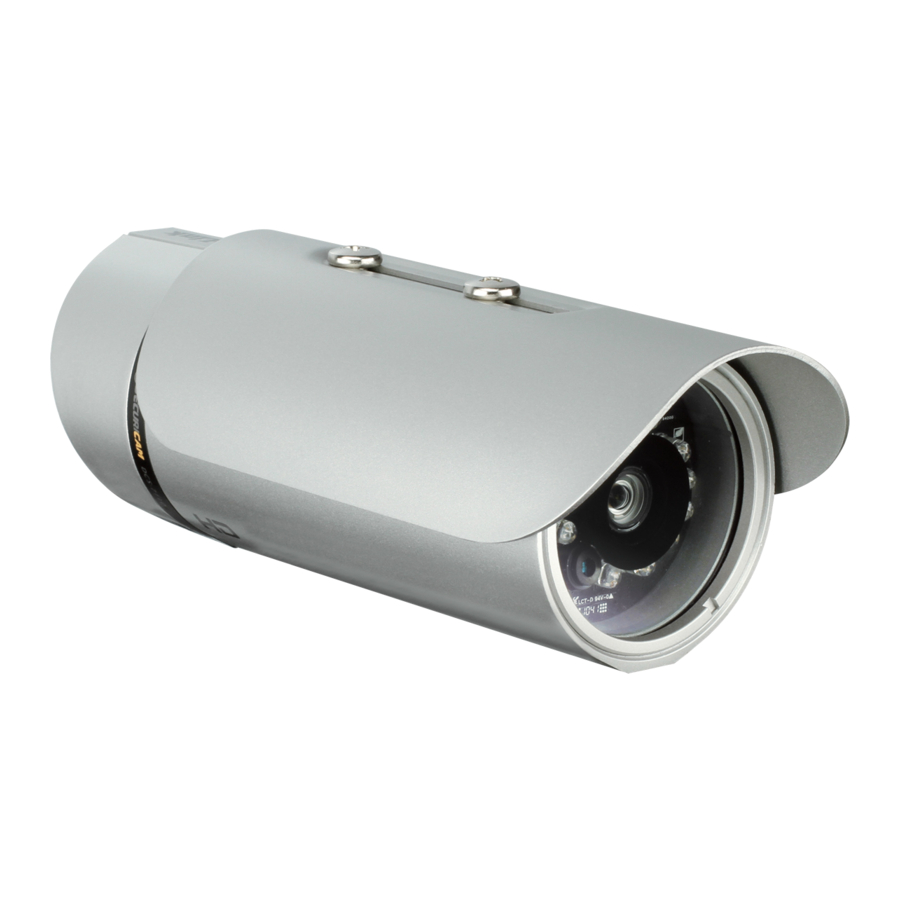

D-Link DCS-7110 Quick Installation Manual
Full hd day & night network camera
Hide thumbs
Also See for DCS-7110:
- User manual (83 pages) ,
- Quick installation manual (61 pages) ,
- Specifications (4 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Quick Installation Guide
Full HD Day & Night Network Camera
This document will guide you through the basic installation
process for your new D-Link Network Camera.
DCS-7110
Quick Installation Guide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available
on CD and via the D-Link
Website
Advertisement
Table of Contents
Related Manuals for D-Link DCS-7110
Summary of Contents for D-Link DCS-7110
- Page 1 Quick Installation Guide Full HD Day & Night Network Camera This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-7110 Quick Installation Guide Краткое руководство по установке Guía de Instalación Rápida Guia de Instalação Rápida 快速安裝指南...
-
Page 2: Installation Steps
DCS-7110 Quick Installation Guide This installation guide provides basic instructions for installing the DCS-7110 Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD include in this package or from the D-Link support website. -
Page 3: Hardware Overview
24V Power Connector Connects to 24V AC power DI/DO Connectors DI/DO connectors provide a physical interface to send and receive digital signals to and from a variety of external devices D-Link DCS-7110 Quick Installation Guide... - Page 4 2. Hardware Overview Reset Button Removing the weatherproof cover, use a paperclip or similar tool to press and hold the recessed button for 10 seconds to reset the camera back to the factory default settings D-Link DCS-7110 Quick Installation Guide...
-
Page 5: Hardware Installation
Step2: Use a drill bit to make holes. Insert wall anchors and affix the mounting bracket using the screws provided. Step3: The camera cables can be installed through a separate large hole drilled in the wall, or using an external cable conduit. D-Link DCS-7110 Quick Installation Guide... -
Page 6: Cable Connections
PoE will transmit both power and data over a single cable. Note: Once power has been established, the LED will turn red. When the device has obtained an IP address and is accessible, the LED will turn green. D-Link DCS-7110 Quick Installation Guide... - Page 7 2. The unsheathed part of the wire connectors should be positioned at a downward- facing angle when they extend out of the rear of the camera, not upward. The unsheathed part of the wire connectors must either be sealed or enclosed in a junction box. D-Link DCS-7110 Quick Installation Guide...
-
Page 8: Configuration With Wizard
Insert the DCS-7110 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive. - Page 9 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
-
Page 10: Viewing Camera Via Web Browser
Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration. - Page 11 TECHNICAL SUPPORT You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: D-Link Middle East - Dubai, U.A.E. Tel: 1300-766-868 Plot No. S31102, 24/7 Technical Support Jebel Ali Free Zone South, Web: http://www.dlink.com.au P.O.Box 18224, Dubai, U.A.E.
- Page 12 Tel: +90 212 2895659 Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65 W e b : w w w . d l i n k . c o m . t r Teknik Destek: support.tr@dlink.com.tr D-Link DCS-7110 Quick Installation Guide...
- Page 13 Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link. D-Link DCS-7110 Quick Installation Guide...
-
Page 14: Краткое Руководство По Установке
Краткое руководство по установке DCS-7110 Данное руководство поможет установить и настроить сетевую камеру DCS-7110 в сети. За дополнительной информацией об использовании камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или на сайте технической поддержки D-Link. Шаги установки... -
Page 15: Обзор Устройства
Для подключения к адаптеру питания переменного тока 24 В . Разъемы DI/DO Разъемы DI/DO обеспечивают физический интерфейс для отправки и приема цифровых сигналов к/от различных внешних устройств . * В комплект поставки DCS-7110/UPA адаптер питания не входит. D-Link DCS-7110 Quick Install Guide... - Page 16 2. Обзор устройства Кнопка Reset Сняв крышку, защищающую камеру, используйте, скрепку или подобный инструмент, чтобы нажать и удерживать кнопку сброса в течение 10 секунд для восстановления заводских настроек камеры . D-Link DCS-7110 Quick Install Guide...
-
Page 17: Монтаж Камеры
Шаг 2: Используйте сверло, чтобы сделать отверстия. Вставьте стеновые анкеры и прикрепите кронштейн с помощью винтов, входящих в комплект. Шаг 3: Кабели камеры могут быть подведены через отдельное большое отверстие, просверленное в стене, или с помощью внешнего кабельного канала. D-Link DCS-7110 Quick Install Guide... - Page 18 2. Подключите кабель питания от камеры к адаптеру питания из комплекта поставки*. 3. Подключите адаптер питания* к розетке. * В комплект поставки DCS-7110/UPA адаптер питания не входит. Подача электропитания на устройство может осуществляться по кабелю Ethernet при помощи технологии PoE. Камера DCS-7110/UPA оснащена...
- Page 19 1. При подключении камеры открытая часть кабелей должна быть изолирована или находиться в распределительной коробке. 2. Кабели, подключенные к задней панели камеры, должны быть направлены вниз. Открытая часть кабелей должна быть изолирована или находиться в распределительной коробке. D-Link DCS-7110 Quick Install Guide...
- Page 20 4. Настройка с помощью мастера Поместите CD-диск DCS-7110 в привод CD-ROM компьютера, чтобы начать установку. Если функция автозагрузки на компьютере отключена, или диск D-Link не загружается автоматически, то нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: означает букву диска привода CD-ROM.
- Page 21 Нажмите иконку D-Link Setup Wizard SE в стартовом меню Windows. Пуск > D-Link > Setup Wizard SE Появится окно мастера установки с MAC-адресом и IP-адресом камеры (камер). Если в сети используется DHCP-сервер, то будет отображен действительный IP-адрес. Если же в сети не...
- Page 22 Просмотр камеры через Web-браузер Нажмите иконку D-Link Setup Wizard SE в стартовом меню Windows. Пуск > D-Link > Setup Wizard SE Выберите камеру и нажмите кнопку "Link" (Соединение) для доступа к Web-настройкам. Мастер установки автоматически откроет Web-браузер с IP-адресом камеры.
-
Page 23: Технические Характеристики
FTP-клиент, HTTP / HTTPS, Samba-клиент, PPPoE, UPnP Port Forwarding, RTP / RTSP/ RTCP, фильтрация IP-адресов, 3GPP, LLTD, CoS/QoS, SNMP, IGMP, 802.1x, соответствие ONVIF Безопасность Защита учетной записи HTTPS streaming администратора и группы пользователей Аутентификация по паролю Аутентификация HTTP и RTSP D-Link DCS-7110 Quick Install Guide... - Page 24 внешнего сенсора и датчика тревоги 12 В постоянного тока/1,25 А*, 24 В переменного тока, Общие Питание на входе 50/60 Гц, 802.3af PoE * В комплект поставки DCS-7110/UPA адаптер питания не входит. Макс. потребляемая 6,3 Вт мощность Рабочая От -20 до 50 ˚C температура...
-
Page 25: Техническая Поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...
