Arctic King AKW+12CR4 Installation Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Model:
AKW+08CR4
AKW+10CR4
AKW+12CR4
Important Safety Instructions ......................1-3
Installation Instructions.................................4-7
TA B L E O F C O N T E N T S
Normal Sounds..............................................8
Air Conditioner Features............................8-10
Care and Cleaning...................................10-11
Troubleshooting Tip..................................11-12
Warranty Term..............................................13

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AKW+12CR4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Arctic King AKW+12CR4

Summary of Contents for Arctic King AKW+12CR4

  • Page 1: Table Of Contents

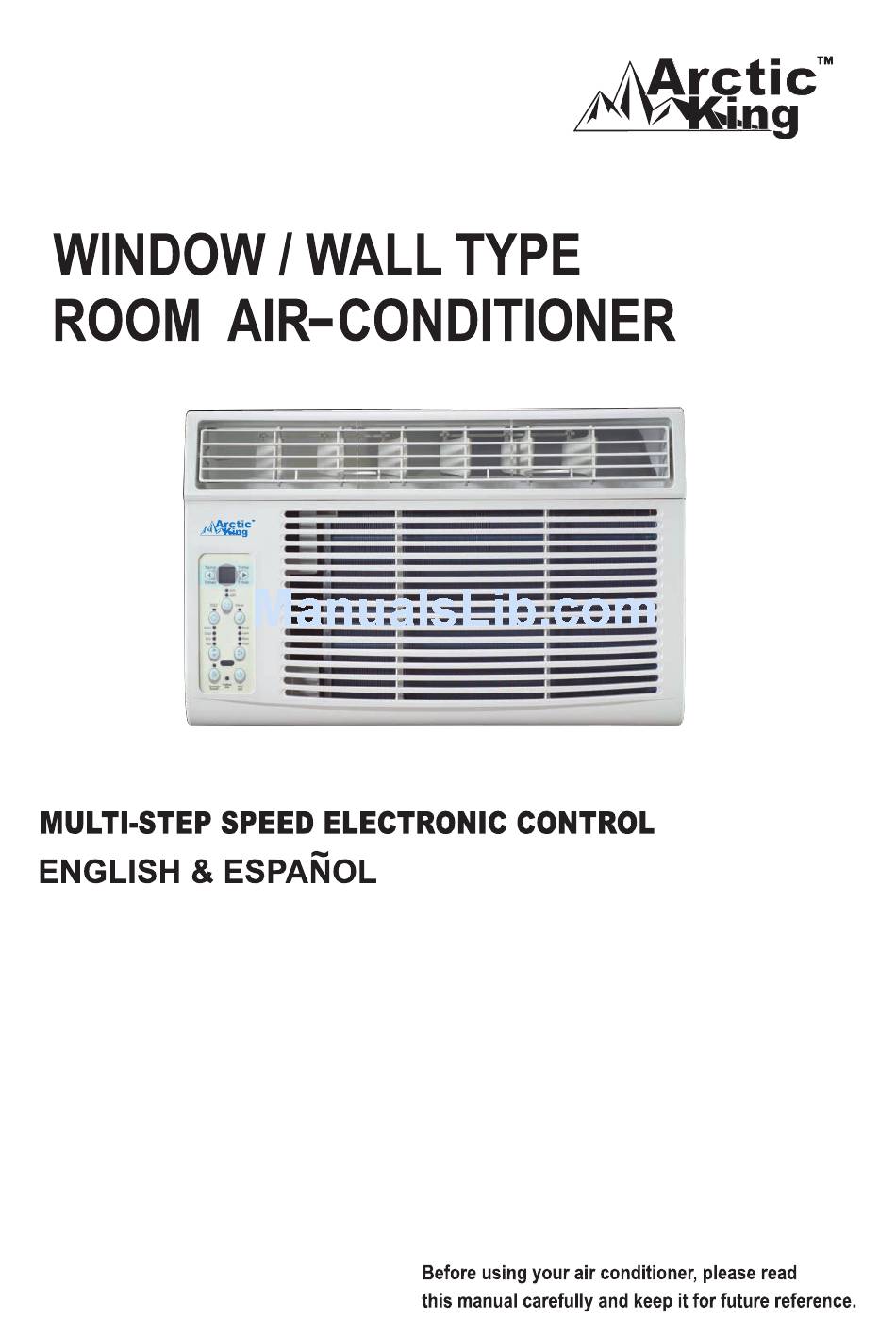

    Model: AKW+08CR4 AKW+10CR4 AKW+12CR4 TA B L E O F C O N T E N T S Important Safety Instructions ......1-3 Normal Sounds..........8 Air Conditioner Features......8-10 Installation Instructions.........4-7 Care and Cleaning........10-11 Troubleshooting Tip........11-12 Warranty Term..........13...

  • Page 2: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS READ THIS MANUAL Inside you will find many helpful hints on how to use and maintain your air conditioner properly. Just a little preventive care on your part can save you a great deal of time and money over the life of your air conditioner. You'll find many answers to common problems in the chart of troubleshooting tips.
  • Page 3 IMPORTANT SAFETY INSTRUCTIONS CAUTION When the air filter is to be Do not put a pet or house plant Ventilate the room well when removed, do not touch the metal where it will be exposed to direct used together with a stove, etc. parts of the unit.
  • Page 4 IMPORTANT SAFETY INSTRUCTIONS WARNING NOTE: The power supply cord with this air For Your Safety Do not store or use gasoline or other flammable vapors and liquids in the vicinity conditioner contains a current detection of this or any other appliance. device designed to reduce the risk of fire.

  • Page 5: Installation Instructions

    INSTALLATION INSTRUCTIONS CAUTION BEFORE YOU BEGIN Do not, under any circumstances, cut or Read these instructions completely remove the third (ground) prong from the and carefully. power cord. IMPORTANT- Save these Do not change the plug on the power cord instructions for local inspector s use.

  • Page 6: Mounting Hardware

    INSTALLATION INSTRUCTIONS C: Align the hole in the top rail with those in the top PREPARE THE WINDOW of the unit as shown in Fig.B Lower sash must open sufficiently to allow a clear Fi g.B vertical opening (H) of following size (see Table 1). Side louvers and the rear of the AC must have clear air space to allow enough airflow through the condenser,for heat removal.
  • Page 7 INSTALLATION INSTRUCTIONS Ⅰ B. Slide the free end " " section of the panel directly SECURE THE ACCORDION PANE LS into the cabinet as shown in Fig. 2. Slide the panel down. Be sure to leave enough space to slip the A.Keep a firm grip on the air conditioner, carefully top and bottom of the frame into the rails on the place the unit into the window opening so the bottom...

  • Page 8: Installation Instructions

    INSTALLATION INSTRUCTIONS B.Drive 3/4" (19mm) or 1/2" (12.7mm) locking If AC is Blocked by Stor m Window screws through frame holes into window sash (Fig.8). Add wood as shown in Fig.11, or remove storm window before air conditioner is installed. If Storm Window Frame must remain, be sure the drain holes or slots are not caulked or painted shut.

  • Page 9: Normal Sounds

    NORMAL SOUNDS High Pitch ed Cha tter High efficiency compressors ma y have a high pitched cha tter Vib ration dur ing the cooling cycle. U nit may vibrate and make noise because of po or wall or win dow co nstruction o r incorrect in stallation.
  • Page 10 AIR CONDITIONER FEATURES TO ADJUST FAN SPEEDS: TO SELECT THE OPE RATING M ODE: Press to select the Fan Speed in four steps-Auto, To choose operating mode, press Mode button.Each Low, Med or High. Each time the button is pressed, time you press the button, a mode is selected in a the fan speed mode is shifted.

  • Page 11: Care And Cleaning

    AIR CONDITIONER FEATURES DISPLAYS: Fresh Air Vent Control 10000~12000Btu/h models Displays Te mp Te mp Ti mer T im er DISPLAYS: " " " " Shows the set temperature in C or F and the Auto-timer settings.While on Fan only mode,it shows the room temperature.

  • Page 12: Troubleshooting Tip

    CARE AND CLEANING Cabinet Cleaning Air Filter Cleaning Push the vent handle to the Vent Closed position Be sure to unplug the air conditioner to prevent shock or fire hazard. The cabinet and front may be dusted with an oil-free (where applicable).
  • Page 13 TROUBLESHOOTING TIPS Problem Solution Dirty air filter- air restricted. Clean air filter. Refer to Care and Cleaning section. Air conditioner cooling, but room Temperature is set too High, set temperature to a Lower setting. is too warm- NO Air directional louvers positioned improperly. Position louvers for better air distribution. ice forming on cooling coil behind Front of units is blocked by drapes, blinds, furniture, etc.

  • Page 14: Warranty Term

    Arctic King Air Conditioner Warranty Your product is protected by this warranty: Warranty service must be obtained from Midea Consumer Services or an authorized Midea servicer. Warranty Two year full warranty from original purchase date. • Limited 3 through 5 year sealed system warranty* •...
  • Page 15 The design and specifications are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details.
  • Page 16 Modelo: AKW+08CR4 AKW+10CR4 AKW+12CR4 L a l i s t a d e l o s c o n t e n i d o s ..1-3 ...........8 Instrucciones importantes de la seguridad Sonidos normales ..8-10 Características del aire acondicionado ......4-7...

  • Page 17: Instrucciones Importantes De La Seguridad

    INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD Lea este manual Dentro de este manual podría encontrar muchos consejos ayudables diciendo cómo usa y mantener su aire acondicionado correctamente.le cuesta un poco cuidado antes, le ahorrará mucho tiempo y dinero en su aire acondicionado.Puede encontrar muchas respuestas a los problemas communes en el cuadro de las soluciones de problemas.
  • Page 18 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD CAUTION Cuando el filtro del aire está No lo guarda una mascot o Ventile bien la habitación eliminado, no la toca las planta donde sera expuesto cuando se utilize junto con partes metálicas de la unidad. al flujo del aire directo.
  • Page 19 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD NOTA: WARNING Para su seguridad El cable de energía con el aire No guarda o usar gasolina u otros vapors y líquidos inflammables en la acondicionado contienen un dispositivo proximidad de este o cualquier otro electrodoméstico. de detección de corriente, lo cual está...

  • Page 20: Instrucción De Instalación

    INSTRUCCIONES DE INSTALACIÓN CAUTION Antes de Empezar Nunca, en ningún caso corta o remueve la Lea esta instrucción completamente y con tercera(teirra) clavija del cable de energía. mucho cuidado. IMPORTANTE- No lo cambie el enchufe en el cable de Guarda esta instrucción energía del aire acondicionado.
  • Page 21 INSTALLATION INSTRUCTIONS C: Alinee el agujero en la barra superior con los de la PREPARE LA VENTANA parte superior de la unidad, como se muestra en la Fig.B. El marco inerior debe poder abrirse un espacio suficiente para la limpieza con una aperture(H) de los siguientes tamaños(consulte la Tabla 1).
  • Page 22 INSTRUCCIONES DE INSTALACIÓN B. Deslice la sección"I"del labo libre del panel directamente INSTALA LOS PANELES DE ACORDEÓN entre el gabinete como se muestra en Fig.2. Deslice el A. Agarre firma al aire acondicionado, ponga la unidad en panel abajo.Asegúrese de dejar suficiente espacio para la apertura de la ventana con mucho cuidado para que el deslizar el parte superior y inferior del marco entre el carril fondo del marco del aire acondicionado está...
  • Page 23 INSTRUCCIONES DE INSTALACIÓN Si AC esté bloqueado por la Ventana B. Conduzca tornillos de bloqueo de 3/4" (19mm) or 1/2" de Tormenta (12.7mm) entre los agujeros del marco en la hoja de la ventana. (Fig.8). Añada maderas como se muestra en Fig.11, o elimine la ventana de tormenta antes del aire acondicionado.Si el marco de la Ventana de Tormenta debe permanecer, asegúrese de que los agujeros de drenaje o ranuras no...

  • Page 24: Sonidos Normales

    SONIDOS NORMALES Sonido Agudo Un compressor con alta eficiencia podrá tener un sonido agudo Vibración durante su ciclo de enfrigeración. La unidad podrá vibarar y hacer ruido por una débil pared o. construcción de ventana o una Sonido del Corriente del Aire instalación incorrect.
  • Page 25 CARACTERÍSTICAS DEL AIRE ACONDICIONADO PARA MODIFICAR LA VELOCIDAD DEL VENTILADOR A elegir el modo operativo: Presiona a elegir la velocidad del ventiladoren cuatro A elegir el modo operativo, presiona el botón Modo.Cada grados- Auto, Bajo, Med o Alto.Cada vez presiona el vez presiona el botón, selecciona un modo siguiendo orden botón, se modifica el modo de la velocidad del ventilador.

  • Page 26: Mantenimiento Y Limpieza

    CARACTERÍSTICAS DEL AIRE ACONDICIONADO Pantallas: Control de la salida de aire fresco (bajo el modo de 10000~12000Btu/h): Pantallas PANTALLAS: Muestra la temperatura en “°C”or “°F”y las opciones del Auto-reloj.Cuando bajo el modo de ventilador sólo, muestra la temperatura actual de la habitación. Los códigos de error: AS-Sensor de error de la temperatura de la habitación- desenchufe la unidad y conéctala otra vez.Si repite este...

  • Page 27: Soluciones De Problemas

    MANTENIMIENTO Y LIMPIEZA La Limpieza del Filtro de Aire La Limpieza del Gabinete Empuje la palanca de ventilación en la posición de Asegúrese de desconectar el AC para protegerlo de descarga eléctrica o incendio.El gabinete y su frontera Cerrada Vent (en su caso). Abra el panel frontal. pueden ser limpiado por un paño libre de aceite o un Tomar el filtro por el centro y tire hacia arriba y paño humedecido en agua caliente con liquid detergente...
  • Page 28 SOLUCIONES DE PROBLEMAS Problema Solución Un seco filtro de air- aire limitado. Limpie el filtro. Consulte a la sección del El aire acondicionado Mantenimiento y limpieza. enfria, pero la Ha elegido una temperatura tan alta, elige una temperatura baja. habitación hace Ha puesto la rejillas direccionales incorrectamente..

  • Page 29: Plazo De Garantía

    Garantía de Acondicionador de Aire Arctic King Su producto está protegido por esta garantía: El servicio de garantía debe ser obtenido de Servicios al Consumidor de Midea o prestador de servicio autorizado Midea. Garantía  Garantía completa de dos años a partir de la fecha de compra original.
  • Page 30 El diseño y especificación se publican sin previo aviso de las mejoras del producto. Consulte a la agencia de ventas o el fabricante sobre más informaciones.
