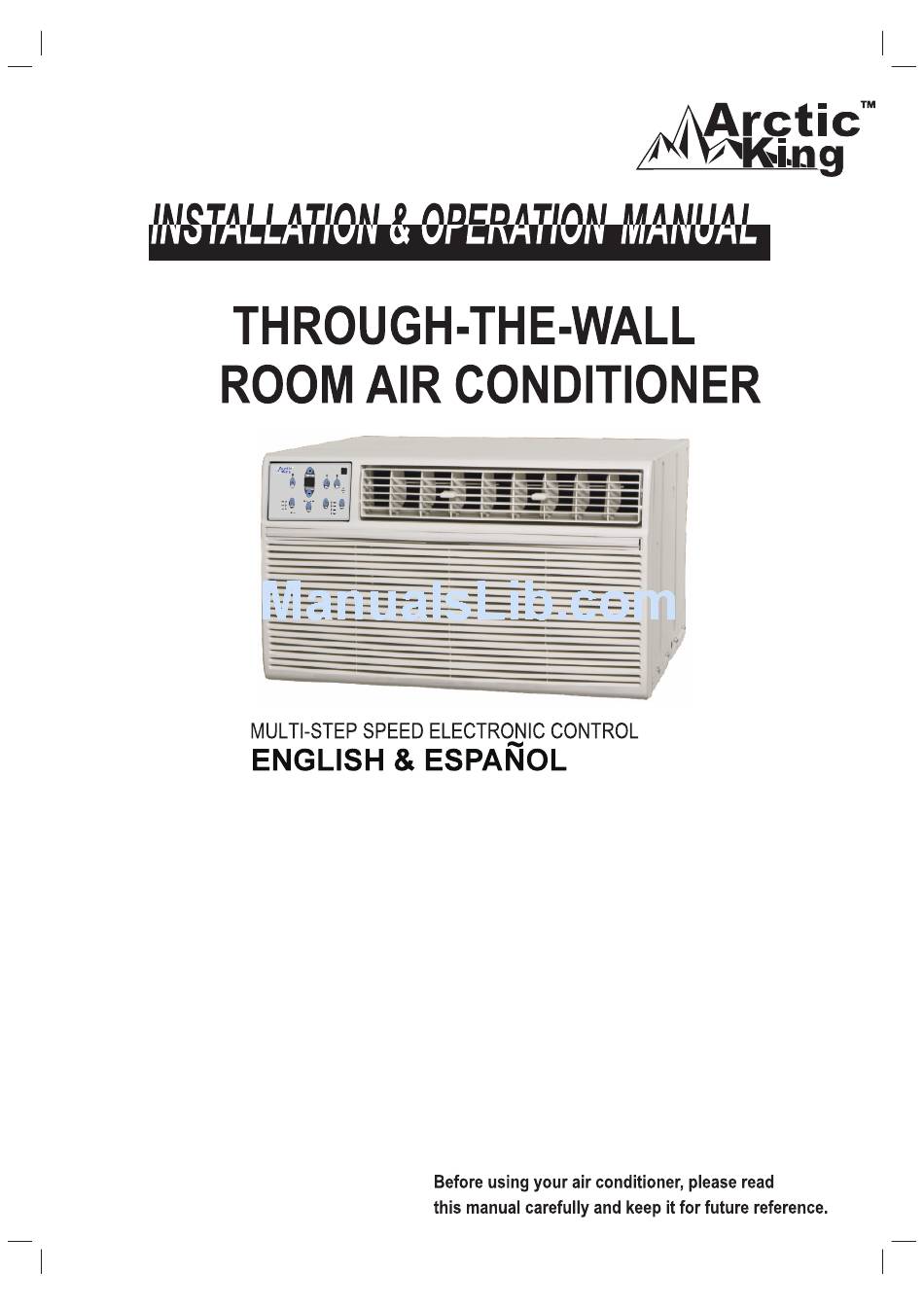

  • Page 1 Model: AKTW+08CR4 AKTW-08ER4 AKTW+10CR4 AKTW+10CR4-2 AKTW-10ER4-2 AKTW+12CR4 AKTW+12CR4-2 AKTW-12ER4-2 AKTW-14CR4-2 AKTW-14ER4-2 TA B L E O F C O N T E N T S Important Safety Instructions ......1-3 Air Conditioner Features......18-20 Installation Instructions........4-17 Care and Cleaning........20-21 Troubleshooting Tip........21-22 Normal Sounds..........18...

  • Page 2: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS READ THIS MANUAL Inside you will find many helpful hints on how to use and maintain your air conditioner properly. Just a little preventive care on your part can save you a great deal of time and money over the life of your air conditioner. You'll find many answers to common problems in the chart of troubleshooting tips.
  • Page 3 IMPORTANT SAFETY INSTRUCTIONS CAUTION Do not put a pet or house plant Ventilate the room well when When the air filter is to be removed, do not touch the metal where it will be exposed to direct used together with a stove, etc. parts of the unit.
  • Page 4 IMPORTANT SAFETY INSTRUCTIONS WARNING NOTE: The power supply cord with this air For Your Safety Do not store or use gasoline or other flammable vapors and liquids in the vicinity conditioner contains a current detection of this or any other appliance. device designed to reduce the risk of fire.

  • Page 5: Items In Kit

    INSTALLATION INSTRUCTIONS Do This First (for existing sleeve) BEFORE YOU BEGIN Note that the air conditioner dimensions are: 24 inches wide, 14 inches high, and 18 inches deep(without front). Read these instructions completely Install Air Conditi oner according to these installation and carefully.
  • Page 6 INSTALLATION INSTRUCTIONS How to Install 1. Identify the wall-sleeve brand for your installation, from the chart below. Brand Wall Sleeve Dimensions (inches) Width Height Depth White-Westinghouse 16,17 or 22 Frigidaire Carrier(52F Series) General Electric/Hotpoint Whirlpool or 23 Fedders/E merson or 19 Sears/Kenmore Carrier(51S Series) Emerson/Fedders...
  • Page 7 INSTALLATION INSTRUCTIONS IMPORTANT This units increased performance characteristics result from having two rear air intakes. It is very important that these installation instructions are followed so your unit can operate at maximum efficiency. If this is an existing sleeve, and there is an existing rear grille, it needs to be replaced by one that has been shipped with the unit in the accessory kit.
  • Page 8 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: #1 Emerson 15 Deep 1. Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 9 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: 3 4 / #2 Fedders Deep Rem ove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 10 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: 3 4 / #3 Fedders or Friedrich Deep 1.Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 11 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: 7 8 / #4 General Electra/Hotpoint 16 Deep 1. Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 12 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: #5 Sears or Carrier 51S Series 5 8 / ( 18 Deep) 1. Rem ove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 13 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: #6 Whirlpool 1 8 / Deep 1. Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 14 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: #7 Whirlpool ( 23 Deep) 1. Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 15 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: #8 White Westinghouse/Frigidaire/ Carrier 52F Series ( 16 +17 Deep) 1.Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 16 INSTALLATION INSTRUCTIONS Wall Sleeve Bra nds: #9 White Westinghouse or Frigidaire ( 22 Deep) 1. Remove existing rear grille as shown on Page 6 of this manual and replace with provided louvered rear panel. Install as shown here. NOTE: You may need to drill holes in flange of existing sleeve to match new rear grille.
  • Page 17 INSTALLATION INSTRUCTIONS Direc t Unit Mou nting: The previous directions are the preferable way to mount the new rear grill. The units performance is slightly better and the possibility of draughts is reduced. As a last resort, direct mounting of the grille to the unit can be considered.
  • Page 18 INSTALLATION INSTRUCTIONS F INISH ING INSTALLATION : 1. Install the 1 x1 x84 long stuffer-seal between the wall-sleeve and the unit. A flat-bladed screwdriver or putty knife is recomm ended. 2. Assemble the trim frame by inserting top and bottom pieces into side pieces and snapping into place.

  • Page 19: Normal Sounds

    NORMAL SOUNDS Vib ration High Pitch ed Ch atter Unit may vibrate and mak e noise Hi gh efficiency compressor s because of p oor wall or w indow ma y have a hig h pitched chatter construction or incorrect installation. during the cool ing cycle.
  • Page 20 AIR CONDITIONER FEATURES TO ADJUST FAN SPEEDS: TO SELECT THE OPE RATING M ODE: Press to select the Fan Speed in four steps-Auto, To choose operating mode, press Mode button.Each Low, Med or High. Each time the button is pressed, time you press the button, a mode is selected in a the fan speed mode is shifted.For some models, the sequence that goes from Auto, Cool, Dry ,heat(cooling...

  • Page 21: Care And Cleaning

    AIR CONDITIONER FEATURES DISPLAYS: ADDITIONAL THINGS YOU SHOULD KNOW Displays Now that you have mastered the operating procedure, here are more features in your control that you should become familiar with. The Cool circuit has an automatic 3 m inute time delayed start if the unit is turned off and on quickly.

  • Page 22: Troubleshooting Tips

    CARE AND CLEANING Cabinet Cleaning Air Filter Cleaning Take the filter by the center and pull up and out. Be sure to unplug the air conditioner to prevent shock or fire Wash the filter using liquid dishwashing detergent and warm hazard.
  • Page 23 TROUBLESHOOTING TIPS Problem Solution Dirty air filter- air restricted. Clean air filter. Refer to Care and Cleaning section. Air conditioner cooling, but room Temperature is set too High, set temperature to a Lower setting. is too warm- NO Air directional louvers positioned improperly. Position louvers for better air distribution. ice forming on cooling coil behind Front of units is blocked by drapes, blinds, furniture, etc.
  • Page 24 Arctic King Air Conditioner Warranty Your product is protected by this warranty: Warranty service must be obtained from Midea Consumer Services or an authorized Midea servicer. Warranty Two year full warranty from original purchase date. • Limited 3 through 5 year sealed system warranty* •...
  • Page 25 The design and specifications are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details.
  • Page 26 AIRE ACONDICIONADO DEL CUARTO DEL TIPO DE VENTANA / PARED AKTW+08CR4 AKTW-08ER4 AKTW+10CR4 AKTW+10CR4-2 AKTW-10ER4-2 AKTW+12CR4 AKTW+12CR4-2 AKTW-12ER4-2 AKTW-14CR4-2 AKTW-14ER4-2 T A B L A D E C O N T E N I D O ....1-3 ......18-20 Instrucciones importantes de seguridad Rasgo de aire acondicionado .........20-21...
  • Page 27 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD Lea este manual Dentro de este manual podría encontrar muchos consejos ayudables diciendo cómo usa y mantener su aire acondicionado correctamente.le cuesta un poco cuidado antes, le ahorrará mucho tiempo y dinero en su aire acondicionado.Puede encontrar muchas respuestas a los problemas communes en el cuadro de las soluciones de problemas.
  • Page 28 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD CAUTION Cuando el filtro del aire está No lo guarda una mascot o planta Ventile bien la habitación donde sera expuesto al flujo del eliminado, no la toca las partes cuando se utilize junto con aire directo.
  • Page 29 INSTRUCCIONES IMPORTANTES DE LA SEGURIDAD WARNING NOTA: Para su seguridad El cable de energía con el aire acondicionado No guarda o usar gasolina u otros vapors y líquidos inflammables en la contienen un dispositivo de detección de proximidad de este o cualquier otro electrodoméstico. corriente, lo cual está...
  • Page 30 INSTRUCCIONES DE INSTALACIÓN Haga esto primero (para la manga existente) ANTES DE EMPEZAR Tenga en cuenta que las dimensiones de aire acondicionado son los siguientes:.. 24 pulgadas de ancho, 14 centímetros Lea esta instrucción completamente y con de alto y 18 pulgadas de profundidad (sin frente) Instalación mucho cuidado.
  • Page 31 INSTRUCCIONES DE INSTALACIÓN CÓMO LO INSTALA 1. Identificar la marca en la pared de la manga de su instalación, desde la tabla de abajo. Marca Dimensions de soporte de pared (inches) Weight Altura Profundidad Blanco-casa de 16,17 or 22 Frigidaire Carrier(52F Series) General Electric/Hotpoint Whirlpool...
  • Page 32 INSTRUCCIONES DE INSTALACIÓN IMPORTANTE Mayor rendimiento características consecuencia de esta unidad de tener dos entradas de aire traseras. Es muy importante que estas instrucciones de instalación son seguidos por lo que su unidad puede funcionar con la máxima eficiencia. Si este es un manguito existente, y hay una rejilla trasera existente, que debe ser reemplazado por uno que ha sido enviado con la unidad en el kit de accesorios.
  • Page 33 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: #1 Emerson 15 ”Profundidad Rejillas traseras 1. Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas . Instale como se muestra.
  • Page 34 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: 3 4 / #2 Fedders Profundidad Rejillas traseras Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas. Instale como se muestra.
  • Page 35 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: 3 4 / #3 Fedders or Friedrich Profundidad Rejillas traseras 1.Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas. Instale como se muestra.
  • Page 36 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: 7 8 / #4 General Electra/Hotpoint Profundidad Rejillas traseras Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas. Instale como se muestra.
  • Page 37 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: #5 Sears or Carrier 51S Series 5 8 / ( 18 PROFUNDIDAD) Rejillas traseras Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas .
  • Page 38 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: 1 8 / #6 Whirlpool Profundidad Rejillas traseras Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas. Instale como se muestra.
  • Page 39 INSTRUCCIONES DE INSTALACIÓN #7 Whirlpool ( 23 Profundidad) Marcas de Manga pared: Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas. Instale Rejillas traseras como se muestra.
  • Page 40 INSTRUCCIONES DE INSTALACIÓN Marcas de Manga pared: #8 White Westinghouse/Frigidaire/ Carrier 52F Series ( 16 +17 Rejillas traseras Profundidad) Retire la rejilla trasera existente como se muestra en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas . Instale como se muestra.
  • Page 41 INSTRUCCIONES DE INSTALACIÓN #9 White Westinghouse or Frigidaire Marcas de Manga pared: ( 22 Profundidad) Retire la rejilla trasera existente como se muestra Rejillas traseras en la página 6 de este manual y vuelva a colocar siempre con panel trasero con persianas. Instale como se muestra.
  • Page 42 INSTRUCCIONES DE INSTALACIÓN Unidad de montaje directo: Las instrucciones anteriores son la manera preferible montar la nueva parrilla trasera. El desempeño de la unidad es un poco mejor y se reduce la posibilidad de corrientes de aire. Como último recurso, dirigir el montaje de la rejilla de la unidad puede ser considerado.
  • Page 43 INSTRUCCIONES DE INSTALACIÓN Ter minación de instalación: 1. Instale el 1 "x 1 x 84 "de largo embutidora-sello entre la pared de manga y la unidad. Se recomienda un destornillador plano o una espátula. 2. Ensamble el marco embellecedor mediante la inserción de piezas superior e inferior en piezas laterales y romperse en su lugar.
  • Page 44 NORMALES SONIDOS vibración Traqueteo agudo La unidad puede vibrar y hacer ruido Alta eficiencia del compresor s debido a la mala pared o ventana ma y tiene un traqueteo agudo construcción o instalación incorrecta durante el ciclo de ing cool. Sonido de ráfagas de aire En la parte delantera de la unidad, Hacer ping o conmutación...
  • Page 45 CARACTERÍSTICAS DE AIRE ACONDICIONADO PARA AJUSTAR VELOCIDAD DE FAN: PARA SELECCIONAR MODELO DE OPERACIÓN: Pulse para seleccionar la velocidad del ventilador Para elegir el modo de funcionamiento, pulse Modo en cuatro copas-Auto, Bajo, Medio o Alto. Cada vez botón.Cada vez que pulse el botón, se selecciona un que se pulsa el botón, el modo de velocidad del modo en una secuencia que va de Auto, Refrescar, ventilador es shifted.For algunos modelos, la...
  • Page 46 CARACTERÍSTICAS DE AIRE ACONDICIONADO PANTALLSA: COSAS ADICIONALES QUE DEBES SABER Pantallas Ahora que ya domina los procedimientos de operación, aquí tiene más funciones en su control que usted debe estar familiarizado. El circuito de frío tiene un tiempo de 3 minutos de inicio automático demorado si la unidad se apaga PANTALLAS: y se enciende rápidamente.

  • Page 47: Mantenimiento Y Limpieza

    MANTENIMIENTO Y LIMPIEZA La Limpieza del Gabinete La Limpieza del Filtro de Aire Empuje la palanca de ventilación en la posición de Cerrada Asegúrese de desconectar el AC para protegerlo de descarga Vent (en su caso). Abra el panel frontal. eléctrica o incendio.El gabinete y su frontera pueden ser Tomar el filtro por el centro y tire hacia arriba y hacia fuera.
  • Page 48 SOLUCIONES DE PROBLEMAS Problema Solución Un seco filtro de air- aire limitado. Limpie el filtro. Consulte a la sección del Mantenimiento El aire acondicionado y limpieza. enfria, pero la habitación hace mucho calor – no Ha elegido una temperatura tan alta, elige una temperatura baja. forma hielo en la bobina Ha puesto la rejillas direccionales incorrectamente..
  • Page 49 Garantía de Acondicionador de Aire Arctic King Su producto está protegido por esta garantía: El servicio de garantía debe ser obtenido de Servicios al Consumidor de Midea o prestador de servicio autorizado Midea. Garantía  Garantía completa de dos años a partir de la fecha de compra original.
  • Page 50 El diseño y especificación se publican sin previo aviso de las mejoras del producto. Consulte a la agencia de ventas o el fabricante sobre más informaciones.
