Ingersoll-Rand IRN37-160K-CC Operation And Maintenance Manual
  1. Manuals
  2. Brands
  3. Ingersoll-Rand Manuals
  4. Air Compressor
  5. IRN37-160K-CC
  6. Operation and maintenance manual

Ingersoll-Rand IRN37-160K-CC Operation And Maintenance Manual

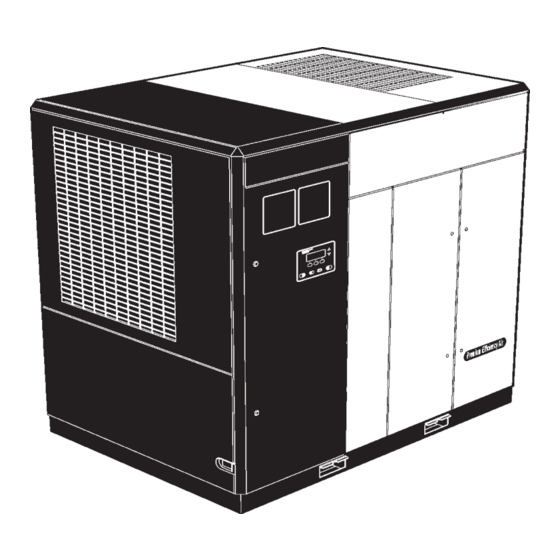

Rotary screw air compressor
