Delta DVP-EH3 Instruction Sheet

High-speed multi-functional programmable logic controller
Hide thumbs Also See for DVP-EH3:

Advertisement

Available languages

Available languages

Table of Contents

2015-12-15
5012613904-04H3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DVP-EH3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Delta DVP-EH3

Summary of Contents for Delta DVP-EH3

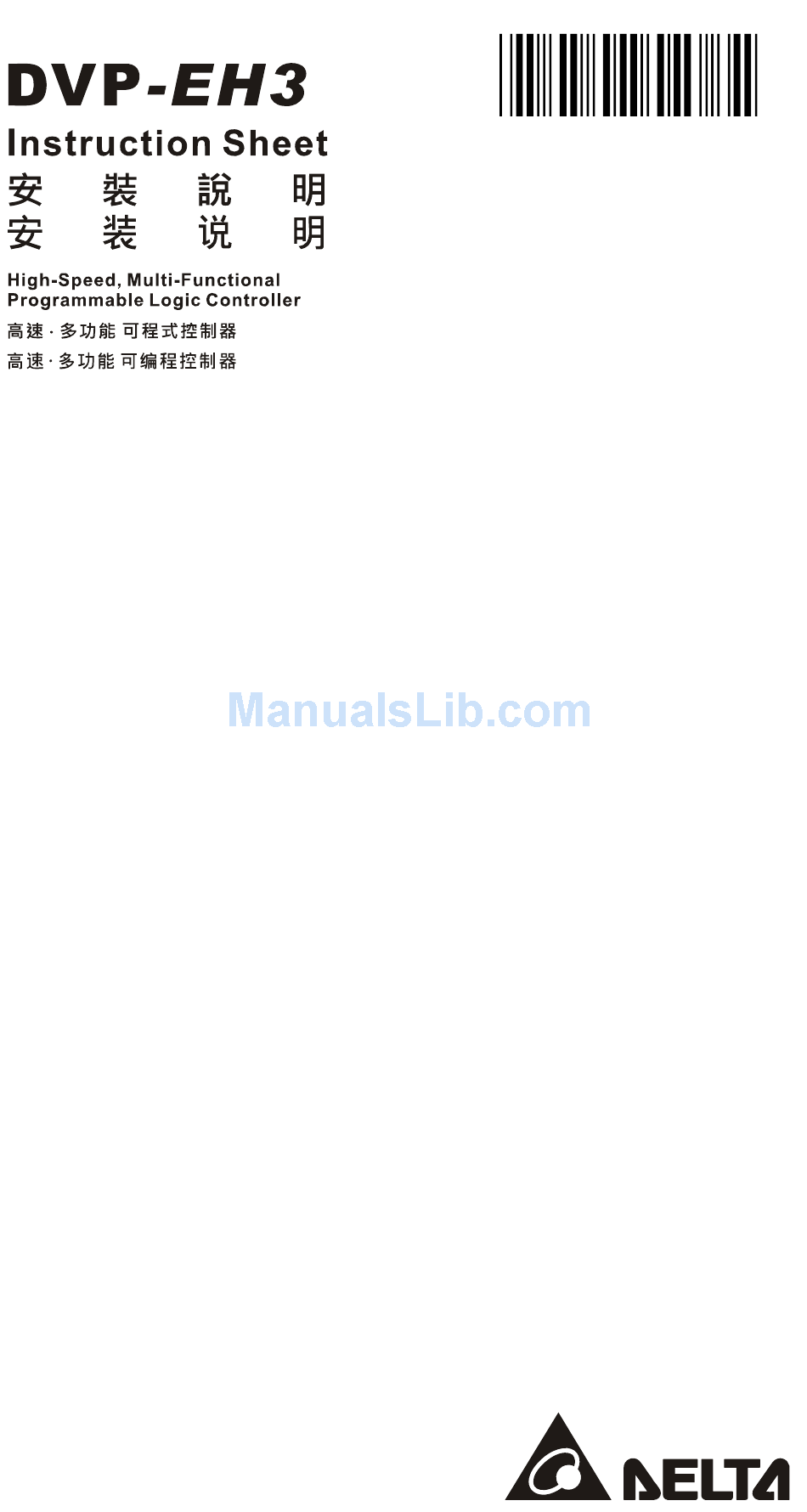

  • Page 1 2015-12-15 5012613904-04H3...
  • Page 2 ………………………………………………………………… ………………………………………………………………… ENGLISH DVP-EH3 is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity, electric shock and vibration. To prevent non-maintenance staff from operating DVP-EH3, or to prevent an accident from damaging DVP-EH3, the control cabinet in which DVP-EH3 is installed should be equipped with a safeguard.

  • Page 3: Electrical Specifications

    I/O module connection port ○ ○ ○ COM1(RS-232) Mounting screw cover ○ ○ Battery socket Direct mounting hole ○ ○ Battery Memory card port Electrical Specifications Model 16EH 20EH 32EH 32EH 40EH 48EH 64EH 80EH Item 00 3 00 3 00 3 00M3/MT 00 3...
  • Page 4 Input Point #1：For DVP32EH00M3/MT, the bandwidth of the two differential input points X0, X1, X4, and X5 is 200kHz. #2：The bandwidth of the input points X0, X1, X4, X5, X10, X11, X14, and X15 is 200kHz (excluding X10 and X11 on DVP20EH3). #3：For DVP20EH00R3/T3, the bandwidth of the input points X10 and X11 is 20kHz.

  • Page 5: Installation

    Installation Please install the PLC in an enclosure with sufficient space around it to allow heat dissipation, as shown in the figure. Direct Mounting: Please use M4 screw according to the dimension of the product. DIN Rail Mounting: When mounting the PLC to 35mm DIN rail, be sure to use the retaining clip to stop any side-to-side movement of the PLC and reduce the chance of wires being loose.

  • Page 6: Power Supply

    Power Supply The power input type for DVP-EH3 series is AC input. When operating the PLC, please note the following points: 1. The input voltage should be current and its range should be 100 ~ 240VAC. The power should be connected to L and N terminals. Wiring AC110V or AC220V to +24V terminal or input terminal will result in serious damage on the PLC.

  • Page 7: Output Point Wiring

    Wiring in a high-speed, high-noise environment DVP3 2EH00 M3 /MT h ig h-sp eed i npu t Encod er o utput Twi ste d pa ir Differ enti al o utput c able [ F i gure 7 ] In an environment with low noise and frequency less than 50kHz, use DC5V/DC24V single-ended SINK/SOURCE input.
  • Page 8 ○ Fuse: Uses 5 ~ 10A fuse at the shared terminal of output contacts to protect the output circuit ○ Transient voltage suppressor: To extend the life span of contact. 1. Diode suppression of DC load: Used when in smaller power (Figure 11) 2.
  • Page 9 DVP32EH00M3/MT differential output with ASDA-B series driver DVP 32E H00 M3/ M T di ff eren ti al o ut put Driv er /PL S Circuit f or Photoc ouple Y0 - Twist ed pair SG 0 cable /SI GN Ci rc uit f or Photoc ouple Y1 -...
  • Page 10 ………………………………………………………………… 繁體中文 ……………………………………………………………………… 本使用說明書僅提供電氣規格、功能規格、安裝配線部份說明，其它詳細之程式設計 及指令說明請見 DVP-PLC 應用技術手冊【程式篇】 ，選購之週邊裝置詳細說明請見該 產品隨機手冊或 DVP-PLC 應用技術手冊【特殊模組篇】 。 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防 塵、防潮及免於電擊/衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工 具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入／出信號端，否則可能造成嚴重損壞，請在上電之前再 次確認電源配線。請勿在上電時觸摸任何端子。本體上之接地端子 務必正確的接 地，可提高產品抗雜訊能力。 產品外觀尺寸與部位介紹 ○ ○ 功能卡固定孔 功能卡插槽 ○ COM2(RS-485) ○ ○ 、 、 Run/Stop 開關 電源 運行 錯誤及電池狀態指示 通訊口上蓋 ○ ○...
  • Page 11 輸入點規格 規格 雙端差動輸 24VDC 單端共點輸入 200kHz 20kHz 10kHz 入(200kHz) 一般輸入點 項目 輸入接線型式 獨立接線 由端子 S/S 變換接線為 SINK 或 SOURCE 5~24VDC 24VDC 輸入信號電壓(±10%) 輸入點配置 3.3k Ohm 4.7k Ohm 4.7k Ohm 輸入阻抗 >6mA(18.5V) >4mA(16.5V) > 1mA (5V) Off On 動作位準 <2.2mA(8V) <1.5mA(8V) <...
  • Page 12 3. 鎖鏍絲及配線時請避免微小的金屬導體掉入 PLC 內部 ， 並在配線完成後 ， 將位於 PLC 上方散熱孔位置的防異物掉入之貼紙撕去，以保持散熱良好。 電源端 DVP-EH3 系列 PLC 電源輸入為交流輸入，在使用上應注意下列事項： 1. 交流電源輸入電壓 ， 範圍寬廣 （100 ~ 240VAC） ， 電源請接於 L 、 N 兩端 ， 如果將 AC110V 或 AC220V 接至+24V 端或輸入點端，將造成 PLC 嚴重損壞，請使用者特別注意。 2. 主機及 I/O 模組之交流電源輸入請同時作 On 或 Off 的動作。...
  • Page 13 DVP32EH00M3/MT 之 X0 ~ X1 及 X4 ~ X5 均為 DC5~24V 高速輸入電路（其餘則為 DC24V 輸入） 。此高速輸入電路工作頻率可達 200kHz，主要係用以連接差動（雙線式） LINE DRIVER 輸出電路用。 差動輸入之接線圖（高速、高雜訊時使用） 編碼器輸出 DVP32EH00M3/MT 高速輸入 差動輸出 雙絞線 在雜訊較低且頻率小於 50kHz 之環境下，使用 DC5V/ DC24V 單端之 SINK/SOURCE 輸 入，詳細接線圖請參閱英文版[Figure 8]及[Figure 9]。 輸出點之配線 繼電器輸出回路配線 直流電源供給 緊急停止：使用外部開關 ○...
  • Page 14 因電晶體模組輸出均為開集極輸出 (Open Collector)，若 Y0/Y1 設定為脈波串輸出，為確 ○ 保電晶體模組能夠動作正常，其輸出提升電阻，必須維持輸出電流大於 0.1A。 二極體抑制：功率較小時使用（請參閱英文版[Figure 15]） 互斥輸出：例如，將 Y10 與 Y11 用以控制對應馬達的正轉及反轉，使外部電路形成互鎖， ○ 配合 PLC 內部程式，確保任何異常突發狀況發生時，均有安全的保護措施。 差動輸出之配線 DVP32EH00M3/MT 差動輸出與 ASDA-A & A+、ASDA-A2 系列驅動器 詳細配線圖請參閱英文版[Figure 16]。 DVP32EH00M3/MT 差動輸出與 ASDA-B 系列驅動器 詳細配線圖請參閱英文版[Figure 17]。 DVP32EH00M3/MT 差動輸出與 ASDA-AB 系列驅動器 詳細配線圖請參閱英文版[Figure 18]。 電池...
  • Page 15 …………………………………………………………………… 简体中文 ………………………………………………………………… 本使用说明书仅提供电气规格、功能规格、安装配线部份说明，其它详细的程序设计 及指令说明请见 DVP-PLC 应用技术手册【程序篇】 ，选购外围装置详细说明请见该产 品随机手册或 DVP-PLC 应用技术手册【特殊模块篇】 。 本机为开放型 (OPEN TYPE) 机种， 因此使用者使用本机时， 必须将的安装于具防尘、 防潮及免于电击／冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具 或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。 交流输入电源不可连接于输入／出信号端，否则可能造成严重损坏，请在上电的前再 次确认电源配线。请勿在上电时触摸任何端子。本体上的接地端子 务必正确的接 地，可提高产品抗干扰能力。 产品外观尺寸与部位介绍 ○ ○ 功能卡固定孔 功能卡插槽 ○ COM2(RS-485) ○ ○ Run/Stop 开关 电源、运行、错误及电池状态指示 通讯口上盖 ○ ○ ○ I/O 模块连接口...
  • Page 16 输入点规格 24VDC 单端共点输入 规格 双端差动输入 项目 (200kHz) 一般输入点 200kHz 20kHz 10kHz 输入接线型式 独立接线 由端子 S/S 变换接线为漏型或源型 输入信号电压(±10%) 5~24VDC 24VDC 输入点配置 输入阻抗 3.3k Ohm 4.7k Ohm 4.7k Ohm 动作 Off On > 1mA (5V) > 6mA (18.5V) >4mA(16.5V) 临界点 On Off <...
  • Page 17 3. 锁镙丝及配线时请避免微小的金属导体掉入 PLC 内部， 并在配线完成后， 将位于 PLC 上方散热孔位置的防异物掉入的贴纸撕去，以保持散热良好。 电源端 DVP-EH3 系列 PLC 电源输入为交流输入，在使用上应注意下列事项： 1. 交流电源输入电压， 范围大小 （100 ~ 240VAC） ， 电源请接于 L、 N 两端， 如果将 AC110V 或 AC220V 接至+24V 端或输入点端，将造成 PLC 严重损坏，请使用者特别注意。 2. 主机及 I/O 模块的交流电源输入请同时作 On 或 Off 的动作。...
  • Page 18 DVP32EH00M3/MT 的 X0 ~ X1 及 X4 ~ X5 均为 DC5~24V 高速输入电路（其余则为 DC24V 输入） 。此高速输入电路工作频率可达 200kHz，主要系用以连接差动（双线式） LINE DRIVER 输出电路用。 差动输入之接线图（高速、高干扰时使用） DVP32EH00M3/MT 高 速输 入 编码 器输出 差动 输 出 双绞 线 在干扰较低且频率小于 50kHz 的环境下，使用 DC5V/DC24V 单端的漏型/源型输入。详 细接线图请参阅英文版[Figure 8]及[Figure 9]。 输出点的配线 继电器输出回路配线...
  • Page 19 ○ 4 因晶体管模块输出均为开集极输出 (Open Collector)，若 Y0/Y1 设定为脉冲式输出，为确 保晶体管模块能够动作正常，其输出负载电阻，必须维持输出电流大于 0.1A。 二极管抑制：功率较小时使用（请参阅英文版[Figure 15]） ○ 5 互斥输出：例如，将 Y10 与 Y11 用于控制对应马达的正转及反转，使外部电路形成互锁， 配合 PLC 内部程序，确保任何异常突发状况发生时，均有安全的保护措施。 差动输出之配线 DVP32EH00M3/MT 差动输出与 ASDA-A & A+、ASDA-A2 系列驱动器 详细配线图请参阅英文版[Figure 16]。 DVP32EH00M3/MT 差动输出与 ASDA-B 系列驱动器 详细配线图请参阅英文版[Figure 17]。 DVP32EH00M3/MT 差动输出与 ASDA-AB 系列驱动器 详细配线图请参阅英文版[Figure 18]。...
