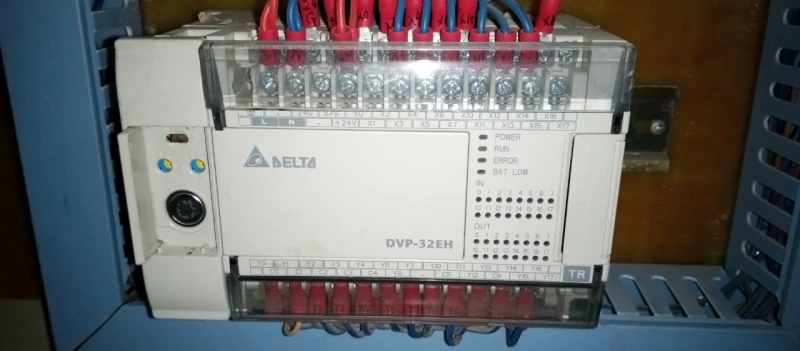

- Page 2 Introduction Thank you for choosing Delta’s PLC extension card of DVP-EH Series. There are analog input/output card (AI/AO), digital input/output card (DI/DO), extension card for communication port and memory card. Refer to following table for detail.
- Page 3 Model Name Outline Function Explanation For EH2 series: User can use COM2 to connect RS-422 and HMI or other DVP-F422 peripheral for long distance connection. The communication function is the (RS-422 card) same as COM2 except communication interface. Note: PLC will set that ...
- Page 4 Model Name Outline Function Explanation Terminal layout Item Voltage output Current output 0~+10V Analog signal DC 0~+10V DC 0~20mA 0~+10V ≦ 0.5Ω ≧ 1MΩ Output impedance Voltage output Resolution (12bit) 2.5mV (10/4000) 5uA (20/4000) Load Impedance: Update time for conversion D1118 setting (≧K5, unit: ms) Output voltage ≧...
-
Page 5: Installation And Maintenance
Model Name Outline Function Explanation DVP-F485 only supports DVP-EH3 series MPUs. Its communication port can communicate independently without occupying COM2 on a MPU. DVP-F485 can function as a slave or a master. After N1 is DVP-F485 connected to N2, D+ and D- will be connected to the 120Ω terminal (RS-485 card) (Only for resistor in parallel. - Page 6 Wiring Please use single or multi-core cables with 14-30 AWG (0.25~1.6 mm). PLC terminal screws should be tightened to 9.50 kg-cm (8.25 in-Ibs) and please use only 60/75ºC copper conductor. Application All kinds of function card provided by DVP series solve the problem that happened in PLC application. For example: solution (correspond to Usage timing and application requirement...
- Page 7 Conversion calculation of CH0 DA: Conversion calculation of CH1 DA: The current is outputted The voltage is to ACI of AC drive to be outputted to AVI of +10V 20mA speed control. If you AC drive to be speed 5.23 need current 12.34mA, control.
- Page 8 注意事項 繁體中文 本使用說明書僅提供電氣規格、功能規格、安裝配線及部份使用說明，其它應用或詳細之程式設計及指 令說明請見 DVP-PLC 應用技術手冊【程式篇】 。 功能擴充卡系列均為開放型 (OPEN TYPE)，沒有任何機殻保護，因此使用者安裝時，除必須關閉主機 電源，並且在安裝時必須作好防靜電的措施(例如：配戴防靜電手套)，以避免擴充卡表面的電子零件受 到靜電的破壞。 本使用說明書提供 DVP 系列各類型功能擴充卡使用說明，因此請使用者依所訂購之擴充卡型號對照以 下產品型號內之相關說明。 產品簡介與使用 本產品係 DVP-EH 系列 PLC 各項功能的擴充，包含有類比輸出/輸入卡(AI/AO)，數位輸出/輸入卡(DI/DO)， 通訊口擴充卡及記憶體功能卡。種類說明及產品序號請參考下表： 產品序號 外觀參考 功 能 說 明 EH2 主機內建 COM1(RS-232)，COM2(RS-485)，當使用者希望 COM2 DVP-F232 為 RS-232 與 PC 或 MODEM 等周邊裝置連線時，可採用此擴充卡，除通 (RS-232 卡) 訊介面不同...
- Page 9 產品序號 外觀參考 功 能 說 明 EH2 主機：當使用者希望 COM2 為 RS-422 與人機或其它周邊裝置作長 DVP-F422 距離連線時 ， 可採用此擴充卡 ， 除通訊介面不同 ， 其它通訊功能與原 COM2 (RS-422 卡) 相同。但必須注意：當插上此卡後，原內建 COM2(RS-485 失效)，PLC 將系統 COM2 設定為擴充的 RS-422 卡。與台達人機介面 COM2 連接可 端子配置 參考如下： 配線連線範例 DOPA PLC C OM2 台達人機...
- Page 10 產品序號 外觀參考 功 能 說 明 0~20mA 使用者只須利用 MOV 指令將數值搬移到 D1116(CH0)或 D1117(CH1)， 0~20mA 即可得到相對應的電壓大小輸出。 電流輸出 輸出負載：0 ~ 500Ω 當使用者對於主機內建 COM1(RS-232)，COM2(RS-485)的兩個 COM 不 DVP-F232S 敷使用時，可採用此卡增加一個 COM(編號為 3，稱為 COM3 卡，可選擇 (RS-232 卡) RS-232 或 RS-485 介面兩種，此卡一般的功能與 COM1 相同，但通訊速 率僅支援 9600/19200/38400 bps。使用 COM3 卡至少會增加 PLC 掃描 ...
- Page 11 產品序號 外觀參考 功 能 說 明 DVP-512FM(EH3 使用)為資料備份記憶卡，記憶卡本體上有一致能開 關，開關的狀態在 PLC 上電時，會去檢查記憶卡的致能開關，若此開關 在 Off 狀態，則記憶卡失效，因此在 PLC 上電後，作開關狀態的切換動 DVP-512FM 作無效。所有進行記憶卡資料的讀寫必須在記憶卡被啟動(開關置於 On) 的條件下，所有動作才被允許。 註：DVP-512FM 外觀為黑殼 安裝及維護 安裝或拆卸功能擴充卡或記憶卡時，務必將 PLC 電 源關閉，並將擴充糟蓋打開，如右圖所示：擴充卡及 記憶卡安裝位置，若是安裝功能擴充卡，請將附件端 子標示貼紙貼上正確的型號貼紙，以防止接線錯誤。 功能擴充卡安裝 -- 將功能擴充卡垂直放入糟內，並將附件鏍絲鎖入所在位置 擴充卡拆卸 備份記憶卡安裝(並依需要將開關切換至 On 或 Off)及拆卸 安裝...
- Page 12 應用說明 DVP 系列所提供的各種功能擴充卡，解決了在 PLC 應用中常碰到的問題如： 對 策 (對應擴充卡型號) 使 用 時 機 與 應 用 需 求 使用 DVP-F2AD 或 DVP-F2DA 安裝位置有限，又希望能夠處理類比信號時 希望有 1~2 點的類比信號輸出來控制交流馬達驅動器的轉速時 使用 DVP-F2DA 小型控制系統，希望能夠接受 1~2 點的類比信號時 使用 DVP-F2AD EH2 希望 PLC 同時可接 PC，HMI 及控制交流馬達驅動器 使用 DVP-F232S 或 DVP-F485S PLC 數量很多，需快速下載程式...
- Page 13 DVP-F2DA 應用例 端子配線 程 式 M1000 電流輸出 D1116 交流馬達驅動器 2 交流馬達驅動器 1 電壓輸出 M1000 D1117 CH0 DA 變換值計算： CH1 DA 變換值計算： 產生一電流信號輸出至變 產生一電壓信號輸出至變 頻器 ACI 端子作為轉速控 20mA 頻器 AVI 端子作為轉速控 20mA 值 值 制 ， 若 希 望 電 流 信 號 為 制...
- Page 14 注意事项 简体中文 本使用说明书仅提供电气规格、功能规格、安装配线及部份使用说明，其它应用或详细之程序设计及指 令说明请见 PLC 技术手册[程序篇]。 功能扩展卡系列均为开放型 (OPEN TYPE)，没有任何机殻保护，因此使用者安装时，除必须关闭主机 电源，并且在安装时必须作好防静电的措施(例如：配戴防静电手套)，以避免扩展卡表面的电子零件受 到静电的破坏。 本使用说明书提供 DVP 系列各类型功能扩展卡使用说明，因此请使用者依所订购之扩展卡型号对照以 下产品型号内之相关说明。请勿在上电时触摸任何端子。 产品简介与使用 本产品系 DVP-EH 系列 PLC 各项功能的扩展，包含有模拟输出/入卡(AI/AO)，数字输出/入卡(DI/DO)，通 讯口扩展卡及内存功能卡。种类说明及产品序号请参考下表： 产品序号 外观参考 功 能 说 明 EH2 主机内建 COM1(RS-232)，COM2(RS-485)，当使用者希望 COM2 DVP-F232 为 RS-232 与 PC 或 MODEM 等周边装置联机时，可采用此扩展卡，除通 (RS-232 卡) 讯接口不同，...
- Page 15 产品序号 外观参考 功 能 说 明 EH2 主机：当使用者希望 COM2 为 RS-422 与人机或其它周边装置作长 DVP-F422 距离联机时， 可采用此扩展卡， 除通讯接口不同， 其它通讯功能与原 COM2 (RS-422 卡) 相同。但必须注意：当插上此卡后，原内建 COM2(RS-485 失效)，PLC 将系统 COM2 设定为扩展的 RS-422 卡。与台达人机接口 COM2 连接可 端子配置 参考如下： 配线联机范例 DOPA PLC COM2 台 达人 机 系...
- Page 16 产品序号 外观参考 功 能 说 明 0~20mA 使用者只须利用 MOV 指令将数值搬移到 D1116(CH0)或 D1117(CH1)， 即 0~20mA 可得到相对应的电压大小输出。 电 流 输 出 输出负载：0 ~ 500Ω 当使用者对于主机内建 COM1(RS-232)，COM2(RS-485)的两个 COM 不 DVP-F232S 敷使用时，可采用此卡增加一个 COM(编号为 3，称为 COM3 卡，可选择 (RS-232 卡) RS-232 或 RS-485 接口两种，此卡一般的功能与 COM1 相同，但通讯速 率仅支持...
- Page 17 产品序号 外观参考 功 能 说 明 DVP-512FM(EH3 使用)为资料备份记忆卡，记忆卡本体上有一致能开关， 开关的状态在 PLC 上电时，会去检查记忆卡的致能开关，若此开关在 Off 状态，则记忆卡失效，因此在 PLC 上电后，对开关状态的切换动作无效。 DVP-512FM 所有进行记忆卡资料的读写必须在记忆卡被启动(开关置于 On)的条件下， 所有动作才被允许。 注：DVP-512FM 外观为黑壳 安装及维护 安装或拆卸功能扩展卡或记忆卡时，务必将 PLC 电源关闭， 并将扩展糟盖打开， 如右图所 示：扩展卡及记忆卡安装位置，若是安装功能 扩展卡， 请将附件端子标示贴纸贴上正确的型 号贴纸，以防止接线错误。 功能扩展卡安装 -- 将功能扩展卡垂直放入糟内，并将附件镙丝锁入所在位置 扩展卡拆卸 ...
- Page 18 应用说明 DVP 系列所提供的各种功能扩展卡，解决了在 PLC 应用中常碰到的问题如： 对 策 (对应扩展卡型号) 使 用 时 机 与 应 用 需 求 使用 DVP-F2AD 或 DVP-F2DA 安装位置有限，又希望能够处理模拟信号时 希望有 1~2 点的模拟信号输出来控制交流电机驱动器的转速时 使用 DVP-F2DA 小型控制系统，希望能够接受 1~2 点的模拟信号时 使用 DVP-F2AD EH2 希望 PLC 同时可接 PC，HMI 及控制交流电机驱动器 使用 DVP-F232S 或 DVP-F485S PLC 数量很多，需快速下载程序...
- Page 19 DVP-F2DA 应用例： 端子配线 程 序 M1000 D1116 M1000 D1117 CH0 DA 变换值计算： CH1 DA 变换值计算： 产生一电流信号输出至交 产生一电压信号输出至 模 流电机驱动器 ACI 端子作 交流电机驱动器 AVI 端子 模 20mA 20m A 拟 拟 值 为转速控制，若希望电流 作为转速控制，若希望电 值 输 输 信号为 12.34mA，D0 应 压信号为...
