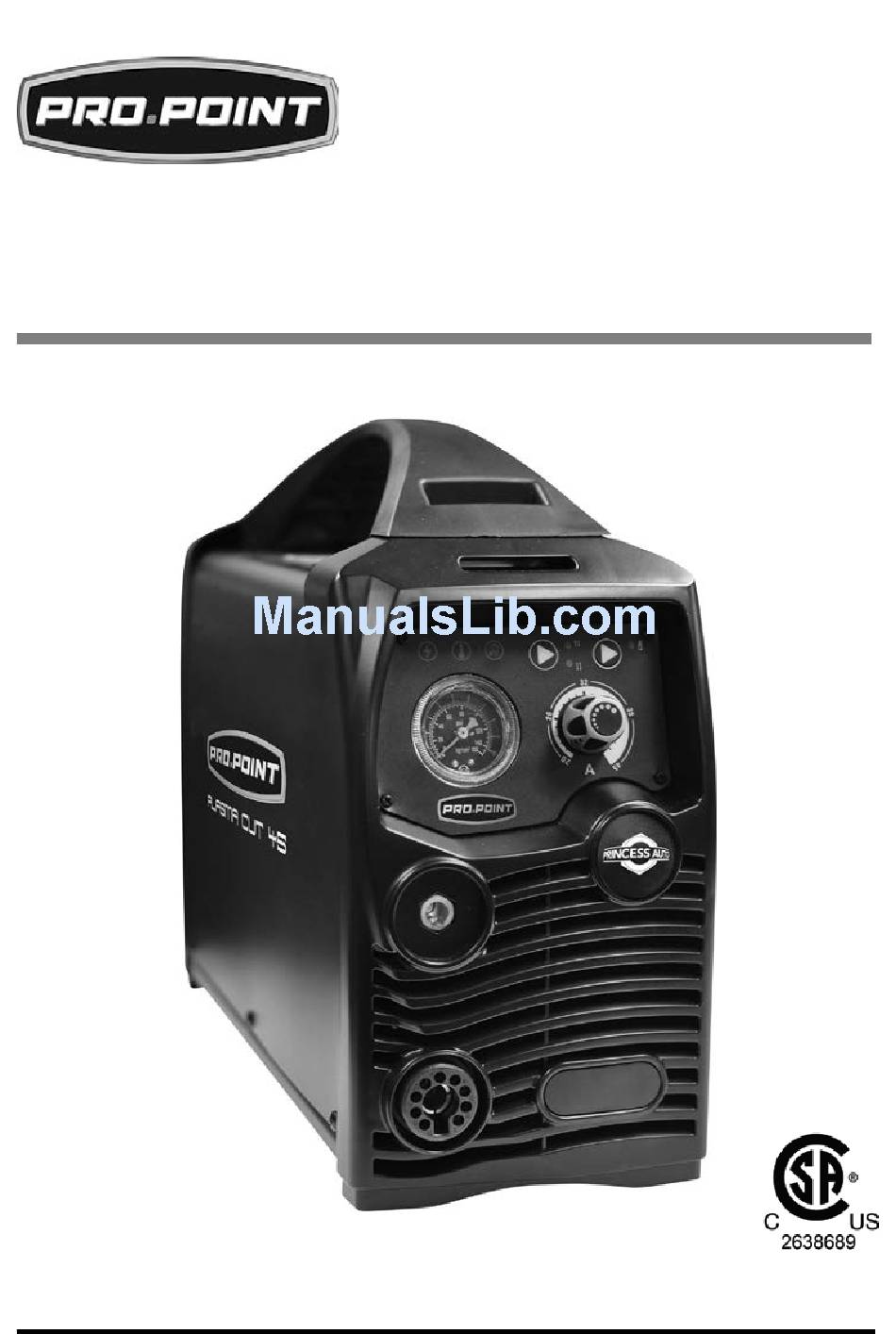

V1.1
8611303

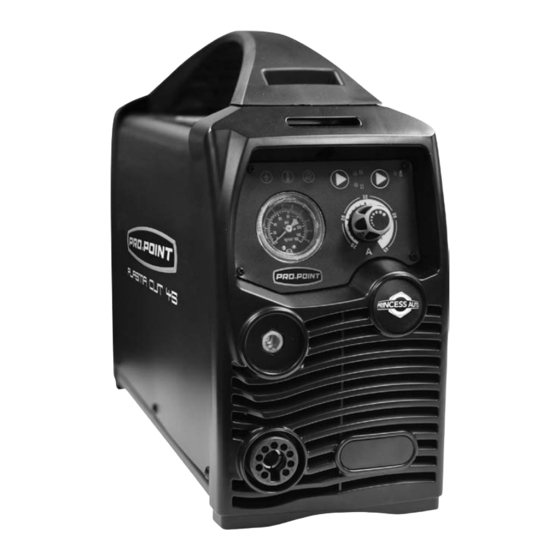

PROCUT45
PLASMA CUTTER
USER MANUAL
Please read and understand all instructions before use. Retain this
manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PROCUT45 and is the answer not in the manual?

Questions and answers

Related Manuals for pro.point PROCUT45

Summary of Contents for pro.point PROCUT45

  • Page 1 V1.1 8611303 PROCUT45 PLASMA CUTTER USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 The PROCUT45 produces a high temperature plasma stream providing effortless cutting of all electrically conductive materials including steel, cast Iron, stainless steel, copper, aluminum, brass, etc. The PROCUT45 is suitable for a wide For technical questions call 1-800-665-8685...
  • Page 3 V1.1 PROCUT45 PLASMA CUTTER 8611303 range of applications including sheet metal fabrication, light industrial use, site work, automotive, duct work, repair and maintenance services. The term welding in this manual includes both welding and plasma cutting. SAFETY WARNING! Read and understand all instructions before using this tool.

  • Page 4: Work Area

    8611303 PROCUT45 PLASMA CUTTER V1.1 WORK AREA Operate in a safe work environment. Keep your work area clean, well lit and free of distractions. Remove all unnecessary people from the work area when welding. Anyone remaining in the work area must wear the appropriate welding safety equipment.

  • Page 5: Protective Clothing

    V1.1 PROCUT45 PLASMA CUTTER 8611303 Protect your eyes from welding light by wearing a welder's helmet fitted with a filter shade suitable for the type of welding you are doing. The welding process produces intense white light, infrared and ultraviolet light, these arc rays can burn both eyes and skin.
  • Page 6 8611303 PROCUT45 PLASMA CUTTER V1.1 Do not wear clothes or protective gear that are frayed, oily or greasy as they may ignite from the heat or ejected slag and sparks. Wear thick clothes that do not expose the skin. Ultraviolet or infrared light can burn skin with sufficient exposure.
  • Page 7 V1.1 PROCUT45 PLASMA CUTTER 8611303 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
  • Page 8 8611303 PROCUT45 PLASMA CUTTER V1.1 Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose. Protect against reflected arc rays. The rays can reflect off a shiny surfaces behind the user, into the helmet and off the filter lens into the eyes.
  • Page 9 V1.1 PROCUT45 PLASMA CUTTER 8611303 11. Do not operate the plasma cutting machine if the plasma torch or welding cable is wet. Do not immerse them in water. These components and the plasma cutting machine must be completely dry before attempting to use them.
  • Page 10 8611303 PROCUT45 PLASMA CUTTER V1.1 A combustible floor should be protected with a fire resistant covering. Seal cracks and openings to adjacent areas that a spark or slag can enter. Seal any openings found with a fire-resistant cover. Shut doors and windows that do not provide ventilation or erect protective screens in front of them when possible.
  • Page 11 V1.1 PROCUT45 PLASMA CUTTER 8611303 9.1 Welding a combustible metal like zinc, magnesium or titanium requires a Type D fire extinguisher. 9.2 Do not use liquid based fire extinguishing methods near the electric arc plasma cutting machine, as it may cause a shock hazard.
  • Page 12 8611303 PROCUT45 PLASMA CUTTER V1.1 1.1 If ventilation in the work area is poor, use an approved air-supplied respirator. All the people in the work area must also have air-supplied respirators. 1.2 Oxygen displacement can occur in confined areas when the shielding gas fills the area and pushes out air.
  • Page 13 V1.1 PROCUT45 PLASMA CUTTER 8611303 4. Avoid welding in a work area that has vapours from cleaning, degreasing or any spraying operations. The heat and light from welding can react with the vapour and form irritating or potentially toxic gases. Wait for the vapours to disperse.
  • Page 14 8611303 PROCUT45 PLASMA CUTTER V1.1 contents. Do not connect a regulator to a cylinder that contains a gas that the regulator was not designed to handle. Do not expose a cylinder to excessive heat, sparks, slag, flame or any other heat source.
  • Page 15 V1.1 PROCUT45 PLASMA CUTTER 8611303 10. Do not modify or exchange gas cylinder fittings. 11. Close the cylinder valve and immediately remove the faulty regulator from service for repair, if any of the following conditions exist: 11.1 Gas leaks externally.

  • Page 16: Electrical Safety

    8611303 PROCUT45 PLASMA CUTTER V1.1 4.2 Keep the air hose behind the tool and out of the tool's work path. 4.3 Keep the air hose away from heat, oil, sharp edges or moving parts. 4.4 Do not wrap the air hose around the tool as sharp edges may pierce or crack the air hose.
  • Page 17 V1.1 PROCUT45 PLASMA CUTTER 8611303 Connect the ground clamp as close to the welding area on the workpiece as practical to prevent welding current from traveling along an unexpected path and causing an electric shock or fire hazard. 3.1 An option is to attach the ground clamp to a bare metal spot on a metal workbench.
  • Page 18 8611303 PROCUT45 PLASMA CUTTER V1.1 accidental injury could occur, if the power returns and the unit is not switched off. 12. Make certain the power source conforms to requirements of your equipment (see Specifications). POWER TOOL PRECAUTIONS This equipment requires a dedicated 230 volt, 28 amp single- phase alternating current circuit equipped with a similarly rated circuit breaker or slow blow fuse.
  • Page 19 V1.1 PROCUT45 PLASMA CUTTER 8611303 ELECTROMAGNETIC FIELDS WARNING! Stop welding immediately and move away from the plasma cutting machine if you feel faint, dizzy, nausea or shocks. Seek medical attention. Electromagnetic Fields (EMF) can interfere with electronic devices such as pacemakers. Anyone with a pacemaker should consult with their doctor before working with or near an arc welding unit.
  • Page 20 8611303 PROCUT45 PLASMA CUTTER V1.1 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
  • Page 21 V1.1 PROCUT45 PLASMA CUTTER 8611303 Power Indicator - It illuminates when the machine is powered on and flickers after the arc is successfully ignited. Torch Protection Indicator - It illuminates when the consumable parts of the machine are not well installed or the torch head is shorted. The machine will not work until the problem is fixed.
  • Page 22 8611303 PROCUT45 PLASMA CUTTER V1.1 ASSEMBLY & INSTALLATION Letter references in parenthesis (A) refer to the included Identification Key. Dashed numbers in parenthesis (Fig. 1-1) refer to specific point of an illustration or image. INSTALL THE AIR SOURCE The plasma cutter uses compressed air with the plasma arc to create an ionized cutting arc.
  • Page 23 V1.1 PROCUT45 PLASMA CUTTER 8611303 Connect the earth lead to the output terminal (E) of the machine and tighten. Connect the compressed air/gas supply to the air connection (L) located at the rear of the machine. Turn on the air/gas supply (Fig 3-1).

  • Page 24: Duty Cycle

    8611303 PROCUT45 PLASMA CUTTER V1.1 OPERATION AIR PLASMA CUTTING TECHNOLOGY A plasma cutter operates by passing an electric arc from an electrode (Fig. 5-5) through a gas such as nitrogen, air, argon or oxygen that is forced through the air diffuser (Fig. 5-4) then a constricted nozzle (Fig.

  • Page 25: Thermal Protection

    V1.1 PROCUT45 PLASMA CUTTER 8611303 a percentage of a 10 minute period. The cutting unit must cool for the remainder of the cycle. This cutting unit has a duty cycle rating of 30% at the rated output (see Specifications). This means that the user can cut for 3 minutes and then rest the welding unit for 7 minutes before using it again.
  • Page 26 8611303 PROCUT45 PLASMA CUTTER V1.1 5. Set the air pressure switch to allow air flow through the torch with the gas check function. Confirm the air flow is constant and does not sputter. ATTACH THE GROUND CLAMP Clean off dirt, oil, rust, scale, oxidation and paint from the workpiece where the ground clamp will be attached.
  • Page 27 (Fig. 10). OPTIONAL CUTTING GUIDES There are two cutting accessories (sold separately) to assist in accurate welding cuts. THE PROCUT45 STAND-OFF GUIDE The feet of the plasma cutting guide (SKU 8614836) are placed on the cutting surface. This maintains an optimal 5/64 in.
  • Page 28 8611303 PROCUT45 PLASMA CUTTER V1.1 THE PROCUT45 PLASMA CUTTING GUIDE The PROCUT45 Plasma Cutting Guide (SKU 8612590) has two wheels that allow you to easily cut in straight lines, curves and circles. CUT QUALITY Fig. 11 A clean cut depends on several factors.
  • Page 29 V1.1 PROCUT45 PLASMA CUTTER 8611303 • At the end of a cut slow your cutting speed and angle the torch forward to cut through the last bit of metal. DIRECTION Pull the torch towards you instead of attempting to push it away while making a cut.
  • Page 30 Air pressure, flow rate and air quality are critical to quality plasma cutting and consumable life span (see Specifications). The PROCUT45 air pressure is pre-set at 4.5 PSI and requires a flow rate of 6.0 CFM. The volume capacity of your compressor...
  • Page 31 V1.1 PROCUT45 PLASMA CUTTER 8611303 A compressor with a liter per minute (l/min) rating slightly higher than the plasma cutter would be more appropriate. A compressor with 1.5 to 2 times the plasma cutter’s requirement is better if you are doing a lot of cutting or cutting thick plate. The same air consumption, but slower cut speeds equals a longer cut time.
  • Page 32 8611303 PROCUT45 PLASMA CUTTER V1.1 and must be changed as it nears saturation. It should be installed close as possible to the air intake of the plasma cutter. TECHNIQUE TIPS To cut thin material reduce the amperage until you get the •...
  • Page 33 V1.1 PROCUT45 PLASMA CUTTER 8611303 Exposure to extremely dusty, damp, or corrosive air is damaging to the plasma cutting unit. In order to prevent possible failure or fault of this equipment, clean the dust at regular intervals with clean and dry compressed air.

  • Page 34: Maintenance Schedule

    8611303 PROCUT45 PLASMA CUTTER V1.1 MAINTENANCE SCHEDULE Remember that this schedule is based on the assumption that your machine will be used for its designed purpose. Sustained high-load or high-temperature operation or use in unusually wet or dusty conditions, will require more frequent service.
  • Page 35 V1.1 PROCUT45 PLASMA CUTTER 8611303 DISPOSAL Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing.
  • Page 36 8611303 PROCUT45 PLASMA CUTTER V1.1 PROBLEM(S) POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S) Workpiece is The cutting speed is too Slow down the cutting not cut rapid. speed. through. Torch electrode or nozzle Replace electrode or is burnt out. nozzle. Cut thickness exceeds...

  • Page 37: Parts List

    V1.1 PROCUT45 PLASMA CUTTER 8611303 PARTS LIST 16 Cooler 3 DESCRIPTION 17 Current Transformer Gas Pressure Meter 18 Aluminum Electrolytic KDP Female Socket Capacitor Plasma Female Socket And 19 Fan Wire 20 Driver Transformer Knob, Amperage 21 Thermal Switch Power Switch...
  • Page 38 8611303 PROCUT45 PLASMA CUTTER V1.1 APPENDIX A For technical questions call 1-800-665-8685...
  • Page 39 V1,1 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 40 13 pied la terre INTRODUCTION La coupeuse au plasma PROCUT 45 de Pro.Point est un appareil de coupe au plasma muni d'un inverseur fabriqué en faisant appel à la plus récente technologie à transistor bipolaire à porte isolée. Cet appareil est à la fois fiable, robuste et doté...
  • Page 41 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Le PROCUT45 produit un jet de plasma à haute température qui permet de couper sans effort tous les matériaux conducteurs, dont l'acier, la fonte, l'acier inoxydable, le cuivre, l'aluminium, le laiton, etc. Le PROCUT45 convient pour un vaste éventail d'utilisations, par exemple, pour fabriquer des pièces...
  • Page 42 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou modérées si on ne procède pas de la façon recommandée. AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui entraînera des dommages au niveau de...
  • Page 43 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI). PROTECTION DE LA TÊTE DANGER ! Ne regardez jamais l'arc de soudage sans protéger vos yeux de manière adéquate.
  • Page 44 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 4.1 L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué. Portez des bouchons ignifuges dans les oreilles lors du soudage en hauteur pour empêcher les projections ou le laitier de tomber dans vos oreilles.
  • Page 45 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 antidérapante contribuera également à ne pas perdre pied et à maintenir son équilibre pendant le travail. 6.1 Pour éviter les blessures dues aux chutes d'objets, portez des bottes à embout d'acier. APPAREILS RESPIRATOIRES Il est nécessaire de porter un appareil respiratoire lorsque la ventilation ne suffit pas à...
  • Page 46 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 Retirez tous les bijoux et articles de métal que vous portez avant de procéder au soudage. Les articles de métal peuvent venir en contact avec le circuit électrique de l'appareil de soudage, entraînant ainsi des blessures ou même la mort.
  • Page 47 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Protégez-vous contre le réfléchissement des rayons de l'arc de soudage. Ces rayons peuvent se réfléchir sur les surfaces lustrées qui se trouvent derrière l'utilisateur pour pénétrer à l'intérieur du masque et dévier ensuite sur la lentille filtrante afin d'atteindre les yeux.
  • Page 48 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 Assurez-vous que tous les panneaux et les couvercles sont solidement en place lorsque vous utilisez la coupeuse au plasma. 10. Isolez la bride de serrage lorsqu'elle n'est pas reliée à la pièce à travailler pour empêcher tout contact avec un objet en métal.
  • Page 49 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 PRÉCAUTIONS POUR ÉVITER LES INCENDIES ET LES EXPLOSIONS Le soudage à l'arc peut provoquer des étincelles, des scories, des projections, des gouttes de métal en fusion et une surchauffe des pièces de métal capables d'entraîner un incendie.
  • Page 50 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 ayant suivi une formation sur l'élimination des substances et des émanations toxiques et inflammables conformément à la American Welding Standard AWS F4.1. Ouvrez le contenant avant d'effectuer des travaux de soudage sur celui-ci. La chaleur produite lors du soudage provoquera une expansion de l'air et des gaz.
  • Page 51 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 10. Les systèmes de ventilation devraient être placés de manière à ce que les étincelles et le laitier ne soient pas entraînés dans une zone adjacente. 11. Demandez à un guetteur d'incendie de surveiller les zones qui se trouvent hors du champ de vision du soudeur, comme le côté...
  • Page 52 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 Si la ventilation dans l'aire de travail est insuffisante, utilisez un appareil respiratoire à adduction d'air approuvé. Tous les gens qui se trouvent dans l'aire de travail doivent porter un appareil respiratoire à adduction d'air.
  • Page 53 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 3.4 L'air extrait de l'aire de travail au moyen du système de ventilation doit être remplacé par de l'air frais afin d'éviter toute pénurie d'oxygène ou toute accumulation d'émanations ou de gaz. Utilisez seulement de l'air aux fins de ventilation.
  • Page 54 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 hydrocarbures chlorés pour former un gaz toxique (phosgène) capable de provoquer l'empoisonnement ou la suffocation de l'utilisateur ou des gens à proximité. PRÉCAUTIONS ENTOURANT L'UTILISATION DE BOUTEILLES DE GAZ COMPRIMÉ AVERTISSEMENT ! Une manutention ou un entretien inadéquat des bouteilles de gaz comprimé...
  • Page 55 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Les gaz que renferme la bouteille sont sous pression. Protégez la bouteille contre les coups, les chutes d'objets et les conditions météorologiques difficiles. Une bouteille sous pression percée peut devenir un projectile mortel. Si une bouteille est perforée, ne l'approchez pas avant que...
  • Page 56 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 11.3 L'aiguille de la jauge ne quitte pas la goupille d'arrêt lorsque la bouteille est sous pression ou ne retourne pas vers la goupille après avoir libéré la pression. 12. N'essayez pas de réparer le régulateur. Confiez les régulateurs défectueux au centre de réparation désigné...
  • Page 57 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 4.1 Ne transportez jamais l'outil par la conduite d'air. 4.2 Gardez la conduite d'air derrière l'outil et hors du trajet de l'outil. 4.3 Gardez la conduite d'air à l'écart des sources de chaleur, de l'huile, des bords coupants ou des pièces mobiles.
  • Page 58 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 1.4 Toutes pièces en métal du chalumeau au plasma. 1.5 Les bornes de sortie. Isolez-vous du courant électrique et placez-vous à la masse en installant des tapis isolants secs ou des couvertures suffisamment grandes pour empêcher tout contact physique avec la pièce à...
  • Page 59 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Vérifiez régulièrement si le câble d'alimentation d'entrée est usé et remplacez-le immédiatement s'il est endommagé. Un câblage nu est dangereux et peut même provoquer la mort. 10. N'utilisez pas de câbles endommagés, sous-dimensionnés ou mal raccordés.
  • Page 60 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 dissimulé ou son propre cordon. Un contact avec un fil électrique « sous tension » va électrifier les pièces métalliques exposées et l’opérateur ressentira un choc. 4. Évitez la surcharge ou la surchauffe du moteur en prenant des pauses.
  • Page 61 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Assurez-vous que la source d'alimentation et les câbles de soudage sont aussi loin que possible de l'utilisateur. Une distance d'au moins 24 po est recommandée. 4. Reliez la bride de la pièce à travailler aussi près que possible de la soudure, mais placez l'électrode et les câbles...
  • Page 62 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 TOUCHE D'IDENTIFICATION Fig. 1 Témoin de protection - Le témoin indique que l'appareil est arrêté en raison d'une surcharge thermique. Le témoin restera allumé jusqu'à ce que l'appareil se soit refroidi et qu'il soit de nouveau prêt à...
  • Page 63 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Témoin de marche - Le témoin indique que l'appareil est en mode de marche pendant la coupe. Connecteur de chalumeau - Branchez le câble du chalumeau au plasma à l'orifice. Cette connexion présente un courant électrique négatif (-).
  • Page 64 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 INSTALLEZ LA SOURCE D'AIR La découpeuse au plasma fait appel à l'air comprimé et à l'arc de plasma afin de créer l'arc de coupe ionisé. Un compresseur constitue la source d'air idéale, mais le cylindre d'air comprimé...
  • Page 65 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Branchez l'alimentation en air comprimé/gaz au raccord d'air (L) qui se trouve sur l'arrière de l'appareil. Ouvrez l'alimentation en air/gaz (fig. 3-1). 4. Branchez l'appareil à la source d'alimentation prescrite et placez l'appareil sous tension au moyen de l'interrupteur de MARCHE/ARRÊT (K) qui se trouve sur l'arrière de l'appareil.
  • Page 66 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 UTILISATION TECHNOLOGIE DE DÉCOUPAGE PNEUMATIQUE AU PLASMA Une coupeuse au plasma fonctionne en insérant un arc électrique provenant d'une électrode (fig. 5-5) au travers d'un gaz comme l'azote, l'air, l'argon ou l'oxygène qui est entraîné dans le diffuseur d'air (fig.
  • Page 67 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 CYCLE DE SERVICE Le cycle de service de l'appareil de coupage définit la durée pendant laquelle un opérateur peut coupe en permettant à l'appareil de coupage de se refroidir. Le cycle de service équivaut à...
  • Page 68 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 Branchez le cordon d'alimentation de l'appareil de coupage dans une prise présentant le courant prescrit (voir Spécifications). 4.2 Appuyez sur l'interrupteur d'alimentation pour mettre la coupeuse au plasma en marche. Le ventilateur devrait se mettre en marche, alors que le témoin lumineux de puissance s'allumera.
  • Page 69 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 COUPE AU PLASMA Placez et maintenez le chalumeau à la verticale au niveau du rebord de la pièce à travailler. Assurez-vous que la buse est parallèle à la surface et qu'elle n'est pas Fig. 7 inclinée (fig.
  • Page 70 Fig. 10 motif. Il contribuera à prolonger la durée utile de l'ajutage LE GUIDE DE COUPE AU PLASMA PROCUT45 Le guide de coupe au plasma PROCUT45 (UGS 8612590) présente deux roues qui vous permettent de découper facilement des lignes droites, des courbes et des cercles.
  • Page 71 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 vitesse de déplacement avec tout matériau épais. Un matériau mince demande un ampérage moins élevé et un embout pour faible ampérage afin de maintenir un trait de scie étroit. Le trait de scie représente la largeur du matériau coupé qu'on enlève lors de la coupe.
  • Page 72 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 HAUTEUR ET POSITION DE LA POINTE DU CHALUMEAU La distance et la position de la buse de coupe du chalumeau au plasma déterminent la qualité de la coupe et l'angle d'inclinaison de la coupe. La manière la plus facile de réduire l'inclinaison consiste à...
  • Page 73 (voir Spécifications). La pression d'air de l'appareil PROCUT45 est réglée à 4,5 lb/po carré, alors que le débit doit être de 6,0 pi cubes/min. La capacité...
  • Page 74 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 Un compresseur présentant un débit en litres par minute (L/min.) légèrement plus élevé que la coupeuse au plasma conviendrait davantage. Un compresseur répondant de 1,5 à 2 fois aux besoins de la coupeuse au plasma est préférable si vous procédez à...
  • Page 75 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 Le filtre à air intégré suffit pour certains ateliers à domicile ou utilisateurs industriels légers. Dans la plupart des cas, un système de filtration additionnel sera nécessaire pour empêcher l'humidité de compromettre la qualité de la coupeuse au plasma. On recommande presque toujours d'installer un filtre à...
  • Page 76 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 FONCTIONNEMENT DE LA GÂCHETTE DE SÉCURITÉ Le chalumeau qui accompagne l'appareil est muni du nouveau concept de gâchette sécuritaire. Tirez simplement vers l'arrière sur la gâchette tout en tenant le chalumeau plus solidement et vous sentirez la gâchette passer à...
  • Page 77 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. PROGRAMME D'ENTRETIEN Rappelez-vous que ce programme d'entretien repose sur l'hypothèse selon laquelle vous utiliserez votre appareil aux fins...
  • Page 78 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 FRÉQUENCE ENTRETIEN Examen Nettoyez l'intérieur de l'appareil de coupe au moyen mensuel d'un jet d'air comprimé sec. Assurez-vous d'expulser la poussière des composants internes. Assurez-vous que toutes les pièces de quincaillerie sont serrées solidement sur l'appareil de coupage.
  • Page 79 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) Le plasma du Le débit d'air Réglez la pression. pilote n'est comprimé est trop pas stable lors faible ou trop élevé. de l'utilisation. L'électrode du Remplacez l'électrode ou la chalumeau de coupe buse.
  • Page 80 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) La pièce à La vitesse de coupe Diminuez la vitesse de travailler n'est est trop élevée. coupe. pas coupée de L'électrode ou la buse Remplacez l'électrode ou la part en part.
  • Page 81 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
  • Page 82 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 LISTE DES PIÈCES DESCRIPTION Refroidisseur 3 Transformateur de courant Pressiomètre à gaz Condensateur Prise femelle KDP électrolytique en Prise femelle au plasma et aluminium Ventilateur Molette, ampérage 20 Transformateur Interrupteur d'alimentation d'entraînement Cordon d'alimentation...
  • Page 83 V1,1 DÉCOUPEUSE AU PLASMA PROCUT45 8611303 APPENDICE A Visitez www.princessauto.com pour plus d'informations...
  • Page 84 8611303 DÉCOUPEUSE AU PLASMA PROCUT45 V1,1 En cas de questions techniques, appelez le 1-800-665-8685...
