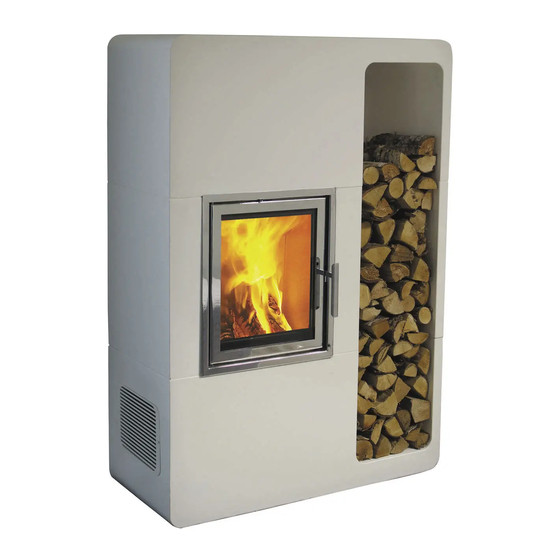

- Page 1 Monteringsanvisning Monteringsanvisning Monteringsanvisning Asennusohje Installation manual Palma Art.no: FP-PAL00-100 Last updated: 01.01.2013...
- Page 2 Gulvplatens bredde skal være minst like bred som luken sikkerhetsavstander er minimumsavstander. Installasjon på innsatsen. av ildsteder må i tillegg være i henhold til det enkelte lands lover og regler. Nordpeis AS står ikke ansvarlig for Akryl feilmontering av ildstedet. Elementene skal limes med medfølgende akryl. Sørg for at alle limflater er frie for støv.
- Page 3 Pass på at det er avstand mellom innsatsen og omrammingen da Minimumsmål brannmur innsatsen ekspanderer under fyring. Palma har integrert brannmurselement og kan monteres uten annen brannmur. FIG 6-8: Plasser den nedre brannmursplaten og sidelementene. Pass på at det er avstand mellom NB! Luftstrømmen bak Palma er en...
- Page 4 100 mm utmed vardera sida. av eldstäder ska dessutom utföras i enlighet med varje Eldstadsplanet kan bestå av natursten, betong eller 0,7 enskilt lands lagar och föreskrifter. Nordpeis AS är inte mm stålplåt. ansvarigt om eldstaden monterats fel.
- Page 5 Stockholm har en integrerad brandvägg och kan och elementen, eftersom insatsen expanderar under monteras direkt mot brännbar vägg. eldning. OBS! Luftflödet bakom Palma är en OBS! Vid bakmontering så måste rökröret monteras förutsättning för kylning av brännbar vägg. rakt mot skorsten, rökröret kan inte föras igenom Luftspalten får under inga omständigheter täckas...
- Page 6 Alle sikkerhedtsafstande er minimumsafstande. Installation af ildsteder skal i tillæg udføres i henhold til Akryl det enkelte lands love og regler. Nordpeis AS er ikke ansvarlig for fejlmontering af ildstedet. Elementerne skal limes med den medfølgende akryl. Sørg for at alle limflader er frie for støv. For bedre hæftning kan overfladerne vaskes.
- Page 7 Minimumsmål brandmur omramningen, da indsatsen ekspanderer under fyring. Palma har integreret brandmurselement og kan monteres uden brandmur. FIG 6-8: Placer den nedre brandmurspladen og sideelementene. Vær opmærksom på at der skal være NB! Luftstrømmen bag Palma er en...
- Page 8 0,7 mm paksua peltiä. turvaetäisyydet ovat minimietäisyyksiä. Tulisijan asennus pitää suorittaa maakohtaisten lakien ja Liima määräysten mukaan. Nordpeis AS ei vastaa tulisijan Elementit pitää liimata mukana toimitetulla liimalla. virheellisestä asennuksesta johtuvista vaurioista. Varmista, että kaikki liimapinnat ovat pölyttömiä.
- Page 9 Kuva 4-5: Laita takkasydän paikoilleen. Säädä sydämen korkeus säätöjaloilla, arvioitu korkeus Minimimitat suojaseinä Palma-takassa on sisäänrakennettu suojaseinä ja takka ilmoitettu kuvissa. Varmista että takkasydämen ja takan kuoren väliin jää rako joka sallii takkasydämen laajentua voidaan asentaa suoraan tulenarkaa seinää vasten.
-
Page 10: General Information
All safety distances are minimum distances. if the floor is of a combustible material. Installation of the insert must comply with the rules and regulations of the country where installed. Nordpeis AS Acrylic glue is not responsible for wrongly assembled inserts The fireplace is to be assembled using acrylic glue. - Page 11 Attention! The airflow behind Palma Attention! The flue must be connected directly to the is a prerequisite for cooling down a combustible chimney when connected at the rear, the flue cannot be wall.
- Page 12 FIG 1 Palma =mm 1080 FIG A...
- Page 13 FIG 2...
- Page 14 FIG 3 FIG 4 FIG 5 FIG 6...
- Page 15 FIG 7 FIG 8 FIG 9 FIG 10...
- Page 16 FIG 10 FIG 11 FIG 12 FIG 13 180°...
- Page 17 FIG 14 FIG 15 FIG Z...
- Page 20 Nordpeis AS, Gjellebekkstubben 11, N-3420 LIERSKOGEN, Norway www.nordpeis.no...
