Bosch 7 620 320 029 Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Bosch Manuals
  4. Network Router
  5. 7 620 320 029
  6. Operating instructions manual
Bosch 7 620 320 029 Operating Instructions Manual

Bosch 7 620 320 029 Operating Instructions Manual

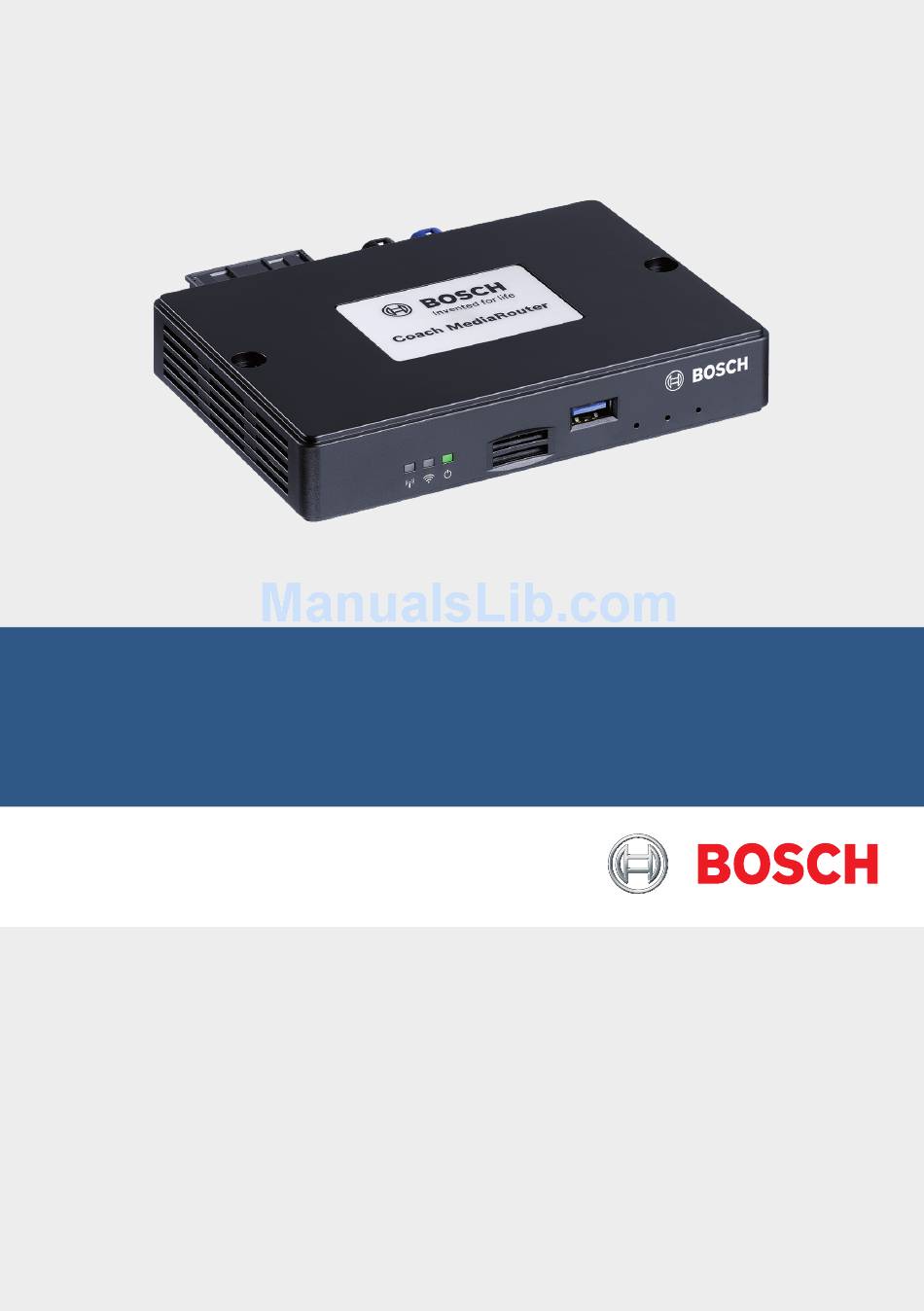

Coach media router
Hide thumbs
Table of Contents
