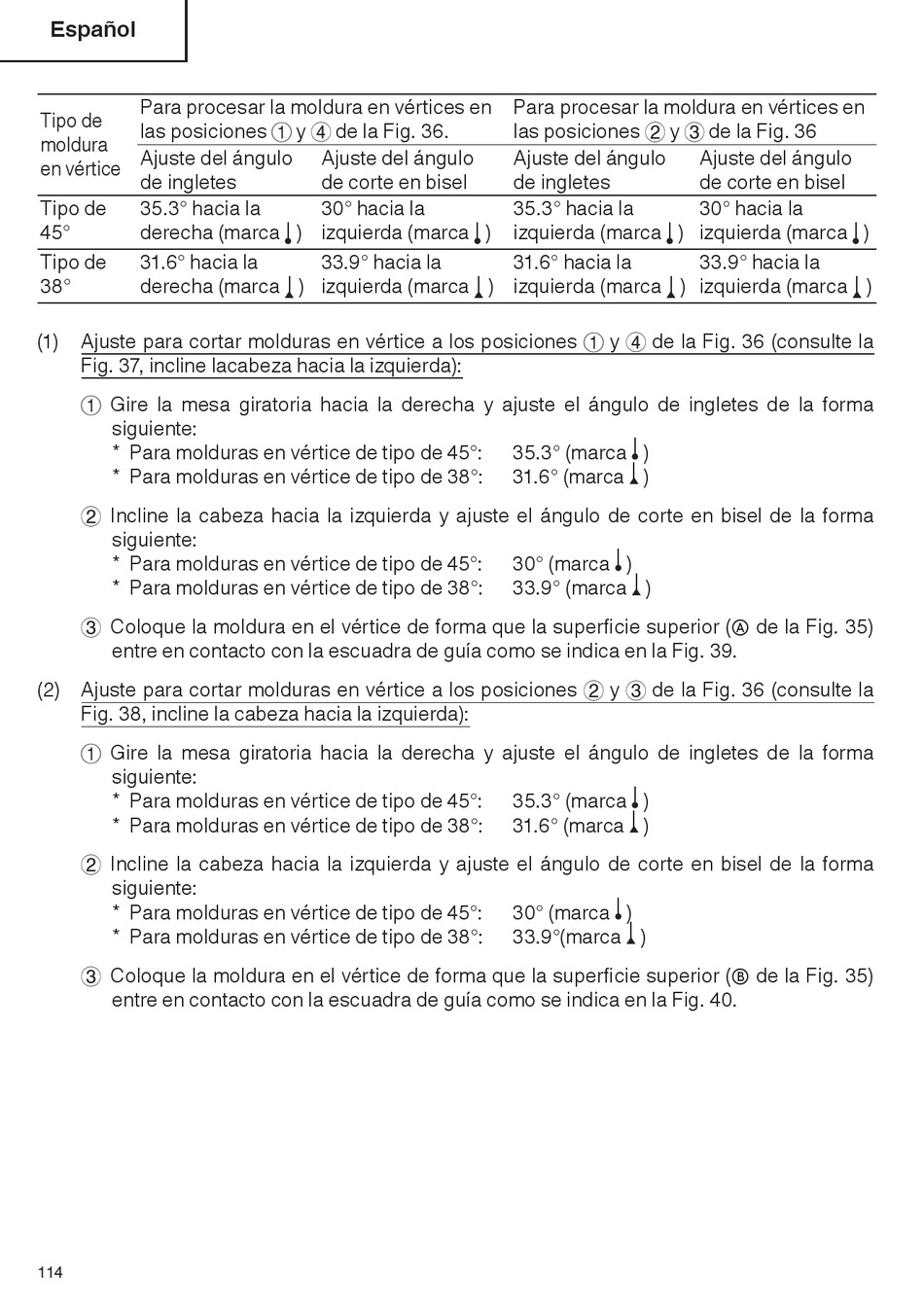

Español
Para procesar la moldura en vértices en
Tipo de
las posiciones 1 y 4 de la Fig. 36.
moldura
Ajuste del ángulo
en vértice
de ingletes
Tipo de 35.3° hacia la
45° derecha (marca )
Tipo de 31.6° hacia la
38° derecha (marca )
(1) Ajuste para cortar molduras en vértice a los posiciones 1 y 4 de la Fig. 36 (consulte la
Fig. 37, incline lacabeza hacia la izquierda):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma
siguiente:
* Para molduras en vértice de tipo de 45°:
* Para molduras en vértice de tipo de 38°:
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma
siguiente:
* Para molduras en vértice de tipo de 45°:
* Para molduras en vértice de tipo de 38°:
3 Coloque la moldura en el vértice de forma que la superfi cie superior (Ⓐ de la Fig. 35)
entre en contacto con la escuadra de guía como se indica en la Fig. 39.
(2) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 36 (consulte la
Fig. 38, incline la cabeza hacia la izquierda):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma
siguiente:
* Para molduras en vértice de tipo de 45°:
* Para molduras en vértice de tipo de 38°:
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma
siguiente:
* Para molduras en vértice de tipo de 45°:
* Para molduras en vértice de tipo de 38°:
3 Coloque la moldura en el vértice de forma que la superfi cie superior (Ⓑ de la Fig. 35)
entre en contacto con la escuadra de guía como se indica en la Fig. 40.
114
Ajuste del ángulo
de corte en bisel
30° hacia la
izquierda (marca )
33.9° hacia la
izquierda (marca )
Para procesar la moldura en vértices en
las posiciones 2 y 3 de la Fig. 36
Ajuste del ángulo
de ingletes
35.3° hacia la
izquierda (marca )
31.6° hacia la
izquierda (marca )
35.3° (marca )
31.6° (marca )
30° (marca )
33.9° (marca )
35.3° (marca )
31.6° (marca )
30° (marca )
33.9°(marca )
Ajuste del ángulo
de corte en bisel
30° hacia la
izquierda (marca )
33.9° hacia la
izquierda (marca )
