6.4 Zitting

Zitmat
De zitting kan qua spanning worden aangepast door enkele banden
te gebruiken. Om de spanning van de zitting aan te passen, moeten
alle banden open zijn. Door aan de banden te trekken wordt de
spanning van de zitting strakker (Fig. 6.4.1).
OPMERKING:Als de spanning te groot is, kan het kruisframe niet in
het zadel glijden.
De zithoogte instellen:
Lichtgewicht adapter
Om de hoogte van zitting aan te passen:
• Verwijder de inbusschroeven (1) met een inbussleutel. Plaats de
asbeugel (2) op de as-schacht (3) volgens de gewenste zithoogte
(Fig. 6.4.2).
• Om de laagst mogelijke zithoogte te bereiken, kan de asbeugel
omgekeerd worden gemonteerd.
• Draai de inbusschroeven (1) weer aan naar 8 Nm.
Standaard adapter
Om de hoogte van zitting aan te passen:
• Verwijder de inbusschroeven (A) met een inbussleutel.
• Plaats de asbeugel (B) op de as-schacht (C) volgens de
gewenste zithoogte (Fig. 6.4.3).
• Draai de inbusschroeven (A) weer aan naar 8 Nm.
OPMERKING:
• Er kan een aanpassing aan de zwenkwielhoek noodzakelijk zijn
wanneer de zithoogte achter wordt ingesteld.
• Als de as-adapter verplaatst of verwijderd werd bij het aanpassen
van de zithoogte, moet de uitlijning van de wielen en wielbasis
worden gecontroleerd, en indien nodig, worden aangepast (zie
ook het hoofdstuk 'Uitlijning wielen').
OPGELET!
Sommige schroeven die tijdens de fabricage worden gebruikt, zijn
voorzien van een schroefdraadborgingsmiddel (blauwe stip op de
draad) en kunnen slechts drie keer worden versteld waarna ze
vervangen moeten worden door nieuwe schroeven met
schroefdraadborgingsmiddel. Eventueel kunnen de schroeven
opnieuw worden gebruikt waarbij het schroefdraadborgingsmiddel
Loctite™ 243 wordt gebruikt.
NEON 2 SA

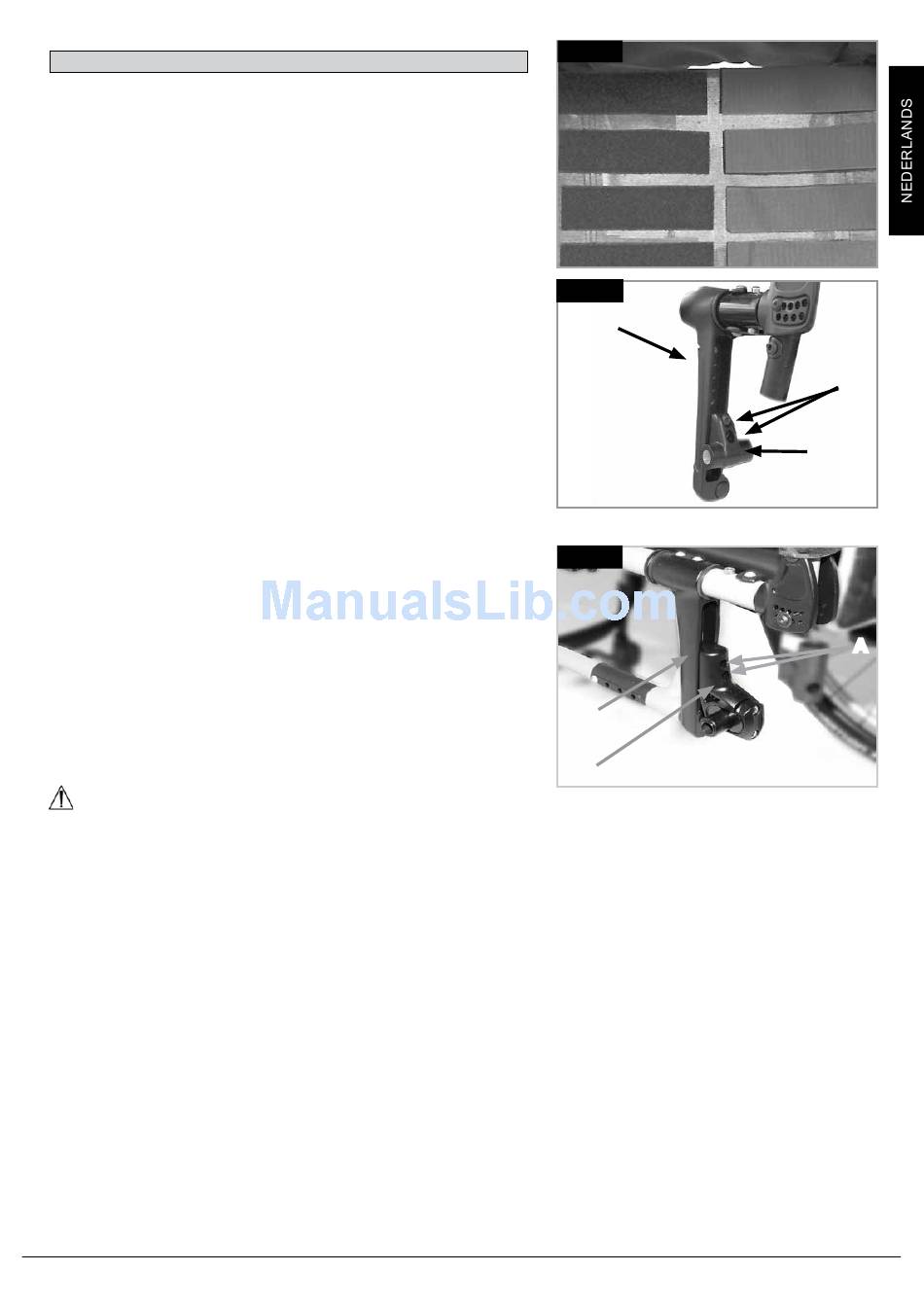

Fig. 6.4.1
Fig. 6.4.2
3
Fig. 6.4.3
C
B
83
1
2
A
