Use and Care Manual
Advertisement
Related Manuals for Bertazzoni p365ime

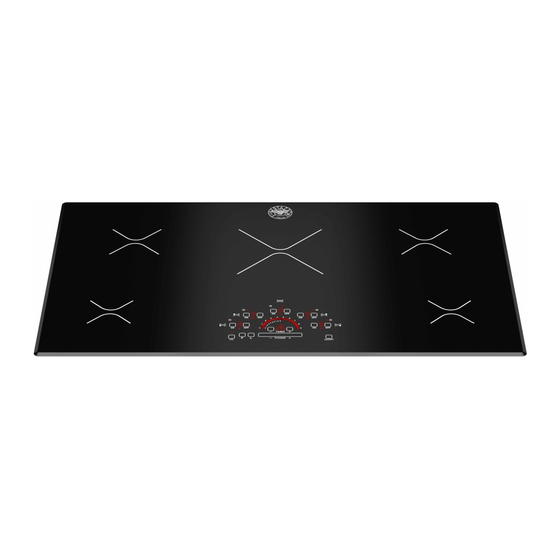

Summary of Contents for Bertazzoni p365ime
-
Page 3: Special Warnings
Important Preparation Suggestions .........5 General information ............9 3-Wire branch circuit ............10 4-Wire branch circuit ............10 Leave these instructions with the appliance. Retain these instructions for future reference. Special Warnings Proper installation is your responsibility. Have a Copies of the standards listed may be obtained from: qualified technician install this cooktop. - Page 5 CUTOUT REQUIREMENTS WALL COVERING CABINET AND COUNTERTOP MUST WITHSTAND HEAT UP TO 93° C (200° F) 28-11/16” 19-1/4” 30” 18” (45.7 cm) 30” (76.2 cm) 2” (5 cm) min 13” (33 cm) 30” (76.2cm) (72.9 cm) (49.0 cm) 19- (76.2 cm) min min Height min.
- Page 6 Remove packaging materials literature package from the cooktop before beginning installation. Remove Installation Manual from literature pack Use two or more people to move and install and read them carefully before you begin. cooktop. Failure to do so can result in back or other injury. Beware of sharp edges.
- Page 7 A foam tape is provided to seal the cooktop edges Four clamp brackets are provided to clamp the to the countertop. Apply tape approximately 1/16” cooktop to the countertop. Tighten screws just (1.5 mm) from the glass edge to the underside of enough to hold brackets in place when cooktop is the cooktop glass.
- Page 8 For solid surface material installations such as Surel™ and Corian®, consult with solid surface manufacturer. Apply heat reflective tape such as Scotch® Aluminum Foil Tape #425 or #427 around the cutout so that it folds over on the top and sides. Do not wrap the tape underneath the cooktop.
- Page 9 of the power supply cable (at the cooktop and at the junction box). time delay fuse circuit breaker recommended. Do not ground to a gas pipe. Do not have a fuse in the grounding or neutral circuit. Fuse both supply (phase) lines. This cooktop does...
- Page 10 This appliance is manufactured with a green wire connected to the cooktop chassis. After making sure that the power has been turned off, connect the flexible conduit from the cooktop Refer to figure 14: to the junction box using a U.L. listed conduit 1.
- Page 11 page Conseils importants de préparation......13 Informations générales..........17 Connexion à 3 fils............18 Connexion à 4 fils............18 Laissez ces instructions avec l’appareil. Gardez ces instructions comme référence future. Il est de votre responsabilité d’installer l’appareil Copies des normes mentionnées ci-dessus peuvent être obtenues: correctement.
- Page 13 1. Biseautez tous les bords exposés du contre- plaqué décoratif pour empêcher qu’ils s’écaillent. 30” 28-15/16” x 19-5/8” 73,5 x 49,8 3. Si les bords ne sont pas lisses, l’intérieur des 36” 34-5/16” x 19-5/8” 87,2 x 49,8 coins n’est pas arrondi et l’encastrement a été forcé, il est possible que le contre-plaqué...
- Page 14 Enlevez les matériaux d’emballage et les manuels d’explication de la table de cuisson avant de commencer l’installation. Retirez les Instructions d’installation du manuel et lisez- les soigneusement avant de commencer. Toujours consulter le fabricant du plan de travail pour les instructions spécifiques. Bien vérifier que le plan de travail est carré...
- Page 15 Un ruban adhésif est fourni pour assurer Quatre supports de fixation sont fournis pour l’étanchéité entre les bords de la table de cuisson accrocher la table de cuisson au plan de travail. et les angles du plan de travail. Appliquez le Serrez les vis juste assez pour tenir en place les ruban à...
- Page 16 Pour les installations de matériau solide comme Surei™ Corian®, consultez le fabricant de surface solide. Appliquez du ruban thermoréfléchissant comme le Scotch® feuille de ruban aluminium #425 ou #427 autour de la découpe de sorte qu’il déborde et se replie sur le dessus et les côtés. N’enveloppez pas le ruban en-dessous de la table de cuisson.
- Page 17 raccord de conduit U.L - ou CSA- listed doit être posé à chaque extrémité du câble d’alimentation électrique (à la table de cuisson et à la boîte de jonction.) Un dispositif de surcharge ou un disjoncteur est recommandé. Ne le branchez pas à un tuyau à gaz. Ne placez de fusible dans le branchement ou de circuit neutre.
- Page 18 2. Connectez les broches de raccordement du table de cuisson aux broches de raccordement correspondantes dans le boîtier de jonction. Cet appareil est fabriqué avec un conducteur de terre vert connecté au châssis du table de cuisson. Après vous être assurer qu’il n’y a plus de courant, branches le conduit flexible depuis le table de cuisson jusqu’au boîtier de raccordement 1.
- Page 20 BERTAZZONI SpA Via Palazzina 8 42016 Guastalla RE ITALY WWW.BERTAZZONI.COM 09BN6950 ed. 10/15...
