Summary of Contents for Nilfisk-ALTO SCRUBTEC 343E
Page 1

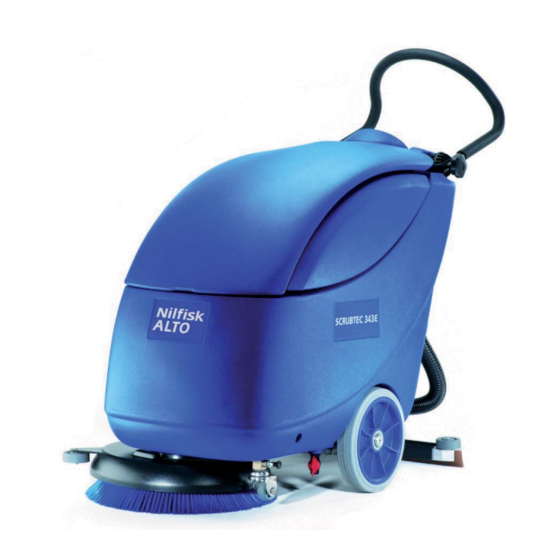

SCRUBTEC 343E DEUTSCH BETRIEBSANLEITUNG FRANÇAIS MANUEL D’UTILISATION ENGLISH USER MANUAL NEDERLANDS GEBRUIKSAANWIJZING 909 6315 000(2)2007-06 A...
Page 2
/ Modell / Model / Model / Model : / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / SCRUBTEC 343E Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip /...
PRÜFUNG UND ERSETZUNG DER SAUGLIPPENGUMMIS ...................... 15 REINIGUNG DER BÜRSTE ................................16 REINIGUNG DER TANKS UND DES ANSAUGGITTERS ......................16 REINIGUNG DES REINIGUNGSLÖSUNGSFILTERS ........................17 EINSTELLUNG DER FAHRGESCHWINDIGKEIT DER MASCHINE .................... 17 FEHLERSUCHE................................18 VERSCHROTTUNG ............................... 18 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Fachpersonal bzw. direkt mit den Alto Kundendiensten in Verbindung. Immer originale Ersatz- und Zubehörteile verwenden. Wenden Sie sich an Alto für die Wartung oder die Bestellung von Ersatzteilen und Zubehörteilen und geben Sie immer das Modell und die Seriennummer an. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Es zeigt einen Hinweis über Schlüsselfunktionen bzw. nutzbare Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit. HINWEIS Es zeigt die Notwendigkeit vor dem Ausführen beliebiger Operationen die Betriebsanleitung nachzuschlagen. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
– Die Maschine nicht auf höheren Gradientoberfl ächen dann diese spezifi ziert benutzen. – Die Maschine nicht in ausgesprochen staubigen Räumen verwenden. – Immer die Sicherheit von Personen und Gegenständer während der Maschinenbenutzung garantieren. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 7
Die Maschine darf am Ende ihrer Betriebsdauer nicht abgestellt werden wegen der Anwesenheit von ihren inneren giftigen-schädlichen Materialien (elektronische Bestandteile, usw.) und weil unterworfen an Richtlinien hinsichtlich der Entsorgung bei dafür vorgesehenen Zentren (siehe Kapitel „Verschrottung“). 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Optionen gemäß der spezifi schen Benutzung der Maschine ausgestattet werden: – Bürsten/Pads aus verschiedenen Werkstoffen Für weitere Auskünfte über die obengenannten Zubehöre/Optionen setzen Sie sich mit Ihrem Vertrauenshändler in Verbindung. TECHNISCHE DATEN SCRUBTEC 343E SCRUBTEC 343E Allgemein 230 Volt 115 Volt Maschinenlänge...
Die Temperatur der Reinigungslösung darf nicht 40°C überschreiten. HINWEIS! Nur fl üssige schaumarme und unbrennbare Reinigungsmittel, die passend für die gebrauchten Geräte sind, verwenden. Einstellungen Die Lenkstange (2) durch die Knöpfe (3) nach den eigenen Bedürfnisse einstellen. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Einstellung der Fahrgeschwindigkeit der Maschine Die Fahrgeschwindigkeit der Maschine ändert anhand des zu reinigenden Bodens und der Verwendung von Bürste bzw. Pad. Wenn nötig, ist es möglich die Fahrgeschwindigkeit durch den entsprechenden Vorgang im Kapitel „Wartung“ einzustellen. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Den Sammelwassertank (26) mit dem Ablassrohr (16) entleeren. Am Arbeitsende, den Tank mit Frischwasser spülen. Entleerung des Reinigungslösungstanks Schritte 1. bis 4. durchführen. Den Reinigungslösungstank (27) durch das Ablassventil (18) entleeren. Am Arbeitsende, den Tank mit Frischwasser spülen. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Die Maschine an einem trockenen und sauberen Ort abstellen. ERSTE BEDIENUNGSZEIT Nach den ersten 8 Stunden, die Befestigung der Befestigungsteile und der Verbindungsteile der Maschine prüfen. Außerdem, alle sichtbaren Teile auf Vollständigkeit und Undichtigkeit prüfen. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Prüfung und Ersetzung der Sauglippengummis Reinigung des Reinigungslösungsfi lters Prüfung des Muttern- und Schraubenspannens Prüfung und Ersetzung der Kohlebürsten des Motors der Ansauganlage (1) Und nach den ersten 8 Einlaufstunden. (2) Wartung ausführbar durch einen autorisierten Alto Kundendienst. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Die Befestigungsfedern (F) entfernen, dann das Hintergummi (D) ersetzen (umkehren). • Die Befestigungsfedern in die Vorder- und Hintergummis einsetzen. Die Sauglippe (11) montieren und die Handräder (12) anschrauben. Das Ansaugrohr (22) an die Sauglippe (11) verbinden. Abbildung 4 S310240 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Prüfen, dass die Ausgleichsöffnung (47) nicht verstopft ist. HINWEIS Das Loch (47), erlaubt den Luftausgleich in dem Zwischenraum des Deckels, und trägt zur Bildung des Saugdruckes in dem Tank bei. Den Sammelwassertankdeckel (6) schließen. Abbildung 5 S311227A SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Am Ende der Einstellung, die Schraube (46) einschrauben. Den Sammelwassertank, wie es im Kapitel „Betrieb“ beschrieben ist, einbauen. Mit der Maschine betriebsbereit, auf einwandfreie Maschinenfunktion prüfen und, sollten weitere Einstellungen notwendig sein, die Schritte 1. bis 4. wiederholen. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Vor der Maschinenverschrottung sind die folgenden Bauteile zu entfernen und trennen, und in getrennten Sammlungszentren gemäß der Umwelthygienevorschriften zu entsorgen: – Bürste – – Elektrische und elektronische Teile (*) Hauptsächlich für die Verschrottung der elektrischen und elektronischen Teile, sich mit der örtlichen Alto Niederlassung in Verbindung setzen. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 21
NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D'ASPIRATION ..................16 NETTOYAGE DU FILTRE DE LA SOLUTION ..........................17 REGLAGE DE LA VITESSE D'AVANCE DE LA MACHINE ......................17 DEPISTAGE DES PANNES ............................18 MISE EN DECHARGE ..............................18 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Alto. N'utiliser que des pièces de rechange et accessoires d'origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Alto en spécifi ant toujours le modèle et le numéro de série. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Indique un avertissement sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole. REMARQUE Indique la nécessité de consulter le Manuel opérateur avant toute opération. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Ne pas utiliser la machine sur des surfaces ayant une pente supérieure aux valeurs spécifi ées. – Ne pas utiliser la machine dans des endroits très poussiéreux. – Pendant l'utilisation de cette machine, faire attention à sauvegarder l'intégrité des personnes et des choses. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 25
Lors de la mise en décharge, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (composants électroniques etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise en décharge). 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Goupille de positionnement dispositif de transport / Embouchure stationnement Boutons de fi xation embouchure Support brosse / plateau support disque Lamelle en caoutchouc avant embouchure Réservoir eau de récupération Lamelle en caoutchouc arrière embouchure Réservoir solution 10 9 S311233A SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 27
Vis de réglage vitesse d'avance machine Brosse Plateau support disque Disque Boîte à bornes Orifi ce de compensation Tige de blocage couvercle (insérée) Sens de rotation pour accrochage brosse / plateau support disque S311236A 909 6315 000(2)2007-06 A SCRUBTEC 343E...
: – Brosses / disques de matériaux différents Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé. CARACTERISTIQUES TECHNIQUES SCRUBTEC 343E SCRUBTEC 343E Caractéristiques générales 230 V 115 V Longueur machine 1.120 mm...
La température de la solution ne doit jamais être supérieure à 40°C. AVERTISSEMENT ! Utiliser exclusivement des détergents liquides peu mousseux et non infl ammables, adéquats pour les machines utilisées. Réglages Régler le guidon (2) au moyen des poignées (3) selon son propre confort. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
La vitesse d'avance de la machine varie selon le type de sol à nettoyer et le choix d'utiliser la brosse ou le disque. Si besoin est, il est possible de régler la vitesse d'avance en suivant la procédure au chapitre Entretien. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Vidange du réservoir de la solution Exécuter les étapes de 1 à 4. Vider le réservoir de solution (27) au moyen de la soupape de vidange (18). Le travail effectué, rincer le réservoir à l'eau propre. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
PREMIERE PERIODE D'UTILISATION Après les 8 premières heures d'utilisation, contrôler le serrage des éléments de fi xation et de connexion de la machine. Vérifi er que les parties visibles sont intactes et sans pertes. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Nettoyage fi ltre solution Contrôle serrage vis et écrous Contrôle et remplacement charbons moteur système d'aspiration (1) Et après les 8 premières heures de travail. (2) Opération d'entretien de compétence d'un Service après vente autorisé Alto. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
• Installer les ressorts de fi xation sur les lamelles en caoutchouc avant et arrière. Installer l'embouchure (11) et serrer les boutons (12). Connecter le tuyau d'aspiration (22) à l'embouchure (11). Figure 4 S310240 909 6315 000(2)2007-06 A SCRUBTEC 343E...
L'orifi ce (47), en permettant la compensation de l'air dans l'interstice du couvercle, contribue à la création de dépression dans le réservoir. Fermer le couvercle du réservoir de l'eau de récupération (6). Figure 5 S311227A SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Installer le réservoir de l'eau de récupération comme indiqué au chapitre Utilisation. Avec la machine en état de fonctionnement, effectuer des essais pratiques de la machine et, le cas échéant, répéter les étapes de 1 à 4. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
: – Brosse – Disque – Parties électriques et électroniques (*) Notamment pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Alto le plus proche. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 39
SQUEEGEE BLADE CHECK AND REPLACEMENT ........................15 BRUSH CLEANING ..................................16 TANK AND VACUUM GRID CLEANING ............................16 SOLUTION FILTER CLEANING ..............................17 MACHINE SPEED ADJUSTMENT ..............................17 TROUBLESHOOTING ..............................18 SCRAPPING .................................. 18 909 6315 000(2)2007-06 A SCRUBTEC 343E...
All necessary operating, maintenance and repair procedures must be performed by qualifi ed personnel or by Alto Service Centers. Only original spare parts and accessories must be used. Contact Alto for service or to order spare parts and accessories, specifying the machine model and serial number. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
It indicates a caution related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol. NOTE It indicates the necessity to refer to the User Manual before performing any procedure. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Do not use the machine on slopes with a gradient exceeding the specifi cations. – Do not use the machine in particularly dusty areas. – While using this machine, take care not to cause damage to people or objects. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 43
Do not wash the machine with direct or pressurised water jets, or with corrosive substances. – The machine must be disposed of properly, because of the presence of toxic-harmful materials (electronic components, etc.), which are subject to standards that require disposal in special centres (see the Scrapping chapter). 909 6315 000(2)2007-06 A SCRUBTEC 343E...
In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine specifi c use: – Brushes/pads of different materials For further information concerning the optional accessories, contact an authorised Service Centre or Retailer. TECHNICAL DATA SCRUBTEC 343E SCRUBTEC 343E General 230 Volts 115 Volts Machine length...
USER MANUAL ENGLISH WIRING DIAGRAM Colour codes Suppressor Black Water solenoid valve Blue Frame Brown Brush/pad-holder motor Green Vacuum system motor Grey Plug Orange Brush/pad-holder switch Pink Vacuum system switch Violet White Yellow S310239A 909 6315 000(2)2007-06 A SCRUBTEC 343E...
The solution temperature must not exceed 40°C. CAUTION! Use only low-foam and non-fl ammable detergents, intended for automatic scrubber applications. Adjustments Adjust the handlebar (2) with the knobs (3) to reach a comfortable position. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
The machine speed varies according to the type of fl oor to be cleaned and the choice of using the brush or the pad. If necessary, it is possible to adjust the machine speed, according to the procedure shown in Maintenance chapter. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
After working, rinse the tank with clean water. Solution tank emptying Perform steps 1 to 4. Empty the solution tank (27) by using the drain valve (18). After working, rinse the tank with clean water. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Store the machine in a clean and dry place. FIRST PERIOD OF USE After the fi rst 8 hours, check the machine fastening and connecting parts for proper tightening. Check the visible parts for integrity and leakage. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Screw and nut tightening check Vacuum system motor carbon brush check and replacement (1) And after the fi rst 8 working hours. (2) This maintenance procedure must be performed by Alto authorised Service Center. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Remove the mounting springs (F) and then replace (or overturn) the rear blade (D). • Install the mounting springs on the front and rear blades. Install the squeegee (11) and screw tighten the handwheels (12). Connect the vacuum hose (22) to the squeegee (11). Figure 4 S310240 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Check that the compensation hole (47) is not clogged. NOTE The hole (47), allowing to compensate the air in the cover air gap, contributes to create vacuum in the tank. Close the recovery water tank cover (6). Figure 5 S311227A SCRUBTEC 343E 909 6315 000(2)2007-06 A...
After adjusting, tighten the screw (46). Install the recovery water tank as shown in Use chapter. With the machine ready to operate, perform hands-on tests of the machine and, if other adjustments are necessary, repeat steps 1 to 4. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force: – Brush – – Electrical and electronic components (*) Refer to the nearest Alto Center especially when scrapping electrical and electronic components. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 57
REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER ....................16 REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL ....................17 AFSTELLING VAN DE VOORWAARTSE SNELHEID VAN DE MACHINE ................... 17 STORINGEN LOKALISEREN ............................18 VERWIJDERING ................................18 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Alto, zorg dan dat u het model en het serienummer altijd bij de hand heeft. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
– Gebruik de machine niet in bijzonder stoffi ge ruimten. – Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 61
Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (elektronische onderdelen, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Middelste wielen op vaste as 23a. Transport-/parkeermechanisme vastgekoppeld Borstel/pad 23b. Transport-/parkeermechanisme ontkoppeld Schrobdek borstelhouder/padhouder Stekker voor stand transport-/parkeermechanisme Trekker Steun voor borstel/padhouder Bevestigingswieltjes trekker Vuilwatertank Rubber voorste trekker Tank voor reinigingsmiddel Rubber achterste trekker 10 9 S311233A SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 63
Aanzuigrooster met automatische sluiting (drijvend) Aftapopening voor vuil water Motor aanzuigsysteem Motor borstel/padhouder Schrobdek borstelhouder/padhouder Stelschroeven voor voorwaartse snelheid machine Borstel Padhouder Kastje klemmenbord Schroeven Compensatieopening Steunstang afdekking (ingeschakeld) Draairichting om de borstel/padhouder vast te koppelen S311236A 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine: – Borstels/pads van verschillende materialen Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. TECHNISCHE EIGENSCHAPPEN SCRUBTEC 343E SCRUBTEC 343E Algemeen 230 Volt 115 Volt Lengte machine 1.120 mm...
De temperatuur van het reinigingsmiddel mag niet hoger zijn dan 40°C. WAARSCHUWING! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. Afstellingen Stel het stuurwiel (2) af naar wens met behulp van de hendels (3). SCRUBTEC 343E 909 6315 000(2)2007-06 A...
De voorwaartse snelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde borstel of pad. U kunt de voorwaartse snelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk Hoofdstuk. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Tank met reinigingsmiddel legen Voer de voorgaande punten 1 tot en met 4 uit. Leeg de tank met reinigingsmiddel (27) met behulp van de uitlaatklep (18). Vul na de werkzaamheden het reservoir met schoon water. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Zet de machine op een schone, droge plek. EERSTE GEBRUIKSPERIODE Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controleer of de zichtbare onderdelen intact zijn en geen lekkage vertonen. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Reiniging van het fi lter voor de schoonmaakoplossing Controle van de bevestiging van schroeven en moeren Controle en vervanging van de koolborstels van de motor van het aanzuigsysteem (1) En na de eerste 8 bedrijfsuren. (2) Onderhoud door een geautoriseerd Alto-servicecentrum. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Verwijder de bevestigingsveren (F) en vervang de voorste rubber (D) (of draai deze om). • Monteer de bevestigingsveren op de achterste en voorste rubbers. Monteer de trekker (11) en draai de wieltjes (12) vast. Sluit de aanzuigslang (22) aan op de trekker (11). Afbeelding 4 S310240 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Via de opening (47) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peil blijft. Sluit de afdekking van de de vuilwatertank (6). Afbeelding 5 S311227A SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Plaats de vuilwatertank zoals aangegeven in het hoofdstuk Gebruik. Als de machine klaar voor gebruik is, voer de praktische controles van de machine dan uit. Herhaal punten 1 tot en met 4 als u nog meer afstellingen moet uitvoeren. 909 6315 000(2)2007-06 A SCRUBTEC 343E...
Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: – Borstel – – Elektrische en elektronische onderdelen (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Alto-kantoor. SCRUBTEC 343E 909 6315 000(2)2007-06 A...
Page 76
HEADQUARTER DENMARK Nil sk-Advance Group Sognevej 25 2605 Brøndby Denmark Tel.: (+45) 43 23 81 00 Fax: (+45) 43 43 77 00 E-mail: mail@nil sk-advance.dk SALES COMPANIES AUSTRALIA GERMANY NORWAY Nil sk-ALTO Nil sk-Advance AG ALTO Norge AS 48 Egerton St. Nil sk-ALTO Business Unit Bjørnerudveien 24 PO box 6046...
