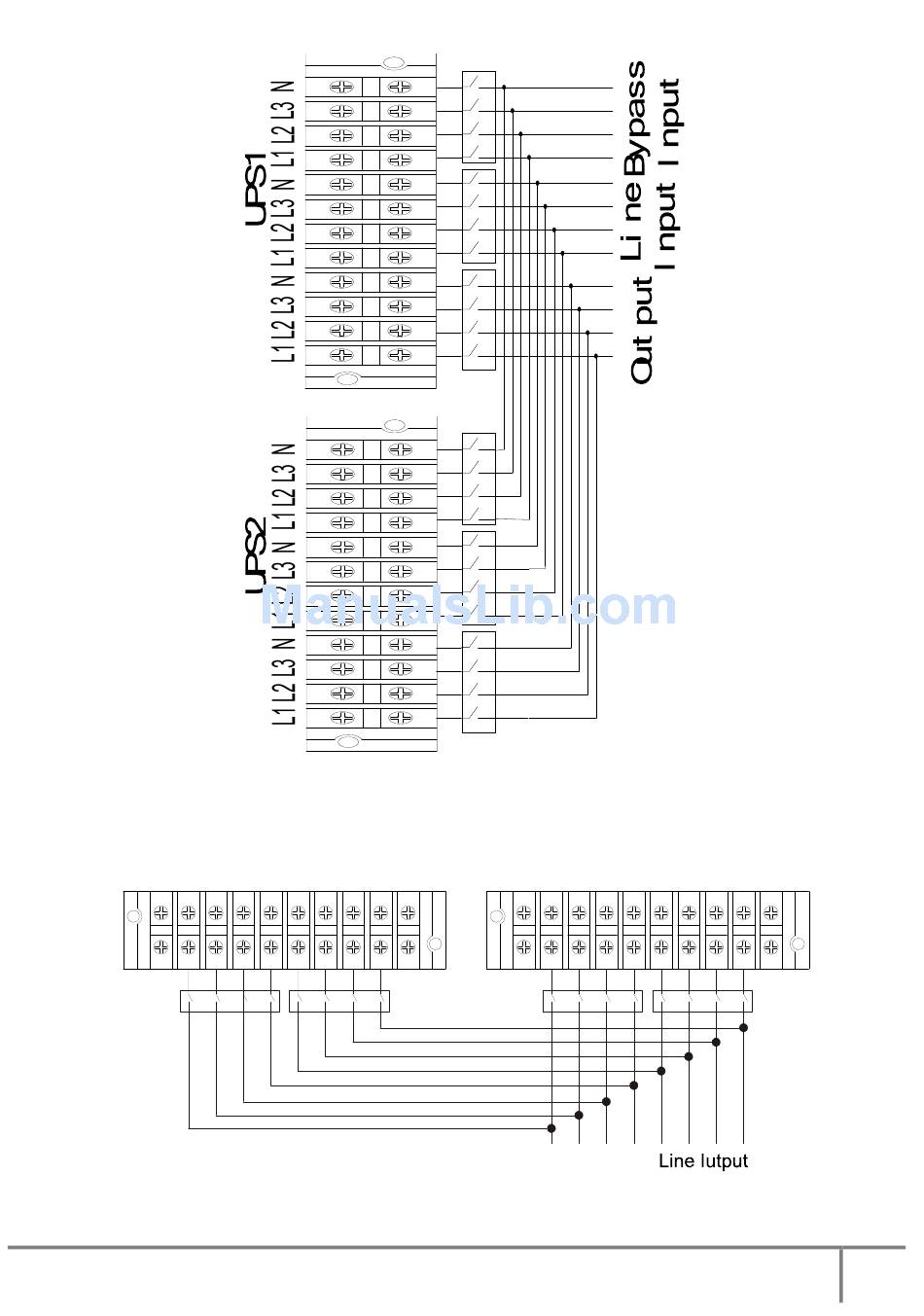

Schéma de câblage d'un système parallèle pour E4 LCD TT 10K(S) / 15K(S) / 20K(S)
UPS2 UPS1
GND L1 L2 L3 N L1 L2 L3 N GND GND L1 L2 L3 N L1 L2 L3 N GND
Output
Schéma de câblage d'un système parallèle pour E4 LCD TT 30K(S)
