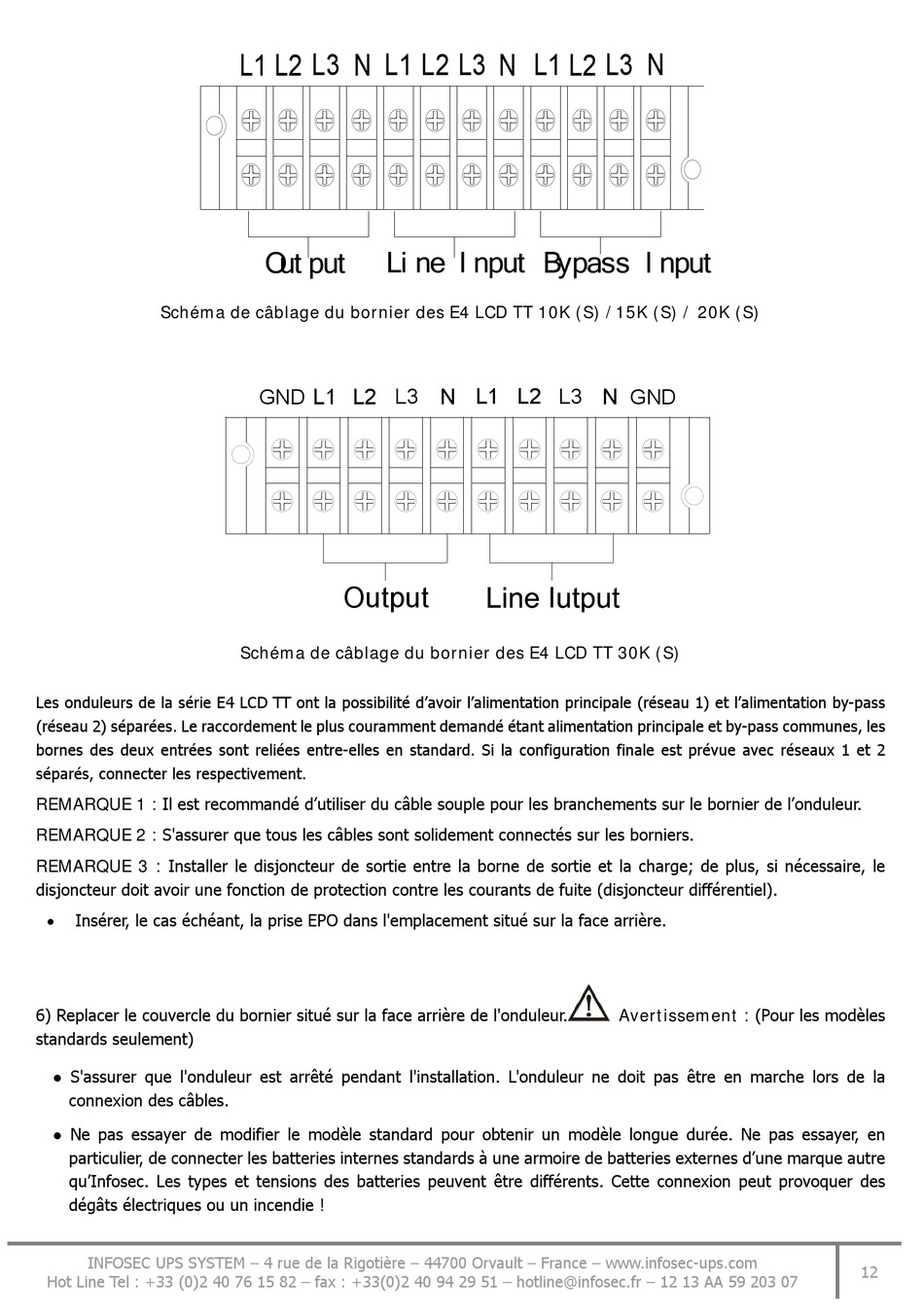

Schéma de câblage du bornier des E4 LCD TT 10K (S) /15K (S) / 20K (S)
Les onduleurs de la série E4 LCD TT ont la possibilité d'avoir l'alimentation principale (réseau 1) et l'alimentation by-pass
(réseau 2) séparées. Le raccordement le plus couramment demandé étant alimentation principale et by-pass communes, les
bornes des deux entrées sont reliées entre-elles en standard. Si la configuration finale est prévue avec réseaux 1 et 2
séparés, connecter les respectivement.
REMARQUE 1 : Il est recommandé d'utiliser du câble souple pour les branchements sur le bornier de l'onduleur.
REMARQUE 2 : S'assurer que tous les câbles sont solidement connectés sur les borniers.
REMARQUE 3 : Installer le disjoncteur de sortie entre la borne de sortie et la charge; de plus, si nécessaire, le
disjoncteur doit avoir une fonction de protection contre les courants de fuite (disjoncteur différentiel).

Insérer, le cas échéant, la prise EPO dans l'emplacement situé sur la face arrière.
6) Replacer le couvercle du bornier situé sur la face arrière de l'onduleur.
standards seulement)
● S'assurer que l'onduleur est arrêté pendant l'installation. L'onduleur ne doit pas être en marche lors de la
connexion des câbles.
● Ne pas essayer de modifier le modèle standard pour obtenir un modèle longue durée. Ne pas essayer, en
particulier, de connecter les batteries internes standards à une armoire de batteries externes d'une marque autre
qu'Infosec. Les types et tensions des batteries peuvent être différents. Cette connexion peut provoquer des
dégâts électriques ou un incendie !
