DFI X58-T3EH6 User Manual

Hide thumbs Also See for X58-T3EH6:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

System Board

User's Manual
935-DX5831-000G
08600850E

Advertisement

Table of Contents
loading

Related Manuals for DFI X58-T3EH6

Summary of Contents for DFI X58-T3EH6

  • Page 1: System Board

    System Board User’s Manual 935-DX5831-000G 08600850E...

  • Page 2: Fcc And Doc Statement On Class B

    Copyright This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transfor- mation/adaptation without the prior written permission from the copyright hold- ers.

  • Page 3: Table Of Contents

    Table of Contents About this Manual................Warranty....................Static Electricity Precaution..............Safety Measures..................About the Package................Before Using the System Board............System Board Layout................English..................... Français....................Deutsch....................Italiano....................Español....................Debug LED POST and Troubleshooting ........

  • Page 4: About This Manual

    (Main Board Utility CD) will appear. Click the “TOOLS” icon then click “Manual” on the main menu. For additional information on the system board, please download the complete version of the manual from DFI’s website. Visit www.dfi.com. Warranty 1.

  • Page 5: Static Electricity Precaution

    Introduction Static Electricity Precautions It is quite easy to inadvertently damage your PC, system board, components or devices even before installing them in your system unit. Static electrical discharge can damage computer components without causing any signs of physical damage. You must take extra care in handling them to ensure against electrostatic build-up.

  • Page 6: About The Package

    Introduction About the Package The system board package contains the following items. If any of these items are missing or damaged, please contact your dealer or sales representative for assistance. One system board One IDE round cable One floppy round cable Two Serial ATA data cables One power cable with 2 Serial ATA power connectors Smart connectors...

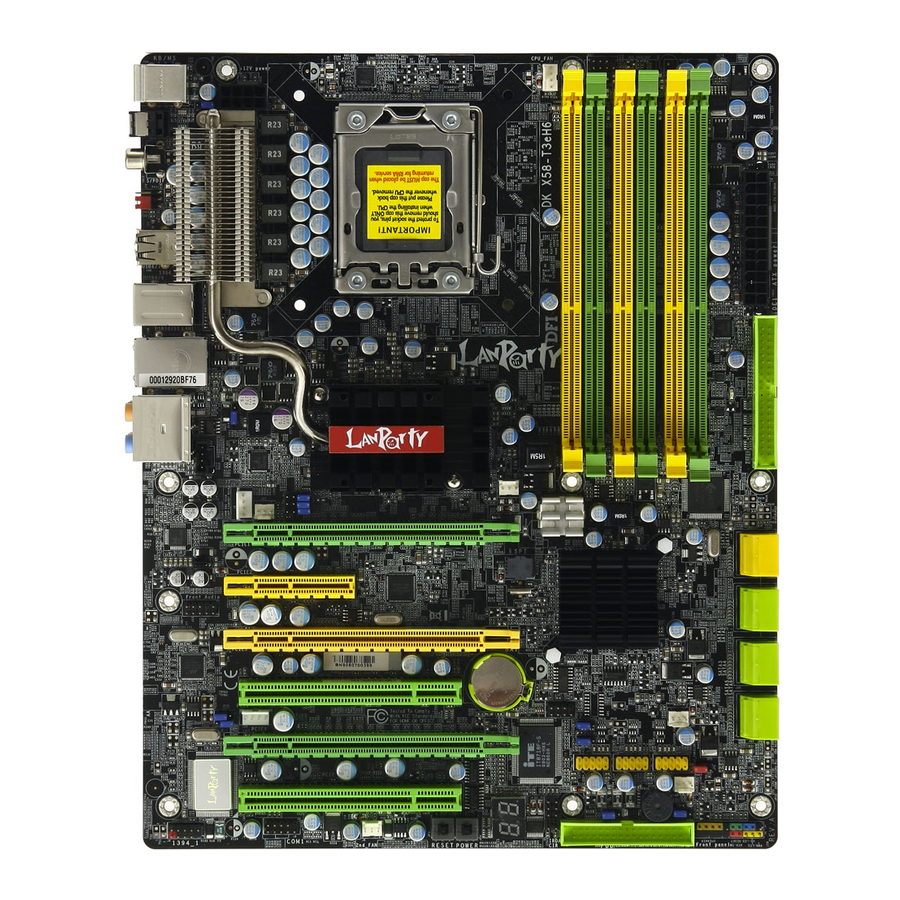

  • Page 7: System Board Layout

    Introduction System Board Layout CPU fan DRAM Power LED PS/2 power DIMM 2 DIMM 4 DIMM 6 Mouse select DIMM 1 DIMM 3 DIMM 5 (J ) Optical 12V power S/PDIF-out Coaxial RCA power S/PDIF-out Clear CMOS (JP10) USB 6-7 1394-0 USB 8-9 USB 10-11...

  • Page 8: English

    English Chapter 1 - Specifications Processor • LGA 1366 socket for Intel Core i7 processors ® • Intel QuickPath Interconnect (QPI) technology - point-to-point ® interface that connects to X58; providing a dynamically scalable interconnect for increased bandwidth, lower latency and stability •...
  • Page 9 English Storage • Intel ICH10R chip - Intel Matrix Storage technology - Supports up to 6 SATA devices - SATA speed up to 3Gb/s - RAID 0, RAID 1, RAID 0+1 and RAID 5 • JMicron JMB363 PCI Express to SATA and PATA host controller - Supports up to 2 UltraDMA 100Mbps IDE devices - Supports 2 SATA devices - SATA speed up to 3Gb/s...

  • Page 10: Jumper Settings

    English Chapter 2 - Hardware Installation Jumper Settings Clear CMOS Data JP10 1-2 On: Normal 2-3 On: (default) Clear CMOS Data 1-2 On: Normal 2-3 On: (default) Clear CMOS Data If you encounter the following, a) CMOS data becomes corrupted. b) You forgot the supervisor or user password.

  • Page 11: Usb Power Select

    English PS/2 Power Select 1-2 On: 5V 2-3 On: (default) 5VSB Important: The 5VSB power source of your power supply must suppor t ≥720mA. Selecting 5VSB will allow you to use the PS/2 keyboard or PS/2 mouse to wake up the system. USB Power Select USB 6-11 (JP5)
  • Page 12 English Speaker On/Off Select Buzzer 2-3 On: 1-2 On: Speaker Off Speaker On (default) The system board is equipped with a buzzer which serves as the PC’s speaker. By default the buzzer is “on” allowing you to hear the system’s beep messages and warnings. If you intend to use an exter- nal speaker, turn this function off by setting JP8 pins 1 and 2 to On.
  • Page 13 English Safe Boot 1-2 On: 2-3 On: Default Safe boot This jumper is used to safely reboot the system whenever the sys- tem hangs and you are unable to restart the system. 1. Power-off the system then unplug the power cord. 2.

  • Page 14: Secondary Rtc Reset

    English Secondary RTC Reset JP12 1-2 On: Normal 2-3 On: (default) RTC reset When the RTC batter y is removed, this jumper resets the manageability register bits in the RTC. Note: 1. The SRTCRST# input must always be high when all other RTC power planes are on.
  • Page 15 English CPU FSB Select JP13 JP14 JP15 By default, JP13 to JP15 are set to pins 1 and 2 On. This setting will allow the system to automatically run according to the CPU’s FSB. If you want to change the setting, please refer to the table below. By CPU FSB 800 FSB 1066...
  • Page 16 English CPU_VTT Select JP26 1-2 On 2-3 On JP27 1-2 On 2-3 On JP26 and JP27 are used to select the CPU’s voltage. JP26 JP27 CPU_VTT 1.2V (default) 1-2 On 1-2 On 2-3 On 2-3 On 1.4V 1.6V 2-3 On 1-2 On Rear Panel I/O Ports Center/...
  • Page 17 English PS/2 Ports and IEEE 1394 Ports PS/2 Mouse PS/2 KB 1394-0 1394-1 PS/2 Mouse and PS/2 Keyboard Ports These ports are used to connect a PS/2 mouse and a PS/2 key- board. IEEE 1394 Ports The IEEE 1394-0 port is used to connect audio/video devices or storage peripherals.
  • Page 18 English USB Ports and LAN Port USB 7 USB 6 USB 9 USB 8 USB 11 USB 10 USB 4-5 USB 0-1 USB 2-3 USB Ports The USB ports are used to connect USB 2.0/1.1 devices. The 10-pin connectors allow you to connect 6 additional USB 2.0/1.1 ports. Your USB ports may come mounted on a card-edge bracket.
  • Page 19 English Audio and CD-In Rear audio Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L Front audio Right audio channel Ground CD-in Ground Left audio channel Rear Panel Audio Center/Subwoofer Jack (Orange) This jack is used to connect to the center and subwoofer speak- ers of the audio system.

  • Page 20: Serial Ata Connectors

    English Mic-in Jack (Pink) This jack is used to connect an external microphone. Front Audio The front audio connector is used to connect to the line-out and mic-in jacks that are at the front panel of your system. CD-in The CD-in connector is used to receive audio from a CD-ROM drive, TV tuner or MPEG card.
  • Page 21 English Floppy Disk Drive Connector and IDE Connector Floppy Disk Drive Connector The floppy disk drive connector is used to connect a floppy drive. Insert one end of the floppy cable into this connector and the other end-most connector to the floppy drive. The colored edge of the cable should align with pin 1 of this connector.
  • Page 22 English IrDA, CIR and Serial (COM) Connectors CIRTX IRTX Ground Ground CIRRX IRRX N. C. N. C. 5VSB IrDA CIR IrDA and CIR Connectors These connectors are used to connect an IrDA module and/or CIR module. Note: The sequence of the pin functions on some IrDA/CIR cable may be reversed from the pin function defined on the system board.

  • Page 23: Cooling Fan Connectors

    English Cooling Fan Connectors Ground Power Sense N. C. Ground Speed Power Control CPU fan Fan 3 Power Ground N. C. Power Ground N. C. System fan NB fan Power Ground N. C. Ground N. C. Power Fan 1 Fan 2 These fan connectors are used to connect cooling fans.
  • Page 24 English EZ Touch Switches Reset Power The presence of the power switch and reset switch on the system board are user-friendly especially to DIY users. They provide conven- ience in powering on and/or resetting the system while fine tuning the system board before it is installed into the system chassis.
  • Page 25 English LEDs DRAM Power LED Standby Power LED Diagnostic DRAM Power LED This LED will light when the system’s power is on. Standby Power LED This LED will light when the system is in the standby mode. Diagnostic LED The Diagnostic LED displays POST codes. POST (Power-On Self Tests) which is controlled by the BIOS is performed whenever you power-on the system.

  • Page 26: Power Connectors

    English Power Connectors Use a power supply that complies with the ATX12V Power Supply Design Guide Version 1.1. An ATX12V power supply unit has a standard 24-pin ATX main power connector that must be inserted into this connector. 1 2 2 4 +3.3VDC +12VDC +5VDC...
  • Page 27 English The power connectors from the power supply unit are designed to fit the 24-pin and 8-pin connectors in only one orientation. Make sure to find the proper orientation before plugging the connectors. The FDD-type power connectors are additional power connector.s If you are using more than one graphics cards, we recommend that you plug power cables from your power supply unit to the 5V/12V power connectors.
  • Page 28 English Restarting the PC Normally, you can power-off the PC by: 1. Pressing the power button at the front panel of the chassis. 2. Pressing the power switch that is on the system board (note: not all system boards come with this switch). If for some reasons you need to totally cut off the power supplied to the PC, switch off the power supply or unplug the power cord.

  • Page 29: Front Panel Connectors

    English Front Panel Connectors RESET SPEAKER HD-LED PWR-LED ATX-SW HD-LED: Primary/Secondary IDE LED This LED will light when the hard drive is being accessed. RESET: Reset Switch This switch allows you to reboot without having to power off the system thus prolonging the life of the power supply or system. SPEAKER: Speaker Connector This connects to the speaker installed in the system chassis.
  • Page 30 English Note: If a system did not boot-up and the Power/Standby LED did not light after it was powered-on, it may indicate that the CPU or memory module was not installed properly. Please make sure they are properly inserted into their corresponding socket. Pin Assignment HD-LED HDD LED Power...

  • Page 31: Pci Express Slots

    English PCI Express Slots PCIE 1 PCIE 2 PCIE 3 PCIE 4 PCI Express x16 Install PCI Express x16 graphics card, that comply to the PCI Ex- press specifications, into the PCI Express x16 slot. To install a graph- ics card into the x16 slot, align the graphics card above the slot then press it down firmly until it is completely seated in the slot.
  • Page 32 English Smart Connectors The Smart Connectors (USB, IEEE 1394 and Front Panel) serve as extended connectors allowing you to easily connect cables to the connectors that are on the system board. This is specially advantageous when using the front panel connectors as this will prevent wrong cable connection.

  • Page 33: Raid Levels

    English Chapter 3 - RAID The Intel ICH10R chip alows configuring RAID on Serial ATA drives connected to SATA 1 to SATA 6. It supports RAID 0, RAID 1, RAID 0+1 and RAID 5. The JMicron JMB363 chip allows configuring RAID on another 2 Se- rial ATA drives connected to SATA 7 and SATA 8.
  • Page 34 English Settings To enable the RAID function, the following settings are required. 1. Connect the Serial ATA drives. 2. Configure Serial ATA in the Award BIOS. 3. Configure RAID in the RAID BIOS. 4. Install the RAID driver during OS installation. 5.
  • Page 35 Step 5: Install the Intel Matrix Storage Manager Step 6: Install the JMB36X Driver For steps 5 and 6, refer to the complete version of the manual for steps on installing the utlity and driver. Please download the manual from DFI’s website. Visit www.dfi.com.

  • Page 36: Français

    Français Chapitre 1 - Spécifications Processeur • Interface de connexion LGA 1366 pour processeurs Intel ® Core • Technologie Intel QuickPath Interconnect (QPI) – Interface de ® point à point qui se connecte au X58, appor tant une interconnexion dynamiquement extensible pour l’obtention d’une plus grande bande passante, plus de stabilité...
  • Page 37 Français Stockage • Intel ICH10R Chipset - Technologie de Intel Matrix Storage - 6 dispositifs de SATA - SATA allant jusqu’à 3Gb/s - RAID 0, RAID 1 RAID 0+1 et RAID 5 • JMIcron JMB363 PCI Express et SATA et PATA - Supporte des disques durs jusqu’à...
  • Page 38 Français Chapitre 2 - Installation de Matériel Cavalier Effacer les Données CMOS JP10 1-2 On: Normal 2-3 On: (default) Clear CMOS Data 1-2 On: Normal 2-3 On: (default) Clear CMOS Data Si vous rencontrez les éléments suivants, a) Données CMOS devenant corrompues b) Vous avez oublié...
  • Page 39 Français 1. Débrancher le système et retirer le cordon d’alimentation. 2. Mettre les broches du JP2/JP10 2 et 3 sur ON Attendre quelques secondes et remettre JP2/JP10 par défaut, broches 1 et 2 On. 3. Rebrancher maintenant le cordon d’alimentation et allumer le système.
  • Page 40 Français Sélectionner l’alimentation PS/2 1-2 On: 5V 2-3 On: (default) 5VSB Important: La source d’alimentation 5VSB de votre alimentation doit suppor tée ≥720mA. En sélectionnant 5VSB, vous pourrez utiliser le clavier PS/2 ou la souris PS/2 pour “réveiller” le système. Sélectionner l’alimentation USB USB 6-11 (JP5)
  • Page 41 Français Sélection des Haut-parleurs ON/OFF Buzzer 1-2 On: 2-3 On: Speaker Off Speaker On (default) La carte système est équipée d’un avertisseur sonore qui sert en tant que haut-parleur du PC. Par défaut l’avertisseur sonore est « ON » permettant d’entendre les « bips » des messages et les aver tissements.
  • Page 42 Français Amorce Sécurisée 1-2 On: 2-3 On: Default Safe boot Ce cavalier est utilisé pour rebooter le système en toute sécurité quand il se bloque ou que vous ne réussissez pas à le redémarrer. 1. Débrancher le système et retirer le cordon d’alimentation. 2.
  • Page 43 Français Réinitialisation de l’horloge Temps Réel Secondaire JP12 1-2 On: Normal 2-3 On: (default) RTC reset Lorsque la pile de l’horloge est enlevée, ce cavalier réinitialise la capacité de gestion des octets du registre de l’horloge. Note: L’entrée SRTCRST# doit toujours être élevée lorsque toutes les autres couches Power plane de l’horloge sont ON.
  • Page 44 Français Sélectionner le FSB du Processeur. JP13 JP14 JP15 Par défaut, les trois cavaliers sont tous réglés avec les broches 1 et 2 On.Ce réglage permettra au système de fonctionner automatiquement en fonction du FSB du processeur. Si vous désirez modifier le réglage, veuillez vous référer au tableau ci-dessous.
  • Page 45 Français Sélectionner le CPU_VTT JP26 1-2 On 2-3 On JP27 1-2 On 2-3 On JP26 JP27 CPU_VTT 1-2 On 1-2 On 1.2V (default) 1.4V 2-3 On 2-3 On 2-3 On 1-2 On 1.6V Ports I/O de l’arrière du Panneau Center/ Subwoofer Rear R/L souris...
  • Page 46 Français Ports PS/2 et IEEE 1394 PS/2 Mouse PS/2 KB 1394-0 1394-1 Ports Souris PS/2 et Clavier PS/2 Ces ports sont utilisés pour raccorder une souris PS/2 et un clavier PS/2. Ports IEEE 1394 Le port IEEE 1394-0 est utilisé pour raccorder les appareils audio/ video ou les périphériques de stockage.
  • Page 47 Français Ports USB et LAN USB 7 USB 6 LAN 1 USB 9 USB 8 LAN 2 USB 11 USB 10 USB 4-5 USB 0-1 USB 2-3 Ports USB Les ports USB sont utilisés pour raccorder des appareils USB 2.0/ 1.1.
  • Page 48 Français Audio et CD-In Rear audio Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L Front audio Right audio channel Ground CD-in Ground Left audio channel Prise de caisson de basse/central (Center/Subwoofer) (orange) Cette prise est utilisée pour se connecter aux haut-parleurs de basse et centraux du système audio.
  • Page 49 Français Prise de sortie (Citron) Cette prise est utilisée pour se connecter aux haut-parleurs avant droits et gauches du système audio. Prise entrée micro (rose) Cette prise est utilisée pour connecter un microphone externe. Connecteur audio frontal Le connecteur audio frontal est utilisé pour raccorder les prises micro d’entrée et les sorties de ligne (line-out) sur le panneau frontal de votre système.
  • Page 50 Français Connecteurs I/O Les Connecteurs en Série ATA SATA 7-8 SATA 1-2 SATA 3-4 SATA 5-6 Les connecteurs en série ATA (SATA) sont utilisés pour raccorder les disques durs ATA en série. Relier une extrémité du câble en série ATA au connecteur en série ATA et l’autre extrémité sur votre appareil en série ATA.
  • Page 51 Français Connecteur de Lecteur de Disquettes et Connecteur IDE Connecteur de Lecteur de Disquettes Le connecteur de lecteur de disquettes est utilisé pour raccorder le lecteur de disquettes. Il possède un mécanisme d’inser tion qui empêche sa mauvaise installation. Insérer une extrémité du câble du lecteur de disquette dans ce connecteur et l’autre dans le lecteur de disquette.
  • Page 52 Français Connecteurs IrDA, CIR et en Série (COM) CIRTX IRTX Ground Ground CIRRX IRRX N. C. N. C. 5VSB IrDA CIR Connecteurs IrDA et CIR .Ces connecteurs sont utilisés pour raccorder le module IrDA ou/et le module CIR. Note: La séquence de la fonction des broches (signal) sur certains câbles IrDA/CIR peut être inversée à...
  • Page 53 Français sur un support encartable. Installer le support encartable dans une fente disponible à l’arrière du châssis du système et raccorder le câble du port en série à ce connecteur. Le bord coloré du câble devrait être aligné avec l’ergot 1 de ce connecteur. Connecteurs de Ventilateur de Refroidissement Ground Power...
  • Page 54 Français Commutateurs à Touche EZ Reset Power La présence des commutateurs d’alimentation et de réinitialisation sur la carte système est conviviale et par ticulièrement pour les utilisateurs étant bricoleurs. Ils sont très pratiques pour allumer ou réinitialiser le système tout en ajustant la carte système avant l’installation sur le châssis.
  • Page 55 Français Voyants DEL Voyant d’alimentation DRAM Voyant d’alimentation à l’état Veille Voyant DEL de Diagnostic Voyant DEL d’alimentation DRAM Ce voyant DEL s’allumera lorsque le système est allumé. Voyant DEL d’alimentation à l’état de Veille Ce voyant DEL s’allumera lorsque le système est en mode veille. Voyant DEL de Diagnostic Le voyant DEL de diagnostic affiche les codes POST.
  • Page 56 Français Connecteurs d’alimentation Utiliser une alimentation électrique conforme à la version 1.1 du guide d’alimentation électrique ATX12V. Une unité d’alimentation électrique ATX12V possède un connecteur d’alimentation principale ATX à 24 broches qui doit être inséré dans ce connecteur. 1 2 2 4 +3.3VDC +12VDC +5VDC...
  • Page 57 Français Les connecteurs d’alimentation de l’unité d’alimentation électrique sont conçus pour s’adapter aux connecteurs à 24 et 8 broches seulement dans une direction. S’assurer d’observer la bonne orienta- tion avant de brancher les connecteurs. Les connecteurs d’alimentation de type FDD sont des connecteurs supplémentaires d’alimentation.
  • Page 58 Français Redémarrage du PC Normalement vous pouvez éteindre le PC en : 1. Appuyant sur le bouton d’alimentation sur le panneau frontal du chassis. 2. En appuyant sur le commutateur d’alimentation se trouvant sur la carte système (note : toutes les cartes systèmes ne possèdent pas ce commutateur) Si, pour quelque raison que ce soit, vous devez éteindre l’alimentation du PC, éteindre l’alimentation ou débrancher le cordon d’alimentation.
  • Page 59 Français Connecteurs Frontaux du Panneau RESET SPEAKER HD-LED PWR-LED ATX-SW HD-LED: Voyant DEL IDE Principal/Secondaire Ce voyant DEL s’allumera lorsqu’on accède au disque dur. RESET: Commutateur de Réinitialisation Ce commutateur vous permet de redémarrer sans avoir à éteindre le système et par conséquent en permettant une durée de vie de l’alimentation ou du système prolongée.
  • Page 60 Français PWR-LED: Voyant DEL d’alimentation / état de veille Ce voyant DEL s’allumera lorsque le système est allumé. Lorsque le système est sur le statut S1 (POS – alimentation suspendue) ou S3 (STR – suspendue dans la RAM), il clignotera toutes les secondes. Note: Si le système n’a pas démarré...
  • Page 61 Français Fentes PCI Express PCIE 1 PCIE 2 PCIE 3 PCIE 4 PCI Express x16 Installer la carte graphique PCI Express X 16 se conformant aux spécifications PCI Express dans la fente X 16 du PCI Express. Pour installer une car te graphique dans la fente x16, aligner la carte graphique au-dessus de la fente et appuyer vers le bas fermement jusqu’à...
  • Page 62 Français Connecteurs Smart Les connecteurs Smart (USB, IEEE 1394 et panneau avant) servent de rallonge de connecteurs vous permettant de facilement raccorder des câbles aux connecteurs se trouvant sur la car te mère. Ceci est par ticulièrement utile aux connecteurs du panneau avant car cela empêchera le raccordement de câbles ne convenant pas.
  • Page 63 Français Chapitre 3 - RAID La puce Intel ICH10R permet la configuration RAID sur les lecteurs Série ATA connectés du SATA 1 au SATA 6. Elle supporte les systèmes RAID 0, RAID 1, RAID 0+1 et RAID 5. La puce JMicron JMB363 permet la configuration RAID sur deux autres lecteurs Série Serial ATA connectés à...
  • Page 64 Français RAID 5 RAID 5 répar tit en écriture les données et les informations concernant la parité sur les disques durs. Il est insensible aux défaillances et permet d’obtenir de bien meilleures performances des disques durs ainsi qu’une capacité de stockage accrue. Réglages Pour activer la fonctionnalité...
  • Page 65 Français Etape 3 : Configurer le système RAID dans le BIOS RAID Configurer le système RAID dans le BIOS RAID Intel. Lorsque le système démarre et que tous les disques durs ont été détectés, le message de statut du BIOS Intel apparaîtra. Appuyer sur la touche <Ctrl>+<I>...
  • Page 66 Etape 5: Installer le Intel Matrix Storage Manager Etape 6: Installer le driver de JMB36X Se référer à la version complète du manuel pour les étapes d’installation du progiciel et du pilote. Veuillez télécharger le manuel depuis le site Web de DFI: www.DFI.com.

  • Page 67: Deutsch

    Deutsch Kapitel 1 - Spezifikation Prozessor • LGA 1366 Steckplatz für Intel Core i7 Prozessoren ® • Intel® QuickPath Interconnect (QPI) Technology - Point-to-Point Schnittstelle zum Anschluss an X58; bietet eine dynamische skalierbare Verbindung für verbesser te Bandbreite, geringere Latenz und Stabilität •...
  • Page 68 Deutsch • JMicron JMB363 PCI Express und SATA und PATA - Unterstützung der Festplatten bis zum UltraDMA 100Mbps - 2 SATA-Vorrichtungen - SATA bis zu 3Gb/s schnell - RAID 0 und RAID 1 Porte an der • 1 Mini-DIN-6-Anschluß für eine PS/2-Maus Rückwand •...
  • Page 69 Deutsch Kapitel 2 - Installieren des Hardware Jumper Löschen der CMOS Daten JP10 1-2 On: Normal 2-3 On: (default) Clear CMOS Data 1-2 On: Normal 2-3 On: (default) Clear CMOS Data Sollten Sie eins der folgenden Probleme haben, a) die CMOS Daten sind beschädigt. b) Sie haben das Supervisor oder User Passwort vergessen.
  • Page 70 Deutsch 1. Schalten Sie das System aus und ziehen Sie den Netzstecker. 2. Setzen Sie die JP2/JP10 Pins 2 und 3 auf On. Warten Sie nun einige Sekunden und setzen Sie dann die JP2/JP10 Pins zurück in die Ausgangsposition, Pins 1 und 2 On. 3.
  • Page 71 Deutsch PS/2 Power Wählen Sie 1-2 On: 5V 2-3 On: (default) 5VSB Wichtig: 5VSB Stromquelle Ihres Netzteils muss ≥720mA unterstützen. Die Auswahl von 5VSB erlaubt es Ihnen, Ihr System per PS/2 Key- board oder PS/2 Maus aufzuwecken. USB Power Wählen Sie USB 6-11 (JP5) 1-2 On: 5V...
  • Page 72 Deutsch Speaker On/Off Auswahl Buzzer 1-2 On: 2-3 On: Speaker Off Speaker On (default) Das Systemboard ist mit einem Summer ausgestattet, der als Lautsprecher des PC’s dient. Ab Werk ist die Standardeinstellung des Summers “on” wodurch Sie die Warnungen und Piep-Nachrichten des Systems hören.
  • Page 73 Deutsch Zulässiger Start 1-2 On: 2-3 On: Default Safe boot Brücke ist benutzt, um das System zulässig neu zustarten, wenn das System hängt und Sie das System nicht neu starten können. 1. Schalten Sie das System aus und ziehen Sie den Netzstecker. 2.
  • Page 74 Deutsch Sekundären RTC-Reset JP12 1-2 On: Normal 2-3 On: (default) RTC reset Wird die RTC-Batterie entfernt, setzt diese Steckbrücke die Handhabbarkeit der Registerbits der RTC zurück. Hinweis: 1. Der SRTCRST# Input muss immer hoch sein, wenn alle anderen RTC Versorgungslagen laufen. 2.
  • Page 75 Deutsch CPU-FSB wählen Sie JP13 JP14 JP15 Standardmäßig sind alle drei Steckbrücken auf die Pins 1 und 2 gesetzt. Auf diese Weise läuft das System entsprechend dem Frontside Bus der CPU. Falls Sie die Einstellungen ändern wollen, finden Sie Informationen in der folgenden Tabelle. By CPU FSB 1333 FSB 800...
  • Page 76 Deutsch CPU_VTT wählen Sie JP26 1-2 On 2-3 On JP27 1-2 On 2-3 On JP26 JP27 CPU_VTT 1-2 On 1-2 On 1.2V (default) 2-3 On 2-3 On 1.4V 2-3 On 1-2 On 1.6V Rückseite I/O Ports Center/ Subwoofer Rear R/L PS/2 Mouse Line-in...
  • Page 77 Deutsch PS/2 Ports und IEEE 1394 Ports PS/2 Mouse PS/2 KB 1394-0 1394-1 PS/2 Maus und PS/2 Keyboard Ports Diese Ports werden zum Anschluss von PS/2 Maus und PS/2 Key- board verwendet. IEEE 1394 Ports Der IEEE 1394-0 Port dient dem Anschluss von Audio-/Video- Geräten oder externen Massenspeichern.
  • Page 78 Deutsch USB Ports und LAN Ports USB 7 USB 6 LAN 1 USB 9 USB 8 LAN 2 USB 11 USB 10 USB 4-5 USB 0-1 USB 2-3 USB Ports Über die USB Ports verbinden Sie USB 2.0/1.1 Geräte. Die 10-Pin Anschlüsse erlauben Ihnen den Anschluss von 6 zusätzlichen USB 2.0/1.1 Ports.
  • Page 79 Deutsch Audio und CD-In Rear audio Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L Front audio Right audio channel Ground CD-in Ground Left audio channel Center/Subwoofer Stecker (Orange) Mit diesem Stecker verbinden Sie die Center und Subwoofer Lautsprecher Ihres Audiosystems mit dem System. Rear Right/Left Jack (Schwarz) Mit diesem Stecker verbinden Sie die hinten links und hinten rechts Lautsprecher Ihres Audiosystems mit dem System.
  • Page 80 Deutsch Mic-in Stecker (Pink) Mit diesem Stecker verbinden Sie ein externes Mikrophon mit dem System. Front Audio Anschluss Mit dem Front Audio Anschluss werden die line-out und mic-in Stecker die sich an der Frontseite des Gehäuses befinden verbunden. CD-in Anschluss Der CD-in Anschluss wird verwendet, um Audio von einem CD- ROM Laufwerk, einer TV Tuner oder MPEG-Karte zu empfangen.
  • Page 81 Deutsch I/O Anschlüsse Serial ATA Anschlüsse SATA 7-8 SATA 1-2 SATA 3-4 SATA 5-6 Über die Serial ATA (SATA) Anschlüsse werden Serial ATA Laufwerke angeschlossen. Verbinden Sie das eine Ende des Serial ATA Kabels mit dem Serial ATA Anschluss und das andere Ende mit Ihrem Serial ATA Gerät.
  • Page 82 Deutsch Floppy Disk Drive Anschluss und IDE Anschluss Floppy Disk Drive Anschluss Über den Floppy Disk Drive Anschluss werden Floppy-Laufwerke angeschlossen. Er verfügt über einen Verbindungsmechanismus der eine Fehlinstallation vermeidet. Verbinden Sie ein Ende des Floppy- Kabels mit dem Anschluss auf dem Board und das andere Ende mit dem Floppy-Laufwerk.
  • Page 83 Deutsch IrDA, CIR und Serial (COM) Anschlüsse CIRTX IRTX Ground Ground IRRX CIRRX N. C. N. C. 5VSB IrDA CIR IrDA und CIR Anschlüsse Über diese Anschlüsse werden IrDA Module und/oder CIR Module angeschlossen. Bitte beachten: Die Anordnung der PIN-Funktionen kann bei einigen IrDA/CIR Kabeln abweichend von der Anordnung auf dem Systemboard sein.
  • Page 84 Deutsch sein. Installieren Sie das Blech in eine verfügbare Halterung an der Rückseite des Gehäuses und verbinden Sie das Kabel des seriellen Ports mit dem entsprechenden Anschluss. Das farblich markier te Ende des Kabels muss mit Pin 1 des Anschlusses in Übereinstimmung gebracht werden.
  • Page 85 Deutsch EZ Touch Schalter Reset Power Das Vorhandensein von Power- und Reset-Schaltern auf dem Systemboard ist speziell für DIY-User sehr anwenderfreundlich. Sie bieten die Möglichkeit bequem das System ein-/auszuschalten und einen Reset durchzuführen und somit die Einstellungen des Systemboards zu verfeinern bevor es in ein Gehäuse eingebaut wird. Download Flash BIOS Anschlüsse...
  • Page 86 Deutsch LEDs DRAM Power LED Standby Power LED Diagnostic DRAM Power LED Diese LED leuchtet wenn das System eingeschaltet ist. Standby Power LED Diese LED leuchtet wenn das System im Standby Modus ist. Diagnostic LED Die Diagnostic LED zeigt POST Codes an. POST (Power-On Self Tests), die durch das BIOS gesteuert werden, werden bei jedem Start des Systems durchgeführt.
  • Page 87 Deutsch Stromanschlüsse Verwenden Sie ein Netzteil, dass den ATX12V Netzteil Designrichtlinien Version 1.1 entspricht. Ein ATX12V Netzteil verfügt über einen standard 24-Pin ATX Hauptstromanschluss. Verbinden Sie diese Stromanschlüsse. 1 2 2 4 +3.3VDC +12VDC +5VDC +12VDC +5VDC +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC...
  • Page 88 Deutsch Die Stromanschlüsse des Netzteils sind so entworfen, dass die die 24-Pin und 8-Pin Anschlüsse nur in einer Ausrichtung verbunden werden können. Stellen Sie sicher, dass die Ausrichtung korrekt ist bevor Sie die Anschlüsse verbinden. Die FDD-Typ Stromanschlüsse sind zusätzliche Stromanschlüsse. Sollten Sie mehr als eine Grafikkarte verwenden, so empfehlen wir, dass Sie die Stromkabel des Netzteils mit den 5V/12V Stromanschlüssen verbinden.
  • Page 89 Deutsch Neustart des PC’s In der Regel lässt sich der PC wie folgt ausschalten: 1. Betätigung des Power-Schalters auf der Frontseite des Gehäuses. oder 2. Betätigung des Power-Schalters der sich auf dem Systemboard befindet (Anmerkung: nicht alle Systemboards verfügen über diesen Schalter).
  • Page 90 Deutsch Frontanschlüsse RESET SPEAKER HD-LED PWR-LED ATX-SW HD-LED: Primäre/Sekundäre IDE LED Diese LED leuchtet auf, wenn auf die Festplatte zugegriffen wird. RESET: Reset-Schalter Dieser Schalter erlaubt es Ihnen einen Neustart durchzuführen ohne die Stromzufuhr zu unterbrechen. Dadurch wird die Lebensdauer des Netzteils und des Systems verlängert.
  • Page 91 Deutsch PWR-LED: Power/Standby LED Diese LED leuchtet, wenn die Stromzufuhr des Systems eingeschaltet ist. Sollte das System sich im S1 (POS - Power On Suspend) oder S3 (STR - Suspend To RAM) Status befinden, so blinkt die LED einmal pro Sekunde. Bitte beachten: Sollte das System nicht hochfahren und die Power/Standby LED nicht aufleuchten nachdem Sie den Power-Schalter betätigt...
  • Page 92 Deutsch PCI Express Steckplätze PCIE 1 PCIE 2 PCIE 3 PCIE 4 PCI Express x16 Installieren Sie eine PCI Express x16 Grafikkarte, die den PCI Express Spezifikationen entspricht in den PCI Express x16 Steckplatz. Zur Instal- lation der Grafikkarte in den x16 Steckplatz richten Sie die Grafikkarte über dem Steckplatz aus und drücken sie dann in den Steckplatz bis sie fest sitzt.
  • Page 93 Deutsch Smart Connectoren Die Smart Connectoren (USB, IEEE 1394 und Front Panel) dienen als erweiterte Stecker, die ein bequemes Anschließen von Kabeln an die Buchsen der System-Platine ermöglichen. Dies ist ein besonderer Vorteil bei den Buchsen am Bedienfeld, da es hilft, falsche Kabelanschlüsse zu vermeiden.
  • Page 94 Deutsch Kapitel 3 - RAID Intel ICH10R chip erlaubt Konfiguration RAID auf Serial ATA Laufwerke, welche an SATA 1 zu SATA 6 angeschlossen sind. Er unterstützt RAID 0, RAID 1, RAID 0+1 und RAID 5. JMicron JMB363 chip erlaubt Konfiguration RAID auf andere 2 Serial ATA Laufwerke, welche an SATA 7 und SATA 8 angeschlossen sind.
  • Page 95 Deutsch RAID 5 RAID 5 führ t Striping von sowohl Daten- als auch Paritätsinformationen über Festplatten aus. Zu seinen Vorteilen zählen Fehler toleranz, eine bessere Festplattenleistung und höhere Speicherkapazität. Einstellungen Um die RAID-Funktion zu aktivieren sind folgende Einstellungen notwendig. 1. Schliessen Sie die Serial ATA Laufwerke an. 2.
  • Page 96 Deutsch 4. Schreiben Sie <Y> und drücken dann die <Enter> Taste. 5. Führen Sie einen Neustart des Systems durch. Step 3: Konfiguration von RAID im RAID BIOS Konfigurieren Sie RAID im Intel RAID BIOS Wenn das System hochfährt und alle Laufwerke erkannt wurden erscheint die AMD BIOS Status Nachricht auf dem Bildschirm.
  • Page 97 Windows Setup wie erforderlich neustarten kann. Schritt 5: Installation des Intel Matrix Storage Manager Schritt 6: Installation des JMB36X Driver Es bezieht sich auf ausführliche Version der Montageanweisung für Dienstprogramm und Treiber. Bitte download die Montageanweisung von der DFI’s Website: www.DFI.com.

  • Page 98: Italiano

    Italiano Chapter 1 - Quick Guide Scheda Madre Questa guida rapida di installazione indica i passaggi principali per l’assemblaggio della scheda madre. Tutte le operazioni di assemblaggio della scheda madre richiedono che i prodotti collegati alla motherboard non siano connessi alla rete elettrica.
  • Page 99 Italiano Una volta inseriti processori e DIMM è possibile procede all’assemblaggio del prodotto in un apposito contenitore denominato cabinet. Fare riferimento alla documentazione del cabinet per un corretto assemblaggio. Fare attenzione che tutti i distanziali per evitare il contatto accidentale della scheda madre con le parti del cabinet e le viti di fissaggio siano correttamente montate.
  • Page 100 Italiano Esempi di Disposizione Mouse Parallela Firewire Ethernet Line-in Altoparlanti Microfono Tastiera VGA Analogica VGA Digitale...
  • Page 101 Italiano Capitolo 2 - Introduzione Specifiche Processore • Socket LGA 1366 per processori Intel Core ® • Tecnologia Intel QuickPath Interconnect (QPI) – interfaccia da ® punto a punto che si collega con X58; fornisce così un’interconnessione dinamicamente scalabile per un aumento della larghezza di banda, una latenza inferiore e una maggiore stabilità...
  • Page 102 Italiano Memorizzazione • Chip Intel ICH10R - Tecnologia Intel Matrix Storage - Supporta fino a 6 dispositivi SATA - Velocità SATA di fino a 3Gb/s - RAID 0, RAID 1, RAID 0+1 e RAID 5 • PCI Express JMicron JMB363 su controllore host SATA e PATA - Supporta fino a 2 dispositivi IDE UltraDMA a 100Mbps - Supporta 2 dispositivi SATA - Velocità...
  • Page 103 Italiano Capitolo 3 - Installazione Hardware Impostazioni Jumper Eliminazione dei Dati CMOS JP10 1-2 On: Normal 2-3 On: (default) Clear CMOS Data 1-2 On: Normal 2-3 On: (default) Clear CMOS Data Se si verifica quanto segue, a) i dati CMOS verranno corrotti. b) Smarrimento della password utente o supervisore.
  • Page 104 Italiano 1. Scollegare il sistema e il cavo di alimentazione. 2. Impostare i pin 2 e 3 di JP2/JP10 su On. Attendere alcuni secondi e impostare nuovamente JP2/JP10 alla configurazione predefinita, con pin 1 e 2 On. 3. Ora, collegare il cavo di alimentazione e attivare il sistema.
  • Page 105 Italiano Selezione di Alimentazione PS/2 1-2 On: 5V 2-3 On: (default) 5VSB Importante: La fonte di alimentazione 5VSB in uso deve supportare ≥720mA. Selezionando 5VSB, è possibile usare la tastiera PS/2 o il mouse PS/ 2 per attivare il sistema. Selezione di Alimentazione USB USB 6-11 (JP5)
  • Page 106 Italiano Selezione Altoparlante On/Off Buzzer 1-2 On: 2-3 On: Speaker Off Speaker On (default) La scheda di sistema è dotata di un cicalino che funge da altoparlante per il PC. Di default il cicalino è impostato su “On”. Sarà in questo modo possibile sentire i messaggi di bip del sistema e i vari avvertimenti.
  • Page 107 Italiano Avvio Sicuro 1-2 On: 2-3 On: Default Safe boot Questo jumper viene anche utilizzato per eseguire il reboot del sistema quando lo stesso si blocca e non è possibile procede al riavvio. 1. Spegnere il sistema, quindi scollegare il cavo di alimentazione. 2.
  • Page 108 Italiano Reset RTC Secondario JP12 1-2 On: Normal 2-3 On: (default) RTC reset Quando viene rimossa la batteria RTC, questo jumper reimposta i bit del registro di gestibilità in RTC. Nota: L`input SRTCRST# deve essere sempre elevato quanto tutti gli altri schemi di alimentazione RTC sono attivati.
  • Page 109 Italiano Selezine FSB CPU JP13 JP14 JP15 Per default, i tre jumper sono impostati tutti sui pin 1 e 2 On. Questa impostazione permette al sistema di operare automaticamente in base a FSB CPU. Per modificare questa impostazione, consultare la tabella di seguito Per CPU FSB 800 FSB 1066...
  • Page 110 Italiano Selezine CPU_VTT JP26 1-2 On 2-3 On JP27 1-2 On 2-3 On JP26 JP27 CPU_VTT 1.2V (default) 1-2 On 1-2 On 2-3 On 2-3 On 1.4V 1.6V 2-3 On 1-2 On Porte I/O Pannello Posteriore Center/ Subwoofer Rear R/L Mouse PS/2 Line-in...
  • Page 111 Italiano Porte PS/2 e IEEE 1394 PS/2 Mouse PS/2 KB 1394-0 1394-1 Porte del Mouse PS/2 e Della Tastiera PS/2 Queste porte servono per collegare un mouse PS/2 e una tastiera PS/2. Porta IEEE 1394 La porta IEEE 1394 viene utilizzata per il collegamento di dispositivi audio/video oppure di periferiche di archiviazione.
  • Page 112 Italiano Porte USB e LAN USB 7 USB 6 LAN 1 USB 9 USB 8 LAN 2 USB 11 USB 10 USB 4-5 USB 0-1 USB 2-3 Porte USB Le porte USB servono per collegare i dispositivi USB 2.0/1.1. I connettori a 10 pin permettono di collegare 6 porte USB 2.0/1.1 addizionali.Le porte USB possono includere una staffa con finitura in cartone.
  • Page 113 Italiano Audio e CD-In Rear audio Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L Front audio Right audio channel Ground CD-in Ground Left audio channel Audio pannello posteriore Presaa centrale/subwoofer (arancio) Questa presa serve per collegare gli altoparlanti centrali e subwoofer al sistema audio.
  • Page 114 Italiano Line-out - presa anteriore destra/sinistra (lime) Questa presa serve per collegare gli altoparlanti anteriore destro e anteriore sinistro del sistema audio. Mic-in Jack (rosa) Questa presa serve per collegare un microfono esterno. Audio anteriore Il connettore audio anteriore serve per collegare le prese line-out e mic-in situati sul lato anteriore del sistema.
  • Page 115 Italiano Connettori I/O Interni Connettori ATA Seriali SATA 7-8 SATA 1-2 SATA 3-4 SATA 5-6 I connettori ATA Seriali (SATA) servono per collegare le unità ATA Seriali. Collegare un`estremità del cavo ATA Seriale a un connettore ATA Seriale e l`altra estremità al dispositivo ATA Seriale. Intel ICH10R supporta fino a SATA 1 - SATA 6.
  • Page 116 Italiano Connettore FDD e Connettore IDE Connettore FDD Il connettore dell`unità floppy disk serve per collegare un`unità floppy. Inserire un`estremità del cavo floppy disk nel connettore e l`altra estremità all`unità del floppy. L`estremità colorata del cavo deve essere allineata al pin 1 di questo connettore. Connettore IDE Il connettore dell`unità...
  • Page 117 Italiano Connettori IrDA, CIR e Seriale (COM) CIRTX IRTX Ground Ground IRRX CIRRX N. C. N. C. 5VSB IrDA CIR Connettore IrDA e CIR Questo connettore serve per collegare un modulo IrDA/CIR. Nota: La sequenza delle funzioni pin su un cavo IrDA/CIR può essere invertita dalla funzione pin definita sulla scheda di sistema.Verificare che il connettore del cavo al connettore IrDA/ CIR in bae alle rispettive funzioni dei pin.
  • Page 118 Italiano Connettori della Ventola di Raffreddamento Ground Power Sense Ground N. C. Speed Power Control CPU fan Fan 3 Power Ground N. C. Power Ground N. C. System fan NB fan Power Ground N. C. Ground N. C. Power 1st fan 2nd fan I connettori della ventola servono per collegare le ventole di raffreddamento.
  • Page 119 Italiano Interruttori a Sfioramento EZ Reset Power La presenza dell`interruttore di alimentazione e dell`interruttore di reset sulla scheda di sistema sono pratici da usare soprattutto per gli utenti DIY. Sono un modo immediato di alimentare e/o reimpostare il sistema e ottimizzare allo stesso tempo la scheda di sistema prima di installarla sull`unità.
  • Page 120 Italiano LEDs Alimentazione DRAM Alimentazione Standby LED Diagnostico LED di Alimentazione DRAM Questo LED si accende quando il sistema viene attivato. LED di Alimentazione Standby Questo LED si accenda quando il sistema è in modalità Standby. LED Diagnostico Il LED diagnostico visualizza i codici POST. Il POST (Power-On Self Tests), che è...
  • Page 121 Italiano Connettori di Alimentazione Usare un`alimentazione conforme alla Guida di progettazione dell`alimentazione ATX12V versione 1.1. Un`unità di alimentazione ATX12V ha un connettore di alimentazione principale ATX a 24 pin che deve essere inserito in questo connettore. 1 2 2 4 +3.3VDC +12VDC +5VDC...
  • Page 122 Italiano I connettori di alimentazione di questa unità sono progettati per essere compatibili ai connettori a 24 pin e 8 pin solo in un orientamento. Individuare l`orientamento corretto prima di collegare i connettori. I connettori di alimentazione di tipo FDD sono connettori di alimentazione aggiuntivi.
  • Page 123 Italiano Riavvio del PC In genere, è possibile scollegare il PC: 1. Premendo il pulsante di alimentazione sul par te anteriore dellunità. Oppure 2. Premendo il pulsante di alimentazione sulla scheda di sistema (Nota: non tutte le schede di sistema sono dotate di questo interruttore).
  • Page 124 Italiano Connettori del Pannello Anteriore RESET SPEAKER HD-LED PWR-LED ATX-SW HD-LED: LED IDE Primario/Secondario Questo LED si accenda ogni volta che si accede al disco rigido. RESET: Interruttore di Reset Questo interruttore permette di riavviare senza scollegare il sistema prolungando così la durata di alimentazione o del sistema. SPEAKER: Connettore dell`altoparlante Si collega all`altoparlante installato sull`unità...
  • Page 125 Italiano PWR-LED: Alimentazione/Standby LED Quando il sistema viene acceso, questo LED si illumina. Quando il sistema è in stato S1 (POS - Power On Suspend) o S3 (STR - Suspend To RAM), il LED lampeggia ogni secondo. Nota: Se un sistema non si è avviato e il LED di alimentazione/ Standby non si è...
  • Page 126 Italiano Slot PCI Express PCIE 1 PCIE 2 PCIE 3 PCIE 4 PCI Express x16 Installare la scheda grafica PCI Express x16, conforme alle specifiche PCI Express, all’interno dello Slot PCI Express x 16. Per installare una scheda grafica all’interno dello slot x16, allineare la scheda grafica sullo slot, quindi premerla verso il basso fino a che è...
  • Page 127 Italiano Connettore Smart I Connettori Smart (USB, IEEE 1394 e il Pannello Anteriore) fungono da connettori estesi che consentono di collegare in modo facile i cavi ai connettori che si trovano sul sistema. Ciò si rivela particolarmente utile per il collegamento alle prese del pannello anteriore, al fine di evitare di collegare i cavi in modo scorretto.
  • Page 128 Italiano Capitolo 4 - RAID Il chip Intel ICH10R consente di configurare RAID sulle unità ATA Seriali collegate a SATA 1 fino a SATA 6. Supporta RAID 0, RAID 1,RAID 0+1 e RAID 5. Il chip JMicron JMB363 consente di configurare il RAID su 2 unità ATA Seriali collegate a SATA 7 e SATA 8.
  • Page 129 Italiano Impostazioni Per abilitare la funzione RAID, sono necessarie le seguenti impostazioni. 1. Collegare le unità ATA Seriali. 2. Configurare l`ATA Seriale all`Award BIOS. 3. Configurare RAID nel RAID BIOS. 4. Installare l`unità RAID durante l`installazione del sistema operativo. 5. Installare il Gestore di memorizzazione Intel Matrix 6.
  • Page 130 Italiano Passo 3: Configurare RAID nel RAID BIOS Configurare RAID in Intel RAID BIOS Quando il sistema è alimentato e tutte le unità sono state rilevate,viene visualizzato lo schermo dei messaggi di stato Intel RAID BIOS. Premere i tasti <Ctrl> e <I> contemporaneamente per aprire l`utility.
  • Page 131 Passo 5: Installare il Gestore di memorizzazione Intel Matrix Passo 6: Installare l`unità JMB36X Per i passi 5 e 6, vedere la versione completa del manuale per le fasi di installazione dell`utility e dell`unità. Scaricare il manuale dal sito Web di DFI all`indirizzo www.dfi.com.

  • Page 132: Español

    Español Chapter 1 - Especificaciones Procesador • Receptáculo LGA 1366 para procesadores Intel Core ® • Tecnología QuickPath Interconnect (QPI) de Intel - interfaz ® punto a punto que se conecta al X58; proporciona una interconexión escalable dinámica para un ancho de banda mejorado, menor latencia y estabilidad •...
  • Page 133 Español Dispositivo de • Intel ICH10R chip Almacenaje - Tecnología Intel Matrix Storage - 6 dispositivo de Serial ATA - Velocidad SATA de hasta 3Gb/s - RAID 0, RAID 1, RAID 0+1 y RAID 5 • JMicron JMB363 PCI Express y SATA y PATA - Soporta las unidades duras hasta de UltraDMA 100Mbps - 2 dispositivo de Serial ATA - Velocidad SATA de hasta 3Gb/s...
  • Page 134 Español Chapter 2 - Instalación del Hardware Puente Borrar Datos CMOS JP10 1-2 On: Normal 2-3 On: (default) Clear CMOS Data 2-3 On: 1-2 On: Normal Clear CMOS Data (default) En alguno de los siguientes casos, a) los datos CMOS se corrompen. b) ha olvidado la contraseña del supervisor o del usuario.
  • Page 135 Español 1. Apague el sistema y desenchufe el cable de alimentación. 2. Coloque en posición de encendido los pines JP2/JP10 2 y 3. Aguarde unos segundos y vuelva el JP2/JP10 nuevamente a su configuración predeterminada, pines 1 y 2 encendidos. 3.
  • Page 136 Español Selector de Alimentación PS/2 1-2 On: 5V 2-3 On: (default) 5VSB Importante: La fuente de alimentación 5VSB de suministro eléctrico debe admitir ≥720mA. Seleccionar 5VSB le permitirá utilizar el teclado PS/2 o el ratón PS/2 para despertar el sistema. Selector de Alimentación USB USB 6-11 (JP5)
  • Page 137 Español Selector de Encendido/Apagado de Altavoz Buzzer 1-2 On: 2-3 On: Speaker Off Speaker On (default) La placa del sistema cuenta con un zumbador que sirve como altavoz del PC. Por defecto, el zumbador se encuentra encendido, lo que le permite escuchar los mensajes y advertencias del sistema. Si desea utilizar un altavoz externo, apague esta función colocando en posición On (encendido) los pines JP8 1 y 2.
  • Page 138 Español Inicio Seguro 1-2 On: 2-3 On: Default Safe boot Este jumper se usa para reiniciar el sistema de manera segura cuandoquiera el sistema se cuelgue y Ud. no sea capaz de reiniciar el sistema. 1. Apague el sistema y desenchufe el cable de alimentación. 2.
  • Page 139 Español Restaurar RTC Secundario JP12 1-2 On: Normal 2-3 On: (default) RTC reset Cuando haya quitado la batería RTC, este jumper restaura los bits del registro de manejabilidad en la RTC. Nota: 1. La entrada SRTCRST# debe estar siempre alta cuando todos los demás planes de energía RTC están activados.
  • Page 140 Español Selección de FBS CPU JP13 JP14 JP15 Por defecto, los tres jumpers están configurados para las clavijas 1 y 2 Encendidas. Esta configuración permite que el sistema se ejecute automáticamente según el FSB de la CPU. Si quiere cambiar la configuración, por favor consulte la tabla a continuación.
  • Page 141 Español Selección de CPU_VTT JP26 1-2 On 2-3 On JP27 1-2 On 2-3 On JP26 JP27 CPU_VTT 1-2 On 1-2 On 1.2V (default) 2-3 On 2-3 On 1.4V 2-3 On 1-2 On 1.6V Puertos I/O del Panel Posterior Center/ Subwoofer Rear R/L ratón PS/2...
  • Page 142 Español Puertos PS/2 y Puertos IEEE 1394 PS/2 Mouse PS/2 KB 1394-0 1394-1 Puertos para Ratón PS/2 y Teclado PS/2 Estos puertos se utilizan para conectar un ratón PS/2 y un teclado PS/2. Puertos IEEE 1394 El puerto IEEE 1394-0 se utiliza para conectar dispositivos de audio y video o periféricos de almacenamiento.
  • Page 143 Español Puertos USB y Puertos LAN USB 7 USB 6 LAN 1 USB 9 USB 8 LAN 2 USB 11 USB 10 USB 4-5 USB 0-1 USB 2-3 Puertos USB Los puertos USB se utilizan para conectar dispositivos USB 2.0/1.1 El conector de 10 pines permite conectar 6 puertos USB 2.0/1.1 adicionales.
  • Page 144 Español Audio y CD-In Rear audio Center/ Line-in Subwoofer Front R/L Rear R/L Mic-in Side R/L Front audio Right audio channel Ground CD-in Ground Left audio channel Enchufe central/para altavoz de graves (naranja) Este enchufe se utiliza para conectar los altavoces central y de graves del sistema de audio.
  • Page 145 Español Enchufe de entrada de micrófono (rosa) Este enchufe se utiliza para conectar un micrófono externo. Conector de audio frontal El conector de audio frontal se utiliza para conectar a los enchufes de entrada de línea y de entrada de micrófono en el panel frontal de su sistema.
  • Page 146 Español Conectores I/O Conectores ATA Seriales SATA 7-8 SATA 1-2 SATA 3-4 SATA 5-6 Los conectores seriales ATA (SATA) se utilizan para conectar los transmisores ATA seriales. Conecte un extremo del cable ATA serial al conector ATA serial y el otro extremo al dispositivo ATA serial. El ICH10R apoya de SATA 1 a SATA 6.
  • Page 147 Español Conector de la Unidad de Disco Flexible y Conector IDE Conector de Disco Flexible El conector de disco flexible de se utiliza para conectar una unidad de discos flexibles. Cuenta con un mecanismo de codificación para prevenir una instalación inadecuada del cable flexible. Inser te un extremo del cable flexible en este conector y el otro conector del extremo a la unidad de discos flexibles.
  • Page 148 Español Conectores IrDA, CIR y Serial (COM) CIRTX IRTX Ground Ground CIRRX IRRX N. C. N. C. 5VSB IrDA CIR Conectores IrDA y CIR Estos conectores se utilizan para conectar un módulo IrDA y/o un módulo CIR. Nota: La secuencia de las funciones de pin en algún cable IrDA/CIR se puede revertir desde la función de pin definida en la placa del sistema.
  • Page 149 Español la parte trasera del armazón del sistema, luego conecte el cable del puerto serial a ese conector. El extremo de color del cable debe estar alineado con el pin1 de este conector. Conectores de Ventiladores de Refrigeración Ground Power Sense Ground N.
  • Page 150 Español Interruptores Sensibles al Tacto EZ Reset Power La inclusión de los interruptores power y reset en la placa del sistema resulta útil especialmente para los usuarios que realizan las conexiones ellos mismos. Son convenientes al encender y/o reiniciar el sistema mientras se ajusta la placa del sistema antes de instalarla en el armazón del sistema.
  • Page 151 Español E n c e n d i d o DRAM Alimentación de Reserva Diagnóstico LED de Encendido DRAM Este LED se iluminará cuando se encienda el sistema. LED de Alimentación de Reserva Este LED se iluminará cuando el sistema se encuentre en modo de reserva.
  • Page 152 Español Conectores de Electricidad Utilice un suministro de electricidad compatible con la ATX12V Power Supply Design Guide (Guía de diseño de suministro de electricidad ATX12V) Versión 1.1. Una unidad de suministro de electricidad ATX12V incluye un conector de electricidad principal estándar ATX de 24 pines que debe insertarse en el conector.
  • Page 153 Español Los conectores de electricidad de la unidad de suministro eléctrico están diseñados para adaptarse a los conectores de 24 pines y 8 pines en una sola orientación. Asegúrese de encontrar la orientación adecuada antes de enchufar los conectores. Los conectores de electricidad de tipo FDD son conectores adicionales.
  • Page 154 Español Reinicio del PC Por lo general, se puede apagar el PC: 1. pulsando el botón power en el panel frontal del armazón. 2. pulsando el interruptor power que se encuentra en la placa del sistema (nota: no todas las placas de sistema incluyen dicho interruptor).
  • Page 155 Español Conectores del Panel Frontal RESET SPEAKER HD-LED PWR-LED ATX-SW HD-LED: LED del IDE primario/secundario Este LED se iluminará cuando se acceda al disco duro. RESET: Interruptor reset (reinicio) Este interruptor le permite reiniciar el sistema sin necesidad de apagarlo, prolongando, de este modo, la vida del suministro eléctrico o del sistema.
  • Page 156 Español PWR-LED (LED de electricidad): LED de encendido/alimentación de reserva Este LED se iluminará cuando el sistema se encuentre encendido. Cuando el sistema se encuentre en estado S1 (POS – Encendido suspendido) o S3 (STR – Suspendido a RAM), parpadeará cada un segundo.
  • Page 157 Español Ranuras PCI Express PCIE 1 PCIE 2 PCIE 3 PCIE 4 PCI Express x16 Instale la placa de gráficos PCI Express que cumpla con las especificaciones de PCI Express, en la ranura PCI Express x16. Para instalar una placa de gráficos en la ranura x16, alinee la placa de gráficos sobre la ranura, luego presiónela hacia abajo con firmeza hasta que ingrese completamente en la ranura.
  • Page 158 Español Conectores Inteligentes Los conectores inteligentes (USB, IEEE 1394 y del panel frontal) sirven como conectores extendidos que le permiten conectar los cables fácilmente a los conectores que están en la tarjeta del sistema. Esto es especialmente ventajoso para los conectores del tablero frontal ya que esto impedirá...
  • Page 159 Español Chapter 3 - RAID El chip Intel ICH10R acepta la configuración RAID en las unidades de disco Serial ATA conectadas entre SATA 1 y SATA 6. Es compatible con RAID 0, RAID 1, RAID 0+1 y RAID 5. El chip JMicron JMB363 acepta la configuración RAID en otras 2 unidades de disco Serial ATA conectadas entre SATA 7 y SATA 8.
  • Page 160 Español Configuración Para que el RAID funcione, se requiere la siguiente configuración. 1. Conecte las unidades ATA seriales. 2. Configure el ATA serial en el BIOS Award. 3. Configure el RAID en el RAID BIOS. 4. Instale el controlador RAID durante la instalación del OS. 5.
  • Page 161 Windows setup pueda reiniciar según sea necesario. Paso 5: Instale Intel Matrix Storage Manager Paso 6: Instale JMB36X Driver Referir al manual de la completa versión para pasos de instalar la utlidad y unidad de disco. Favor descargar el manual del sitio de DFI: www.DFI.com.

  • Page 162: Debug Led Post And Troubleshooting

    Debug LED POST and Troubleshooting Appendix A - Debug LED Post and Troubleshooting General Debug LED POST and Troubleshooting...
  • Page 163 Debug LED POST and Troubleshooting...
  • Page 164 Debug LED POST and Troubleshooting...
  • Page 165 Debug LED POST and Troubleshooting...
  • Page 166 Debug LED POST and Troubleshooting Abnormal Debug LED POST and Troubleshooting...
