Optelec

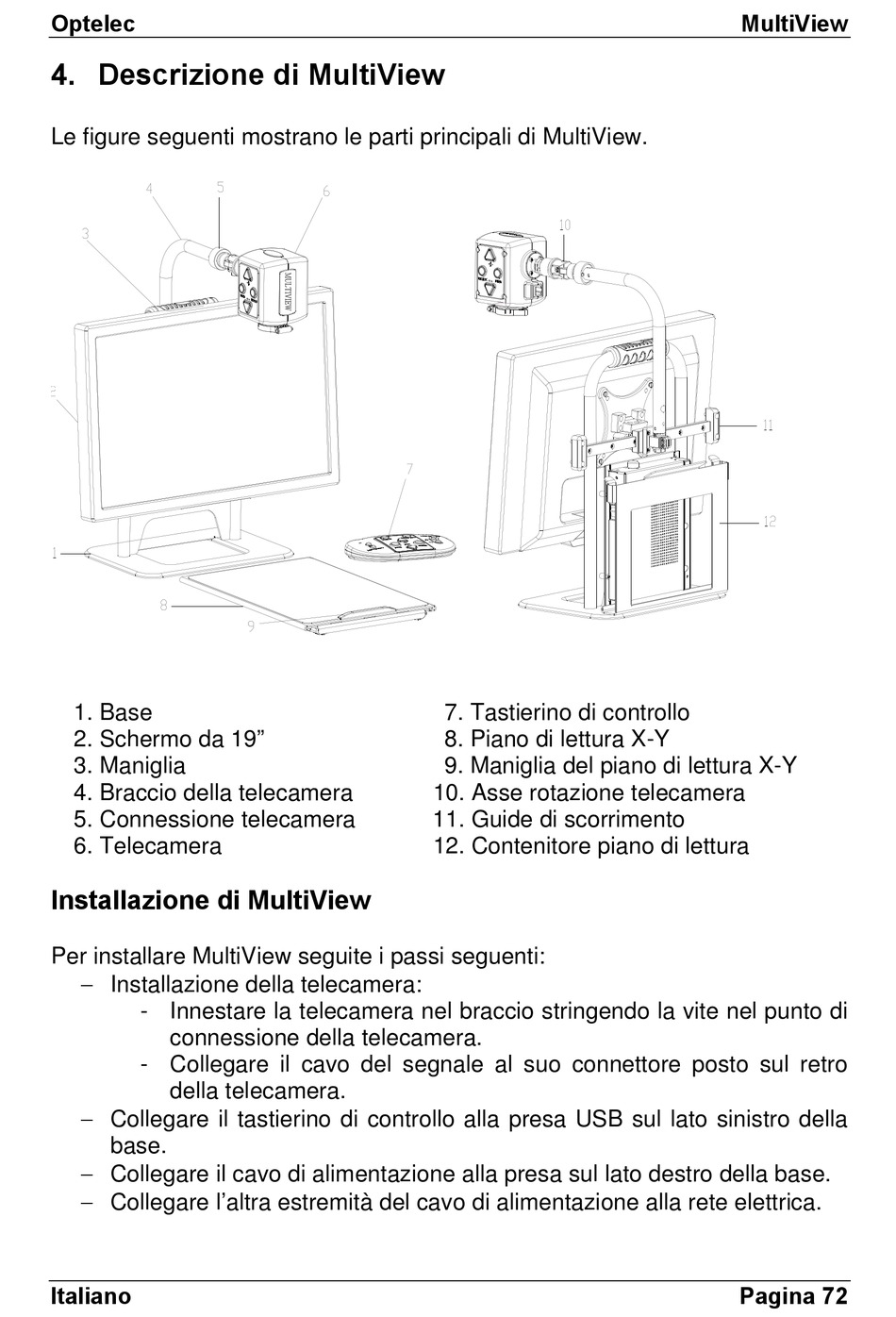

4. Descrizione di MultiView
Le figure seguenti mostrano le parti principali di MultiView.
1. Base
2. Schermo da 19"
3. Maniglia
4. Braccio della telecamera
5. Connessione telecamera
6. Telecamera
Installazione di MultiView
Per installare MultiView seguite i passi seguenti:
 Installazione della telecamera:
- Innestare la telecamera nel braccio stringendo la vite nel punto di
connessione della telecamera.
- Collegare il cavo del segnale al suo connettore posto sul retro
della telecamera.
 Collegare il tastierino di controllo alla presa USB sul lato sinistro della
base.
 Collegare il cavo di alimentazione alla presa sul lato destro della base.
 Collegare l'altra estremità del cavo di alimentazione alla rete elettrica.
Italiano
7. Tastierino di controllo
8. Piano di lettura X-Y
9. Maniglia del piano di lettura X-Y
10. Asse rotazione telecamera
11. Guide di scorrimento
12. Contenitore piano di lettura
MultiView
Pagina 72
