4. De MultiView leren kennen

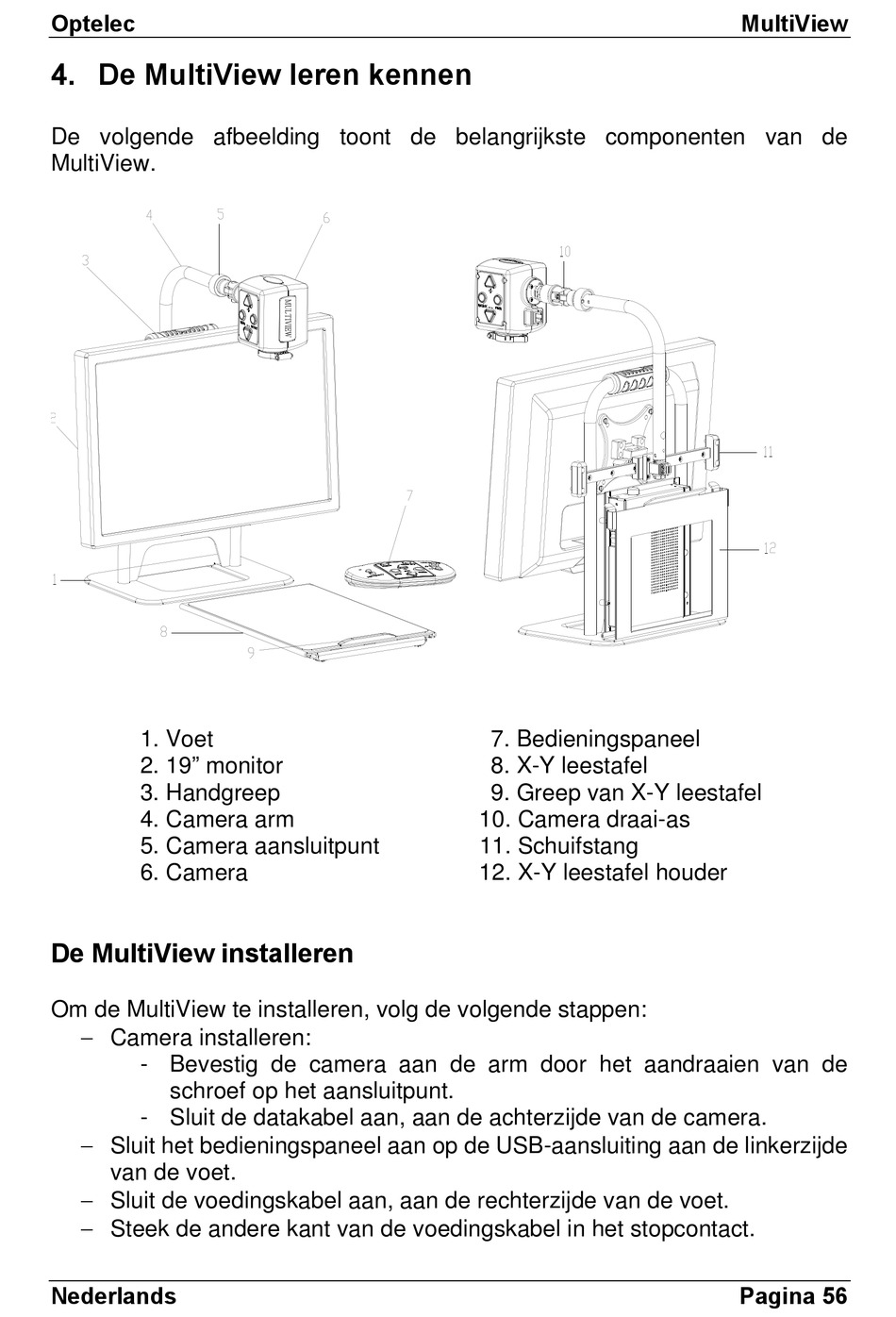

De volgende afbeelding toont de belangrijkste componenten van de
MultiView.
1. Voet
2. 19" monitor
3. Handgreep
4. Camera arm
5. Camera aansluitpunt
6. Camera

De MultiView installeren

Om de MultiView te installeren, volg de volgende stappen:
 Camera installeren:
- Bevestig de camera aan de arm door het aandraaien van de
schroef op het aansluitpunt.
- Sluit de datakabel aan, aan de achterzijde van de camera.
 Sluit het bedieningspaneel aan op de USB-aansluiting aan de linkerzijde
van de voet.
 Sluit de voedingskabel aan, aan de rechterzijde van de voet.
 Steek de andere kant van de voedingskabel in het stopcontact.
Nederlands
7. Bedieningspaneel
8. X-Y leestafel
9. Greep van X-Y leestafel
10. Camera draai-as
11. Schuifstang
12. X-Y leestafel houder
