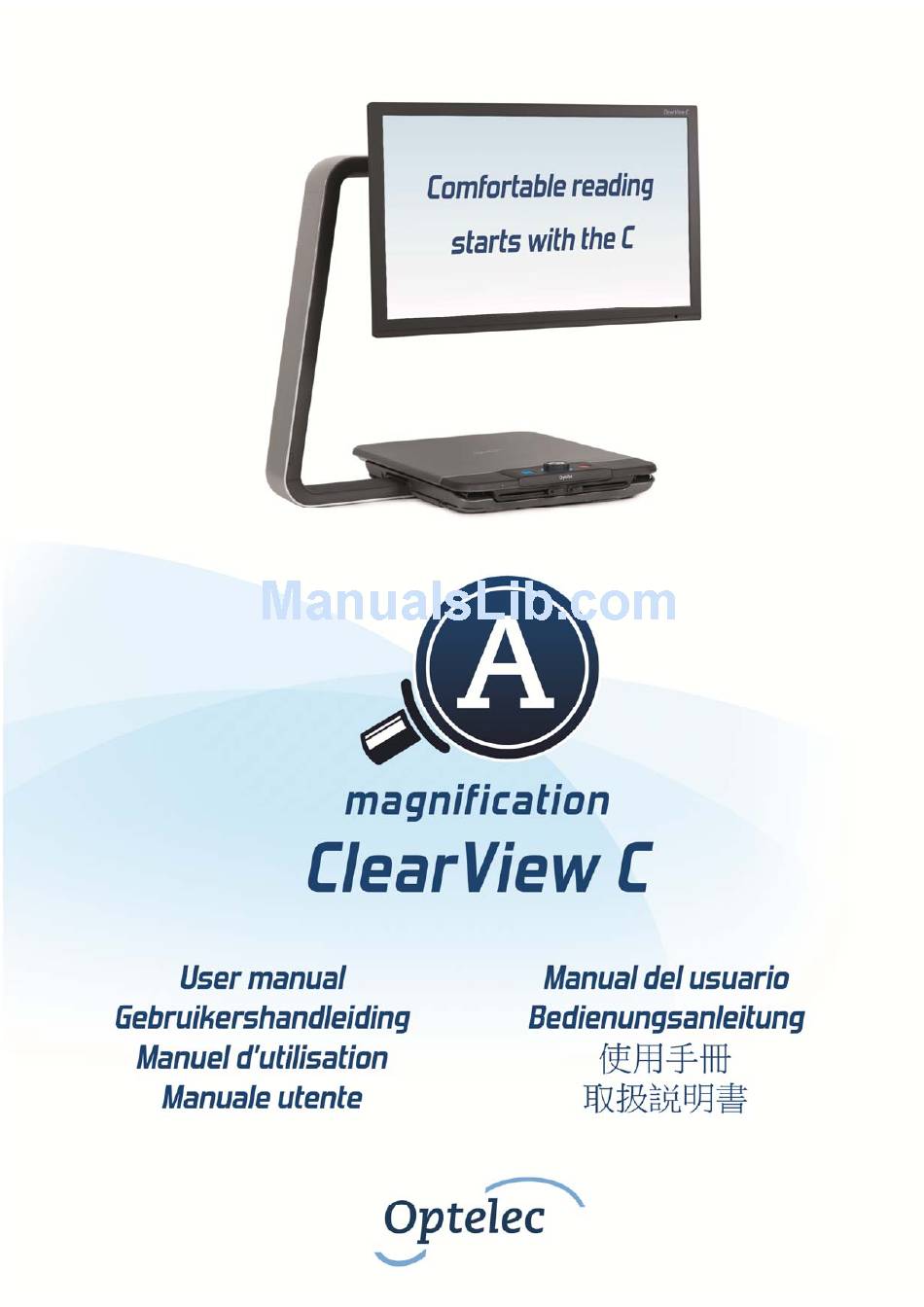

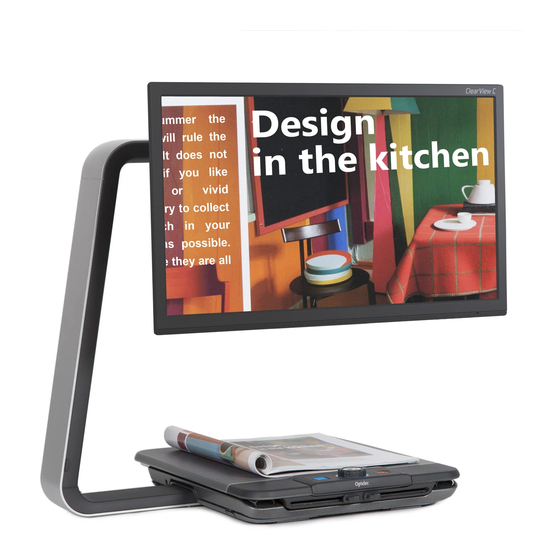

- Page 1 Optelec ClearView C Page 1...
-
Page 3: Table Of Contents
Index Introduction ..................14 1.1. About this manual ................ 14 The ClearView C HD & ClearView C One .......... 15 2.1. What’s in the box? ............... 15 2.2. Getting to know your ClearView C ..........16 ... - Page 4 Inhoudsopgave Introductie ................... 38 1.1. Over deze handleiding ..............38 De ClearView C HD & ClearView C One ..........39 2.1. Wat zit er in de doos? ..............39 2.2. De ClearView C leren kennen ............. 40 ...
- Page 5 Introduction ..................62 1.1. À propos du manuel ..............62 Le ClearView C HD & ClearView C One ..........63 Le contenu de la boîte ..............63 Connaître votre ClearView C ............64 ...
- Page 6 Indice Introduzione ..................87 1.1. A proposito di questo manuale ............ 87 ClearView C HD e ClearView C One ..........88 2.1. Contenuto della confezione ............88 2.2. Conoscere ClearView C .............. 89 ...
- Page 7 Índice Introducción ..................110 1.1 Acerca de este manual ..............110 El ClearView C HD y el ClearView C One ........111 2.1 ¿Qué contiene la caja? ..............111 2.2. Conocer su ClearView C ............112 ...
- Page 8 Optelec ClearView C 3.3. Desembalaje e instalación del ClearView C Flex ...... 115 Funcionamiento ................116 4.1. Introducción ................116 4.2. El panel de control sencillo ............116 4.2.1. Encender y apagar el ClearView C........116 ...
- Page 9 Optelec ClearView C Der ClearView C HD & ClearView C One ........135 2.1. Was ist im Paket ................ 135 2.2. Lernen Sie Ihren ClearView C kennen ........136 2.3. Auspacken und Aufstellen ............136 ...
- Page 10 Optelec ClearView C Anhang B: Sicherheit und Erklärungen ........... 154 Anhang C: Technische Informationen ............. 157 目录 介绍 ....................159 关于本用户手册 ................159 1.1. ClearView C 高清和 ClearView C One ..........160 2.1 包装里都有什么? ................160 ...
- Page 11 Optelec ClearView C 菜单: 亮度 .................... 171 菜单: 色彩模式 ..................171 菜单: 灯光 .................... 172 菜单: 锁定 .................... 173 菜单:关机 ..................... 173 菜单: 待机 .................... 174 菜单:重新设置 ..................174 菜单: 信息 .................... 174 ...
- Page 12 メニュー: exit（メニューの終了） .............. 198 モニターの調整 ..................199 持ち運び用取っ手 ................199 仕様 ....................200 故障と思ったら ..................201 付録 安全なご使用................203 カスタマーサポート ................205 Optelec offices worldwide ................ 206 ...
- Page 13 Optelec ClearView C User Manual Version 1.5 Copyright 2015 Optelec, the Netherlands All rights reserved Optelec P.O. Box 399 2993 LT Barendrecht The Netherlands Telephone: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Website: www.optelec.com English...
-
Page 14: Introduction
1. Introduction Congratulations on choosing the ClearView C, a desktop video magnifier developed by Optelec. The ClearView C enables you to read, write, view photos, do work and so much more. The ClearView C magnifies and enhances text, objects and images and allows you to view them in your preferred high contrast color combination, brightness and contrast settings. -
Page 15: The Clearview C Hd & Clearview C One
Optelec ClearView C 2. The ClearView C HD & ClearView C One The Optelec ClearView C HD and ClearView C One have a unique C-shaped design that provides you with more reading comfort and working space than traditional magnifiers. The ClearView C One offers basic options only. -
Page 16: Getting To Know Your Clearview C
Optelec ClearView C 2.2. Getting to know your ClearView C The following figures show the ClearView C’s main components. Monitor Camera Box Reading table HDMI out C-shaped arm HDMI in Control Pad Power in X & Y Brake slides Power out... -
Page 17: Switching The Table Setup
Optelec ClearView C 2.4. Switching the table setup Compact setup Comfort setup The ClearView C has two table setups: the Compact setup and the wide Comfort setup. The Compact setup is the standard setup. If you would like to have more space, for instance when doing craftwork or reading larger documents, you can switch to the Comfort setup. -
Page 18: The Clearview C Flex
Optelec ClearView C 3. The ClearView C Flex The new Optelec ClearView C Flex is a unique desktop video magnifier with a space saving design that improves your reading experience. It provides you with more working space than ever before, making it ideal to use at work or school. -
Page 19: Getting To Know Your Clearview C Flex
Optelec ClearView C 3.2. Getting to know your ClearView C Flex The following figures show the ClearView C Flex’s main components. Monitor HDMI out Reading table (optional) HDMI in Control Pad Power in X & Y Brake slides Power out... -
Page 20: Operation
The Basic Control Pad 4.2. The Basic Control Pad is correctly placed in the reading table when the Optelec logo is facing you, and three large buttons are on top of the Control Pad. 4.2.1. Power On / Off To power on both the system and monitor, press the orange round On / Off button located next to the Zoom dial on th e Control Pad. -
Page 21: Adjusting The Magnification
Optelec ClearView C 4.2.2. Adjusting the magnification Locate the Zoom dial in the center of the Control Pad. Turn it clockwise to increase the magnification, and counter- clockwise to decrease the magnification. 4.2.3. Choosing viewing modes Pressing the white Mode button inside the Zoom dial will... -
Page 22: Object Lighting On /Off
Optelec ClearView C 4.2.4. Object lighting On /Off Pressing the white Mode button for four seconds turns off the object lighting. You may want to temporarily turn of the object lighting to eliminate light reflections. If you press this button again, you will continue to the next reading mode and the lights will turn back on. -
Page 23: The Advanced Control Pad
Optelec ClearView C 4.3. The Advanced Control Pad The Advanced Control Pad is correctly placed in the reading table when five rectangular buttons are facing you and three larger buttons are on top of the Control Pad. The ClearView C One only allows you to access the menu. -
Page 24: Activating The Clearview C Menu
Optelec ClearView C 4.3.4. Activating the ClearView C Menu Press the blue Menu button in the middle, marked with the word “Menu” to activate the ClearView C settings menu. For more information about the ClearView C menu, please refer to chapter 4. -
Page 25: Pairing The Control Pad
Optelec ClearView C 4.5. Pairing the Control Pad In case the Control Pad is missing or defective, and needs to be replaced with a new Control Pad, the new Control Pad needs to be paired with the ClearView C. To pair the Control Pad follow these steps: 1. -
Page 26: The Clearview C Menu
Optelec ClearView C 5. The ClearView C Menu Allows you to adjust the screen brightness Allows you to change the colors of the high contrast modes or disable high contrast modes Allows you to enable or disable the object lighting... -
Page 27: Activating The Menu
Optelec ClearView C Activating the menu To enter the menu, press the Menu button located at the front in the middle of the Advanced side of the Control Pad. To exit the menu, press the Menu button again. Navigating the menu Use the Zoom dial to scroll through the menu items. -
Page 28: Menu: Light
Optelec ClearView C background with black text and high contrast mode 2 black background with white text. In addition to the color combinations, there is a greyscale option. - Activate the menu by pressing the Menu button on the Advanced side of the Control Pad. -
Page 29: Menu: Keylock
Optelec ClearView C Menu: Keylock This menu item allows you to lock or unlock the Advanced buttons on the Control Pad, with the exception of the Menu button. If the lock is enabled, the advanced buttons Brightness, Lines, PC and Auto-focus are locked. -
Page 30: Menu: Standby
Optelec ClearView C - Activate the menu by pressing the Menu button on the Advanced side of the Control Pad. - Use the Zoom dial to scroll through the menu items. Select the menu option Power off and activate this menu by pressing the Mode button. -
Page 31: Menu: Information
Optelec ClearView C - Press the Mode button to confirm your choice and exit the menu. Alternatively: - Press and hold the Power button for 10 seconds. Menu: Information This menu item displays the firmware versions and system information. No changes can be made in this menu. -
Page 32: Adjusting The Monitor
Optelec ClearView C 6. Adjusting the monitor The ClearView C monitor can be adjusted in height and viewing angle for a comfortable reading position. The monitor can be moved up and down and can be tilted vertically for optimal viewing comfort. -
Page 33: Appendix A: Troubleshooting
Optelec ClearView C Appendix A: Troubleshooting Manufacturer’s default settings - If you experience any difficulty operating the system, you can reset the factory default settings. Switch the ClearView C off with the Master Power Switch and wait 3 seconds. Switch the unit back on. Then, press and hold the On / Off button for 10 seconds. -
Page 34: Appendix B: Safety And Regulatory Notices
If you have difficulty operating the ClearView C handle safely, please seek assistance or contact your Optelec distributor. Contact your Optelec distributor to service the ClearView C if necessary. Do not open your ClearView C; this will void the warranty. - Page 35 For additional warranty claims or service during or after warranty period, please contact your Optelec distributor. Optelec is not responsible for any uses of this device other than those described in this manual. WEEE Notice...
-
Page 36: Appendix C: Specifications
ClearView C Appendix C: Specifications Focus Auto-focus Focus lock Optional ClearView C HD only Magnification ClearView C One 2.4X – 27X on a 21.5” screen Optional 6X – 55X Magnification ClearView C HD 1.5 X – 75 X on a 24” screen... - Page 37 Optelec ClearView C Gebruikershandleiding Versie 1.5 Copyright 2015 Optelec, Nederland Alle rechten voorbehouden Optelec Postbus 399 2993 LT Barendrecht Nederland Telefoon: +31 (0)88 6783 555 - Fax +31 (0)88 6783 500 E-mail: info@optelec.nl Website: www.optelec.nl Nederlands...
-
Page 38: Introductie
Optelec verbetert continue haar producten en de functionaliteit ervan. Het kan daarom voorkomen dat deze handleiding niet de meest recente versie is. Kijk daarom op onze website www.optelec.com onder Support om te zien of er een recentere versie beschikbaar is. -
Page 39: De Clearview C Hd & Clearview C One
Optelec ClearView C 2. De ClearView C HD & ClearView C One De Optelec ClearView C HD en ClearView C One hebben een unieke C-vorm ontwerp dat zorgt voor meer comfort werkruimte traditionele beeldschermloepen. De ClearView C One biedt alleen basis opties. De ClearView C HD biedt basis en geavanceerde opties. -
Page 40: De Clearview C Leren Kennen
Optelec ClearView C 2.2. De ClearView C leren kennen De belangrijkste onderdelen van de ClearView C zijn: Monitor Camera kast Leestafel HDMI uit C-vorm arm HDMI in Bedieningspaneel Stroom in Leestafel rem schuiven Stroom out Handvat Camera verbinding (Speech) Hoofdschakelaar stroom 2.3. -
Page 41: Wijzigen Van De Leestafel Opstelling
Optelec ClearView C 2.4. Wijzigen van de leestafel opstelling Compacte opstelling Comfort opstelling De ClearView C biedt twee leestafel opstellingen: De Compacte en de bredere Comfort opstelling. De Compacte opstelling is de standaard opstelling. Als u meer ruimte wilt hebben, voor bijvoorbeeld een hobby of het lezen van grotere items, kunt u overgaan naar de Comfort opstelling. -
Page 42: De Clearview C Flex
Optelec ClearView C 3. De ClearView C Flex De Optelec ClearView C Flex is een unieke beeldschermloep met een ruimtebesparend ontwerp. Dit model is ideaal voor school en werk. 3.1. Wat zit er in de doos van de ClearView C Flex? -
Page 43: De Clearview C Flex Leren Kennen
Optelec ClearView C 3.2. De ClearView C Flex leren kennen De ClearView C Flex’s bestaat uit de volgende onderdelen. Monitor HDMI uit HDMI in Leestafel (optioneel) Bedieningspaneel Stroom in Remmen Stroom uit Hoofdschakelaar stroom Camera verbinding (Speech) Camera kast 3.3. Uitpakken en installeren ClearView C Flex De ClearView C Flex wordt in verschillende dozen geleverd. -
Page 44: Bediening
180 graden zodat aan de voorzijde vijf rechthoekige knoppen te zien zijn. 4.2. Het basis bedieningspaneel Bij het basis bedieningspaneel ziet u het Optelec logo aan de voorzijde en drie grote knoppen bovenop het bedieningspaneel. 4.2.1. Aan / Uit zetten Om de ClearView C aan te zetten drukt u op de ronde oranje Aan / Uit knop. -
Page 45: Aanpassen Van De Vergroting
Optelec ClearView C 4.2.2. Aanpassen van de vergroting In het midden van het bedieningspaneel zit een draaiknop voor vergroting. Met de klok mee wordt de vergroting groter, tegen de klok in kleiner. 4.2.3. Kiezen van een leesstand Met de witte leesstanden drukknop aan de binnenzijde van de draaiknop kan een leesstand worden gekozen. -
Page 46: Overzicht Functie (Positie Aanduiding)
Optelec ClearView C en gaat het licht weer aan. Om de verlichting in dezelfde leesstand weer aan te zetten moet vier seconden op de leesstanden knop worden gedrukt, er wordt dan niet geschakeld naar een volgende leesstand. 4.2.5. Overzicht functie (positie aanduiding) De overzicht functie zorgt voor een overzicht over de tekst, om te bepalen waar er gelezen moet worden. -
Page 47: De Geavanceerde Functies Op Het Bedieningspaneel
Optelec ClearView C 4.3. De geavanceerde functies op het bedieningspaneel Als de vijf rechthoekige knoppen aan de voorzijde van het bedieningspaneel te zien zijn, dan kunnen de geavanceerde functies worden gebruikt. De ClearView C One biedt alleen toegang tot het menu. -
Page 48: Activeren Van Het Clearview C Menu
Optelec ClearView C links/rechts kan worden verplaatst. Gebruik de knop voor het aanpassen van de vergroting om de lijn of beeldafdekking te verplaatsen. Druk kort op de lijn/beeldafdekking om de andere te verplaatsen. Doe dit weer met de knop voor het aanpassen van de vergroting. Druk nogmaals op de lijn of beeldafdekking knop om de aanpassing modus af te sluiten. -
Page 49: Koppelen Van Het Bedieningspaneel
Optelec ClearView C 4.5. Koppelen van het bedieningspaneel Als het bedieningspaneel vervangen is moet de nieuwe worden gekoppeld aan de ClearView C. Volg hiervoor de volgende stappen: Zet de ClearView C aan; Houdt het bedieningspaneel verticaal en hou deze met de achterkant tegen de rechter zijkant van de camera kast, achter de monitor;... -
Page 50: Het Clearview C Menu
Optelec ClearView C 5. Het ClearView C Menu Aanpassen van de helderheid van het beeldscherm Aanpassen van de kleuren van de hoogcontrast standen, aan- / uitzetten van hoogcontrast standen In- of uitschakelen van de verlichting Uitschakelen of inschakelen van de geavanceerde functies... -
Page 51: Activeren Van Het Menu
Optelec ClearView C Activeren van het menu Druk op de menu knop, de middelste knop op het geavanceerde deel van het bedieningspaneel. Sluit het menu door nogmaals op deze knop te drukken. De menu items en keuzes zijn Engelstalig. Navigeren door het menu Gebruik de draaiknop om door de menu items te lopen. -
Page 52: Menu: Light (Verlichting)
Optelec ClearView C witte achtergrond en zwarte tekst en hoogcontrast stand twee met zwarte achtergrond en witte tekst. Als aanvulling op de kleurcombinaties is er ook een grijswaarden optie. - Activeer het menu door op de menu knop te drukken. -
Page 53: Menu: Keylock (Blokkeren)
Optelec ClearView C - Druk op de leesstanden knop om de keuze te bevestigen en dit menu te verlaten. Deze functie is niet beschikbaar voor de ClearView C One. Menu: Keylock (Blokkeren) Dit menu item biedt de mogelijkheid om de knoppen van de geavanceerde functies op het bedieningspaneel te blokkeren of actief te maken. -
Page 54: Menu: Standby
Optelec ClearView C standaard na 20 minuten uitgeschakeld. De uitschakeltijd kan worden ingesteld op 5, 15, 30 minuten of op NEVER (NOOIT). - Activeer het menu door op de menu knop te drukken. - Gebruik de draaiknop om door de menu items te lopen en bevestig de keuze met de leesstanden knop. -
Page 55: Menu: Information (Informatie)
Optelec ClearView C - Activeer het menu door op de menu knop te drukken - Gebruik de draaiknop om door de menu items te lopen en bevestig de keuze met de leesstanden knop. Kies het menu item Reset en activeer dit menu met de leesstanden knop. -
Page 56: Verstellen Van De Monitor
Optelec ClearView C 6. Verstellen van de monitor De ClearView C monitor kan in hoogte en inkijkhoek worden aangepast naar een voor de gebruiker comfortabele positie. Om de monitor te verstellen moet deze met beide handen aan de zijkanten worden vastgehouden aan het frame dat om het beeldscherm zit. Nu kan de monitor naar boven of beneden of voor de inkijkhoek gekanteld worden. -
Page 57: Appendix A: Problemen Oplossen
Optelec ClearView C Appendix A: Problemen oplossen Standaard fabriekinstellingen - Als er problemen zijn kan ervoor gekozen worden om de fabrieksinstellingen terug te zetten. Zet de ClearView C uit met de hoofdschakelaar voor de stroom (die aan de zijkant van de camera kast zit) en wacht 3 seconden. -
Page 58: Appendix B: Veiligheid En Onderhoud
Gebruik alleen de meegeleverde kabels. Contact opnemen voor ondersteuning Als u vragen heeft over bediening en installatie, neem dan contact op met de Optelec distributeur of Optelec kantoor. Op de laatste pagina van deze handleiding staan de adressen van alle Optelec kantoren. Nederlands... - Page 59 ClearView C Garantie voorwaarden Optelec garandeert dat de ClearView C vrij is van gebreken en defecten op het tijdstip van leveren. Garantie is niet overdraagbaar en is niet geldig bij gebruik door groepen. Hiervoor gelden lokale afspraken. De ClearView C is ontwikkeld voor individueel gebruik in huis of kantoor.
-
Page 60: Appendix C: Specificaties
Appendix C: Specificaties Scherpstellen : Auto focus met blokkering Automatische scherpstelling : Optioneel voor de ClearView C HD Vergroting ClearView C One : 2.4 X – 27 X op een 21,5” beeldscherm Optioneel: 6 X – 55 X Vergroting standaard systeem : 4 X –... - Page 61 Optelec ClearView C Manuel d’utilisation Version 1.5 Droits d’auteur 2015 Optelec, Pays-Bas Tous droits réservés Optelec P.O. Box 399 2993 LT Barendrecht Pays-Bas Téléphone: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Site web: www.optelec.com Français...
-
Page 62: Introduction
Si vous avez des questions ou des suggestions à faire concernant ce produit ou son utilisation, n’hésitez pas à contacter votre distributeur Optelec ou le siège social Optelec dont vous trouverez les coordonnées à la dernière page de ce manuel. -
Page 63: Le Clearview C Hd & Clearview C One
ClearView C 2. Le ClearView C HD & ClearView C One Le ClearView C HD et ClearView One ont un design en forme de C unique qui vous offre plus de confort de lecture et un espace de travail supérieur à une loupe traditionnelle. -
Page 64: Connaître Votre Clearview C
Optelec ClearView C 2.2 Connaître votre ClearView C Les schémas suivants montrent l’emplacement des principales composantes du ClearView C. Moniteur Boîte de caméra Table de lecture Sortie HDMI Bras en C Entrée HDMI Panneau de contrôle Entrée d’alimentation Glissières de frein X/Y Sortie d’alimentation... -
Page 65: Changer La Disposition De La Table De Lecture
Optelec ClearView C 2.4 Changer la disposition de la table de lecture Disposition Compacte Disposition Confort La table du ClearView C peut être positionnée de deux façons: une disposition Compacte ou une disposition Confort. La disposition Compacte est sa position standard. Si vous désirez plus d’espace, par exemple pour faire de l’artisanat ou pour lire un document de grande dimension, vous... -
Page 66: Le Clearview C Flex
Optelec ClearView C 3. Le ClearView C Flex Le nouveau ClearView C Flex d’Optelec est un téléagrandisseur de bureau unique qui améliorera vos expériences de lecture. Il est conçu pour prendre moins d’espace sur votre bureau, cette particularité le rend idéal pour le bureau ou l’école. -
Page 67: Connaître Votre Clearview C Flex
Optelec ClearView C 3.2. Connaître votre ClearView C Flex Les schémas suivants illustrent les composantes principales du ClearView C Flex. 1. Moniteur Sortie HDMI 2. Table de lecture (optionnel) Entrée HDMI 3. Panneau de contrôle Entrée d’alimentation 4. Glissières de freins X & Y Sortie d’alimentation... -
Page 68: Fonctionnement
Les boutons pour les fonctions de base du ClearView C sont accessibles lorsque le panneau de contrôle est placé dans la table de lecture avec le logo Optelec vous faisant face. -
Page 69: Ajuster Le Grossissement
Optelec ClearView C Si le ClearView C ne s’allume pas, vérifiez que tous les câbles sont connectés et que l’interrupteur est en position ‘’ON’’. L’interrupteur est situé sur le côté gauche de la boîte de caméra derrière le moniteur. 4.2.2. Ajuster le grossissement Le bouton cadran ‘’Zoom’’... -
Page 70: Lumières D'objet On /Off
Optelec ClearView C 4.2.4. Lumières d’objet On /Off Appuyez sur le bouton ‘’Mode’’ pendant quatre secondes pour éteindre les lumières d’objet. Cela peut être nécessaire pour éliminer réflexions d’éclairage dérangeantes. Si vous appuyez de nouveau sur ce même bouton, vous passerez au mode de lecture suivant et les lumières d’objet se rallumeront. -
Page 71: Le Panneau De Contrôle Avancé
Optelec ClearView C 4.3. Le panneau de contrôle avancé Le panneau de contrôle avancé est placé correctement dans la table de lecture lorsque les cinq boutons rectangulaires vous font face et que les trois plus grands boutons sont sur le dessus du panneau de contrôle. -
Page 72: Activer Le Menu Du Clearview C
Optelec ClearView C 4.3.4. Activer le Menu du ClearView C Appuyez sur le bouton bleu ‘’Menu’’ au centre, marqué du mot Menu, pour activer le menu de réglages du ClearView C. Pour plus d’information sur le menu du ClearView C, référez-vous au chapitre 4. -
Page 73: Jumeler Le Panneau De Contrôle
Optelec ClearView C 4.5. Jumeler le panneau de contrôle Si le panneau de contrôle devient manquant ou défectueux, il devra possiblement être remplacé par un nouveau panneau de contrôle. Ce dernier devra être jumelé avec le ClearView C. Pour jumeler le panneau de contrôle, suivez ces étapes:... -
Page 74: Le Menu Du Clearview C
Optelec ClearView C 5. Le Menu du ClearView C Pour ajuster la luminosité de l’écran Pour changer les couleurs des modes à contraste élevé ou pour les désactiver Pour activer ou désactiver les lumières d’objet Pour verrouiller ou déverrouiller les boutons du panneau de contrôle avancé... -
Page 75: Activer Le Menu
Optelec ClearView C Activer le menu Pour accéder au menu, appuyez sur le bouton ‘’Menu’’ situé à l’avant et au centre du panneau de contrôle avancé. Appuyez sur ce bouton de nouveau pour quitter le menu. Naviguer dans le menu Utilisez le bouton cadran ‘’Zoom’’... -
Page 76: Menu: Éclairage
Optelec ClearView C chacun des modes à contraste élevé, les couleurs d’avant et d’arrière–plan peuvent être configurées. Trois des quatre modes à contraste élevé peuvent être désactivés si vous préférez travailler avec un seul mode à contraste élevé. Par défaut, trois sont activés : Photo pleine couleur, mode contraste élevé... -
Page 77: Menu: Verrouillage
Optelec ClearView C Par défaut, les lumières d’objet sont activées. Si vous sélectionnez ‘’OFF’’, les lumières demeureront éteintes lorsque l’unité est allumée. - Activez le menu en appuyant sur le bouton ‘’Menu’’ du panneau de contrôle avancé. - Utilisez le bouton cadran ‘’Zoom’’ pour naviguer dans le menu. Activez le menu en appuyant sur le bouton ‘’Menu’’... -
Page 78: Menu: Alimentation
Optelec ClearView C Pour déverrouiller les boutons de fonctions avancées du panneau de contrôle: - Appuyez et maintenez enfoncé le bouton ‘’Menu’’ pendant 5 secondes. - Utilisez le bouton cadran ‘’Zoom’’ pour naviguer dans le menu. Sélectionnez l’option de menu ‘’Verrouillage’’ et activez cette option en appuyant sur le bouton ‘’Mode’’. -
Page 79: Menu: Mise En Veille
Optelec ClearView C Menu: Mise en veille Cette option de menu vous permet de régler le temps que le ClearView C prendra avant de tomber en mode mise en veille pour conserver son énergie. Vous pouvez sortir de ce mode en appuyant sur n’importe lequel des boutons. -
Page 80: Menu: Information
Optelec ClearView C Menu: Information Cette option de menu vous renseigne sur le système, les logiciels et leurs versions. Aucun changement ne peut être fait dans ce menu. - Activez le menu en appuyant sur le bouton ‘’Menu’’ sur le côté avancé... -
Page 81: Ajuster Le Moniteur
Optelec ClearView C 6. Ajuster le moniteur Le moniteur du ClearView C peut être ajusté en hauteur et dans son angle de visualisation pour améliorer votre confort de lecture. Le moniteur peut être déplacé vers le haut et le bas et peut être incliné verticalement pour un confort optimal. -
Page 82: Annexe A: Résolution De Problèmes
Optelec ClearView C Annexe A: Résolution de problèmes Paramètres par défaut du manufacturier - Si vous avez des difficultés à utiliser votre unité, vous pouvez réinitialiser les paramètres par défaut. Éteignez le ClearView C et attendez 3 secondes. Rallumez l’unité à l’aide de l’interrupteur principal. Appuyez sur le bouton ‘’On / Off’’... -
Page 83: Annexe B: Avis Réglementaires Et De Sécurité
La garantie n’est pas transférable et ne s’applique pas aux groupes ou utilisateurs multiples. Le ClearView C est conçu pour l’acheteur individuel et pour une utilisation à la maison, à l’école ou au travail. Optelec se réserve le droit de réparer ou remplacer le ClearView C avec un produit similaire ou supérieur. - Page 84 Optelec ClearView C En aucun cas Optelec ou l’un de ses fournisseurs ne peut être tenu responsable de dommages indirects ou consécutifs. Les recours de l’utilisateur d’origine se limitent au remplacement du module du ClearView C. Cette garantie est valide uniquement lorsque l’entretien de l’appareil a été...
-
Page 85: Annexe C: Caractéristiques
Mise au point automatique avec verrouillage Vérouillage de la mise au point: Disponible uniquement sur le ClearView C HD Grossissement ClearView C One: 2.4 X – 27 X sur écran 21.5” Optionnel: 6 X – 55 X Grossissement – Couleur Haute Définition: 1.5 X –... - Page 86 Optelec ClearView C Manuale utente Versione 1.5 Copyright 2015 Optelec, the Netherlands Tutti i diritti riservati Optelec P.O. Box 399 2993 LT Barendrecht The Netherlands Telephone: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Website: www.optelec.com Italiano...
-
Page 87: Introduzione
Il design di ClearView C si integra perfettamente in qualsiasi contesto professionale e abitativo. 1.1. A proposito di questo manuale Optelec aggiorna costantemente i prodotti e le loro funzionalità. E’ quindi possibile che questo manuale non sia l’ultima versione. Per cortesia scaricate l’ultima... -
Page 88: Clearview C Hd E Clearview C One
Optelec ClearView C 2. ClearView C HD e ClearView C One ClearView C HD e ClearView C One hanno un design particolare, a forma di lettera C, per permettere maggior comodità e maggior spazio durante la lettura. ClearView C One ha una funzionalità di base, mentre ClearView C HD contiene funzioni di base e avanzate. -
Page 89: Conoscere Clearview C
Optelec ClearView C 2.2. Conoscere ClearView C Le immagini seguenti mostrano le componenti principali di ClearView C. Monitor Interruttore principale Piano di lettura Box telecamera Braccio a forma di C HDMI Controller 10. Ingresso HDMI Freno del piano X/Y 11. Alimentazione monitor Maniglia 12. -
Page 90: Modificare L'impostazione Da Tavolo
Optelec ClearView C 2.4. Modificare l’impostazione da tavolo Impostazione compatta Impostazione Comfort ClearView C ha due impostazioni da tavolo: l’impostazione Compatta e quella Comfort. L’impostazione Compatta è quella standard. Se volete avere più spazio, per esempio quando fate lavori manuali o leggete documenti di grandi dimensioni, potete passare all’impostazione Comfort. -
Page 91: Clearview C Flex
Optelec ClearView C 3. ClearView C Flex Il nuovo ClearView C Flex di Optelec è un originale videoingranditore da tavolo con un design salva spazio che migliora la vostra esperienza di lettura. Fornisce più spazio di lavoro che mai, questo lo rende ideale per un uso a scuola o al lavoro. -
Page 92: Conoscere Clearview C Flex
Optelec ClearView C 3.2. Conoscere ClearView C Flex Le immagini seguenti mostrano le componenti principali di ClearView C Flex. 1. Monitor HDMI 2. Piano di lettura(opz.) Ingresso HDMI 3. Controller Alimentazione monitor 4. Freno del piano X/Y 10. Alimentazione 5. Interruttore principale 11. -
Page 93: Funzionamento
4.2. Il Controller in modalità base Il Controller in modalità base è posizionato correttamente sul piano di lettura quando il logo Optelec è di fronte a voi e i tre grossi pulsanti sono sopra il Controller . 4.2.1. Accensione e spegnimento... -
Page 94: Regolazione Dell'ingrandimento
Optelec ClearView C 4.2.2. Regolazione dell’ingrandimento Individuare la ghiera dello Zoom al centro del Controller. Ruotare la ghiera in senso orario per aumentare l’ingrandimento e in senso antiorario per diminuirlo. 4.2.3. Scegliere la modalità di visualizzazione Premendo il pulsante bianco all’interno della ghiera dello Zoom si attiveranno al massimo cinque diverse modalità... -
Page 95: Funzione Panoramica (Indicatore Di Posizione)
Optelec ClearView C luce. Se premete nuovamente questo pulsante, attiverete la modalità successiva e la luce si riaccenderà. Premendo il pulsante per quattro secondi riaccenderà la luce, ma non si attiverà la modalità successiva. 4.2.5. Funzione panoramica (indicatore di posizione) -
Page 96: Regolazione Dell'immagine
Optelec ClearView C 4.3.1. Regolazione dell’immagine Se i caratteri o altri elementi sullo schermo non sono chiaramente visibili, usare il controllo immagine per migliorare l’immagine e aumentare la nitidezza. Per regolare l’immagine, premere il pulsante bianco Controllo Immagine contrassegnato con l’icona “sole” (pulsante a sinistra). Quindi usare la ghiera dello Zoom per regolare l’immagine. -
Page 97: Blocco Autofocus
Optelec ClearView C tra l’immagine di ClearView C e l’immagine del computer. Per mostrare l’immagine del computer sul monitor di ClearView C in modo corretto, verificate che la risoluzione del computer sia 1920 x 1080. 4.3.6. Blocco Autofocus ClearView C è dotato di una telecamera auto-focus che produce un’immagine chiara e ben definita. -
Page 98: Il Menu Di Clearview C
Optelec ClearView C 5. Il Menu di ClearView C Consente di regolare la luminosità dello schermo Consente di modificare i colori in modalità alto contrasto o disabilitare la modalità alto contrasto Consente di attivare o disattivare la luminosità dell’oggetto Consente di bloccare o sbloccare i pulsanti del Controller in modalità... -
Page 99: Attivare Il Menu
Optelec ClearView C Attivare il Menu Per entrare nel menu, premere il pulsante Menu posizionato nella parte centrale del Controller in modalità avanzata. Per uscire dal menu, premere ancora il pulsante Menu. Navigare nel Menu Usare la ghiera per l’ingrandimento per scorrere le opzioni del menu. -
Page 100: Menu: Illuminazione
Optelec ClearView C alto contrasto possono essere disabilitate quando preferite utilizzare solo una modalità ad alto contrasto. Come impostazione predefinita sono abilitate tre modalità: Modalità Fotografica a colori, Modalità alto contrasto n. 1 Sfondo bianco con testo nero, Modalità alto contrasto n. 2 Sfondo nero con testo bianco. -
Page 101: Menu: Blocco
Optelec ClearView C - Per abilitare l’illuminazione oggetto, selezionare il valore ‘on’ con la ghiera. Selezionando ‘off’ si disabiliterà l’illuminazione oggetto. - Premere il pulsante Modalità per confermare la scelta e uscire dal menu. Menu: Blocco Questa opzione del menu permette di bloccare e sbloccare i pulsanti avanzati del Controller, ad eccezione del pulsante Menu. -
Page 102: Menu: Standby
Optelec ClearView C Questi 5 minuti decorrono da quando termina il tempo di standby predefinito di 15 minuti. Quindi l’unità si spegne automaticamente dopo 20 minuti. Il tempo per lo spegnimento automatico può essere impostato a 5, 15, 30 minuti oppure ’mai’. -
Page 103: Menu: Reset
Optelec ClearView C Menu: Reset Questa opzione del menu permette di ripristinare le impostazoni di fabbrica. - Attivare il menu premendo il pulsante Menu sul Controller. - Usare la ghiera per l’ingrandimento per scorrere le opzioni del menu. Selezionare l’opzione Reset e attivarla premendo il pulsante Modalità. -
Page 104: Regolazione Del Monitor
Optelec ClearView C 6. Regolazione del monitor Il monitor del ClearView C può essere regolato in altezza e in angolazione per una lettura più confortevole. Il monitor può anche essere spostato verso l’alto e verso il basso e inclinato sull’asse verticale per una visualizzazione ottimale. -
Page 105: Appendice A: Risoluzione Dei Problemi
Optelec ClearView C Appendice A: Risoluzione dei problemi Ripristinare le impostazioni di fabbrica - Se incontrate delle difficoltà, potete ripristinare le impostazioni di fabbrica. Spegnete ClearView C e attendete 3 secondi . Riaccendete il sistema con l’interruttore principale. Quindi premere e tenere premuto il pulsante On/Off per 10 secondi. -
Page 106: Appendice B: Norme Di Sicurezza
La garanzia non è trasferibile e non sia applica ad utenti multipli o agenzie. ClearView C è stato sviluppato per un utilizzo in ambito scolastico, domestico e professionale. Optelec si riserva il diritto di riparare o sostituire un ClearView C acquistato con un prodotto similare o migliore. - Page 107 Optelec ClearView C In nessun caso Optelec o i suoi distributori potranno essere ritenuti responsabili per danni indiretti o conseguenti al cattivo utilizzo dell’apparecchio. Questa garanzia è valida solo se applicata nel paese dove è stato acquistato ClearView C e a condizione che i sigilli siano intatti.
-
Page 108: Appendice C: Caratteristiche Tecniche
Appendice C: Caratteristiche tecniche Messa a fuoco Automatica con blocco focus Blocco Focus disponibile solo in ClearView C HD Ingrandimento in ClearView C One 2.4 X – 27 X con monitor 21.5” Opzionale: 6 X – 55 X Ingrandimento in ClearView C HD 1.5 X –... - Page 109 Optelec ClearView C Manual del usuario Versión 1.5 Copyright 2015 Optelec, los Países Bajos Reservados todos los derechos Optelec C.P. 399 2993 LT Barendrecht Los Países Bajos Teléfono: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 Correo-E: info@optelec.nl Internet: www.optelec.com...
-
Page 110: Introducción
Si tiene preguntas o sugerencias con respecto al uso de este producto, por favor, póngase en contacto con su proveedor o con la oficina central de Optelec, utilizando la información de contacto que aparece al final de este manual. Sus opiniones serán altamente apreciadas. ¡Esperamos que disfrute trabajar con el ClearView C! Español... -
Page 111: El Clearview C Hd Y El Clearview C One
ClearView C 2. El ClearView C HD y el ClearView C One El ClearView C HD y el ClearView C One de Optelec tiene un único diseño en forma de C que proporciona mayor comodidad de lectura y espacio de trabajo de lupas tradicionales. -
Page 112: Conocer Su Clearview C
Optelec ClearView C 2.2. Conocer su ClearView C Las siguientes figuras muestran los componentes principales de su ClearView C. 1. Monitor Caja de la cámara 2. Tablero de lectura Salida HDMI 3. Brazo en forma de C 10. Entrada HDMI 4. -
Page 113: Cambiar El Montaje Del Tablero
Optelec ClearView C 2.4 Cambiar el montaje del tablero Montaje Compact Montaje Comfort El ClearView C cuenta con dos opciones de montaje de tablero: el montaje Compact y el montaje Comfort. El montaje Compact es el montaje estándar. Si prefiere tener más espacio de superficie, por ejemplo, para hacer manualidades o leer documentos voluminosos, puede cambiarse el tablero al montaje Comfort. -
Page 114: El Clearview C Flex
Optelec ClearView C 3. El ClearView C Flex El Nuevo ClearView C Flex de Optelec es un Sistema de amplificación único que cuenta con un diseño de ahorro de espacio para une mayor comodidad de lectura. El ClearView C Flex proporciona una superficie de trabajo todavía más ancha, haciéndolo ideal para ser utilizado en... -
Page 115: Conocer Su Clearview C Flex
Optelec ClearView C 3.2. Conocer su ClearView C Flex Las siguientes figuras muestran los componentes principales del ClearView C Flex. 1. Monitor Salida HDMI 2. Tablero (opcional) Entrada HDMI 3. Panel de control Entrada de alimentación 4. Frenos deslizables X-Y Salida de alimentación... -
Page 116: Funcionamiento
Si el panel de Control está puesto en el tablero de lectura con el logotipo de Optelec frente a Usted, puede acceder a los botones de funciones sencillas del ClearView C. -
Page 117: Ajustar La Amplificación
Optelec ClearView C de la cámara en la parte trasera del monitor esté en su posición de encendimiento. 4.2.2. Ajustar la amplificación Ubique la rueda del zoom que se encuentra en el centro del panel de control. Gírela en el sentido horario para aumentar la amplificación y en el sentido contrario para... -
Page 118: Función Panorama (Localizador De Posición)
Optelec ClearView C volverá a activar la iluminación y pasará al siguiente modo de lectura. Al presionarlo durante cuatro segundos le permitirá de reactivar la iluminación del objeto sin pasar al siguiente modo de lectura. 4.2.5. Función Panorama (localizador de posición) Esta función le permite obtener una vista global de un... -
Page 119: El Panel De Control Avanzado
Optelec ClearView C 4.3. El panel de control avanzado El panel de control avanzado está puesto correctamente en el tablero de lectura cuando los cinco botones rectangulares están frente a Usted y los tres grandes botones se ubican en la parte superior del panel de control. -
Page 120: Activar El Menu Del Clearview C
Optelec ClearView C Líneas / Ventanas para ajustar el otro marcador de línea o tono de ventana. Para desplazarlos, utilice la rueda del zoom. Presione de nuevo el botón Líneas / Ventanas para salir del modo de modificación de los marcadores de línea / tonos de ventana. -
Page 121: Emparejar El Panel De Control
Optelec ClearView C que se encuentra en el lado del panel de Control y sustituya las dos pilas por nuevas. 4.5. Emparejar el panel de control Si falta el panel de Control, o si está defectuoso y tiene que ser sustituido por un nuevo, es necesario emparejar el nuevo panel de control con el ClearView C. -
Page 122: El Menú Del Clearview C
Optelec ClearView C 5. El menú del ClearView C Le permite ajustar el brillo de la pantalla. Le permite cambiar los combinaciones de colores en modo alto contraste o desactivar el modo alto contraste. Le permite activar o desactivar la luz de objeto. -
Page 123: Activar El Menú
Optelec ClearView C Activar el menú Para entrar en el menú, presione el botón Menú ubicado en el centro de la parte delantera del panel de control avanzado. Para salir del menú, presione de nuevo el botón Menú. Navegar en el menú... -
Page 124: Menú: Luz
Optelec ClearView C contraste. Por defecto, tres modos están activados: foto a todo color, alto contraste 1 (texto negro sobre fondo blanco) y alto contraste 2 (texto blanco sobre fondo negro). Además de estas combinaciones de colores, el menú le ofrece la opción escala de grises. -
Page 125: Menú: Bloqueo
Optelec ClearView C - Utilice la rueda del zoom para recorrer las opciones del menú. Seleccione la opción de menú Luz (Light) y presione el botón Modo para activar esta opción. - Seleccione el valor ON (Activar) utilizando la rueda del zoom para activar las luces del objeto. -
Page 126: Menú: Alimentación
Optelec ClearView C Menú: Alimentación Esta opción de menú le permite regular el tiempo de la función del apago automático del ClearView C. Por defecto, el tiempo del apago automático está regulado a 5 minutos. Después de estos 5 minutos, el ClearView C se apagará... -
Page 127: Menú: Restablecer
Optelec ClearView C Menú: Restablecer Esta opción de menú le permite restablecer la configuración por defecto del fabricante del ClearView C. - Presione el botón Menú ubicado en el panel de control avanzado para activar el menú. - Utilice la rueda del zoom para recorrer las opciones del menú. -
Page 128: Ajustar El Monitor
Optelec ClearView C 6. Ajustar el monitor Es posible de ajustar la altura y el ángulo de visualización del monitor ClearView C para una mayor comodidad de lectura. El monitor puede desplazarse hacia arriba o abajo y puede inclinarse verticalmente para optimizar el ángulo de visualización. -
Page 129: Apéndice A: Problemas Eventuales Y Sus Soluciones
Optelec ClearView C Apéndice A: Problemas eventuales y sus soluciones Configuración por defecto del fabricante Si tiene dificultades operar el sistema, puede restablecer la configuración por defecto del fabricante. Apague el ClearView C y espere 3 segundos. Enciéndelo de nuevo presionando el botón del interruptor principal. Luego, presione y mantenga presionado el botón de alimentación durante 10... -
Page 130: Apéndice B: Seguridad E Avisos Normativos
Condiciones de garantía Optelec garantiza que el ClearView C, a partir de su fecha de entrega, está libre de defectos de materiales y de fallos por mano de obra. - Page 131 Optelec. Optelec no asume responsabilidad alguna por el uso de este equipo de manera diferente o con otros objetivos de lo descrito en este manual. Aviso RAEE La directiva relativa a los Residuos de Aparatos Eléctricos y Electrónicos (RAEE), una ley n...
-
Page 132: Apéndice C: Características Técnicas
ClearView C Apéndice C: Características técnicas Foco Auto-foco con bloqueo Bloqueo de enfoque Opcional ClearView C HD solomente Amplificación ClearView C One 2.4X – 27X en una pantalla ancha de 21.5” Opcional: 6X – 55X Amplificación ClearVIew C HD 1.5X –170X en una pantalla ancha de 24”... -
Page 133: Bedienungsanleitung
Optelec ClearView C Bedienungsanleitung Version 1.5 Copyright 2015 Optelec BV Alle Rechte gesichert Optelec P.O. Box 399 2993 LT Barendrecht The Netherlands Telefon: +31 (0)88 6783 444. Fax +31 (0)88 6783 400 E-mail: info@optelec.nl Website: www.optelec.com Deutsch... -
Page 134: Einleitung
Funktionen besitzen. Wenn Sie Fragen und Anregungen zu diesem Produkt haben, kontaktieren Sie bitte Ihren Händler oder die Firma Optelec selbst mit Hilfe der Kontaktdaten am Ende dieser Anleitung. Wir freuen uns auf Ihr Feedback und wünschen Ihnen eine ClearView C. -
Page 135: Der Clearview C Hd & Clearview C One
- ein Stromanschlusskabel - die kabellose Bedieneinheit - die Bedienungsanleitung für die kabellose Bedieneinheit - diese Bedienungsanleitung - ein Demonstrationsposter zur optimalen, komfortablen Aufstellung Optional: - die Komfort-Lesetischplatte Sollte etwas davon in Ihrem Paket fehlen, kontaktieren Sie bitte Ihren Optelec Händler. Deutsch... -
Page 136: Lernen Sie Ihren Clearview C Kennen
Optelec ClearView C 2.2. Lernen Sie Ihren ClearView C kennen Die folgende Abbildung erklärt die Hauptkomponenten des ClearView C. Bildschirm Kamera-Box X-Y-Lesetisch HDMI-Ausgang C-förmiger Arm 10. HDMI-Eingang Bedieneinheit 11. Stromausgang X & Y Feststellreiter 12. Stromeingang Tragegriff 13. Kameraanschluss (“Speech”) Strom-Hauptschalter 2.3. -
Page 137: Einstellen Des Lesetisches
Optelec ClearView C 2.4. Einstellen des Lesetisches Kompakt-Variante Komfort- Variante Der ClearView C besitzt zwei Lesetisch-Varianten: Die Kompakt-Variante und verlängerte Komfort-Variante. Kompakt-Variante Positionierung. Wenn Sie mehr Freiraum für das Lesen von größeren Dokumenten oder Bildern benötigen, so können Sie die Komfort-Variante wählen. -
Page 138: Der Clearview C Flex
Optelec ClearView C 3. Der ClearView C Flex Der neue Optelec Clearview C Flex ist ein einzig- artiges Bildschirmlesegerät in einem platzsparenden Design, das Ihr Leseerlebnis verbessert. Es bietet Ihnen mehr Arbeitsfläche als je zuvor und ist ideal am Arbeitsplatz oder in der Schule einzusetzen. Wir wünschen Ihnen viel Freude mit Ihrem ClearView C... -
Page 139: Lernen Sie Ihren Clearview C Flex Kennen
Optelec ClearView C 3.2. Lernen Sie Ihren ClearView C Flex kennen Die folgende Abbildung erklärt die Hauptkomponenten des ClearView C Flex. 1. Bildschirm HDMI-Ausgang 2. X-Y-Lesetisch (optional) HDMI-Eingang Stromausgang 3. Bedieneinheit 4. X & Y Feststellreiter Stromeingang 5. Strom-Hauptschalter Kameraanschluss (“Speech”) 6. -
Page 140: Inbetriebnahme
Tasten zu Ihnen zeigen. 4.2 Nutzung der Bedieneinheit mit den Grundfunktionen Die Bedieneinheit für die Nutzung der Grundfunktionen ist richtig eingesteckt, wenn das Optelec Logo zu sehen ist und die drei großen Tasten nach oben zeigen. 4.2.1. Ein- Ausschalten Um das System und den Bildschirm einzuschalten, drücken Sie die runde orange Ein/Aus-Taste neben dem... -
Page 141: Einstellen Der Vergrößerung
Optelec ClearView C 4.2.2. Einstellen der Vergrößerung Benutzen Sie bitte den Vergrößerungs-Drehregler in der Mitte der Bedieneinheit. Durch das Drehen nach rechts erhöhen Sie die Vergrößerung, durch das Drehen nach links reduzieren Sie die Vergrößerung. 4.2.3. Lesefarben verwenden Drücken Sie bitte den weißen Modetaster in der Mitte des Vergrößerungs-Drehreglers um durch zwei bis maximal... -
Page 142: Übersichtsfunktion (Positionsanzeige)
Optelec ClearView C zur Vermeidung von Lichtreflektionen bei glänzenden Vorlagen. Mit weiterem Drücken der Taste schalten Sie zur nächsten Lesefarbe mit wiederkehrender Beleuchtung. Halten Sie die Taste für vier Sekunden, so wird nur die Beleuchtung ohne Wechsel der Lesefarbe eingeschaltet. -
Page 143: Die Erweiterungsfunktionen Der Bedieneinheit
Optelec ClearView C 4.3 Die Erweiterungsfunktionen der Bedieneinheit Die Erweiterungsfunktionen der Bedieneinheit benutzen Sie, wenn die Seite mit den fünf rechteckigen Tasten zu Ihnen zeigt und die Bedieneinheit mit den drei großen Tasten nach oben liegt. Der ClearView C One ermöglicht Ihnen nur ein Menüaufruf. -
Page 144: Einschalten Des Clearview C Menüs
Optelec ClearView C Drücken Sie die graue Linien/Abdeckungen-Taste um die andere Hilfslinie oder Abdeckung verschieben. Benutzen wiederum Vergrößerungs-Drehrad um die Hilfslinie oder Abdeckung zu bewegen. Drücken Sie die graue Linien/Abdeckungen-Taste um den Modus wieder zu verlassen. Diese Funktion ist für den ClearView C One nicht verfügbar. -
Page 145: Binden Der Bedieneinheit
Optelec ClearView C 4.5 Binden der Bedieneinheit Falls Sie die gelieferte Bedieneinheit bei Verlust oder Defekt gegen eine neue ersetzen müssen benötigt es ein ankoppeln (Binden) der Bedieneinheit mit dem ClearView C. Dafür befolgen Sie die nachfolgende Anweisung: 1. Schalten Sie den ClearView C ein;... -
Page 146: Das Clearview C Menü
Optelec ClearView C 5. Das ClearView C Menü Erlaubt Ihnen die Bildschirmhelligkeit einzustellen Erlaubt Ihnen die Lesefarben zu ändern oder den hohen Kontrast für die Lesefarben auszuschalten Erlaubt Ihnen das Ein- oder Ausschalten der Beleuchtung Erlaubt Ihnen das Sperren oder Freigeben der erweiterten Funktionen der Bedieneinheit Erlaubt Ihnen die Zeitverzögerung bis zum automatischen... -
Page 147: Menü Einschalten
Optelec ClearView C Menü einschalten Um das Menü einzuschalten drücken Sie bitte die Taste “MENU” in der Anordnung der Erweiterungsfunktionstasten an der Bedieneinheit. Zum Verlassen des Menüs drücken Sie die gleiche Taste erneut. Bewegen im Menü Drehen Sie den Vergrößerungsregler, um sich durch die Menüpunkte zu bewegen. -
Page 148: Menü: Licht
Optelec ClearView C lassen sich ausschalten um bevorzugt nur mit einer Lesefarbe zu arbeiten. Voreingestellt sind drei Modi: Echtfarben Fotomode, Lesefarbe 1 mit weißem Hintergrund und schwarzer Schrift und Lesefarbe 2 mit schwarzem Hintergrund und weißer Schrift. Zusätzlich zu den Farbkombinationen kann auch eine Graustufendarstellung auswählt werden. -
Page 149: Menü: Erweiterungsfunktionen Sperren
Optelec ClearView C - Zum Einschalten der Vorlagenbeleuchtung wählen Sie durch Drehen des Vergrößerungsreglers der Auswahl “ON”, zum Ausschalten “OFF”. Drücken Sie den Modetaster zur Bestätigung und verlassen das Menü. Diese Funktion ist für den ClearView C One nicht verfügbar. -
Page 150: Menü: Standby (Stromsparen)
Optelec ClearView C sich zu der voreingestellten Verzögerungszeit zum Standby mit 15 Minuten. Das automatische Ausschalten erfolgt dadurch erst nach 20 Minuten. Die Ausschaltverzögerungszeit kann für 5, 15, 30 Minuten eingestellt oder auch deaktiviert (“NEVER“) werden. - Zum Aktivieren des Menüs drücken Sie die Taste “MENU” in der Anordnung der Erweiterungsfunktionstasten an der Bedieneinheit. -
Page 151: Menü: Zurücksetzen
Optelec ClearView C Menü: Zurücksetzen Dieser Menüpunkt ermöglicht Ihnen den ClearView C zurückzusetzen, um damit die Werkseinstellungen (Grundeinstellung) zu übernehmen. - Zum Aktivieren des Menüs drücken Sie die Taste “MENU” in der Anordnung der Erweiterungsfunktionstasten an der Bedieneinheit. - Drehen Sie den Vergrößerungsregler um sich durch die Menüpunkte zu bewegen. -
Page 152: Verstellen Des Bildschirms
Optelec ClearView C 6. Verstellen des Bildschirms Der ClearView C Bildschirm kann für ein bequemes Lesen in der Höhe und in der Neigung verstellt werden. Diesen Arbeitskomfort erreichen Sie durch Auf- oder Abwärtsschieben und vertikales Drehen des Bildschirms. Um den Bildschirm in Ihre bevorzugte Stellung zu bringen Umfassen Sie ihn fest an beiden Seiten am Rahmen und schieben ihn nach oben und unten oder neigen ihn nach vorn oder zurück. -
Page 153: Anhang A: Fehlerbehebung
Optelec ClearView C Anhang A: Fehlerbehebung Herstellervorgaben - Sollten irgendwelche Schwierigkeiten bei der Bedienung des Gerätes auftreten, können Sie einen Reset zur Erlangung der Werkseinstellung durchführen. Schalten Sie den ClearView C mit dem Hauptstrom- schalter aus und warten 3 Sekunden. Schalten Sie den ClearView C mit dem Hauptstromschalter wieder ein. -
Page 154: Anhang B: Sicherheit Und Erklärungen
Die Garantie ist nicht übertragbar und gilt nicht für Gruppen oder Mehrfach-Anwender. Der ClearView C was wurde für Endkunden zur Verwendung zu Hause, in der Schule oder am Arbeitsplatz konzipiert. Optelec behält sich das Recht vor, den ClearView C zu reparieren oder durch ein ähnliches oder besseres Produkt zu ersetzen. - Page 155 Bitte wenden Sie sich an Ihren Händler im Falle von zusätzlichen Garantieansprüchen oder Wartungsmaßnahmen während oder nach der Laufzeit der Garantie. Optelec übernimmt keine Haftung für die Verwendung dieses Gerätes, wenn es auf eine andere, zu den Beschreibungen in diesem Handbuch abweichende Art und Weise verwendet wurde.
- Page 156 Optelec ClearView C Optelec BV Breslau 4 2993 LT Barendrecht __________________________________ (Name und Adresse des Inverkehrbringers) Barendrecht, 01.07.2014 ______________________________ (Ort, Datum) EU - Konformitätserklärung (gemäß den Richtlinien des Rates der Europäischen Gemeinschaft) Hiermit erklären wir in eigener Verantwortung, dass das Produkt Bildschirmlesegerät...
-
Page 157: Anhang C: Technische Informationen
Optelec ClearView C Anhang C: Technische Informationen Fokus Auto-Fokus mit Fokusfixierung Autofokus sperren Nur bei ClearView C HD möglich Vergrößerung ClearView C One 2.4 X– 27X (55 cm Bildschirm) Optional 6X-55X Vergrößerung ClearView C HD 1.5 X–75 X (61cm Bildschirm) Optional maximal 170 X Bildschirmauflösung... - Page 158 Optelec ClearView C 使用手冊 版本 1.5 Optelec, 荷 兰 @2015 版 保留所有 权 利 Optelec P.O. Box 399 2993 LT Barendrecht The Netherlands 电话 : +31 (0)88 6783 444. 传 真 +31 (0)88 6783 400 电 子 邮 件: info@optelec.nl 网站:...
-
Page 159: 介绍
通 过 安装不同的模 块 来增加。也有可能你的机器并不支持本手册所描述的有些 功能。 关于本 产 品的使用如有任何 问题 或建 议 ， 请 通 过 本手册 联 系信息 页 面提供的信 息 联 系 Optelec 的代理商或者 Optelec 的 总 部。我 们 非常感 谢 你的反 馈 ,希望你 喜 欢 使用你的 ClearView C。 中文版... -
Page 160: Clearview C 高清和 Clearview C One
Optelec ClearView C 2. ClearView C 高清和 ClearView C One Optelec 公司出品的 ClearView C 高清和 ClearView C 具 有独特的 C 型支架 设计 ，与 传统 的台式 电 子助 视 器相比， 它提供了更舒适的 阅读 体 验 和工作空 间 。ClearView C One 只提供基 础选项 ，而 ClearView C 高清同 时 提供基... -
Page 161: 开始了解你的 Clearview C
Optelec ClearView C 2.2 开始了解你的 ClearView C 下列 图 示 说 明了 ClearView C 的主要部件。 1. 显示器 摄像头组件盒 2. 阅读台 HDMI 输出 HDMI 输入 3. C-型臂 4. 控制板 电源输入 5. X 与 Y 方向锁止装置 电源输出 摄像头连接(语音版) 6. 手柄 7. 主电源开关... -
Page 162: 转换阅读台的安装
Optelec ClearView C 2.4 转换阅读 台的安装 紧 凑型 舒适型 ClearView C 有两种 阅读 台配置方式： 紧 凑型和舒适型配置。 紧 凑型配置是 标 准配置。如果你希望 拥 有更大的空 间 ，例如当你坐手工活或 阅读 很大的文件 时 ， 你可以 转换 一个舒适型的配置。 请 参考“ 阅读 台更 换 安装 说 明 书 ”，上面有一... -
Page 163: Clearview C Flex 灵活版
Optelec ClearView C 3. ClearView C Flex 灵活版 新型的Optelec ClearView C 灵活版具有独特 设计 的一 款台式 电 子助 视 器，其 节约 空 间 的 设计 ，提升你的 阅读 体 验 。它以往的机型提供了更大的工作空 间 ，适合在工 作或学校中使用。 希望你能喜 欢 使用你的ClearView C 灵活版。 3.1 ClearView C 灵活版的包装里都有什么? ClearView C 灵活版的包装里有：... -
Page 164: 开始了解你的 Clearview C 灵活版
Optelec ClearView C 3.2 开始了解你的 ClearView C 灵活版 下列 图 示 说 明了 ClearView C 灵活版的主要部件： 显示器 HDMI 高清 输 出 阅读 台 (可 选 ) HDMI 高清 输 入 控制板 电 源 输 入 X & Y 锁 止滑 动 条... -
Page 165: 操作使用
ClearView C 的按 键 的基本功能就 处 于工作状 态 。 如果要想 获 得高 级 功能， 仅仅 需要旋 转 控制板，五个 长 方形的按 键 朝向你即可。 4.2 基本功能控制板 当 Optelec 的 标 志（logo）被放置在 阅读 台的方向正朝向你 时 ， 说 明基本功能 控制板已 经 被正确放置好了。在控制板上面有三个大按 键 。 4.2.1. 开 / 关 电 源... -
Page 166: 调节放大倍率
Optelec ClearView C 4.2.2. 调节放大倍率 位于控制板中 间 位置的 选择 按 键 。 顺时针 方向旋 转 ，是增加 放大倍率；逆 时针 方向旋 转 是减少放大倍率。 4.2.3. 选择图 像模式 按下 这 个白色放大旋 钮 ，就可以在 2-5 钟图 像模式之 间进 行 循 环 ， 这 取决于 该图 像模式是如何设置的。... -
Page 167: 阅读指示器 (阅读位置定位)
Optelec ClearView C 读 的文字内容放置在此 处 。一旦文件放置好了，再次按一下 该 按 键 ，就会放大 到你先前 设 置的放大倍率。 4.2.6. 阅读 指示器 ( 阅读 位置定位) 按住 蓝 色的正方形概 览 按 钮 三秒 钟 就会激活一个 红 色的 LED, 这 个 红 色的灯光照射在 阅读 板上。 这 个 阅读 位置指示... -
Page 168: 调节图像控制
Optelec ClearView C 4.3.1 调节图 像控制 如果字母或其他屏幕上的元素不 够 清晰，使用 图 像控制去增 强图 像并增加 图 像的清晰度。 调节图 像控制，按下 带 有“太 阳” 图标 的白色 图 像控制按 键 一次（最左面的按 键 ）。 现 在 使用放大的旋 钮 来 调节图 像控制。如果在三秒内没有按下任何按 键 ，放大旋 钮 将会恢复到原来的放大功能。 本功能不适用于 ClearView C One。... -
Page 169: 自动焦距锁定功能
Optelec ClearView C 4.3.6 自动焦距锁定功能 ClearView C 配备有自动对焦的摄像头，能确保屏幕上的图 像始终清晰。当打开 ClearView C 的电源时，系统会进入自 动对焦模式。按下带有铅笔标识的（最右面按键）自动对焦 按键，ClearView C 会停止其持续运行的自动对焦模式， 固定对焦在被浏览 的目标物体上。 当在写作、绘画或手工作品时，这个功能很有用。当自动对 焦功能被关闭时，铅笔的标识就会出现在屏幕上。要激活自动对焦，仅仅需要 再次按下自动对焦按键，那个标识就会消失，这说明自动对焦再次启用。 本功能不适用于 ClearView C One。 4.4 控制板电池 ClearView C 控制板由二个 CR2025 纽 扣型 电 池供 电 。 该电 池能持 续 供 电 2-3 年... -
Page 170: Clearview C 菜单
Optelec ClearView C 5. ClearView C 菜 单 调节 屏幕亮度 调节 或关 闭 色彩高 对 比度 图 像模式 打开或关 闭 照明灯 锁 定或打开控制板的高 级 功能 设 置自 动 关机 时间 调节 自 动 待机 时间 重新 设 置 显 示固件版本和系 统 信息... -
Page 171: 激活菜单
Optelec ClearView C 激活菜 单 要 进 入菜 单 ，按下位于控制板高 级 功能的 侧 面的中 间 位置的 菜 单 按 钮 。退出菜 单 ，再次按下菜 单 按 键 。 菜 单导 航 使用放大旋 钮 来 选择 菜 单项 目。位于旋 钮 之中的模式按 键 可... -
Page 172: 菜单: 灯光
Optelec ClearView C - 按下位于控制板高 级 功能 侧 面的菜 单 按 钮 ，激活菜 单 ；. - 使用旋 钮选择 菜 单选项 ， 选择 色彩模式 选项 ，按下模式按 键 激活此菜 单 ； - 用旋 钮选择 四种高 对 比度模式之中的一种模式，按下模式按 键 确 认 你的 选择 ；... -
Page 173: 菜单: 锁定
Optelec ClearView C 菜 单 : 锁 定 此菜 单 可允 许锁 定或解 锁 控制板上的高 级 功能，作 为 菜 单 按 钮 的 额 外功能。如 果 为锁 定状 态 ，亮度、 标记线 \ 标记 窗、 计 算机和自 动对 焦等高 级 功能都是 锁 定... -
Page 174: 菜单: 待机
Optelec ClearView C 菜 单 : 待机 此菜 单 是 设 置 ClearView C 进 入待机模式以 节约电 能。按下任何的按 键 即可从 待机模式中 唤 醒。默 认 的自 动 待机 时间 是 15 分 钟 。待机 时间 可以 设 置 为 5、 15、30 分 钟 以及永不待机。按下开/关机 键 ，机器 总 是会首先 进 入自 动 待机模... -
Page 175: 菜单: 退出
Optelec ClearView C - 使用旋 钮 来 选择 菜 单 。 选择 菜 单 中的信息 选项 ，按下模式按 键 来激活此 菜 单 ； - 按下菜 单 按 键 退出此菜 单 ； 菜单: 退出 此菜 单 可 让 你退出菜 单 . - 按下位于控制板高 级 功能 侧 面的菜 单 按 钮 ，激活菜 单 ；... -
Page 176: 调节显示器
Optelec ClearView C 6. 调节显 示器 为 了舒适 阅读 ，ClearView C 的 显 示器在高度上和 阅读 角度是可以 调节 的。 显 示器可以上、下移 动 ， 为 最佳舒适 阅读 ， 显 示器可以前后一定角度的 倾 斜。 将 显 示器放在你喜 欢 的位置，双手 紧紧 抓住 显 示器两 边 的 边 框，上、下移 动显... -
Page 177: 附件 A : 故障排除表
Optelec ClearView C 附件 A : 故障排除表 工厂出厂默 认设 置 - 如果你操作本机器遇到困 难 ，你可以重新 设 置出厂的默 认设 置。关 闭 ClearView C 的 电 源并等待３秒 钟 。用主 电 源开关再次打开 电 源。接着， 按下开／关 键 并持 续 按住 10 秒 钟 。另外一个方法是，从 ClearView C 的... -
Page 178: 附件 B: 安全性与使用注意事项
阅读 台、手柄和 显 示器 调节 均含有可移 动 的零部件。在 调节 屏幕角度、手柄 或操作 阅读 台 时 ， 请 注意防止手指或 宽 松的衣物 夹 入机械 结 构中。如果你安 全的操作 ClearView C 有困 难时 ， 请寻 求 协 助或 联 系你的 Optelec 经销 商。 在使用手柄搬运 ClearView C 时 ， 请 确保 显 示器被放置在最低的位置， 阅读... - Page 179 Optelec ClearView C 在任何情况下，Optelec 和其供 应 商均不承担任何 间 接 损 害 赔偿 金。 对 最初 购 买 的用 户 的救 济 方法 仅 限于更 换 ClearView C 的模 块 。本 质 保 仅 在此 产 品最初 购买 国家有效，且 质 保 标签 没有被 损 坏 过 。 质 保期内的 额 外的的 质 保条款或 质...
-
Page 180: 附件 C: 规格
Optelec ClearView C 附件 C: 规 格 对 焦 自 动对 焦 对 焦 锁 定 仅 限于 ClearView C 高清 ClearView C One 放大倍率 2.4X – 27X （21.5 寸显示屏） 6X -55X 可 选 ClearView C 高清放大倍率 1.5 X –75 倍（24 寸 显 示屏）... - Page 181 Optelec ClearView C クリアビューＣ クリアビューＣ HD22 取扱説明書 Version 1.05 コンパクト設定版 Copyright 2015 Optelec, the Netherlands All rights reserved 日本語...
-
Page 182: はじめに
Optelec ClearView C 1. はじめに Optelec 社によって開発された卓上型拡大読書器“クリアビューＣ （ClearView C）”をお選びいただいきありがとうございました。クリアビュ ーＣは、読む、書く、写真を見るを可能にし、仕事をすることなど多くのこ とを可能にします。 クリアビューＣは、文字や物や画像を、拡大し、強調 して、あなたの好ましい色の組合せで、明るさとコントラスを調整して表 示することができます。 操作は簡単ですので、自宅でも、職場でも、学 校でもご使用いいただけます。 クリアビューＣは、使いやすさ、快適な読書と最大作業空間の確保に焦 点を当てたユニークな人間工学に基づいたモジュラー設計です。高品質 なＸＹテーブル（読書台）は、カメラの下で滑らかに文章や対象物を動か すことができます。 すべての操作がひとつに統合された使いやすいコン トローラーは、「簡単操作」と「高機能操作」を切り替えて、直感的な感性 で操作するができます。クリアビューＣのユニークなデザインは、快適な 読書姿勢をお約束し、あなたのご自宅のインテリアの一部となります。 1.1. マニュアルについて このマニュアルは、クリアビューＣの機能と操作をご理解いただくため のものです。ご使用前に最後までご一読ください。 ご使用方法に関するご質問やご意見は、最後のページに記載されてい るお客様相談室またはお買い求めの販売店までご連絡ください。 どうぞクリアビューＣを十分にご活用ください。 2. クリアビューＣ クリアビューＣは、ユニークな C フォルム（C 型形状）デザインで、従来 型の形状の拡大読書器に較べ、より快適な読書と、より広い作業スペー スを提供します。 クリアビューＣは、簡単操作と高機能操作の２通りの操作の選択ができ、... -
Page 183: 同梱されているもの
Optelec ClearView C 2.1. 同梱されているもの クリアビューＣの梱包には次のものが入っています。 - クリアビューＣ本体 - 電源コード - コントローラー（ボタン電池 CR2025×２個 内蔵） - コントローラーの操作説明シート - 取扱説明書 - 品質保証規定兼保証書・２年間修理保証サービス登録書 もし、上記のものに欠品がありましたら、販売店または最後のページに あるお客様相談室にご連絡をお願いいたします。 2.2. 各部の名前 次の写真は主要な部分を示しています。 1. モニター※ カメラ・ボックス 2. ＸＹテーブル（読書台） 9． HDMI OUT 3. C 型アーム 10. HDMI IN 4. コントローラー... -
Page 184: 梱包を解き、セットする
Optelec ClearView C 2.3 梱包を解き、セットする クリアビューＣは、あらかじめ組み立てられて、ひとつのボックスに梱 包されて出荷されます。使用開始のための準備は、クリアビューＣを梱 包箱から取り出し、電源コードをコンセントに差し込み、電源コードの反 対側を本体ユニットの電源ソケットに差し込むだけです。 クリアビューＣの電源を入れるときは、次の手順で進めてください。 - 電源コードのプラグをコンセントに差し込む - カメラ・ボックスの左側面にある主電源スイッチを入れる 日本語... -
Page 185: 操作説明
Optelec ClearView C 3. 操作説明 3.1. はじめに クリアビューＣを使うときは、両手をＸＹテーブルの手前の部分に置くと ボタン操作と連続したＸＹテーブルのスライド操作が容易です。 クリアビューＣには、ワイヤレスのコントローラーがＸＹテーブルの手前の 中央部に組み込まれています。このワイヤレスのコントローラーの 「Optelec」のロゴが見える向きで、ＸＹテーブルにセットされているときは、 簡単操作が使えます。 高機能の操作をしたいときは、コントローラーを持ち上げて回転させ、５ つの長方形のボタンが見える向きに置き直してください。 ※コントローラーはワイヤレスですので、本体から取り外しても操作する ことができます。 3.2. コントローラーの簡単操作 コントローラーを簡単操作で使うときは、「Optelec」のロゴが見える向 きで、ＸＹテーブルの手前の中央部にキチンとセットされており、３個の大 きなボタンだけが上にある状態にしてください。 3.2.1. 電源の入り切り 電源を入れるときは、コントローラーの真ん中の大き なズームダイヤルのとなりのオレンジ色の丸い電源ボ タンを押してください。本体とモニターの両方の電源が 入ります。そして前回電源を切ったときと同じ状態で立 ち上がります。カメラが映像を写し始めるまでのセットア ップに、約５秒から 12 秒かかります。 日本語... -
Page 186: 倍率の調節
Optelec ClearView C 電源が入らないときは、電源コードが正しく接続していて、モニターの後 ろのカメラ・ボックスの左側の側面にある主電源スイッチが ON の位置に なっていることを確認してください。 3.2.2. 倍率の調節 コントローラーの中央のズームダイヤルを時計回りに 回すと倍率が上がり、反時計回りに回すと倍率が下が ります。 ※読書モード１～４では、低い倍率のとき、左右の端の部分が画面一杯 に表示されません 3.2.3. 映像モードの切り替え ズームダイヤルの内側の白いモードボタンを押して、 ３つの映像モードをグルグルと切り替えることができま す。 設定変更は、「メニュー：ｃolorｓ(色)」をご参照くだ さい。最大５つの映像モードを設定することができます。 フルカラーモード：オリジナルのカラーで表示します。 読書モード１：前景と背景のコントラストを強調するモードです。 写真とテキストは高コントラストの前景色と背景色で表示され、初 期設定は、白の背景に黒色の前景です。前景色と背景色はメニュ ーで変更することができます。 読書モード２（オプション）：前景と背景のコントラストを強調するモー ドです。写真とテキストは高コントラストの前景色と背景色で表示さ れ、初期設定は、黒色の背景に白色の前景です。前景色と背景色 はメニューで変更することができます。 読書モード３（オプション）：前景と背景のコントラストを強調するモー ドです。写真とテキストは高コントラストの前景色と背景色で表示さ れ、出荷時は、設定されていません。前景色と背景色はメニューで 変更することができます。 日本語... -
Page 187: ライトの入切
Optelec ClearView C 読書モード４（オプション）：前景と背景のコントラストを強調するモー ドです。写真とテキストは高コントラストの前景色と背景色で表示さ れ、出荷時は、設定されていません。前景色と背景色はメニューで 変更することができます。 3.2.4. ライトの入切 ズームダイヤルの内側の白いモードボタンを約４秒 押すとライトを消すことができます。ライトの反射を一時 的に排除することができます。 もう一度このボタンを押すと次の読書モードに切り替わ り、ライトが再点灯します。約 4 秒間ボタンを押すと、背 面のオブジェクトの照明を点灯しますが、次の読書モー ドに進むことはありません。 3.2.5. ワイド表示機能 ワイド表示機能は、興味のある部分を見つけるの に役立ちます。 ワイド表示機能を起動するためには、青い四角のワイ ド表示ボタンを一度押します。ワイド表示機能が作動 すると、自動的に最小倍率にズームアウトし、画面の 中心を示す十字マーク（位置表示）が表示されます。 ＸＹテーブルを移動させることにより、十字マークに読みたい部分を移動 させます。この状態で、もう一度ボタンを押すと、十字マークの位置が、 前の倍率に拡大ズームインします。 3.2.6. スポットライト機能（位置表示） 青い正方形のワイド表示ボタンを３秒間押すと、カメ ラの真下の位置が、赤いスポットライトで照らされます。 カメラが写している位置を特定するのに役立ちます。 例えば、書くとき、赤のスポットライトにペンを置くと、ペ ンが画面の中央に表示されます。もう一度このボタン を押すと、スポットライトが消えます。 または、操作をし なくても３０秒後に自動的に、スポットライトが消えます。 日本語... -
Page 188: Ｘｙテーブル（読書台）のロックとブレーキ制御
Optelec ClearView C 3.2.7. ＸＹテーブル（読書台）のロックとブレーキ制御 ＸＹテーブルの前の部分にある２つのスライドするレバーを操作して、 ＸＹテーブルを左/右方向と前/後方向に動くようにしたり、どちらかの一 つの方向だけに動くようにしたり、滑り具合を左右と前後で独立して調節 することができます。どちらの方向にも動かないようにロックするなどの 設定をすることができます。 ２つのレバーがそれぞれＸＹテーブルの左右の縁側に広がる位置にあ るときは、ＸＹテーブルは左/右方向と前/後方向のどちらにも動かすこと ができます。 レバーをＸＹテーブルの真ん中に向けてスライドさせるほどブレーキがよ り強く効きます。左側のレバーは左/右方向のブレーキの調節をし、右側 のレバーは前/後方向のブレーキの調節をします。 左/右方向のブレーキを最も強くするときは、左側のレバーをＸＹテーブ ルの真ん中の位置にしてください。前/後方向のブレーキを最も強くする ときは、右側のレバーをＸＹテーブルの真ん中の位置にしてください。 ブレーキによるＸＹテーブルの滑り具合の調節やロックは、快適な読書、 筆記や絵を描くときや趣味の工作などのとき、さらにクリアビューＣを移 動させるときやクリアビューＣを使わないときに有効です。 ※ このロックとブレーキ制御を上手く使うと、読書のときの意図しないＸＹ テーブルの蛇行を防ぐことができ、不快な船酔いのない読書が可能で す。とくに日本語の縦書き文の読書に有効です。 3.3. コントローラーの高機能操作 高機能型の操作をするときのコントローラーは、５つの長方形のボタン が手前になり、３つの大きなボタン類が上部に見えている向きにし、ＸＹ テーブルの手前の中央部にセットします。 日本語... -
Page 189: 画質の調整
Optelec ClearView C 3.3.1. 画質の調整 文字やその他の画面に写っているものが見づらい場 合は、画質調節をして、イメージを強調しシャープネス を向上させてください。 画質の調整をするには、最も左の突起と太陽のアイコンの白い画質調 整ボタンを押してください。そのあとズームダイヤルを回して画質を調整 します。3 秒間操作されない場合は、ズームダイヤルは、元のズーム機 能に戻ります。 3.3.2. ラインマーカーとマスキング 左から２番めの長方形のラインマーカー/マスキング ボタンを押すと、ラインマーカー、マスキング、通常のフ ルスクリーンのカメラ映像に切り替わります。 ラインマーカーは、文章を読みやすくし、筆記を容易にしたいときなどに 使用されます。 マスキングは、画面の明るさを減らしたいときや文章の１行あるいは２行 に集中する必要があるときに画面の一部をブロックするために使用しま す。 3.3.3. ラインマーカー/マスキングの位置調整 ラインマーカーやマスキングが起動したらと灰色 のラインマーカー/マスキングボタンを３秒間長押し してください。位置調整できる箇所が点滅して、上、 下、左、右に移動できることを示します。ズームダイ ヤルを回して点滅しているラインまたはマスクを動かしてください。次に、 ラインマーカー/マスキングボタンを押して、反対側のラインやマスクを、 ズームダイヤルをもう一度回して調節してください。 位置調整を終了するためにはラインマーカー/マスキングボタンをもう一 度押します。 3.3.4. メニューを開く 前面の中央にある「MENU」と表示されている青い長 方形のボタン押すと、いろいろな設定のメニューが表示 されます。メニューについての詳細は、「4. クリアビュ... -
Page 190: コンピューターおよび外部ソースとの映像の切り替え
Optelec ClearView C ーＣメニュー」をご覧ください。 3.3.5. コンピューターおよび外部ソースとの映像の切り替え クリアビューＣにはコンピューターやビデオカメラ、カ メラ付きスマートホンなどの外部ソースを接続すること ができます。それらをモニターに表示させるときは、右 から２番目の矢印のマークがある PC ボタンを押すごとにクリアビューＣ 内蔵カメラの映像と外部ソースの映像を交互に切り替え表示します。 コンピューターやビデオカメラやカメラ付きスマートホンは、モニターの後 ろのカメラ・ボックスにある入力端子「HDMI IN（タイプ A）」に接続してくだ さい。 コンピューターの映像をクリアビューＣで正しく表示させるためには、コン ピューターの解像度の設定を 1920 x 1080 に設定してください。 注）コンピューターなどの機種によっては、解像度の設定を 1920 x 1080 に設定できない場合があります。 3.3.6. オートフォーカスのロック機能 クリアビューＣは、常にシャープな画像を撮影する連 続オートフォーカス機能を備えています。クリアビューＣ は、連続オートフォーカスモードで起動します。 一番右の突起のある鉛筆アイコンのフォーカスボタンを押すと、オートフ ォーカス機能が動作してから停止し、焦点が対象物に固定されます。こ の機能は筆記や、絵を描くときや工作のときに役立つことがあります。オ ートフォーカス機能が停止になっている場合には、鉛筆のアイコンが表 示されます。オートフォーカスを有効にするには、オートフォーカスボタン を押します。鉛筆アイコンが消えます。... -
Page 191: コントローラーのバッテリー
Optelec ClearView C 3.4. コントローラーのバッテリー クリアビューＣのコントローラーには、ボタン電池 CR2025 を２個使用し ています。これらの電池寿命は通常２〜３年です。コントローラーのボタ ン操作が効かなくなったとき、２年以上電池を交換していない場合は、電 池を交換してください。電池交換は、コントローラーの裏の側面の電池蓋 を丁寧に開け、２個とも電池を交換してください。 1) コントローラーを裏返し、横 長方向に置いてください。 片方の側面に細長いバッ テリーホルダーの蓋がある ことを確認して下さい。 2) 蓋をコントローラーの長い 方向に静かに引き出してく ださい。 3) 出てきたバッテリーホルダ ーに装着されている２個の ボタン電池 CR2025 を取り 外してください。 4) ボタン電池は、完全に平ら な面（＋）を上にしてバッテ リ ー ホ ル ダ ー に ２ 個 装 着... -
Page 192: クリアビューＣメニュー
Optelec ClearView C 4. クリアビューＣメニュー 画面の明るさを調整する 読書モードの色を変更、または無効にする ライトを点灯するまたは消灯する 自動的に待機モードになる時間を設定する 自動電源オフになる時間の設定をする コントローラーの高機能操作をロック・解除する 工場出荷時の初期設定にリセットする ファームウェアバージョン、システム情報を表示 メニューを終わる 日本語... -
Page 193: メニューを開く
Optelec ClearView C メニューを開く メニューを開くときは、コントローラーの高機能操作側 の「MENU」ボタンを押します。メニューを閉じるときは、 「MENU」ボタンをもう一度押します。 メニューを選ぶ ズームダイヤルを回して、メニュー項目を切り替えて ください。ズームダイヤルの内側のモードボタンで選択 します。 メニューモードを終わる コントローラーの「MENU」ボタンを押すことで、メニュ ーを終了したり、前のメニューの画面に戻ったり、選択 したことを取り消したりします。 メニュー: ｂrightness（明るさ） このメニュー項目は、モニターの明るさを調整します。 - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ｂrightness（明るさ）を表示しています。モードボタンを押して選択し ます。 - ｂrightness と表示されていない場合は、ズームダイヤルを回してｂ rightness を表示させてから、モードボタンを押して選択します。 - ズームダイヤルを回して、明るさのレベルを選びます。５段階の明 るさが選べます。初期設定の明るさは、max（最大）です。 - モードボタンを押すと、選択が確定され、メニュー画面に戻ります。 - メニューボタン押して、メニューモードを終了します。 日本語... -
Page 194: メニュー: Colorｓ（色
Optelec ClearView C メニュー: colorｓ（色） 本品は、４つの読書モード１～４と、フルカラー(写真)モードがあります。 ４つの読書モードは、それぞれ前景と背景の色を指定できます。 読書モード（読書モード１）だけで良ければ、他の３つの読書モードは表 示されないように設定できます。 出荷時の設定は、フルカラーモード、読書モード１（白背景黒文字）、読 書モード２（黒背景白文字）の３つのモードが表示される設定です。 - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ズームダイヤルを回してメニュー項目を切り替えて、ｃolorｓ（色）を 表示させ、モードボタンを押します。 - ズームダイヤルを回して、４つの読書モードから１つを選び、モード ボタンを押します。 - 新しいカラーコンビネーションを選択するには、ズームダイヤルを 回して、表示されるリストの中からカラーコンビネーションを選択し ます。 - 読書モード２、３、４は、”X”を選ぶと表示されなくなります。 - モードボタンを押すと、選択が確定され、メニューボタンを２回押し て、メニューを終了します。 カラーコンビネーションのリスト - Black – White （黒―白） - Black – Green （黒―緑）... -
Page 195: メニュー: Ｌight（ライト
Optelec ClearView C メニュー: ｌight（ライト） このメニューは、電源を入れたときのカメラの左右にあるライトの入り 切りを設定します。 初期設定では、ライトはオンです。このメニューで“off”を選択すると、電 源を入れた時のライトは切りとなります。 - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ズームダイヤルを回してメニュー項目を切り替えて、ｌight（ライト）を 表示させ、モードボタンを押して選択します。 - ズームダイヤルを回して”on”を選択するとライトが点灯に設定され、 ”off”にするとライトは点灯しない設定となります。 - モードボタンを押すと、選択が確定され、メニュー画面に戻ります。 - メニューボタンを押して、メニューを終了します。 メニュー: ｓtandby（待機モード） このメニュー項目は、節電のための待機モードになるまでの時間を設 定します。待機モード作動中は、どのボタンを押しても、解除されます。 初期設定は、１５分間です。待機モードになるまでの時間は、５分、１５ 分、３０分と“never”（待機設定なし）が選べます。 - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ズームダイヤルを回してメニュー項目を切り替え、“Standby”を表 示させ、モードボタンを押して選択します。 - ズームダイヤルで、待機モードになるまでの時間を選択し、モード ボタンで決定します。”never”を選ぶと待機モードが作動しません。 - モードボタンを押すと、選択が確定され、メニュー画面に戻ります。 - メニューボタンを押して、メニューを終了します。... -
Page 196: メニュー: Power Off（電源オフ
Optelec ClearView C メニュー: power off（電源オフ） このメニュー項目は、自動電源オフになるまでの時間を設定します。 初期設定は、５分間です。この５分間は、１５分間で待機モードに入り、 そのあとカウントされる時間です。したがって初期設定では、操作されな い時間が２０分で自動的に電源が切れます。自動電源オフになるまでの 時間は、５分、１５分、３０分と“never”（電源オフなし）が選べます。 - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ズームダイヤルを回してメニュー項目を切り替え、“Power off”を表 示させ、モードボタンを押して選択します。 - ズ ー ム ダ イ ヤ ル で 電 源 が 切 れ る ま で の 時 間 を 選 択 し ま す 。... -
Page 197: メニュー: Ｒeset（リセット
Optelec ClearView C - メニューボタンを押して、メニューを終了します。 コントローラーの高機能ボタンのロックを解除する方法 - コントローラーの高機能操作側の「MENU」ボタンを５秒間押します。 - ズームダイヤルを回してメニュー項目を切り替えて、“keylock”を表 示させ、モードボタンで選択します。 - ズームダイヤルを回して“off”を選び、モードボタンを押すと選択を 確定し、メニュー画面に戻ります。 - メニューボタンを押して、メニューを終了します。 メニュー: ｒeset（リセット） このメニュー項目は、出荷時の初期設定にリセットする - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ズームダイヤルを回してメニュー項目を切り替え、“ｒeset ”を表示 させ、モードボタンを押して選択します。 - 出荷時の初期設定に戻す場合は、ズームダイヤルで”yes”を選択 します。”no”を選ぶとリセットされません。 - モードボタンを押すと、選択が確定され、メニュー画面に戻ります。 - メニューボタンを押して、メニューを終了します。 別の方法 - 電源が入っている状態から、電源ボタンを約 10 秒間（ライトが再点 灯するまで）長押ししてください。 メニュー: information（インフォメーション）... -
Page 198: メニュー: Exit（メニューの終了
Optelec ClearView C - ズームダイヤルを回してメニュー項目を切り替え、“information ”を 表示させ、モードボタンを押して選択します。 - 本機のファームウェアのバージョンが表示されます。 - メニューボタンを２回押して、メニューを閉じます。 メニュー: exit（メニューの終了） このメニュー項目は、メニューの終了のためのものです。 - コントローラーの高機能操作側の「MENU」ボタンを押し、メニューを 開きます。 - ズームダイヤルを回してメニュー項目を切り替え、“exit”を表示さ せます。 - モードボタンを押すと、選択が確定され、メニューが終了します。 または - メニューボタンを押してもメニューが終了します。 日本語... -
Page 199: モニターの調整
Optelec ClearView C 5. モニターの調整 本機は、モニターの高さと角度を快適な読書位置に調整できます。モ ニターは、上下位置と角度（チルト）を快適なポジションに動かすことがで きます。 モニターをお好みの位置にするために、モニター左右の枠をしっかり掴 み、上下にモニターをスライドさせるか、モニターの傾きの角度を調整し ます。 ※ クリアビューC のモニターには、左右の首振りと９０度回転の機能があ りません。 ご注意 本機を設置する際は、机上に十分はスペースを確保し、他のものを机上 に置かないようにし、電源コードに余裕をもたせて設置してください。 机の面は、平でかつ水平に保ってください。 6. 持ち運び用取っ手 本機には、モニターの後ろに持ち運び用の取手が装備されています。 けがを防ぐために、所定の位置に持ち運び用の取手をロックして、持ち 上げる前に、２つのブレーキのレバーで XY テーブルをロックしてください。 持ち運び用取っ手のロック - モニターを一番低い位置に動かします。 - モニターを押さえながら、後ろの取っ手を持ち上げるとカチッと音が し、取っ手がロックされます。 - ＸＹテーブルの位置を中央に移動し、左右/前後のブレーキレバー をロックの位置に動かして、ＸＹテーブルが固定されたことを確認し てください。 - この状態で、安全に本機を持ち上げることができます。 取っ手のロック解除 - 取っ手を下に押し下げてください。... -
Page 200: 仕様
Optelec ClearView C 7. 仕様 カメラ オートフォーカス（焦点固定可能） 解像度 1920x1080 電 源 100V 周波数 50 /60 Hz 使用環境 温度 +10°C から +35°C 湿度 70%以下、結露なし 保管及び輸送環境 温度 +10°C から +40°C 湿度 95%以下、結露なし 倍率 約 1.3 倍～約 67.5 倍 画面寸法 ２２型ワイド（475x269mm) 外形寸法 ベ ー ス：420x510mm(アーム部共) ＸＹテーブル：420 x 320mm... -
Page 201: 故障と思ったら
Optelec ClearView C 8. 故障と思ったら 8.1 出荷時の初期設定に戻す もし動作の不具合が発生したら、内部のシステムを出荷時の初期設 定にリセットすることができます。 - カメラ・ボックスにある主電源スイッチで、クリアビューC の電源を切 って、３秒待ってください。 - 再び、主電源スイッチを入れてください。 - つぎに、映像が映ったあとコントローラーの電源スイッチを約１０秒 （ライトが再点灯するまで）長押しします。 - または、クリアビューC のメニューから、リセットをすることができま す。 8.2 電源スイッチを入れてもモニターに映像が映らないとき - すべてのケーブルと機器がきちんとつながっているか確認してくだ さい。 - モニターの後ろ側のカメラ・ボックスの左側にある主電源が入って いるか確認して下さい。 8.3 コントローラーのボタンのすべてが作動しない - コントローラーのバッテリーが空になった可能性があります。 コントローラーのバッテリーは、普通２～３年です。 8.4 映像のピントが合わない - 鉛筆アイコンがモニターに表示されているのであれば、オートフォ ーカスを停止しています。オートフォーカスボタンを押して、連続オ... - Page 202 Optelec ClearView C 8.5 映像が灰色であるか、あるいはコントラストが低い - 読書モードに切り替えるために、モードボタンを押してください。 - コントローラーで画質調整をしてください - メニューで“brightness（明るさ）”を調整してください 8.6 コンピューターの映像が表示されない - コンピューターの映像出力が HDMI 規格のケーブルで、クリアビュ ーC のカメラ・ボックスの HDMI IN（タイプ A 型）にしっかりとつなが っていることを確認してください。 - コンピューターの解像度の設定が 1920×1080 となっていることを 確認してください - PC の接続をクリアビューC のモニターに直接つなぐことで、障害が 発生していないか確認してください 8.7 XY テーブル（読書台）が動かないあるいはスムーズに動かない - ブレーキレバーがテーブルの外側の位置に来ているか確認して下 さい。...
-
Page 203: 付録 安全なご使用
Optelec ClearView C 9. 付録 安全なご使用. 日本語... - Page 204 Optelec ClearView C 日本語...
-
Page 205: カスタマーサポート
Optelec ClearView C 10. カスタマーサポート 製造元：Optelec 輸入販売元：株式会社タイムズコーポレーション 〒６６５‐００５１ 兵庫県宝塚市高司１-６-１１ TEL：０７９７‐７４‐２２０６ FAX：０７９７‐７３‐８８９４ URL：http://www.times.ne.jp Email：info@times.ne.jp お客様相談室：０１２０－８８６６１０ 平日９：００～１７：３０ （土曜・日曜・祝日は休み） 日本語... -
Page 206: Optelec Offices Worldwide
ClearView C Optelec headquarters Optelec BV Breslau 4 2993 LT Barendrecht, The Netherlands T: +31 (0)88 6783 444 www.optelec.com Optelec offices worldwide Optelec NV Optelec Canada Baron Ruzettelaan 29 1832, Boulevard Marie-Victorin 8310 Bruges Longueuil, QC J4G 1Y9 Belgium Canada... - Page 208 Optelec ClearView C 中文版...
Need help?
Do you have a question about the ClearView C HD and is the answer not in the manual?
Questions and answers
