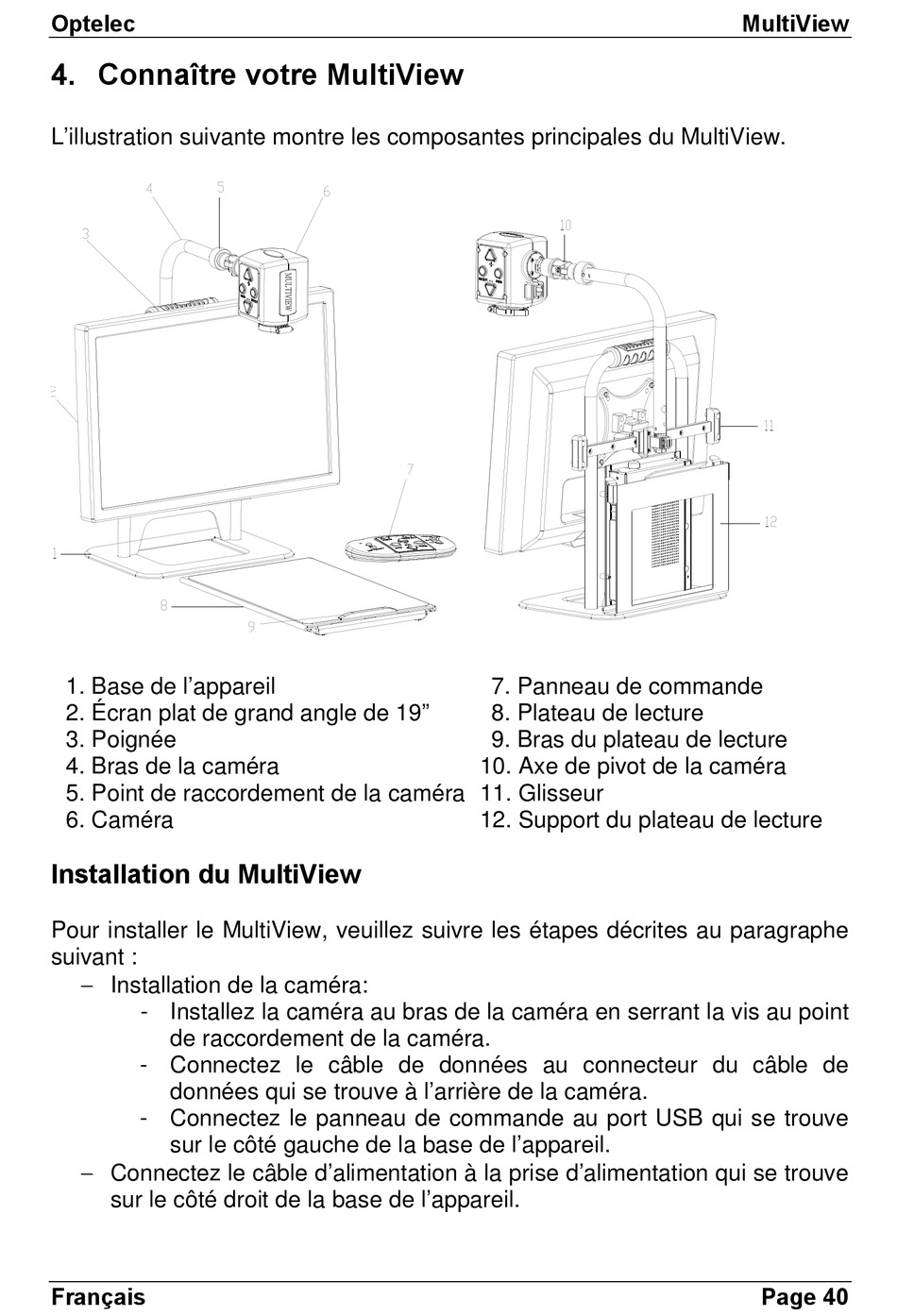

4. Connaître votre MultiView
L'illustration suivante montre les composantes principales du MultiView.
1. Base de l'appareil
2. Écran plat de grand angle de 19"
3. Poignée
4. Bras de la caméra
5. Point de raccordement de la caméra 11. Glisseur
6. Caméra

Installation du MultiView

Pour installer le MultiView, veuillez suivre les étapes décrites au paragraphe
suivant :
 Installation de la caméra:
- Installez la caméra au bras de la caméra en serrant la vis au point
de raccordement de la caméra.
- Connectez le câble de données au connecteur du câble de
données qui se trouve à l'arrière de la caméra.
- Connectez le panneau de commande au port USB qui se trouve
sur le côté gauche de la base de l'appareil.
 Connectez le câble d'alimentation à la prise d'alimentation qui se trouve
sur le côté droit de la base de l'appareil.
Français
7. Panneau de commande
8. Plateau de lecture
9. Bras du plateau de lecture
10. Axe de pivot de la caméra
12. Support du plateau de lecture
