DFI blood-iron G41-T33 User Manual

Hide thumbs Also See for blood-iron G41-T33:
Table of Contents

Advertisement

Quick Links

Download this manual

System Board

User's Manual
935-BG4101-000G
10800926E

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the blood-iron G41-T33 and is the answer not in the manual?

Questions and answers

Related Manuals for DFI blood-iron G41-T33

Summary of Contents for DFI blood-iron G41-T33

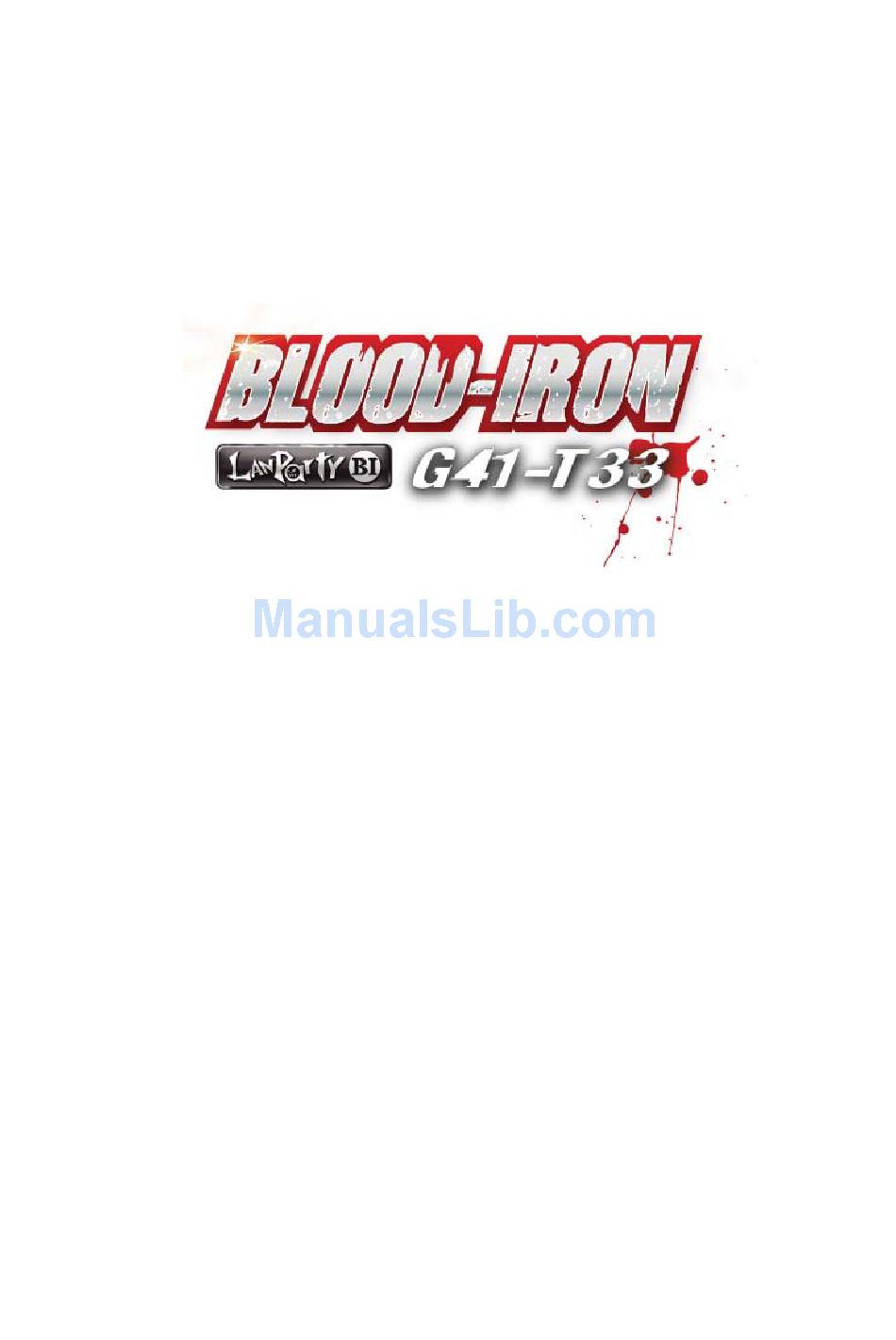

  • Page 1: System Board

    System Board User’s Manual 935-BG4101-000G 10800926E...

  • Page 2: Fcc And Doc Statement On Class B

    Copyright This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transfor- mation/adaptation without the prior written permission from the copyright hold- ers.

  • Page 3: Table Of Contents

    Table of Contents About this Manual................Warranty....................Static Electricity Precaution..............Safety Measures..................About the Package................About the Genie BIOS Guideline............. Before Using the System Board............System Board Layout................English..................... 简体中文....................繁體中文....................日本語....................한국어 ....................Debug LED POST and Troubleshooting..........

  • Page 4: About This Manual

    Manuals menu. For additional information on the system board, please download the complete version of the manual from DFI’s website. Visit www.dfi .com. Warranty 1. Warranty does not cover damages or failures that arised from misuse of the product, inability to use the product, unauthorized replacement or alteration of components and product specifi...

  • Page 5: Static Electricity Precaution

    English Static Electricity Precautions It is quite easy to inadvertently damage your PC, system board, components or devices even before installing them in your system unit. Static electrical dis- charge can damage computer components without causing any signs of physical damage.

  • Page 6: About The Package

    Genie BIOS allows confi guring the system to optimize system performance and overclock capability. For detailed information about Genie BIOS, please download the Genie BIOS Guideline from DFI’s website (www.dfi .com). The guideline is also available in the provided DVD.

  • Page 7: System Board Layout

    English System Board Layout PS/2 power select (JP1) Mouse DIMM 1 DIMM 2 COM1 +12V power power Parallel Parallel USB 0 USB 1 USB 0-3 power select (JP3) CPU fan Realtek Intel USB 2 RTL8111C USB 3 2nd fan Mic-in Line-in Line-out Battery...

  • Page 8: English

    English Chapter 1 - Introduction Specifications • LGA 775 socket for: Processor - Intel Core 2 Quad / Intel Core 2 Duo ® ® - Intel Wolfdale 45nm processors ® • Supports Intel Enhanced Memory 64 Technology (EMT64T) • Supports Enhanced Intel SpeedStep Technology (EIST) •...
  • Page 9 English I/O Connectors • 2 connectors for 4 additional external USB 2.0/1.1 ports • 1 connector for an external serial port • 1 front audio connector • 1 CD-in internal audio connector • 1 S/PDIF-out connector • 4 Serial ATA connectors •...

  • Page 10: Jumper Settings

    English Chapter 2 - Hardware Installation Jumper Settings Clear CMOS Data Parallel 1-2 On: Normal 2-3 On: (default) Clear CMOS Data If you encounter the following, a) CMOS data becomes corrupted. b) You forgot the supervisor or user password. you can reconfi gure the system with the default values stored in the ROM BIOS. To load the default values stored in the ROM BIOS, please follow the steps below.
  • Page 11 English PS/2 Power Select 2-3 On: 1-2 On: 5V (default) 5V_standby Parallel JP1 is used to select the power of the PS/2 keyboard/mouse port. Selecting 5V_standby will allow you to use the PS/2 keyboard or PS/2 mouse to wake up the system.
  • Page 12 English USB Power Select Parallel USB 0-3 (JP3) 1-2 On: 5V 2-3 On: (default) 5V_standby USB 4-7 (JP2) 2-3 On: 1-2 On: 5V 5V_standby (default) These jumpers are used to select the power of the USB ports. Selecting 5V_ standby will allow you to use a USB device to wake up the system. BIOS Setting “USB KB Wake-Up From S3”...
  • Page 13 English Rear Panel I/O Ports PS/2 Parallel Mouse Mic-in USB 1 Line-in Line-out USB 0 USB 2-3 PS/2 K/B COM 1 PS/2 Ports and Parallel Port PS/2 Mouse PS/2 KB Parallel Parallel PS/2 Mouse and PS/2 Keyboard Ports These ports are used to connect a PS/2 mouse and a PS/2 keyboard. Parallel Port The parallel port is for interfacing your PC to a parallel printer.
  • Page 14 English COM and VGA Ports Parallel COM 1 COM 2 1 2 3 4 5 6 7 8 9 COM 2 COM 1 COM Ports The serial ports are RS232 asynchronous communication ports with 16C550A- compatible UARTs that can be used with modems, serial printers, remote display terminals, and other serial devices.
  • Page 15 English USB and LAN Ports Parallel USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 The USB ports are used to connect USB 2.0/1.1 devices. The 10-pin connectors allow you to connect 4 additional USB 2.0/1.1 ports. Your USB ports may come mounted on a card-edge bracket.
  • Page 16 English Audio Rear audio Parallel Mic-in Line-in Line-out Front audio 1 Rear Audio The system board is equipped with 3 audio jacks. A jack is a one-hole connecting interface for inserting a plug. • Mic-in Jack (Pink) This jack is used to connect an external microphone. •...
  • Page 17 English Internal I/O Connectors CD-in and S/PDIF-Out Connectors CD-in Right audio channel Parallel Ground Ground Left audio channel SPDIF out Ground N. C. S/PDIF-out CD-in The CD-in connector is used to receive audio from a CD-ROM drive, TV tuner or MPEG card.
  • Page 18 English Serial ATA Connectors Parallel SATA 4 SATA 3 SATA 2 SATA 1 The Serial ATA connectors are used to connect Serial ATA devices. Connect one end of the Serial ATA cable to a SATA connector and the other end to your Serial ATA device.
  • Page 19 English FDD Connector and IDE Connector Parallel FDD Connector The fl oppy disk drive connector is used to connect a fl oppy drive. Insert one end of the fl oppy cable into this connector and the other end-most connector to the fl...

  • Page 20: Cooling Fan Connectors

    English Cooling Fan Connectors Parallel Ground Power Sense 2nd fan Ground Power CPU fan Sense System fan Speed Ground Control Power Sense These fan connectors are used to connect cooling fans. Cooling fans will provide adequate airfl ow throughout the chassis to prevent overheating the CPU and sys- tem board components.
  • Page 21 English Power Connectors 12 24 +3.3VDC +12VDC +5VDC +5VDC +12VDC Parallel +5VDC +5VSB PWR_OK +5VDC +5VDC PS_ON# +3.3VDC -12VDC +3.3VDC +3.3VDC ATX power +12V +12V 12V power Ground Ground Use a power supply that complies with the ATX12V Power Supply Design Guide Version 1.1.
  • Page 22 English Standby Power LED Parallel Standby Power LED This LED will light when the system’s standby power is on. Expansion Slots Parallel PCI Express x16 PCI Express x1 PCI 1 PCI 2...
  • Page 23 English Front Panel Connectors Parallel PWR-BTN PWR-LED HDD-LED RESET-SW HDD-LED - HDD LED This LED will light when the hard drive is being accessed. RESET SW - Reset Switch This switch allows you to reboot without having to power off the system. PWR-BTN - Power Switch This switch is used to power on or off the system.
  • Page 24 English Battery Parallel Battery...

  • Page 25: 简体中文

    简体中文 第一章-规格 中央处理器 . 配置LGA 775CPU脚座，适用于以下处理器类 型： Intel®Core 2 Quad（四核心处理器）与 Intel®Core 2 Duo Intel® Wolfdale 45纳米 处理器 支持Intel EMT64T (64位英特尔内存扩展技 术) 支持EIST(英特尔动态节能技术) 支持1333/1066/800MHz FSB 芯片组 . Intel芯片组 ® 北桥:Intel G41高速芯片组 南桥：Intel®ICH7 输入/输出控制中心 系统内存 . 两组240-pin DDR3内存插槽 支持DDR3 1066/800 MHz内存 使用双通道DDR3 1066MHz内存时，最高可支持 17GB/s带宽...
  • Page 26 简体中文 SATA与RAID . 配置四个SATA (即：Serial ATA)接口，这些 接口符合SATA 1.0规范 SATA速度高达3Gb/s（SATA 2.0） .支持两颗IDE装置 Ultra ATA 100/66/33 背板I/O接口 . 一个mini-DIN-6 PS/2鼠标端口 一个mini-DIN-6 PS/2键盘端口 一个DB-25并行接口 一个DB-9串行接口 一个DB-15 VGA接口 一个RJ45 LAN 接口 四个USB 2.0/1.1接口 Line-in, line-out与mic-in插口 内部I/O接头 . 二个USB接头，可接出四个额外的外部USB 2.0 接口 一个COM接头，可接出一个外部串行接口 一个前置音频接头 一个CD-in接头 一个S/PDIF-out接头 四个Serial ATA接头...
  • Page 27 简体中文 硬件监控功能 . CPU/系统/AUX温度监控-过热示警 CPU/DIMM/3.3V/5V/12V/V3SB/1.1V/VBAT电压 监控-过热示警 监控CPU/System/2nd风扇的速度，过热示警 可显示温度、电压和风扇速度的读回功能 监视定时器功能 温度 C - 60 湿度 .10% - 90% . 4层PCB板 ，ATX form factor 24.4cm (9.6”) x 24.4cm (9.6”)
  • Page 28 简体中文 第二章 - 硬件安装 跳线设定 清除CMOS资料 Parallel 1-2 On: 一般 (默认值) 2-3 On: 清除CMOS资料 若遇到下列情形： a) CMOS数据发生错误。 b) 忘记键盘开机密码或管理者/使用者密码。 使用者可经由储存于ROM BIOS中的默认值重新进行设定。 欲加载ROM BIOS中的默认值，请依循下列步骤。 1. 关闭系统，并拔掉系统的电源插头。 2. 将J P5设成2-3 O n。数秒过后，再将J P5调回默认值（1-2 On）。 3. 重新插上电源插头并启动系统。...
  • Page 29 简体中文 PS/2电源设定 2-3 On: 1-2 On: 5V Parallel 5VSB (默认值) 若欲使用PS/2键盘或PS/2鼠标唤醒功能，须选择5VSB电源。 提要: 提要: 电源供应器的5VSB供电线路至少须提供720mA的电流输 出。...
  • Page 30 简体中文 USB电源设定 Parallel USB 0-3 (JP3) 2-3 On: 1-2 On: 5V 5VSB (默认值) USB 4-7 (JP2) 2-3 On: 1-2 On: 5V 5VSB (默认值) 若要使用USB键盘/鼠标唤醒功能，须选择5VSB。 重要提示： 重要提示： • 使用两个USB 端口时，若要使用USB键盘/鼠标唤醒功 能，电源供应器的5VSB供电线路至少需要提供 1.5A的 电流。 • 使用三个或以上的USB接口时，若要使用USB键盘/鼠标 唤醒功能，电源供应器的 5VSB 供电线路至少需要提 供2A的电流。...
  • Page 31 简体中文 背板输出及输入接口 并行接口 PS/2鼠标 Mic-in USB 1 Line-in Line-out COM 1 USB 0 USB 2-3 PS/2键盘 PS/2鼠标端口，PS/2键盘端口与并行接口 PS/2鼠标 PS/2键盘 Parallel 并行接口 PS/2鼠标端口，PS/2键盘端口 这两个端口分别用于连接一个PS/2鼠标与一个PS/2键盘。 并行接口 经由并行接口，可以将并行打印机连接至计算机上。本主板的 并行接口支持SPP、ECP和EPP模式。...
  • Page 32 简体中文 COM与VGA接口 Parallel COM 1 COM 2 1 2 3 4 5 6 7 8 9 COM 2 COM 1 串行（COM）接口 本主板所配置的串行接口为RS232异步通信接口，其具备符合 16C550A的通用异步接受传送器（UART）, 可以与调制解调 器、串行打印机、远程显示终端机等串行设备相连接。 VGA接口 VGA接口用于连接VGA显示器。...
  • Page 33 简体中文 USB接口与LAN（网络）端口 Parallel USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB接头 USB接头用于连接USB 2.0/1.1设备。主板上那些10-pin的USB 接头可以连接四个额外的USB2.0/1.0外接端口。USB外接端口 出货时即应黏着在挡板上，安装时，请先将挡板装于机箱上， 然后再将USB外接端口的连接线连接至上图所示的10-Pin USB 接头上。 LAN（网络）端口 籍由LAN端口，透过网络集线器，可将主板与局域网进行连 接。...
  • Page 34 简体中文 音频模块 背板音频 Parallel Mic-in Line-in Line-out 前置音频接头 背板音频接头 本主板配置三组音频插孔，经由每一插孔，可连接一个外部装 置。 Line-in 插口(淡蓝色) 连接外部音响设备，如：Hi-Fi音响、CD/录音带播放器、AM/ FM 调频收音机以及音效合成器等。 Line Out插口(淡绿色) 连接音响系统的左前方与右前方喇叭。 Mic-in插口(粉红色) 连接外部麦克风。 前置音频接头 前置音频接头可允许与系统主板前置面板上的line-out与mic- in插口相连接。...
  • Page 35 简体中文 输出/输入接头 CD-in和S/PDIF-Out接头 CD-in Right audio channel Parallel Ground Ground Left audio channel SPDIF out Ground N. C. S/PDIF-out CD-in接头 CD-in接头用于接收来自CD-ROM驱动器、TV调节器以及MPEG卡 的音频信号。 S/PDIF-Out接头 经由S/PDIF-out接头，可接出一个外部S/PDIF-out端口。主板 出货时，S/PDIF-out端口可能已附着在挡板上。安装挡板时， 请首先将该挡板安装至机箱背部一处可用的托座槽上，然后将 S/PDIF-out端口上的音频线连接至主板上的S/PDIF-out接头。 连接音频线时，请务必使音频线的脚1与主板上S/PDIF-out接 头的脚1相对应。...
  • Page 36 简体中文 Serial ATA接头 Parallel SATA 4 SATA 3 SATA 2 SATA 1 Serial ATA接头用来连接SATA硬盘，请将来Serial ATA连接线 的一端连接至SATA接头，另外一端连接至Serial ATA设备。 Chassis Instrusion接头 Parallel Signal Ground 本主板支持侦测机箱入侵的功能。只需将机箱入侵探测器的连 接线连接至如图所示接头，则一旦系统开启，机箱遭入侵，即 会响起警报。如果入侵动作发生在系统电源关闭后，则警报会 在系统再次开机时响起。...
  • Page 37 简体中文 软驱(FDD)与IDE硬盘接头 Parallel 软驱(FDD)接头 主板上有一个软驱接头，可连接两台标准软驱。此接头有预防 不当安装的设计，安装时必需将连接线一端34-pin接头的第一 脚与主板上软驱接头的第一脚对应妥当，才能够顺利安装。 IDE硬盘接头 本主板提供一个IDE接头，可安装两台IDE硬盘。每个IDE接头 皆有防插反设计；硬盘连接线上有三个接头，将连接线一端 的接头接至主板上的IDE接头，连接线的另外两个接头则用 来连接第一与第二颗硬盘；接在连接线终端的硬盘需设定为 Master，而接于连接线中间接头的硬盘则需设成Slave。 注意： 注意： 当使用两台IDE驱动器时，一台必须设定为Master，另 外一台为Slave。请按照硬盘制造商所提供的操作手册 对硬盘的跳线及开关进行设定。...
  • Page 38 简体中文 风扇接头 Parallel Ground Power Sense 2nd fan Ground Power CPU fan Sense System fan Speed Ground Control Power Sense 这些风扇接头用来连接散热风扇。散热风扇可保持机箱内有足 够的空气流通，防止CPU及系统组件因过热而受损。...
  • Page 39 简体中文 电源接头 12 24 +3.3VDC +5VDC +12VDC +5VDC +12VDC Parallel +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC ATX power +12V +12V 12V power Ground Ground 我们建议您使用与ATX 12V Power Supply Design Guide Version 1.1设计规格相符的电源供应器；此类电源供应器有 一个标准的24-pin ATX主要电源插头，需插在主板上的 12V 电源接头上。您的电源供应器应具备一个4-pin的+12V电源接 头。+12V电源可向CPU的电压调节模块（Voltage regulator Module, VRM）提供大于+12VDC的电流。...
  • Page 40 简体中文 Standby Power LED Parallel Standby Power LED 系统处于待机状态时，此LED灯号会亮起。 扩充插槽 Parallel PCI Express x16 PCI Express x1 PCI 1 PCI 2...
  • Page 41 简体中文 前置面板接头 Parallel PWR-BTN PWR-LED HDD-LED RESET-SW HDD-LED - 硬盘信号灯 对硬盘有读取动作时，此灯号会亮起。 RESET-SW - 重置开关 经由此开关，使用者毋需关闭系统电源即可重新启动计算机。 PWR-BTN - 电源开关 此开关用于开启或关闭系统。 PWR-LED-Power/StandBy电源灯号 当系统电源开启时，此LED灯号会亮起；当系统处于S1(POS - Power On Suspend)暂停模式时，此LED灯号每秒会闪烁一次； 系统处于S3(STR - Suspend To RAM)暂停模式时，该灯号每隔 4秒闪一次。 针脚 针脚定义 针脚定义 针脚 N. C. PWR-LED LED Power N.
  • Page 42 简体中文 电池 Parallel 电池...

  • Page 43: 繁體中文

    繁體中文 第一章 - 規格 中央處理器 . 配置LGA 775 CPU腳座，適用於以下處理器類 型： Intel® Core 2 Quad（四核心處理器）與 Intel® Core 2 Duo Intel® Wolfdale 45奈米 處理器 支援Intel EMT64T (64 位元記憶體延伸技 術) 支援EIST(進階Intel SpeedStep®技術) 支援1333/1066/800MHz FSB 晶片組 . Intel晶片組 北橋：Intel®G41高速晶片組 南橋：Intel®ICH7 I/O控制中心 系統記憶體 . 兩組240-pin DDR3 記憶體插槽 支援DDR3 1066/800記憶體...
  • Page 44 繁體中文 網路 . 一Realtek RTL8111C PCI Express Gigabit 控制器 支援10Mbps、100Mbps與1Gbps資料傳輸速度 相容於IEEE 802.3 (10/100Mbps)與IEEE 802.3ab (1Gbps) SATA與RAID . 支援四個SATA (即：Serial ATA)介面，這些 介面與SATA 1.0規范相容 SATA速度高達3Gb/s（SATA 2.0） . 支援兩顆IDE裝置 Ultra ATA 100/66/33 背板I/O介面 . 一個mini-DIN-6 PS/2滑鼠埠 一個mini-DIN-6 PS/2鍵盤埠 一個DB-25并列埠 一個DB-9串列埠 一個DB-15 VGA埠 一個RJ45 LAN埠 四個USB 2.0/1.1埠...
  • Page 45 繁體中文 電源管理 . ACPI規格與OS直接電源管理 ACPI STR(Suspend to RAM)功能 PS/2鍵盤/滑鼠喚醒功能 USB鍵盤/滑鼠喚醒功能 網路喚醒功能 來電振鈴喚醒功能 定時系統啟動功能 支援電源管理功能 相容於Microsoft®/Intel® APM 1.2規範 支援Soft Power（軟體電源控制）功能，相 容於ACPI v3.0b規範 AC電源中斷系統回復狀態控制 硬體監控功能 . CPU/系統/AUX溫度監控，過熱示警 CPU/DIMM/3.3V/5V/12V/V3SB/1.1V/VBAT電壓 監控，過熱示警 監控CPU/System/2nd風扇的速度，過熱示警 可顯示溫度、電壓和風扇速度的讀回功能 監視定時器功能 溫度 C - 60 濕度 . 10% - 90% . 4層PCB，ATX form factor 24.4cm (9.6＂) x 24.4cm (9.6＂)
  • Page 46 繁體中文 第二章 - 硬體安裝 跳線設定 清除CMOS資料 Parallel 1-2 On: 一般 (預設值) 2-3 On: 清除 CMOS 資料 若遇到下列情形： a) CMOS資料發生錯誤。 b) 忘記鍵盤開機密碼或管理者/使用者密碼。 使用者可藉由儲存於ROM BIOS中的預設值重新進行設定。 欲載入ROM BIOS中的預設值，請依循下列步驟。 1. 關閉系統，並拔掉系統的電源插頭。 2. 將J P5設成2-3 O n。數秒過後，再將J P5調回預設值（1-2 On）。 3. 重新插上電源插頭並啟動系統。...
  • Page 47 繁體中文 設定PS/2電源 2-3 On: 1-2 On: 5V 5VSB (預設值) Parallel 若欲使用PS/2鍵盤或PS/2滑鼠喚醒功能，須選擇5VSB。 提要: 提要: 電源供應器的 5VSB 供電線路至少須提供720mA的電流輸出。...
  • Page 48 繁體中文 設定USB電源 Parallel USB 0-3 (JP3) 2-3 On: 1-2 On: 5V 5VSB (預設值) USB 4-7 (JP2) 1-2 On: 5V 2-3 On: (預設值) 5VSB 若欲使用USB鍵盤或USB滑鼠喚醒功能，須選擇5VSB。 提要： 提要： ‧ 使用兩個USB埠時，若要使用USB鍵盤/滑鼠喚醒功能，電源 供應器的 5VSB供電線路至少需要提供1.5A的電流。 ‧ 使用三個或以上的USB埠時，若要使用USB鍵盤/滑鼠喚醒功 能，電源供應器的5VSB供電線路至少需要提供2A的電流。...
  • Page 49 繁體中文 背板輸出/輸入埠 并列埠 PS/2 滑鼠 Mic-in USB 1 Line-in Line-out USB 0 USB 2-3 COM 1 PS/2 鍵盤 PS/2滑鼠埠、PS/S鍵盤埠與并列埠 PS/2 Mouse PS/2 KB Parallel Parallel PS/2滑鼠埠與PS/S鍵盤埠 此兩個連接埠分別用於連接一個PS/2滑鼠與一個PS/2鍵盤。 并列埠 透過並列埠，可以將並列印表機連接至電腦上。並列埠支援 SPP、ECP與EPP模式。...
  • Page 50 繁體中文 COM與VGA埠 Parallel COM 1 COM 2 1 2 3 4 5 6 7 8 9 COM 2 COM 1 串列（COM）埠 本主機板所配置的串列埠為R S232非同步通訊埠，其具備與 16C550A相容的通用非同步接受傳送器（U A R T）, 可以與數據 機、串列印表機、遠端顯示裝置及其他串列裝置連接。 VGA埠 VGA埠用於連接VGA監視器。...
  • Page 51 繁體中文 USB埠與LAN埠 Parallel USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB接頭 U S B接頭用於連接U S B 2.0/1.1裝置。主機板上那些10-p i n的 USB接頭可以連接四個額外的USB2.0/1.0外接埠。USB外接埠出 貨時即應黏著在擋板上，安裝時，請先將擋板裝於機殼上， 然後再將USB外接埠的排線連接至上圖所示的10-Pin USB接頭 上。 LAN（網路）埠 籍由LAN埠，透過網路集線器，可將主機板連上區域網路。...
  • Page 52 繁體中文 音效模組 背板音源 Parallel Mic-in Line-in Line-out Front audio 1 前方音源接頭 背板音源接頭 本主機板配置三組音效插孔，透過每一插孔，可連接一個外部 裝置。 Line-in 插孔(淡藍色) 連接外部音響設備，如：H i-F i音響、C D/錄音帶播放器、A M/ FM調頻收音機以及音效合成器等。 Line-out插孔(淡綠色) 連接音響系統的左前方與右前方喇叭。 Mic-in 插孔(粉紅色) 連接外部麥克風。 前方音源接頭 前方音源接頭可允許與系統主機板前方面板上的line-out 與 mic-in 插孔相連接。...
  • Page 53 繁體中文 輸出/輸入接頭 CD-IN與SPDIF-out接頭 CD-in Right audio channel Parallel Ground Ground Left audio channel SPDIF out Ground N. C. S/PDIF-out CD-in接頭 CD-in接頭用於接收來自CD-ROM驅動器、TV調節器以及MPEG卡 的音源訊號。 S/PDIF-Out接頭 透過S/PDIF-out接頭，可接出一個外部S/PDIF-out埠。主機板 出貨時，S/PDIF-out埠可能已黏著於擋板上。安裝擋板時，請 首先將該擋板安裝至機殼背部一處可用的托座槽上，然後將S/ PDIF-out埠上的音源排線連接至主機板上的S/PDIF-out接頭。 連接音源排線時，請務必使音源排線的腳1與主機板上S/PDIF- out接頭的腳1相對應。...
  • Page 54 繁體中文 Serial ATA接頭 Parallel SATA 4 SATA 3 SATA 2 SATA 1 Serial ATA接頭用來連接SATA硬碟裝置，請將來Serial ATA排 線的一端連接至SATA接頭，另外一端連接至Serial ATA裝置。 Chassis Instrusion接頭 Parallel Signal Ground 本主機板支援偵測機殼入侵的功能。只需將機殼入侵探測器的 排線連接至如圖所示接頭，一旦系統開啟，機殼遭入侵，即會 響起警報。如果入侵動作發生在系統電源關閉後，則警報會於 系統再次開機時響起。...
  • Page 55 繁體中文 軟碟機(FDD)與IDE硬碟接頭 Parallel 軟碟機(FDD)接頭 主機板上有一個軟碟機接頭，可連接兩台標準軟碟機。此接頭 有預防不當安裝的設計，安裝時必需將排線一端 34-pin 接頭 的第一腳與主機板上軟碟機接頭的第一腳對應妥適，才能夠順 利安裝。 IDE硬碟接頭 主機板提供一個I D E接頭，可安裝兩台I D E硬碟。每一個 P C I IDE 接頭皆有預防不當安裝的設計；硬碟排線上有三個接頭， 將排線一端的接頭接至主機板上的I D E接頭，排線上的另外兩 個接頭則用來連接第一與第二顆硬碟；接在排線終端的硬碟需 設定為 Master，而接於排線中間接頭的硬碟則需設成Slave。 注記： 注記： 當使用兩台IDE驅動器時，一台必須設定為Master，另外一台 為Slave。請按照硬碟製造商所提供的作業手冊對硬碟的跳線 及開關進行設定。...
  • Page 56 繁體中文 風扇接頭 Parallel Ground Power Sense 2nd fan Ground Power CPU fan Sense System fan Speed Ground Control Power Sense 這些風扇接頭用來連接散熱風扇。散熱風扇可保持機殼內足夠 的空氣流通，防止 CPU 及系統元件因過熱而受損。...
  • Page 57 繁體中文 電源接頭 12 24 +3.3VDC +5VDC +12VDC +5VDC +12VDC Parallel +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC ATX power +12V +12V 12V power Ground Ground 我們建議您使用與ATX 12V Power Supply Design Guide Ver- sion 1.1設計規格相符的電源供應器；此類電源供應器有一個 標準的24-pin ATX主要電源插頭，需插在主機板上的 12V電源 接頭上。您的電源供應器應具備一個4-pin的...

  • Page 58: Standby Power Led

    繁體中文 Standby Power LED Parallel Standby Power LED 系統處於待機狀態時，此 LED 燈號會亮起。 擴充插槽 Parallel PCI Express x16 PCI Express x1 PCI 1 PCI 2...
  • Page 59 繁體中文 前方面板接頭 Parallel PWR-BTN PWR-LED HDD-LED RESET-SW HDD-LED – 硬碟信號燈 對硬碟有讀取動作時，此燈號會亮起。 RESET SW – 重置開關 透過此開關，使用者毋需關閉系統電源即可重新啟動電腦。 PWR-BTN – 電源開關 此開關用於開啟或關閉系統。 PWR-LED - Power/StandBy 電源燈號 當系統電源開啟時，此L E D燈號會亮起；當系統處於S1(P O S - Power On Suspend)暫停模式時，此LED燈號每秒會閃爍一次； 系統處於S3 (STR - Suspend To RAM)狀態時，該燈號每隔4秒 會閃爍一次。...
  • Page 60 繁體中文 接腳 接腳定義 接腳 接腳定義 LED Power N. C. N. C. PWR-LED LED Power Signal Signal HDD-LED HDD Power PWR-BTN Ground Signal RESET SW Ground RST Signal N. C. N. C.
  • Page 61 繁體中文 電池 Parallel 電池...

  • Page 62: 日本語

    ® ® ® ® ® ®...
  • Page 63 ® ®...
  • Page 64 Parallel...
  • Page 65 1-2 On: 5V 2-3 On: Parallel 5VSB...
  • Page 66 Parallel USB 0-3 (JP3) 1-2 On: 5V 2-3 On: 5VSB USB 4-7 (JP2) 2-3 On: 1-2 On: 5V 5VSB...
  • Page 67 PS/2 Mic-in USB 1 Line-in Line-out USB 2-3 PS/2 USB 0 COM 1 PS/2 PS/2 Parallel...
  • Page 68 Parallel COM 1...
  • Page 69 Parallel USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7...
  • Page 70 Mic-in Parallel Line-in Line-out...
  • Page 72 Right audio channel Parallel Ground Ground Left audio channel SPDIF out SPDIF in...
  • Page 73 Parallel SATA 3 SATA 4 SATA 2 SATA 1...
  • Page 74 Parallel Signal Ground...
  • Page 75 Parallel...
  • Page 76 Parallel 2nd Fan Ground Power Sense System Fan Ground CPU fan Power Sense Speed Ground Control Power Sense...
  • Page 77 1 2 2 4 +3.3VDC Parallel +12VDC +5VDC +12VDC +5VDC +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC +12V +12V Ground Ground...
  • Page 79 Parallel PWR-BTN PWR-LED HDD-LED RESET SW...
  • Page 80 N. C. LED Power PWR-LED N. C. LED Power Signal HDD-LED PWR-BTN 3V_DUAL HDD Power Signal Signal RESET SW Ground RST Signal N. C. N. C.
  • Page 81 Parallel PCI Express x16 PCI Express x1 PCI 1 PCI 1 Parallel...
  • Page 82 Parallel...

  • Page 83: 한국어

    한국어 제 1장 - 명세 프로세서 • -LGA 775 소켓 ® 인텔®코어 2 쿼드 및 인텔 코어 2 듀오용 Intel® Wolfdale 45nm CPU • 인텔 EMT64T(Enhanced Memory 64 Technology) 지원 • EIST(Enhanced Intel SpeedStep Technology) 지원 • 1333/1066/800MHz FSB 지원 ®...
  • Page 84 한국어 내부 I/O • 추가 외부 USB 2.0/1.1 포트 4개용 커넥터 2개 • 외부 COM 포트용 커넥터 1개 • 전면 오디오 커넥터 1개 • CD 입력 커넥터 1개 • SPDIF-out 커넥터 1개 • 시리얼 ATA 커넥터 4개 • 40 핀 IDE 커넥터 1개와 플로피 커넥터 1개 •...
  • Page 85 한국어 제 2장 -하드웨어 설치 점퍼 설정 CMOS 데이터 클리어 Parallel 1-2 켠 상태: 정상 (기본 설정) 2-3 켠 상태: CMOS 데 이터 클리어 다음 중 한 가지 상황에 처한 경우: CMOS 데이터가 손상된 경우. 관리자 또는 사용자 암호를 잊어버린 경우. ROM BIOS에...
  • Page 86 한국어 PS/2 전원 선택 1-2 켠 상태: 2-3 켠 상태: Parallel 5V(기본 설정) 5VSB 5VSB를 선택할 경우 PS/2 키보드나 PS/2 마우스를 사용해 시스템을 깨울 수 있습니다. 중요: 사용하는 5VSB 전원 공급원이 반드시≥720mA를 지원해야 합니다.
  • Page 87 한국어 USB 전원 선택 Parallel USB 0-3 (JP3) 1-2 켠 상태: 5V 2-3 켠 상태: (기본 설정) 5VSB USB 4-7 (JP2) 1-2 켠 상태: 5V 2-3 켠 상태: (기본 설정) 5VSB 5VSB를 선택할 경우 USB 키보드나 USB 마우스를 사용해 시 스템을...
  • Page 88 한국어 후면 패널 I/O 포트 PS/2 병렬 마우스 Mic-in USB 1 Line-in Line-out USB 0 USB 2-3 COM 1 PS/2 키보드 PS/2 포트 및 병렬 포트 PS/2 마우스 PS/2 Parallel 키보드 병렬 PS/2 마우스 및 PS/2 키보드 포트 이 2개 포트는 PS/2 마우스와 PS/2 키보드 연결용입니다. 옵티컬...
  • Page 89 한국어 COM 및 VGA 포트 Parallel COM 1 COM 2 1 2 3 4 5 6 7 8 9 COM 2 COM 1 COM 포트 시리얼 포트들은 16C550A 호환 UART가 장착된 RS232 비 동기 커뮤니케이션 포트로, 모뎀, 시리얼 프린터, 원격 디스 플레이...
  • Page 90 한국어 USB 포트 및 LAN 포트 Parallel USB 1 USB 0 USB 3 USB 2 USB 4-5 USB 6-7 USB 포트 USB 포트는 USB 2.0/1.1 장치 연결에 사용합니다. 10개 핀 커넥터를 사용해 추가로 USB 2.0/1.1 포트 4개에 연결할 수 있습니다. USB 포트가 카드 모서리 브래킷에 장착되어 있을 수도...
  • Page 91 한국어 오디오 후면 오디오 Parallel Mic-in Line-in Line-out 전면 오디오 후면 오디오 시스템 보드에는 오디오 잭이 3개 달려 있습니다. “잭”은 플 러그를 삽입할 수 있도록 되어 있는 구멍 모양의 연결 인터페 이스입니다. 마이크 입력 잭(분홍색) 이 잭은 외부 마이크 연결용입니다. 입력...
  • Page 92 한국어 전면 오디오 커넥터 전면 오디오 커넥터는 시스템의 전면 패널에 위치한 출력 및 마이크 입력 잭에 연결할 때 사용합니다.
  • Page 93 한국어 I/O 커넥터 CD 입력 및 S/PDIF-out 커넥터 CD-in Right audio channel Parallel Ground Ground Left audio channel SPDIF out Ground N. C. S/PDIF-out CD 입력 커넥터 CD 입력 커넥터는 CD-ROM 드라이브, TV 튜너, 또는 MPEG 카드에서 오디오를 수신할 때 사용합니다. S/PDIF-Out S/PDIF-Out 커넥터는...
  • Page 94 한국어 시리얼 ATA 커넥터 Parallel SATA 4 SATA 3 SATA 2 SATA 1 시리얼 ATA(SATA) 커넥터는 시리얼 ATA 드라이브 연결용입 니다. 시리얼 ATA 케이블 한 쪽을 시리얼 ATA 커넥터에 연결 하고, 나머지 한 쪽을 시리얼 ATA 장치에 연결합니다. 섀시 침입 커넥터 Parallel Signal Ground...
  • Page 95 한국어 플로피 디스크 드라이브 커넥터와 IDE 커넥터 Parallel 플로피 디스크 드라이브 커넥터 프로피 디스크 드라이브 커넥터는 플로피 드라이브 연결용입 니다. 플로피 케이블의 한 쪽 끝을 이 커넥터에 끼우고, 다른 한 쪽 끝 커넥터는 플로피 드라이브에 연결합니다. 케이블의 색이 칠해진 쪽이 커넥터의 1번 핀과 정렬되도록 합니다. IDE 디스크...
  • Page 96 한국어 냉각팬 커넥터 Parallel Ground Power Sense 2nd fan Ground Power CPU fan Sense System fan Speed Ground Control Power Sense 이 팬 커넥터들은 냉각팬 연결용입니다. 냉각팬은 섀시 전체 에 공기가 적절히 흐르도록 만들어 CPU 및 시스템 보드 구성 품들이 과열되는 것을 막아 줍니다.
  • Page 97 한국어 전원 커넥터 12 24 +3.3VDC +5VDC +12VDC +5VDC +12VDC Parallel +5VDC +5VSB PWR_OK +5VDC PS_ON# +5VDC -12VDC +3.3VDC +3.3VDC +3.3VDC ATX power +12V +12V 12V power Ground Ground ATX12V Power Supply Design Guide Version 1.1과 호환되 는 전원 공급 장치를 사용하십시오. ATX12V 전원 공급 장치 에는...
  • Page 98 한국어 중요: 시스템에 충분한 전력이 공급되지 않을 경우 시스템이 불 안정해지거나 추가 설치 보드 및 주변 기기가 제대로 작동 하지 않을 수 있습니다. 전력 공급량이 시스템의 전력 소 비 요구를 충족하도록 하려면 시스템의 적절한 전력 사용 량을 계산해 보는 것이 중요합니다.
  • Page 99 한국어 대기 전원 LED Parallel 대기 전원 LED 이 LED는 시스템이 대기 모드 상태일 때 켜집니다. 확장 슬롯 Parallel PCI Express x16 PCI Express x1 PCI 1 PCI 2...
  • Page 100 한국어 전면 패널 커넥터 Parallel PWR-BTN PWR-LED HDD-LED RESET-SW HDD-LED - HDD LED 이 LED는 하드 드라이브가 액세스되면 점등합니다. RESET SW - 리셋 스위치 이 스위치를 사용하면 시스템 전원을 끄지 않고도 재부팅할 수 있습니다. PWR-BTN - 전원 스위치 이 스위치는 시스템 전원을 켜고 끄는 데 사용됩니다. 전원-LED 전원/대기...
  • Page 101 한국어 건전지 Parallel 건전지...

  • Page 102: Debug Led Post And Troubleshooting

    Debug LED POST and Troubleshooting Appendix A - Debug LED Post and Troubleshooting General Debug LED POST and Troubleshooting...
