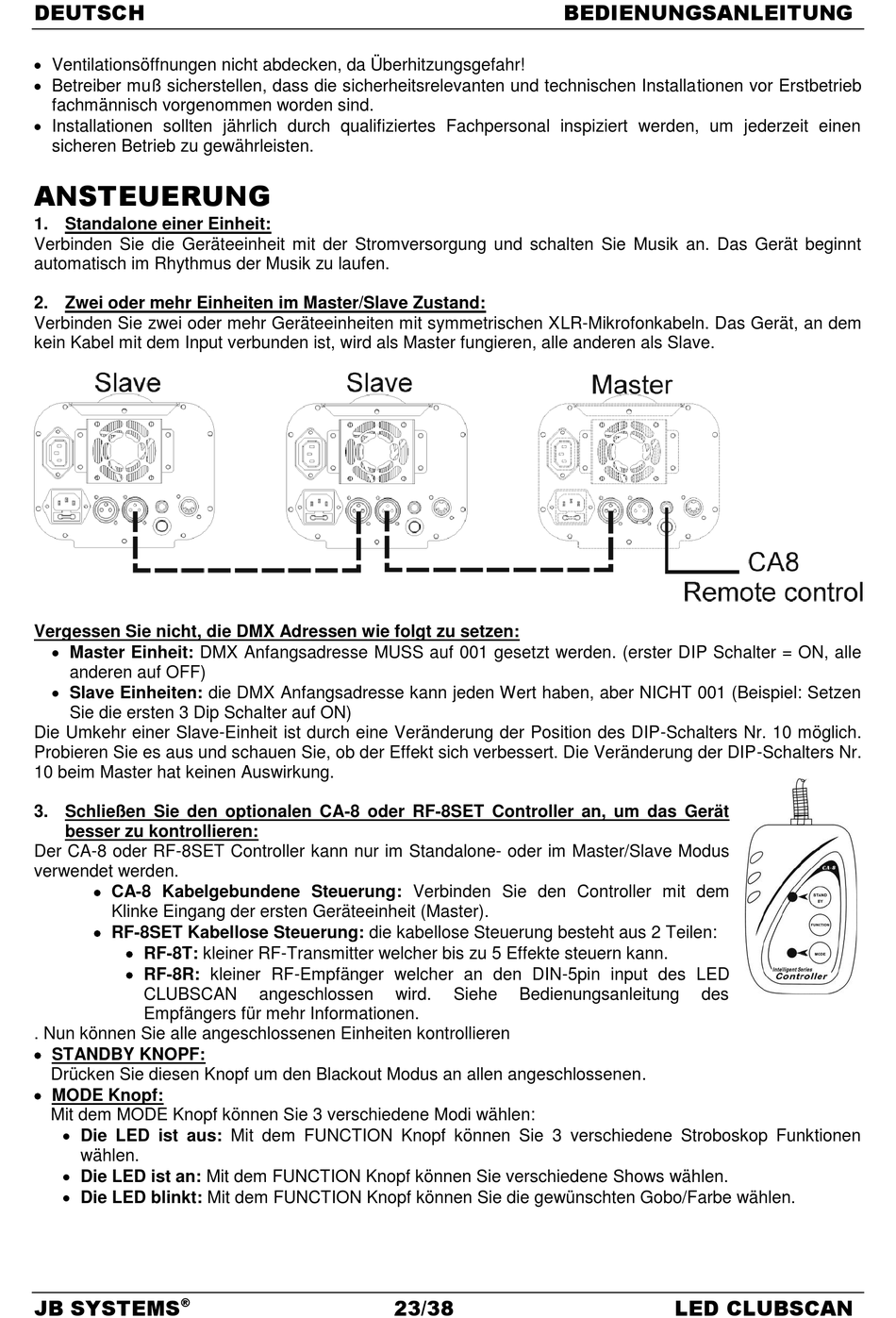

JB Systems LED ClubScan Operation Manual page 25

DEUTSCH
 Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
 Betreiber muß sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb
fachmännisch vorgenommen worden sind.
 Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen
sicheren Betrieb zu gewährleisten.
ANSTEUERUNG
1. Standalone einer Einheit:
Verbinden Sie die Geräteeinheit mit der Stromversorgung und schalten Sie Musik an. Das Gerät beginnt
automatisch im Rhythmus der Musik zu laufen.
2. Zwei oder mehr Einheiten im Master/Slave Zustand:
Verbinden Sie zwei oder mehr Geräteeinheiten mit symmetrischen XLR-Mikrofonkabeln. Das Gerät, an dem
kein Kabel mit dem Input verbunden ist, wird als Master fungieren, alle anderen als Slave.
Vergessen Sie nicht, die DMX Adressen wie folgt zu setzen:
 Master Einheit: DMX Anfangsadresse MUSS auf 001 gesetzt werden. (erster DIP Schalter = ON, alle
anderen auf OFF)
 Slave Einheiten: die DMX Anfangsadresse kann jeden Wert haben, aber NICHT 001 (Beispiel: Setzen
Sie die ersten 3 Dip Schalter auf ON)
Die Umkehr einer Slave-Einheit ist durch eine Veränderung der Position des DIP-Schalters Nr. 10 möglich.
Probieren Sie es aus und schauen Sie, ob der Effekt sich verbessert. Die Veränderung der DIP-Schalters Nr.
10 beim Master hat keinen Auswirkung.
3. Schließen Sie den optionalen CA-8 oder RF-8SET Controller an, um das Gerät
besser zu kontrollieren:
Der CA-8 oder RF-8SET Controller kann nur im Standalone- oder im Master/Slave Modus
verwendet werden.
 CA-8 Kabelgebundene Steuerung: Verbinden Sie den Controller mit dem
Klinke Eingang der ersten Geräteeinheit (Master).
 RF-8SET Kabellose Steuerung: die kabellose Steuerung besteht aus 2 Teilen:
 RF-8T: kleiner RF-Transmitter welcher bis zu 5 Effekte steuern kann.
 RF-8R: kleiner RF-Empfänger welcher an den DIN-5pin input des LED
CLUBSCAN
Empfängers für mehr Informationen.
. Nun können Sie alle angeschlossenen Einheiten kontrollieren
 STANDBY KNOPF:
Drücken Sie diesen Knopf um den Blackout Modus an allen angeschlossenen.
 MODE Knopf:
Mit dem MODE Knopf können Sie 3 verschiedene Modi wählen:
 Die LED ist aus: Mit dem FUNCTION Knopf können Sie 3 verschiedene Stroboskop Funktionen
wählen.
 Die LED ist an: Mit dem FUNCTION Knopf können Sie verschiedene Shows wählen.
 Die LED blinkt: Mit dem FUNCTION Knopf können Sie die gewünschten Gobo/Farbe wählen.
JB SYSTEMS
®
angeschlossen wird.
23/38
BEDIENUNGSANLEITUNG
Siehe Bedienungsanleitung des
LED CLUBSCAN
