Español
3. Operación de corte
(1) Gire la rueda de recortar, presione suavemente el mango hacia abajo, y ponga la rueda de recortar
cerca del material que se va a cortar.
(2) Cuando la rueda de recortar entre en contacto con el material, vuelva a presionar suavemente el
mango hacia abajo y empiece a realizar el corte.
(3) Al finalizar el corte (o el acanalado designado), levante el mango y vuélvalo a colocar en su posición
original.
(4) Cada vez que termine un proceso de corte, desconecte el interruptor para que deje de girar y luego
realice la tarea de corte siguiente.
ADVERTENCIA:
PRECAUCIÓN:

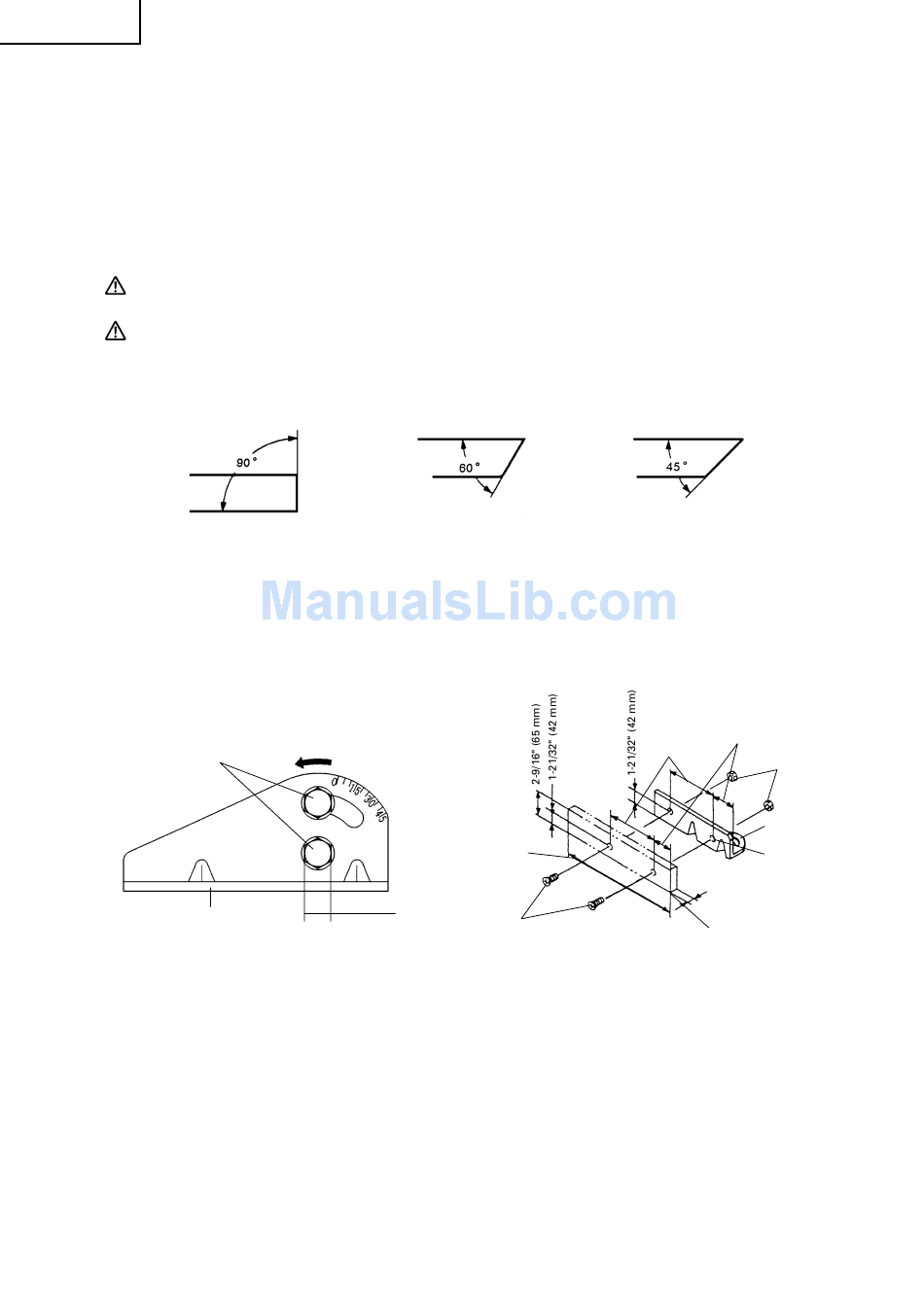

4. Corte a ángulos (Figs. 9 y 10).
La herramienta permite cortar a ángulos de 45˚ ó 60˚.
Cuando se ajusta
a un ángulo de 0˚
Afloje los dos pernos de 25/64" (10 mm) en el tornillo de banco (B), y luego ajuste la superficie de trabajo
en la mordaza de tornillo a cualquiera de los ángulos de 0˚, 30˚ ó 45˚, tal como se indica en la Fig. 9.
Tras finalizar el ajuste, apriete firmemente los dos pernos de 25/64" (10 mm), tal como se muestra en la
Fig. 10.
25/64"
(10 mm) perno
Tornillo de banco (B)
Para cortar en ángulo material ancho, asegúrelo firmemente colocando una tabla de acero (como el de
la Fig. 11) en el tornillo de banco (B), de la manera indicada en la Fig. 11.
38
Asegúrese de desconectar el interruptor de gatillo y de extraer el enchufe del
tomacorriente cuando la herramienta mecánica no esté en uso.
Aumentar la presión sobre el mango no aumentará la velocidad de corte. Por el
contrario, una presión excesiva podría producir la sobrecarga del motor y/o la
disminución en la eficiencia de corte.
Cuando se ajusta a
un ángulo de 30˚
43/64"
<
>
(17 mm)
Fig. 10
Fig. 9
8-27/64"
(214 mm)
Tornillo de cabeza plana de más
de 15/64" × 43/64" (6 mm × 17)
Cuando se ajusta
a un ángulo de 45˚
1-3/16"
4-21/64"
(30 mm)
(110 mm)
Tuerca de
15/64" (6 mm)
Tornillo de
banco (B)
Dos agujeros de
9/32" (7 mm)
Más de 15/64" (6 mm)
Tabla de acero
Fig. 11
