转换阅读台的安装 - Optelec ClearView C HD User Manual

Optelec ClearView C
2.4 转换阅读 台的安装

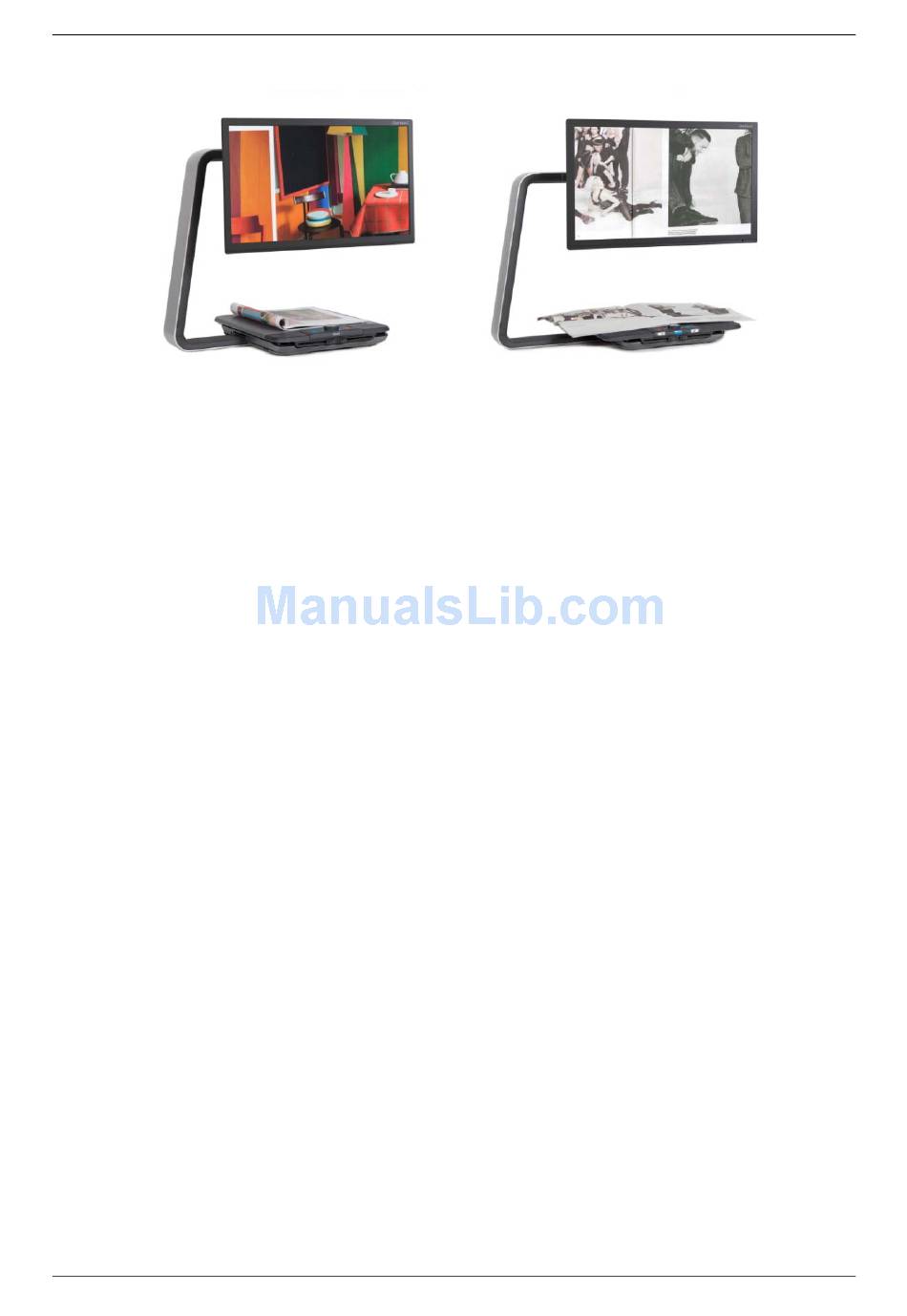

紧 凑型 舒适型
ClearView C 有两种 阅读 台配置方式： 紧 凑型和舒适型配置。 紧 凑型配置是 标
准配置。如果你希望 拥 有更大的空 间 ，例如当你坐手工活或 阅读 很大的文件 时 ，
你可以 转换 一个舒适型的配置。 请 参考" 阅读 台更 换 安装 说 明 书 "，上面有一
步一步的 图 片介 绍 。
从紧凑型向舒适型阅读台转换的安装方法:
1. 移动显示器;
2. 松开锁止装置，将阅读台滑动到右上方;
3. 松开黑色的把手；
4. 将阅读台上面板滑动回其位置，拧紧锁止装置；
5. 拿住阅读台将臂向外拉，直到听到一声脆响;
6. 将阅读台的上面板滑动到右面并拧紧黑色的把手;
7. 从 C 型臂上的拿掉盖子, 松开黑色的把手；
8. 将摄像头盒移动到右侧，拧紧黑色的把手，将盖子放回到支臂上；
9. 将显示器放回到显示调节装置处；
从舒适型向紧凑型阅读台转换的安装方法:
；
1. 移动显示器
2. 松开锁止装置，将阅读台滑动到右上方;
；
3. 松开黑色的把手
；
4. 将阅读台上面板滑动回其位置，拧紧锁止装置
；
5. 拿住阅读台将臂向外拉，直到听到一声脆响
；
6. 将阅读台的上面板滑动到右面并拧紧黑色的把手
7. 从 C 型臂上的拿掉盖子, 松开黑色的把手；
；
8. 将摄像头盒移动到右侧，拧紧黑色的把手，将盖子放回到支臂上
。
9. 将显示器放回到显示调节装置处
中文版
162
