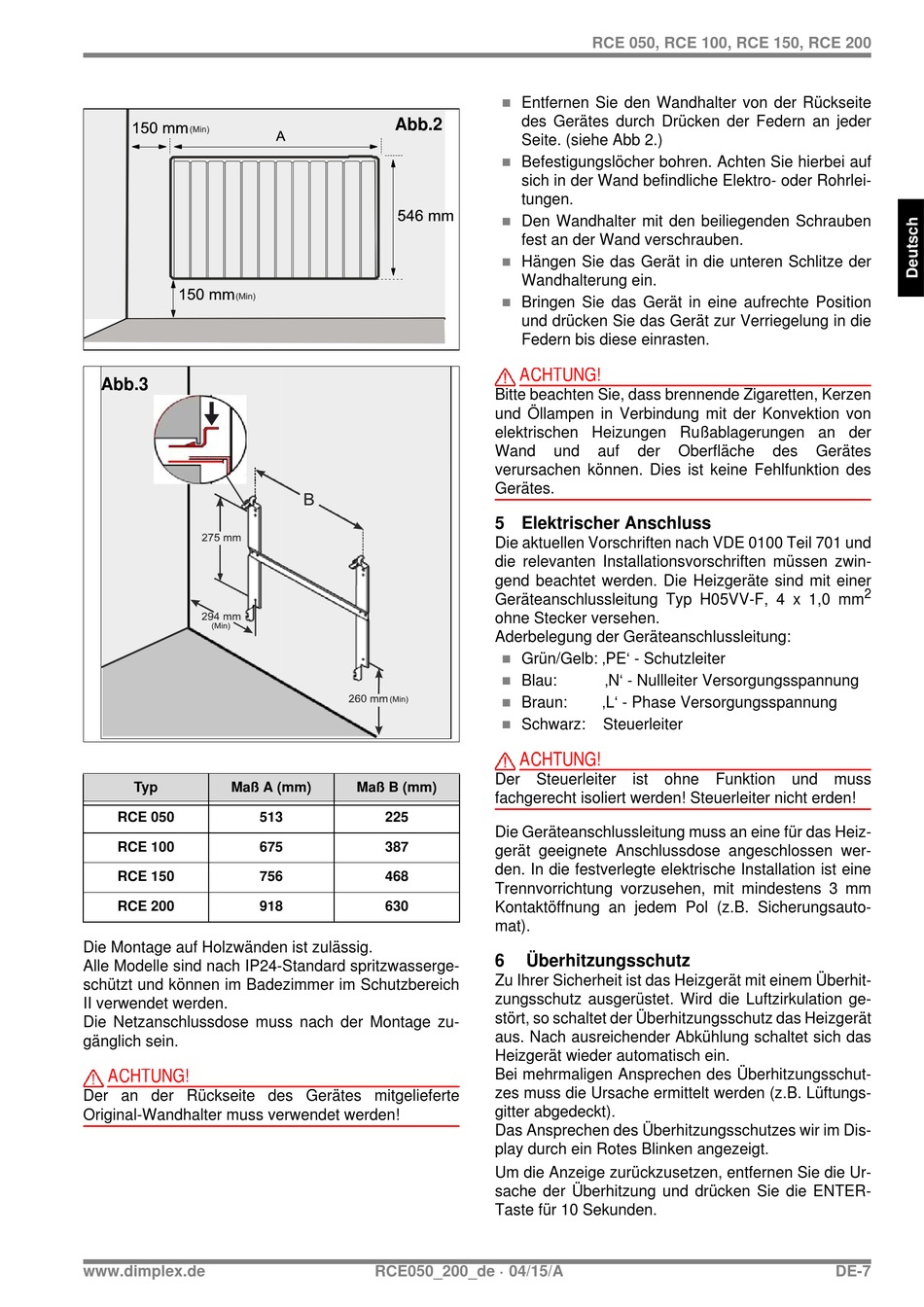

Abb.3
Typ Maß A (mm)
RCE 050
RCE 100
RCE 150
RCE 200
Die Montage auf Holzwänden ist zulässig.
Alle Modelle sind nach IP24-Standard spritzwasserge-
schützt und können im Badezimmer im Schutzbereich
II verwendet werden.
Die Netzanschlussdose muss nach der Montage zu-
gänglich sein.
ACHTUNG!
Der an der Rückseite des Gerätes mitgelieferte
Original-Wandhalter muss verwendet werden!
www.dimplex.de
Abb.2
Maß B (mm)
513 225
675 387
756 468
918 630
RCE050_200_de · 04/15/A
RCE 050, RCE 100, RCE 150, RCE 200
 Entfernen Sie den Wandhalter von der Rückseite
des Gerätes durch Drücken der Federn an jeder
Seite. (siehe Abb 2.)

Befestigungslöcher bohren. Achten Sie hierbei auf
sich in der Wand befindliche Elektro- oder Rohrlei-
tungen.

Den Wandhalter mit den beiliegenden Schrauben
fest an der Wand verschrauben.

Hängen Sie das Gerät in die unteren Schlitze der
Wandhalterung ein.

Bringen Sie das Gerät in eine aufrechte Position
und drücken Sie das Gerät zur Verriegelung in die
Federn bis diese einrasten.
ACHTUNG!
Bitte beachten Sie, dass brennende Zigaretten, Kerzen
und Öllampen in Verbindung mit der Konvektion von
elektrischen Heizungen Rußablagerungen an der
Wand und auf der
verursachen können. Dies ist keine Fehlfunktion des
Gerätes.

5 Elektrischer Anschluss

Die aktuellen Vorschriften nach VDE 0100 Teil 701 und
die relevanten Installationsvorschriften müssen zwin-
gend beachtet werden. Die Heizgeräte sind mit einer
Geräteanschlussleitung Typ H05VV-F, 4 x 1,0 mm
ohne Stecker versehen.
Aderbelegung der Geräteanschlussleitung:

Grün/Gelb: ‚PE' - Schutzleiter

Blau: ‚N' - Nullleiter Versorgungsspannung
 Braun: ‚L' - Phase Versorgungsspannung

Schwarz: Steuerleiter
ACHTUNG!
Der Steuerleiter ist ohne
fachgerecht isoliert werden! Steuerleiter nicht erden!
Die Geräteanschlussleitung muss an eine für das Heiz-
gerät geeignete Anschlussdose angeschlossen wer-
den. In die festverlegte elektrische Installation ist eine
Trennvorrichtung vorzusehen, mit mindestens 3 mm
Kontaktöffnung an jedem Pol (z.B. Sicherungsauto-
mat).
6 Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem Überhit-
zungsschutz ausgerüstet. Wird die Luftzirkulation ge-
stört, so schaltet der Überhitzungsschutz das Heizgerät
aus. Nach ausreichender Abkühlung schaltet sich das
Heizgerät wieder automatisch ein.
Bei mehrmaligen Ansprechen des Überhitzungsschut-
zes muss die Ursache ermittelt werden (z.B. Lüftungs-
gitter abgedeckt).
Das Ansprechen des Überhitzungsschutzes wir im Dis-
play durch ein Rotes Blinken angezeigt.
Um die Anzeige zurückzusetzen, entfernen Sie die Ur-
sache der Überhitzung und drücken Sie die ENTER-
Taste für 10 Sekunden.
Oberfläche des Gerätes
Funktion und muss
DE-7
