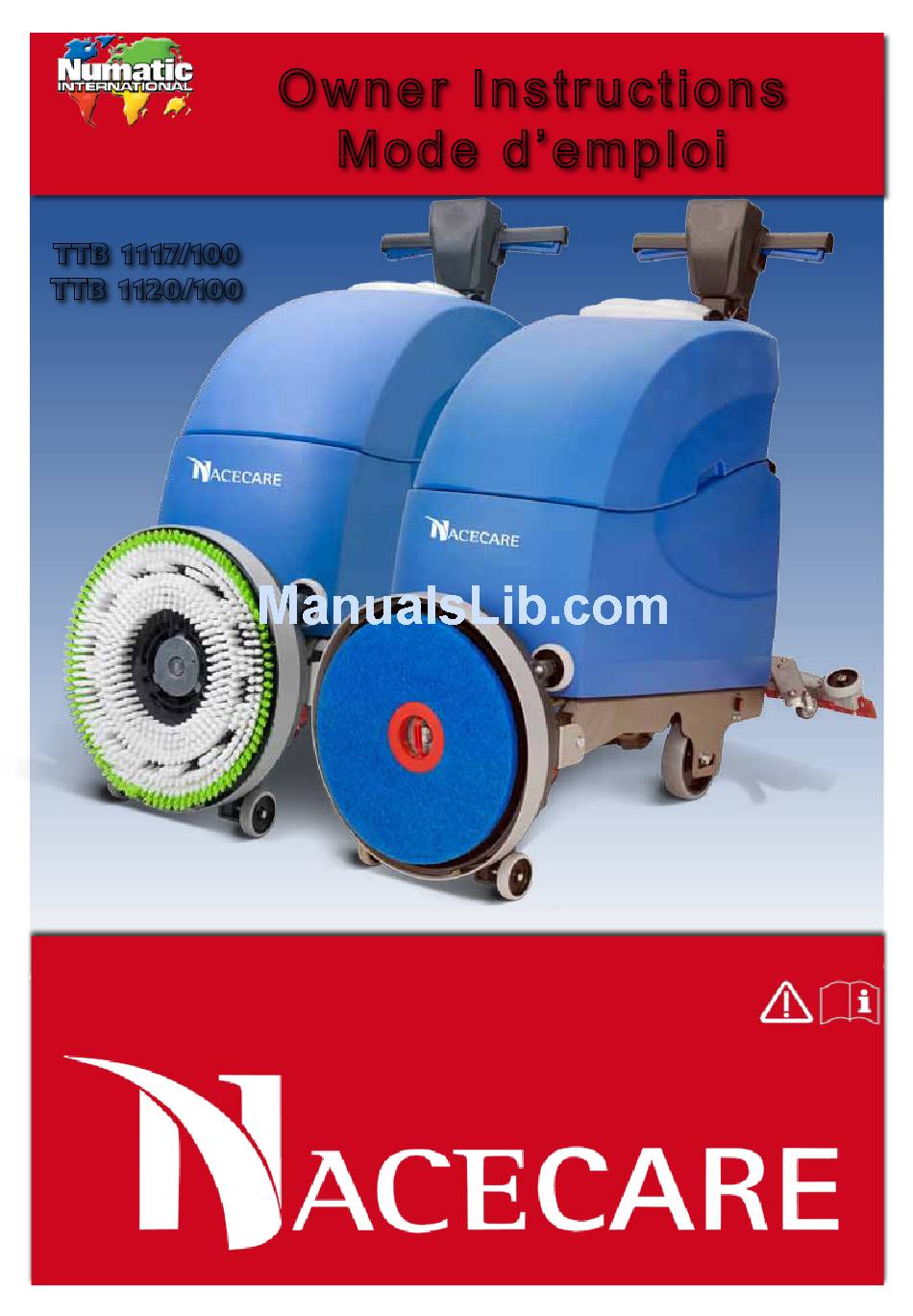

Owne r I ns t ru c ti on s
Mod e d' e m pl oi
TTB 1117/100
TTB 1120/100
TTB 1120/100
TTB 1117/100
Original Instructions - Warning! Read instructions before using the machine.
Attention - Lisez la notice avant d'utiliser la machine.
www.nacecare.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TTB 1117/100 and is the answer not in the manual?

Questions and answers

Ronald W Young
July 6, 2025

the water flow is restricted. barely enough water to moisten the pad when in operation

0

Related Manuals for Numatic TTB 1117/100

Summary of Contents for Numatic TTB 1117/100

  • Page 1 Owne r I ns t ru c ti on s Mod e d’ e m pl oi TTB 1117/100 TTB 1120/100 TTB 1120/100 TTB 1117/100 Original Instructions - Warning! Read instructions before using the machine. Attention - Lisez la notice avant d’utiliser la machine.

  • Page 2: Table Of Contents

    À lire AVANT d’entreprendre toute opération. Please read BEFORE commencing any operation. Après avoir retiré tous les emballages, vérifiez le Remove all packaging. contenu. Ensure all batteries are charged before use. Assurez-vous que les batteries sont chargées avant Before continuing, Please refer to Quick Set up guide l’utilisation.

  • Page 3: Machine Overview

    Machine Overview Machine Overview 1. Fuse 11. Clean-water filler cap and hose 2. Waste Water Tank 12. Floor-tool vacuum hose 3. Clean Water Tank 13. Vacuum hose 4. Brush deck 14. Isolator Key 5. Clean Water Filter 15. Floor-tool Lifting Lever 6.

  • Page 4: Control Panel Overview

    Control Panel Overview Battery Charge Level Indicator Cycle sequence button Hi / Lo Indicator Water Flow On / Off Button Brush Operation / Load Indicator Handle Position Lever Vacuum Indicator On / Off Switch Water Flow Indicator On / Off Triggers Hi / Lo Button Charging Point For full easy to follow...
  • Page 5 About the Machine Rating Label Machine Description Company Name & Address Noise Rating Machine Description Hand Arm Vibration Voltage Frequency Power rating Max Gradient Weight (ready to use) Splash Proof Rating Machine yr/wk Serial number (Personal protective equipment) that may be required for certain operations). Ear Protection Safety Footwear Head Protection...
  • Page 6 Regularly examine the power cord for damage, such as cracking or ageing. If damage is found, replace the cord before further use. • Only replace the power cord with the correct Numatic approved replacement parts. • Ensure that the work area is clear of obstructions and / or people.
  • Page 7 8. The batteries are to be disposed of safely and in accordance with the battery directive. 9. Only use genuine Numatic replacement batteries. 10. Do not allow the batteries to become fully discharged; it may not be possible to recharge them.
  • Page 8 Quick Set-Up Guide PlEASE READ bEFORE COMMENCING ANy OPERATION. After the removal of all the packaging, carefully open and check the contents. Ensure the Batteries are charged before use. Using the handle position lever (Fig.1), move the handle into the upright position (Fig.2).
  • Page 9 Fit the Brush / Pad (Fig.9). Push in the deck locking pin (Fig.10) and rotate the brush deck into the operating position (Fig.11). Fig.10 Fig.9 Fig.11 Turn on the clean-water tap (Fig.12). Fig.12 To start: hold either trigger and press the yellow start button once (Fig.13).

  • Page 10: Tipping The Brush Deck

    Featuring the Nulock brush system. The brush is simply pushed and twisted to lock, making fitting and removal a simple process. The Pad is retained using Numatic’s own Padloc system (ask your supplier for details). Only use manufacturer supplied brushes / pads.

  • Page 11: Filling The Clean-Water Tank

    Do not operate machine unless the Operator Manual has been read and fully understood. Pre-cleaning advice. Before performing the cleaning operation, place out appropriate warning signs and sweep or dust-mop the floor (Fig.22). Numatic part (629044) Wet Floor sign (available if required) Fig.22...

  • Page 12: Pre-Scrub Mode

    Machine Operation Pre-scrub mode The TTB Range has been designed to cope with a variety of floor types and different levels of soiling. On heavily soiled floors use a ‘double scrub’ technique. First pre-scrub the floor with the floor-tool in the raised position, allow the chemical time to work, then scrub the area a second time with the floor-tool lowered.

  • Page 13: Setting The Cleaning Controls

    Setting the cleaning controls To activate the machine from SLEEP MODE press either trigger once. The TTB / ETB has been fitted with a Hi - Lo mode, this reduces the noise produced by the vacuum motor by 3dB. To operate the Hi - Lo mode start the machine in the normal way. When the machine is running normally the Hi - Lo light will NOT be illuminated, this means the Vacuum motor is running at 100%.
  • Page 14 Regular Maintenance AlWAyS ENSURE THAT THE bATTERy IS DISCONNECTED PRIOR TO ANy MAINTENANCE OPERATION The TTB / ETB Range has been designed with ease of use in mind, this included easy stripping-down and cleaning. After use, empty waste-water tank using emptying hose and flush-out with clean water (Fig.29).

  • Page 15: Changing The Floor-Tool Blades

    Changing the Floor Tool Blades AlWAyS ENSURE THAT THE bATTERy IS DISCONNECTED PRIOR TO ANy MAINTENANCE The floor-tool The TTB range is provided with the aluminium floor tool shown. Fig.38 To clean the floor-tool, remove securing-pin and disconnect the lifting strap and remove the floor tool securing pin pull-free the floor tool from the rear of the machine.
  • Page 16 Machine Charging To ensure your machine remains at its maximum efficiency and prolong your battery life, please follow the simple steps below: The battery meter displays the charge level of the batteries; when fully charged, all meter lights are illuminated (Fig.41). As the machine is used and the batteries are discharged, the meter lights will go out from top to bottom.

  • Page 17: Hour Meter

    Under abnormal use; i.e. leaving the machine without charging for a period of time - we advise that you follow these steps: If fuse requires replacing use only Numatic approved part (221107). 50 Amp fuse If the machine will be standing unused for a period of 30 days or more, then batteries must be fully charged and battery fuse be removed using the Maxi fuse-puller provided, prior to this period.

  • Page 18: Trouble Shooting

    Trouble Shooting PROblEM CAUSE SOlUTION Machine will not operate Missing or blown fuses Fit or replace fuse (page 17) Battery not connected Connect battery (page 17) Low battery charge Charge batteries (page 16) Vacuum will not operate Vacuum not turned on Turn on vacuum (page 13) Poor water pick-up Waste-water tank full...
  • Page 19 TTB 1117/100 Brush Brush Motor Vac Motor Weight Protection Class Power Sizes sizes 400W 400W 17’’ 17’’ 277lbs IPx4 2 x 12V (24V) 100Ah Cleaning Fluid Flow Speed Recharge time Hand Arm Vibration Noise Size Speed Width - 18.5’’ Hi-69 db(A) 0.53 gpm...
  • Page 20 À propos de la machine Plaque signalétique Description de la machine Nom et adresse de la société Niveau sonore Description de la machine Vibrations main-bras Fréquence de tension Puissance nominale Pente max Poids (prête à l’emploi) Indice d’étanchéité aux projections Année/Semaine/Numéro de série de la machine (Équipement de protection individuelle qui peut être nécessaire pour certaines opérations.) Protection des oreilles...
  • Page 21 S’il est endommagé, remplacez-le avant toute nouvelle utilisation. • Remplacez le câble d’alimentation uniquement par la pièce de rechange correcte approuvée par Numatic. • Assurez-vous que la zone de travail n’est pas encombrée et/ou que personne ne s’y trouve.

  • Page 22: Précautions À Prendre

    8. Les batteries doivent être éliminées en toute sécurité et dans le respect de la réglementation en vigueur. 9. N’utilisez que des batteries de rechange NUMATIC authentiques. 10. Ne laissez pas les batteries se décharger complètement, car il pourrait être impossible de les recharger par la suite.

  • Page 23: Guide D'installation Rapide

    Guide d’installation rapide À LIRE AVANT D’ENTREPRENDRE TOUTE OPÉRATION. APRèS AVOIR RETIRÉ TOUS LES EMBALLAGES, OUVREz LE CARTON AVEC PRÉCAUTION ET VÉRIFIEz-EN LE CONTENU. ASSUREz-VOUS QUE LES BATTERIES SONT CHARGÉES AVANT L’UTILISATION. À l’aide du levier de positionne- ment de poignée (Fig. 1), relevez la poignée en position verticale (Fig.
  • Page 24 Installez la brosse/le disque (Fig. 9). Enfoncez la goupille de verrouillage de plateau (Fig. 10) et faites tourner le plateau de brosses pour Fig.10 Fig.9 l’amener en position Fig.11 de fonctionnement (Fig. 11). Ouvrez le robinet d’eau propre (Fig. 12). Fig.12 Pour démarrer : maintenez l’une des deux gâchettes enfoncée et appuyez une fois sur le bouton de démarrage jaune (Fig.

  • Page 25: Inclinaison Du Plateau De Brosses

    Pour installer la brosse, il suffit de la pousser puis de la faire pivoter afin de la bloquer, ce qui simplifie considérablement le processus de montage et de démontage. Le disque est fixé au moyen du système PadLoc de Numatic. (Contactez votre fournisseur pour plus d’informations.) Utilisez uniquement des brosses/disques fournis par le fabricant.

  • Page 26: Remplissage Du Réservoir D'eau Propre

    N’utilisez pas la machine avant d’avoir lu et bien compris le mode d’emploi. Conseils de pré-nettoyage Avant d’effectuer l’opération de nettoyage, placez les panneaux d’avertissement appropriés et balayez ou dépoussiérez le sol (Fig. 22). Panneau de signalisation “Attention sol mouillé”, pièce Numatic (629044) (disponible si nécessaire) Fig.22...

  • Page 27: Mode Prélavage

    Fonctionnement de la machine Mode prélavage La gamme TTB/ETB a été conçue pour traiter un grand nombre de types de sols et différents niveaux de salissure. Sur des sols très sales, utilisez la technique de « double lavage ». Prélavez d’abord le sol avec le suceur en position relevée, laissez le temps au produit chimique d’agir, puis lavez la zone une seconde fois avec le suceur abaissé.

  • Page 28: Utilisation Des Commandes De Nettoyage

    Utilisation des commandes de nettoyage Pour activer la machine depuis le mode veille, appuyez une fois sur l’une des deux gâchettes. La TTB / ETB est dotée d’un mode double intensité (haute-faible), qui permet de réduire de 3 dB le bruit généré par le moteur d’aspiration. Pour utiliser le mode double intensité...
  • Page 29 Entretien régulier VÉRIFIEZ TOUJOURS QUE lA bATTERIE EST DÉbRANCHÉE AVANT TOUTE OPÉRATION D’ENTRETIEN La gamme TTB a été conçue pour une utilisation aisée, en particulier au démontage et au nettoyage. Après utilisation, videz le réservoir d’eau sale en utilisant le tuyau de vidange (A) et rincez-le à...
  • Page 30 Remplacement des lamelles du suceur VÉRIFIEZ TOUJOURS QUE lA bATTERIE EST DÉbRANCHÉE AVANT TOUTE OPÉRATION D’ENTRETIEN le suceur La gamme TTB est équipée d’un suceur en aluminium (voir photo). Fig.38 Pour nettoyer le suceur, retirez la goupille de fixation et détachez la sangle de levage, puis retirez la goupille de fixation du suceur.
  • Page 31 Charge de la machine Pour être sûr que votre machine conserve son efficacité maximale et pour prolonger la durée de vie de vos batteries, prenez les précautions simples suivantes : Le compteur de batterie affiche le niveau de charge des batteries. En charge complète, tous les voyants du compteur sont allumés (Fig.

  • Page 32: Horomètre

    S’il est nécessaire de remplacer le fusible, utilisez uniquement le fusible 50 A (pièce 201107) approuvé par Numatic. Si la machine doit rester inutilisée pendant une période de 30 jours ou plus, les batteries doivent être au préalable entièrement chargées et les fusibles des batteries retirés en...

  • Page 33: Dépannage

    Dépannage PROblÈME CAUSE SOlUTION La machine ne fonctionne pas Fusibles manquants ou grillés Installer ou remplacer le fusible (page 32) Batterie non branchée Brancher la batterie (page 32) Charge de batterie faible Recharger les batteries (page 31) L’aspiration ne fonctionne pas L’aspiration n’est pas activée Activer l’aspiration (page 28) Aspiration d’eau inefficace...
  • Page 34 TTB 1117/100 Moteur Taille de Classe de pro- Moteur de brosse Taille de disque Poids Alimentation d’aspiration brosse tection 400W 400W 17’’ 17’’ 277lbs IPx4 2 x 12V (24V) 100Ah Débit de Temps de re- Vitesse de Vibrations Vitesse Niveau sonore...

  • Page 35: Wiring Diagrams

    Wiring Diagram - Schéma de câblage TTB-1117 / 100S & TTB 1120 / 100S DRW-11379 (A05) 06:11:2012...
  • Page 36 This machine has been packed with the following: Charging Lead Brush / Pad Floor Tool Fuses Isolator Pin Hose Hook 38mm / 32mm Adaptor Signed 244081 / 05/13 (A08)
