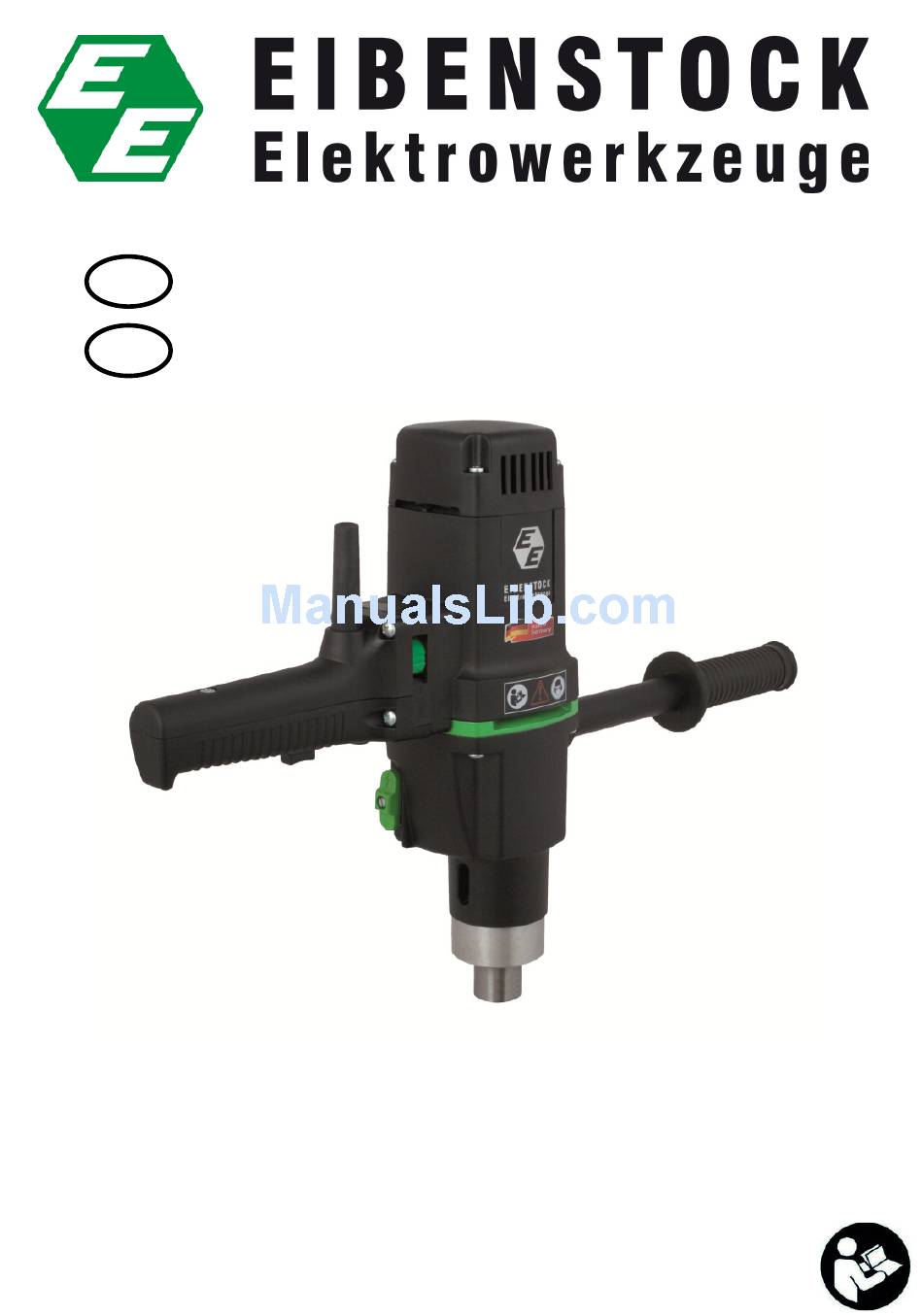

- Page 1 Originalbetriebsanleitung……...…. 3 - 12 Original Instructions….…....13 - 22 EHB 32 / 2.2 R R/L...
-
Page 3: Wichtige Sicherheitshinweise
DEUTSCH Wichtige Sicherheitshinweise Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt: Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen. Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen. Vorkehrungen zum Schutz des Bedieners treffen. Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Schutzschuhe sowie feste Arbeitskleidung tragen! Gehörschutz benutzen... - Page 4 Handbohrmaschine, Bedienungsanleitung, Austreibkeil Größe 3 und Zusatzhandgriff im Maschinenkarton. Bestimmungsgemäßer Gebrauch Die Handbohrmaschine EHB 32 / 2.2 R R/L ist für den professionellen Gebrauch bestimmt und dient in Verbindung mit den auf das zu bearbeitende Material abgestimmten Bohrern zum Bohren von Stahl, Holz, Kunststoff u.ä.
- Page 5 Sicherheitshinweise Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen.
- Page 6 schaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung oder kann einen elektrischen Schlag verursachen. Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden. Nicht in rotierende Teile fassen.
- Page 7 Falsche Handhabung kann zu Verletzungen des Bedieners und Schäden am Gerät führen. Deswegen die nachfolgenden Hinweise stets beachten: Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt. Nur Original EIBENSTOCK - Zubehör verwenden. Ein-/ Ausschalten Momentschaltung Einschalten: Ein-Aus-Schalter drücken.
- Page 8 Wirkungsweise der Drehzahlregulierung Die Stellung “I“ bedeutet minimal, die Stellung “IIIII“ maximal. Bitte beachten Sie, dass bei Dauerbetrieb mit niedriger Drehzahl der Motor nicht mehr so gut gekühlt wird. Daher kann es schon spürbar zeitiger zum Abschalten der Maschine als Schutz vor Überhitzung kommen. Verwenden immer zuerst...
- Page 9 Überlastungsschutz Die Maschine ist zum Schutz von Bediener, Motor und Werkzeug mit einem mechanischen, elektronischen thermischen Überlastungsschutz ausgerüstet. Mechanisch: Bei einem plötzlichen Verklemmen des Werkzeuges wird mittels einer Rutschkupplung die Bohrspindel vom Motor entkoppelt. Elektronisch: Bei einer Überlastung infolge zu großem Anpressdruck reagiert die Elektronik mit Abschalten der Maschine.
- Page 10 Achtung! Werkzeug niemals mit Gewalt in die Werkzeugaufnahme eindrücken! Morsekegel und –konus müssen frei von Fett und Schmutz sein. Entfernen des Werkzeuges Setzen Sie den Austreibkeil in die Öffnung des Getriebehalses ein. Lässt sich dieser nicht durch die Arbeitsspindel stecken, sollten Sie diese leicht drehen.
- Page 11 umweltgerechte, sortenreine Entsorgung über angebotenen Sammeleinrichtungen ermöglicht wird. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
- Page 12 Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter Technische Daten beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:...
-
Page 13: Important Safety Instructions
ENGLISH Important Safety Instructions Important instructions and warning notices are allegorized on the machine by means of symbols: Before you start working, read the operating instructions of the machine. Work concentrated and carefully. Keep your workplace clean and avoid dangerous situations. - Page 14 Hand-held drilling machine, operating instructions, drill drift size 3 and additional handle in a cardboard box Intended Use The hand-held drilling machine EHB 32 / 2.2 R R/L is designed for professional use. Together with the appropriate drills it is used for drillings in steel, wood, plastics etc.
- Page 15 Safety Instructions Safe work with the machine is only possible if you read this operating instruction completely and follow the instructions contained strictly. Additionally, the general safety instructions of the leaflet supplied with the tool must be observed. Prior to the first use, the user should absolve a practical training.
- Page 16 Do not touch rotating parts. The tool may be used only in two-hand operation or with the drill rig. Keep the handles dry, clean and free of oil and grease. Persons under 16 years of age are not allowed to use the machine. Dress properly.
- Page 17 Wrong handling can cause damages on the tool and injuries of the user. Therefore, the following instructions should be observed: Do not allow blocking of the tool. Only use original accessories made by EIBENSTOCK. Switching on and off Short-Time Operation...
- Page 18 Mode of Action of Torque Adjustment As well as with the speed adjustment position “I” means minimum and “IIIII” maximum. Position “I” is 1.4 times and position “IIIII” is equal to the 2.8 times of the rated torque. Mnom: 79/26 Nm Changing Gears The machine is equipped with a mechanical two-speed gearbox.
- Page 19 Instructions Only use faultless and sharp drilling tools and avoid that the machine stops due to overload. Mounting the tool Disconnect the plug from the mains before every tool change! Twist drills: Drills with MT 3 connection can be directly fit in the drill spindle. For twist drills with MT 2 connection use a reducing sleeve MT 3 –...
- Page 20 Care and Maintenance Before starting with the maintenance- und repair works you have to disconnect the plug from the mains. Repairs have to be carried out only by qualified and due to education and experience suited personnel. After every repair the machine has to be inspected by an electric specialist. Due to its design, the machine needs a minimum of care and maintenance.
- Page 21 Noise Emission / Vibration The indication of noise emission is measured according to DIN 45 635, part 21. The level of acoustic pressure on the work place could exceed 85 dB (A); in this case protection measures must be taken. Wear ear protectors! The typical hand-arm vibration is below 2.5 m/s².
- Page 22 Complaints will be accepted only if the tool is returned in non-dismantled condition to the manufacturer or an authorized Eibenstock service centre. Declaration of Conformity We declare under our sole responsibility that the product described under “Technical Data”...
- Page 23 Notizen / Notes...
- Page 24 Ihr Fachhändler Your distributor Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock www.eibenstock.com...
