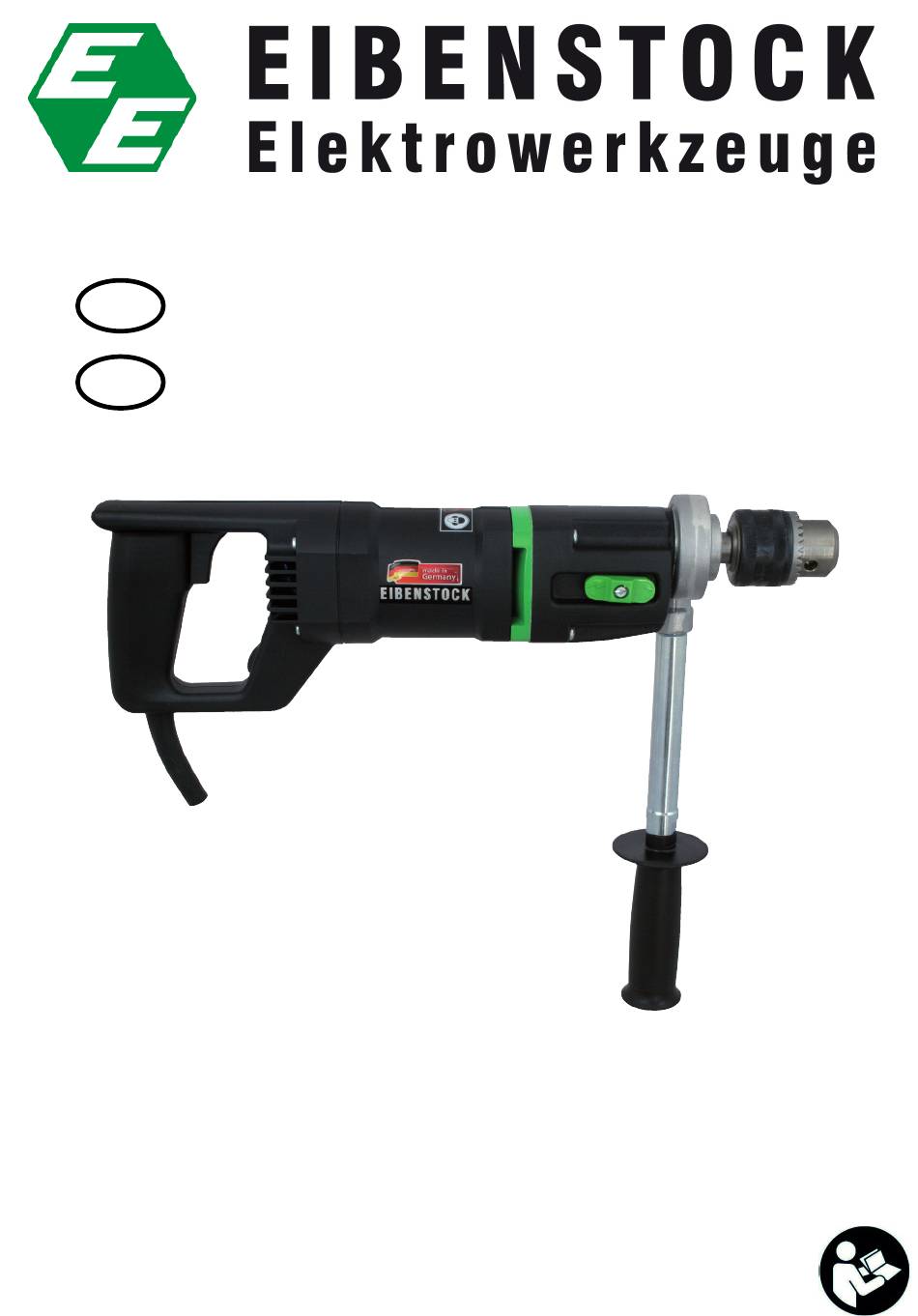

- Page 1 Originalbetriebsanleitung……...…...3 - 10 Original Instructions……….....11 -18 EHB 16 / 2.4 S R/L...
-
Page 3: Wichtige Sicherheitshinweise
DEUTSCH Wichtige Sicherheitshinweise Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt: Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen. Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen. Vorkehrungen zum Schutz des Bedieners treffen. Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Schutzhandschuhe sowie feste Arbeitskleidung tragen! Gehörschutz benutzen... - Page 4 Technische Daten Handbohrmaschine EHB 16/2.4 S/RL Nennspannung: 230 V ~ Leistungsaufnahme: 1100 W Bestellnummer: 0122H Frequenz: 50 – 60 Hz Werkzeugaufnahme: 5/8“ x 16 UN Maximaler Bohrdurchmesser in Stahl: 16 mm in Aluminium: 28 mm in Holz: 65 mm Schutzklasse: Schutzgrad: IP 20 Gewicht:...
- Page 5 Sicherheitshinweise Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen.
- Page 6 Position gebracht und durch Drehen des Handgriffes fest angezogen. Geräteschutz Falsche Handhabungen können zu Verletzungen des Bedieners und Schäden am Gerät führen. Deswegen die nachfolgenden Hinweise stets beachten: Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt. Nur Original EIBENSTOCK -Zubehör verwenden.
- Page 7 Wideranlaufen Maschine verhindern (Verletzungsgefahr). Die EHB 16/2.4 S R/L ist mit einem Elektronikschalter ausgerüstet welcher das langsame Anbohren erlaubt. Je nach Tastendruck kann damit die Drehzahl reguliert werden. Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt.
- Page 8 Pflege und Wartung Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen! Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist.
- Page 9 Geräusch / Vibration Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich. Gehörschutz tragen! Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s². Messwerte ermittelt entsprechend EN 60 745.
- Page 10 Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter Technische Daten beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:...
-
Page 11: Important Safety Instructions
ENGLISH Important Safety Instructions Important instructions and warning notices are allegorized on the machine by means of symbols: Before you start working, read the operating instructions of the machine. Work concentrated and carefully. Keep your workplace clean and avoid dangerous situations. - Page 12 Technical Data Hand-Held Drilling Machine EHB 16 / 2.4 S R/L Rated voltage: 230 V ~ 110 V ~ Power input: 1100 W 1100 W Order number: 0122H 0122K Frequency: 50 - 60 Hz Max. basket diameter: for steel: 16 mm for aluminium: 28 mm for wood:...
- Page 13 Safety Instructions Safe work with the machine is only possible if you read this operating instruction completely and follow the instructions contained strictly. Additionally, the general safety instructions of the leaflet supplied with the tool must be observed. Prior to the first use, the user should absolve a practical training.
- Page 14 Tool Protection Wrong handling can cause damages on the tool and injuries of the user. Therefore, the following instructions should be observed: Do not allow blocking of the tool. Only use original accessories made by EIBENSTOCK.
- Page 15 Consequently, you can avoid an unintentional restart of the machine (physical hazard). The hand-held drilling machines EHB 16/2.4 S R/L is equipped with an electronic switch allowing the slow start of drilling. With this switch the speed can be regulated according to the pressure on the button.
- Page 16 Care and Maintenance Before starting with the maintenance- und repair works you have to disconnect the plug from the mains. Repairs have to be carried out only by qualified and due to education and experience suited personnel. After every repair the machine has to be inspected by an electric specialist. Due to its design, the machine needs a minimum of care and maintenance.
- Page 17 Noise Emission / Vibration The indication of noise emission is measured according to DIN 45 635, part 21. The level of acoustic pressure on the work place could exceed 85 dB (A); in this case protection measures must be taken. Wear ear protectors! The typical hand-arm vibration is below 2.5 m/s².
- Page 18 Complaints will be accepted only if the tool is returned in non-dismantled condition to the manufacturer or an authorized Eibenstock service centre. Declaration of Conformity We declare under our sole responsibility that the product described under “Technical Data”...
- Page 19 Notizen / Notes...
- Page 20 Ihr Fachhändler Your distributor Elektrowerkzeuge GmbH Eibenstock Auersbergstraße 10 D – 08309 Eibenstock www.eibenstock.com...
