Connettori I/O interni

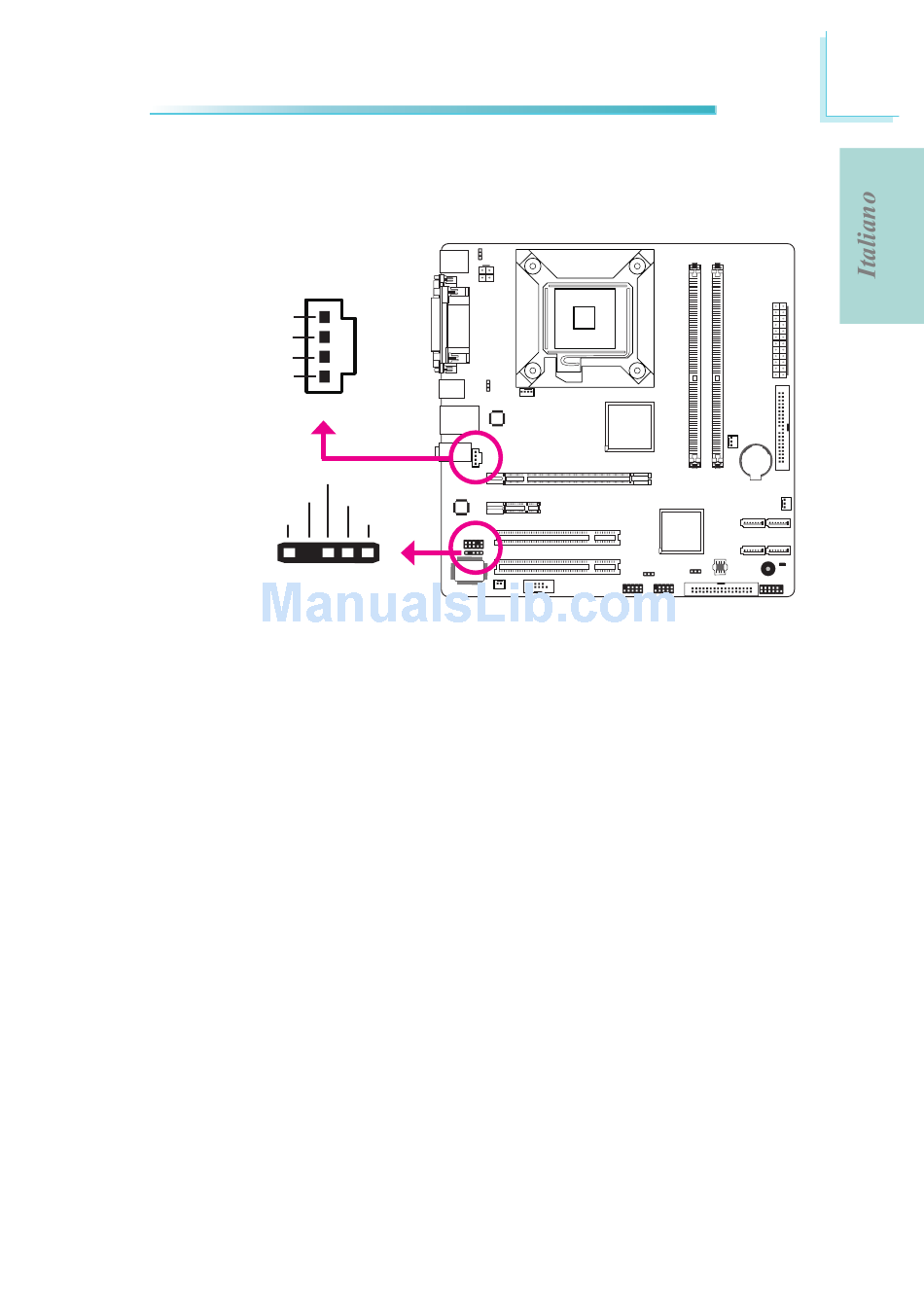

Connettori CD-in e Uscita S/PDIF
CD-in
4
Right audio channel
Ground
Ground
Left audio channel
1
SPDIF out
Key
+5V
1
Uscita S/PDIF
CD-in
Il connettore CD-in serve per ricevere l`audio da un`unità CD-ROM, sintonizza-
tore TV o scheda MPEG.
Uscita S/PDIF
Il connettore di uscita S/PDIF viene utilizzato per il collegamento di una porta
S/PDIF in uscita. La porta S/PDIF potrebbe essere installata su un supporto
all'estremità della scheda. Installarla su uno slot disponibile all'estremità del te-
laio di sistema, quindi procedere al collegamento del cavo audio al connettore in
uscita S/PDIF. Verificare che il pin numero 1 del cavo audio sia allineato con il pin
1 del connettore S/PDIF in uscita.
