Summary of Contents for HWAM Autopilot IHS 3120

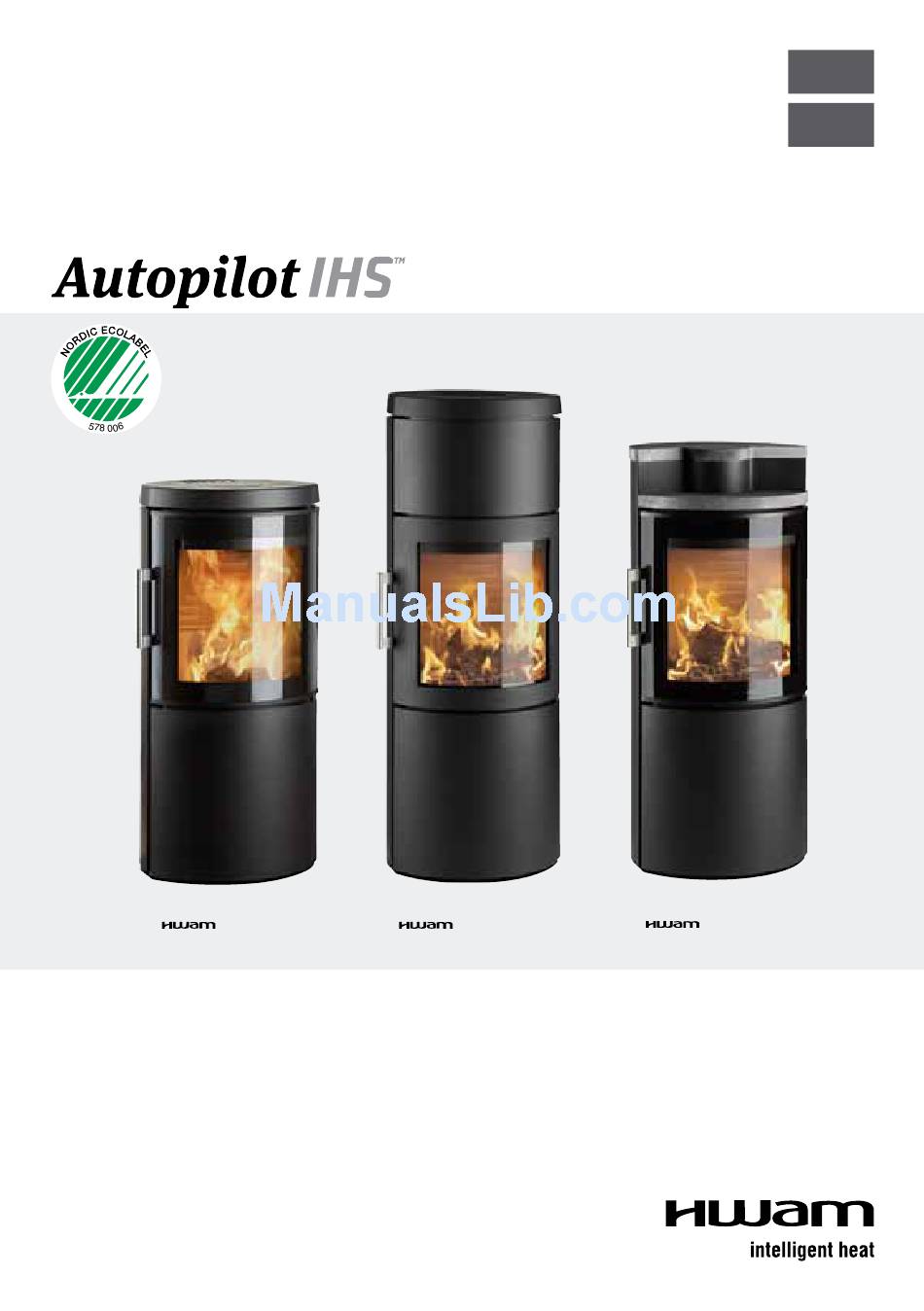

- Page 1 User's Manual Instruzoni per l'uso 3220 3120 3130 21.11.2014 / 97-9658 www.hwam.com...
-
Page 3: Table Of Contents
Drawings ............4-8 HWAM Autopilot IHS . -
Page 9: Hwam Autopilot Ihs
Congratulations on your new wood-burning stove complete with a HWAM Autopilot IHS IHS is short for “Intelligent Heat System”, which is a digital control of the combustion in your new wood-burning stove. The purpose of the HWAM Autopilot IHS is to control the combustion in an environmentally optimal and economically efficient way, with a view to generating greater user comfort. -
Page 10: Installation
47.5 cm 41.3 cm The stove is mainly made of sheet iron, with some items made of cast iron. The HWAM Autopilot is an electronic product primarily consisting of plastic, a printed circuit board and wires. Test results from nominal test EN 13240 Nominal heating effect 4.5 kW... -
Page 11: Drawings
The chimney must have an easily acces- sible soot door. Smoke pipe and chimney must always be suitable for a stove connection. Ask your HWAM dealer for more information. - Page 12 15. Place the cast-iron top (1) on the stove. 16. Place the cast-iron top cover (15) in the hole in the cast-iron top plate. Changing the smoke outlet from top outlet to rear outlet, HWAM 3130 (drawing E) 1. Lift the cast-iron top (1) off the stove 2.
- Page 13 • Loose heat shield (8) under the ash pan. This can be used as a lid when the ash pan is removed for emptying. Connecting and preparing the HWAM Autopilot IHS 1. Connect the plug a) to a normal 230V socket...
- Page 14 HWAM Autopilot IHS The chimney draft is created by the differences in temperature inside and outside the chimney. The higher the temperature within the chimney, the greater the draft (a brick chimney takes longer to warm up than a steel chimney).
-
Page 15: Remote Control
If the chimney is too tall to be cleaned from above, it must be equipped with a soot door. In case of a chimney fire and overheating, the HWAM Autopilot IHS will enter a security mode and automatically adjust all dampers, effectively quenching the fire. - Page 16 Expected battery life at normal use is approxi- mately ½-1 year. Thermostat adjustment The HWAM Autopilot IHS has a thermostat function, which attempts to keep the room temperature at the desired level. The thermostat works like a radiator.
- Page 17 Ligthing the fire: The woodburning stove is ready to be lit and opens the dampers. The symbol appears when you press the remote control twice in either standby or burning out modes. The symbol is also shown if you press the remote control twice in the burning out phase.
-
Page 18: Firing Manual - Wood
Information about removal and recycling The remote control contains batteries and must hence be disposed of separately in accordance with HWAM A/S • www.hwam.com the national rules and regulations in force. Serial number: xxxxxxxxxx RoHS Compliant... - Page 19 Banned fuel types It is not allowed to stoke a fire with the following: printed matter, plywood, plastic, rubber, fluid fuels, and rubbish such as milk cartons, lacquered wood or impregnated wood and fossil fuels. The reason that you should not apply any of the above is that during combustion they develop substances that are health hazardous and harmful to the environment.
- Page 20 In certain cases it is necessary to assist the draught in the chimney by burning a couple of newspaper pages on top of the wood ready to be lit. Read more on www.hwam.
-
Page 21: Firing In General
Be aware that using fuels other than wood, will cause soot to form on the glass pane. Operating the heat compartment damper - HWAM 3130 There is a damper at the back of the stove between the top plate and the heat compartment that opens and closes the flow of convection air in the heat compartment. -
Page 22: Maintenance
A good combustion is achieved when the fire gets the right amount of oxygen supply at the right time and place in the combustion chamber. The HWAM Autopilot IHS allows for variations in external circumstances. - Page 23 Once a year, the stove should be thoroughly serviced. The combustion chamber should be cleared of ashes and soot. The hinges and the closing hook must be greased with liquid copper fat spray (heat- resistant up to 1100°C), see drawing G. Lift the door approx. ½ cm and spray copper fat onto the hinge leaf.
-
Page 24: Operational Problems
At interruptions that you cannot yourself rectify, you should contact the dealer. EclARAtion oF ERFoRMAncE The DoP can be downloaded from our website via the following link: HWAM 3120 with Autopilot IHS www.hwam.com/dop/3120ihs HWAM 3130 with Autopilot IHS www.hwam.com/dop/3130ihs HWAM 3220 with Autopilot IHS... -
Page 25: Hwam Autopilot Ihs Tm
IHS significa “Intelligent Heat System”, ovvero “sistema di riscaldamento intelligente”, ed è un disposi- tivo digitale per la regolazione della combustione nella stufa. La funzione di HWAM Autopilot IHS è ottenere una combustione pulita ed economica che garantisca al tempo stesso il massimo comfort per l’utente. -
Page 26: Istruzioni Per L'installazione
41,3 cm Distanza da materiale infiammabile La stufa HWAM deve essere sempre messa su un pavimento ignifugo. Se la si pone su pavimenti in legno o simili, questi si devono coprire con piastre di materiale resistente al calore. HWAM 3120, HWAM 3130, HWAM 3220 (Disegno A) 1. - Page 27 • Valvola di regolazione (16) nel tubo del fumo. • Sportelletto di pulizia (17). Modifica dell’uscita fumi da superiore a posteriore HWAM 3120 (disegno E) 1. Sollevare il top di ghisa (1) dalla stufa. 2. Rimuovere le due fiancate dalla stufa allentando le 2 viti (2). Le 2 viti (3) devono essere solo allentate (non rimosse).
- Page 28 20. Posare il coperchio di ghisa (15) sul foro al centro del top di ghisa. Modifica dell’uscita fumi da superiore a posteriore HWAM 3220 (disegno F) 1. Sollevare il pannello posteriore (1) e rimuoverlo liberandolo dai perni sulla base della stufa. Il pannello posteriore è...
- Page 29 Se non si preme il pulsante, il telecomando chiude automaticamente il menu e si riapre la pagina iniziale. 4. Eseguire il test autodiagnostico di HWAM Autopilot IHS Il test autodiagnostico della centralina elettronica di controllo deve essere eseguito prima della prima accensione della stufa (operazione eseguita in fabbrica).
- Page 30 è necessario montare uno sportello che consenta l’accesso per la pulizia. In caso di incendio e di surriscaldamento della canna fumaria, il dispositivo HWAM Autopilot IHS inserisce la modalità di sicurezza e chiude automaticamente le valvole per soffocare con tempestività...
-
Page 31: Il Telecommando
Il telecomando rappresenta l’interfaccia per l’utilizzo di HWAM Autopilot IHS Il telecomando rileva la temperatura ambiente effettiva. Pertanto deve essere lasciato in un punto della stanza non esposto a temperature innaturalmente elevate, quali il calore della stufa o la luce solare diretta. - Page 32 Impostazione del termostato HWAM Autopilot IHS è dotato di un termostato che consente di mantenere la temperatura ambiente al livello desiderato. Il termostato della stufa funziona in maniera analoga a quello dei termosifoni. Attraverso il telecomando, si seleziona la temperatura desiderata per l’abitazione. Il termostato può essere impostato su sei diversi livelli: (Livello 0-5, in cui 3 è...
- Page 33 Allarme riaccensione Quando ha inizio la fase dell’incandescenza, viene visualizzato un allarme di riac- censione. L’allarme, accompagnato da una segnalazione acustica, entra in funzione per tre volte con un intervallo di 10 secondi. Contestualmente viene consigliato il quantitativo di legna da introdurre in base a tre livelli: Poca legna (700 –...
-
Page 34: Uso Iniziale Della Stufa
Informazioni sullo smaltimento e il riciclo Il telecomando contiene batterie e pertanto deve essere smaltito separatamente dai comuni rifiuti HWAM A/S • www.hwam.com domestici, conformemente alla legislazione e alle normative nazionali vigenti. Serial number: xxxxxxxxxx RoHS Compliant 2002/95/EC Informazioni sulla conformità... - Page 35 Tipi di combustibile non consentiti È proibito bruciare: Stampe • Pannelli di compensato • Plastica • Gomma • Combustibili liquidi • Rifiuti come i cartoni del latte • Legna verniciata, smaltata o impregnata. Il motivo per cui è proibito bruciare i materiali sopra elencati è...
- Page 36 Il dispositivo HWAM Autopilot IHS™ chiude tutte e 3 le valvole dell’aria quando la stufa non è in funzione (modalità di attesa). In tal modo l’aria calda emanata dalla stufa non fuoriesce dalla canna fumaria (perdita di energia).
-
Page 37: Ragguagli Generali
Attivazione dell’accumulo termico - HWAM 3130 Nella parte alta della stufa, tra il ripiano superiore e il vano riscaldato, si trova una leva in grado di attivare o bloccare l’afflusso dell’aria di convezione nel vano stesso. -
Page 38: Manutenzione
Il carbone brucia ad alta temperatura e crea troppa fuliggine.Il carbone va bruciato nel vanetto dell’inserto per il carbone. La stufa HWAM sono a norma EN 13240 esclusivamente per la combustione a legna. Si vieta quindi di usare in essa legname truciolato, verniciato, pressato e impregnato, come pure pure plastica o gomma. - Page 39 Assistenza post-vendita La stufa deve essere sottoposta a un controllo approfondito almeno una volta l’anno. L’assistenza post-vendita comprende tra l’altro: • Pulizia completa della stufa. • Controllo delle guarnizioni. Le guarnizioni devono essere sostituite se non sono integre o se si presentano indurite.
-
Page 40: Disturbi Del Funzionamento
In caso di problemi di funzionamento non risolvibili personalmente, rivolgersi al rivenditore. dicHiARAzionE di pREStAzionE La dichiarazione di prestazione può essere stampata dal nostro sito web seguendo questo link: HWAM 3120 con Autopilot IHS www.hwam.com/dop/3120ihs HWAM 3130 con Autopilot IHS www.hwam.com/dop/3130ihs... - Page 44 www.hwam.com...
