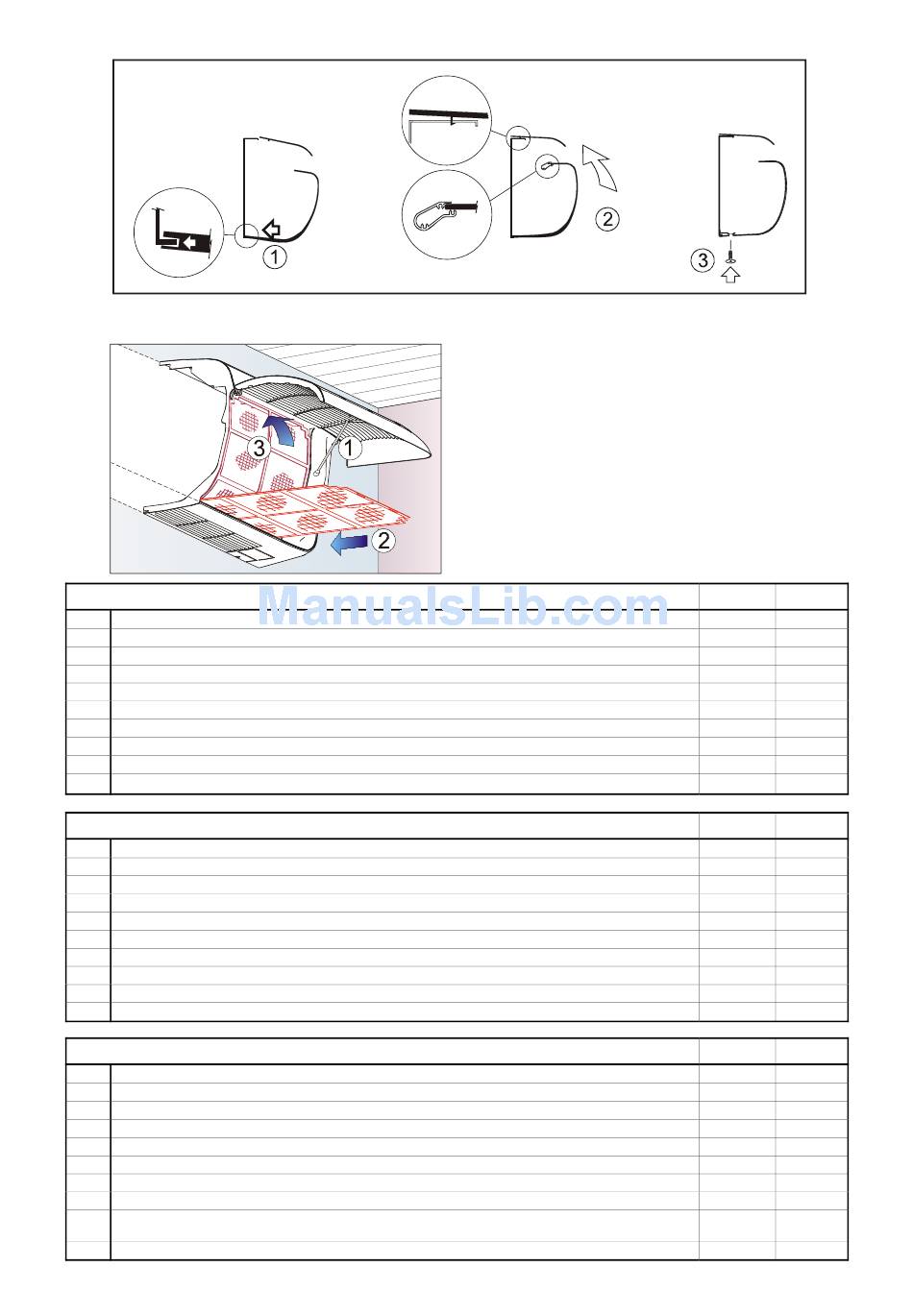

FITTING THE CASE
FITTING THE FILTERS
Is the unit square and level with the ceiling ?
1
2 Is the pipework correctly supported throughout its length ?
3 Is the pipework insulated right up to the unit ?
4 Have all pipework joints been carefully checked for leaks ?
5 Is the fuse size correct ?
6 Is the interconnecting wiring correct ?
7 Does the system respond correctly to commands from the controller ?
Is the condensate drain correctly sized, connected, supported and insulated ?
8
9 Has the effectiveness of condensate removal system been tested and there are no leaks ?
10 Is the air distribution as required?
1 L'unité est-elle fixée de niveau ?
2 Les tuyauteries sont-elles correctement fixées ?
3 Avez-vous isolé les tuyauteries jusqu'au chássis de l'unité ?
Avez-vous effectué une recherche de fuites ?
4
La taille du disjoncteur est-elle correcte ?
5
6 Les câblages d'interconnexions sont-ills corrects ?
7 Le système répond-t-il correctement à la télécommande ?
8 L'evacuation des condensats est-ell correctement raccordée, supportée et isolée ?
9 Avez-vous vérifié le bon fonctionnement de l'évacuation des condensats et qu'il n'y a pas de fuites ?
La distribution d'air est-elle correcte ?
10
1 Ist das Gerät waagerrecht und eben eingebaut ?
2 Sind alle Rohrleitungen über deren gesamte Länge richtig befestigt ?
Sind beide Leitungen bis zum Gerätegehäuse isoliert worden ?
3
4 Sind alle Rohrleitungen und Verbindungen auf Leckagen untersucht worden ?
5 Ist die Sicherungsgröße richtig ?
6 Ist die Verbindungsverdrahtung richtig ?
7 Nimmt das System die Befehle des Reglers an ?
8 Ist die Tauwasserleitung richtig angeschlossen, aufgehängt und isoliert ?
Prüfen Sie nach, ob daß Kondenswasser richtig abfliessen kann und keine
9
Leckstellen vorhanden sind ?
10 Ist die Luftverteilung wie gewünscht ?
CWM L INSTALLATION CHECK LIST
CHECK LIST DE L'INSTALLATION DE CWM L
CWM L MONTAGE PRÜFLISTE
-10-
Page Checked
9
5
9
-
10
10
-
10
-
-
Page Vérifié
9
5
9
-
10
10
-
10
-
-
Seite Geprüft
9
5
9
-
10
10
-
10
-
-
