Owner's Manual

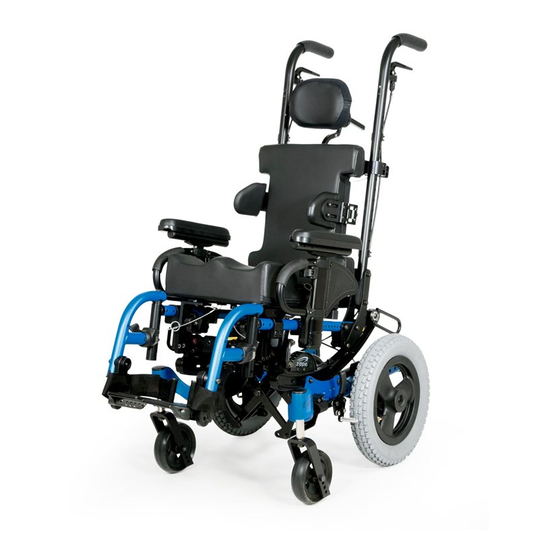

Zippie
®
J WITH TRANSIT OPTION
J WITHOUT TRANSIT OPTION
Supplier:
This manual must be given to the rider of this wheelchair.
Rider:
Before using this wheelchair read this entire manual and
save for future reference.
Zippie
®
J CON OPCIÓN DE TRÁNSITO
J SIN OPCIÓN DE TRÁNSITO
Distribuidor:
Este manual debe ser entregado al pasajero de esta silla de ruedas.
Pasajero:
Antes de usar esta silla de ruedas, lea este manual en su totalidad y
guárdelo para futura referencia.
Zippie
®
J AVEC OPTION TRANSIT
J SANS OPTION TRANSIT
Revendeur :
ce manuel doit être remis à l'utilisateur du fauteuil roulant
Utilisateur :
Avant d'utiliser votre fauteuil, lisez attentivement ce manuel dans son
intégralité et conservez-le pour pouvoir vous y référer ultérieurement.
Zippie
®
J MIT TRANSITOPTION
J OHNE TRANSITOPTION
Fachhändler:
Dieses Handbuch muss dem Benutzer des Rollstuhls ausgehändigt werden.
Benutzer:
Vor dem Gebrauch des Rollstuhls lesen Sie bitte das gesamte Handbuch,
und bewahren Sie es für zukünftigen Bedarf auf.
Zippie
®
J CON OPZIONE PER IL TRANSITO
J SENZA OPZIONE PER IL TRANSITO
Fornitore:
Il presente manuale va consegnato all'utente della carrozzina.
Utente:
Prima di usare la carrozzina, leggere il presente manuale per intero e con-
servarlo per riferimento futuro.
User
Instruction
Manual &
Warranty
Manual de
Instrucciones
y Garantía
para el
Usuario
Manuel
d'utilisation
et garantie
Benutzer-
anweisungen
und Garantie
Manuale
dell'utente e
garanzia
