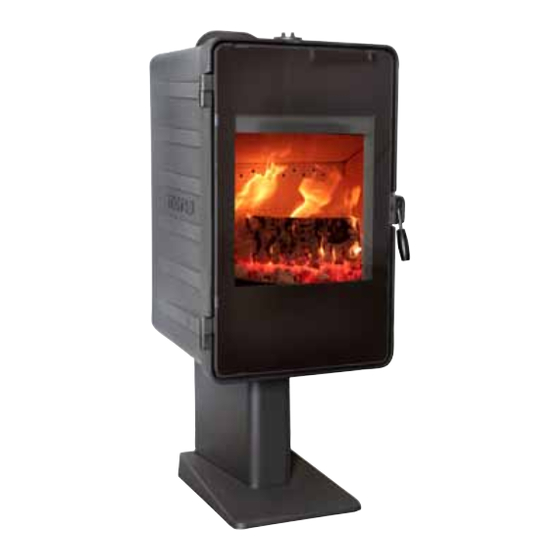

- Page 1 Morsø 5400 Opstillings- og betjeningsvejledning Instructions for installation and use www.morsoe.com...
-
Page 2: Table Of Contents
InDhOlD · COnTEnTS Opstilling af Deres morsø ovn ......5 Fyringsteknik/Brugen af Deres ovn ....10 Regelmæssig vedligeholdelse af ovnen... . 14 Tekniske data.. - Page 3 Opstillings- og betjeningsvejledning 5400 En 13240 · SInTEF 110-0324 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
- Page 4 Til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. hvis De blot følger omstående instruktioner, er vi sikre på, at De også vil få nytte og glæde af Deres nye ovn i mange år.
-
Page 5: Opstilling Af Deres Morsø Ovn
1.0 Opstilling af Deres Morsø Ovn 1.1 Udpakning af ovnen Morsø 5400 ovnen vejer ca. 156 kg. For at undgå skamferinger i forbindelse med udpakning og montering af ovnen anbefales det at være 2 personer til dette arbejde. Ovnen modtages i 2 seperate emballager. Den støbte fod/piedestal pakkes ud og sættes om- hyggeligt på... -
Page 6: Skorstenen
Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke-brændbart materiale. På gulvet Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes med hensyn til størrelsen på... -
Page 7: Tilslutning Til Muret Skorsten
35x10x5mm. Til Morsø 5400 ovnen skal der tilsluttes en 45° rørbøjning på den støbte røgtud (1). Med rørbøjningen kan man opnå både vandret og lodret røgafgang, afhængig af, hvorledes man vender rørbøjningen under monteringen. -
Page 8: Tilslutning Til Stålskorsten
1.8 Tilslutning til stålskorsten Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med tag- bæring eller loftkrave med styr. - Page 9 Trækforhold Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i skor- stenen og den koldere udetemperatur. Skorstenens længde og isolering, vind og vejrforhold er også afgørende for, at man kan opnå det rette undertryk, så trækket skabes. nedsat træk fremkommer når: - Temperaturforskellen er for lille.
-
Page 10: Fyringsteknik/Brugen Af Deres Ovn
2.0 Fyringsteknik/Brugen af Deres ovn Deres ovn er konstrueret med lufttilførsel 2 steder. En forvarmet forbrændingsluft tilføres forbrændingen med stor hastighed over glasset og be- tjenes ved hjælp af drejeventilen på toppladen over døren. Forbrændingsluften tilføres, når ventilen drejes med uret og lukkes når ventilen drejes mod uret . En anden lufttilførsel er en konstant forvarmet lufttilførsel uden reguleringsmulighed, der til- føres forbrændingen lige over bålet, og sørger for at brænde de sidste gasser af, som træet af- giver under opvarmningen. -
Page 11: Optænding Og Fyringsintervaller
2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn, kan man med fordel lade døren stå på klem de første minutter og åbne forbræn- dingslufttilførselen helt. For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding afbrænde 2 kg tørt pindebrænde. - Page 12 5. Normal påfyring bør ske, mens der endnu er gløder tilbage. Gløderne fordeles i bunden, dog flest foran i ovnen. 6. Der lægges 2 stykker brænde à ca. 0,7 kg og ca. 25-30 cm lange ind over gløderne i ét lag med en afstand på...
- Page 13 Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk- ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.
-
Page 14: Regelmæssig Vedligeholdelse Af Ovnen
3.0 Regelmæssig vedligeholdelse af ovnen 3.1. Udvendig vedligeholdelse Ovnens støbte overflade er malet med en varmebestandig senotherm maling. Den holder sig pænest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø... -
Page 15: Rensning Af Ovnen
Pakninger Med tiden vil pakningerne i lågerne blive slidte og bør, for at undgå løbsk forbrænding, udskif- tes efter behov. Brug Morsø pakningssæt Bemærk: normale sliddele er ikke omfattet af Morsøs udvidede garantiordning. Vedligeholdelsessortiment (Reservedele, Glasrens, Maling, Pakningssæt m.m.) findes hos De- res Morsø... - Page 16 4. Efter at sidestenene er fjernet sænkes nederste røgledeplade og løftes ud. 5. Øverste røgledeplade løftes ud af sin holder og vippes ud. 6. Man skal sikre sig, at røgledeplader og sten igen er korrekt monteret inden optænding efter en rensning.
-
Page 17: Tekniske Data
Vedligeholdelsesdele til 5400-serien Beskrivelse Produktnr. Mellembund 34541200 Røgledeplade øverst 79540500 Røgledeplade nederst 79540400 Tertiær boks 71540200 Glas 79540100 Sidesten 79540300 Bagsten 79540200 4.0 Tekniske Data Ovn model Morsø 5400 CO emission (ved 13 % O2) (%) 0.12 OGC (tjære o.l.) emission (mg/m³) 78,6 Partikel emission, vægtet gennemsnit (g/kg) - Page 19 Instructions for installation and use 5400 series En 13240 · SInTEF 110-0324 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
- Page 20 Enjoy your new Morsø stove! Morsø, the biggest stove company in the Danish market, has been making wood-burning stoves of the highest quality since 1853. Just follow the instructions below, and we are certain that you will be able to use and enjoy your new stove for many years.
-
Page 21: Installing Your Morsø Stove
1.0 Installing your Morsø stove 1.1 Unpacking the stove The Morsø 5400 stove weigh 156 kg. In order to avoid damage when unpacking and assembling the stove, we recommend that this job be undertaken by 2 people. Your stove is delivered in two separate parcels. Start by unwrapping the cast-iron base/pede- stal and position it carefully at the centre of the floor plate. -
Page 22: The Chimney
We recommend that the stove be installed at least 10-15 cm from masonry in order to allow heat to circulate and to facilitate the cleaning of the inside and outside of the stove. A layer of wallpaper on a brick wall is normally regarded as non-flammable material. The floor If the stove is installed on a flammable floor, national and local regulations must be observed with regard to the size of the non-flammable underlying surface that must cover the floor... -
Page 23: Connecting To A Brick Chimney
35x10x5mm. For the Morsø 5400 stove, you will need to connect a 45 degree pipe bend to the cast-iron flue pipe (1). With the pipe bend, you can achieve both horizontal and vertical smoke outlet, depen- ding on which way you turn the pipe bend when you fit it. -
Page 24: Fresh Air Supply
1.8 Connecting to a steel chimney If your installation involves routing the chimney straight up through the ceiling, it must com- ply with national and local regulations concerning the distance of the chimney from flamma- ble ceiling material. The chimney must be sealed at the smoke outlet using the glass tape pro- vided. - Page 25 Draught The draught in the chimney is the result of the difference between the high tempera- ture in the chimney and the cooler temperature outside. Other factors that adetermi- ne whether sufficient negative pressure can be produced to create a draught include the length and insulation of the chimney, and wind and weather conditions.
-
Page 26: Firing/Using The Stove
2.0 Firing/using the stove Your stove is constructed with air inlets in two places. Pre-heated air is added to the combustion at great speed over the glass and the air supply is controlled using the rotary valve on the top plate over the door. Air is added to the combusti- on when the valve is turned clockwise, and you turn the air supply off by turning the valve anti- clockwise. -
Page 27: Lighting Instructions And Fuelling Intervals
2.1 lighting instructions and fuelling intervals A lot of air is needed when lighting the stove. If you are starting with a cold stove, the door should be left ajar for the first few minutes and the combustion air supply opened to maximum. - Page 28 5. Re-stoking should normally be carried out while embers still remain. Distribute the embers in the bottom, ensu- ring that most of them are at the front of the stove. 6. Place 2 pieces of wood of approx. 0.7 kg each and approx. 25-30 cm long over the embers in a single layer, with a di- stance of approx.
- Page 29 The stove door should normally be opened gently the first 2-3 cm, then you should wait un- til the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draugt. The stove door should never be opened when the stove is being fired vigorously.
-
Page 30: Routine Stove Maintenance
3.0 Routine stove maintenance 3.1 External maintenance The cast surface of the stove is painted with heat-resistant Senotherm paint. It is best maintained by simply vacuuming it with a soft brush attachment or wiping it down with a dry, dust-free cloth. If the stove is used too vigorously, the painted surface may assume a greyish tinge over time, but the stove can easily be freshened up with Morsø... -
Page 31: Cleaning The Stove
Reasons for overly rapid wear of internal parts - Stove fired too vigorously - Use of very dry wood (wood from old furniture). - Too much soot on top of the baffles (please see the section on Cleaning). - Too much ash in the ash pan (please see the section on Ash). Gaskets The gaskets in the doors will wear out over time and should be replaced as required in order to prevent runaway combustion. - Page 32 3. Tilt one of the side brick panels and remove it. 4. Once the side brick panels have been removed, lower the bottom baffle and lift it out. 5. Lift the upper baffle out of its holder and tilt it out. 6.
- Page 33 Ash from a wood-burning stove will not be of any benefit to your garden as fertiliser. If you have burned colour brochures, or painted or treated wood, etc., in the stove, the resulting ash must not be poured onto soil as it may contain heavy metals. Spare parts for the 5400 Description Product no.
- Page 36 Morsø Jernstøberi A/S - 16.11.2012 - 72540100 www.morsoe.com...
