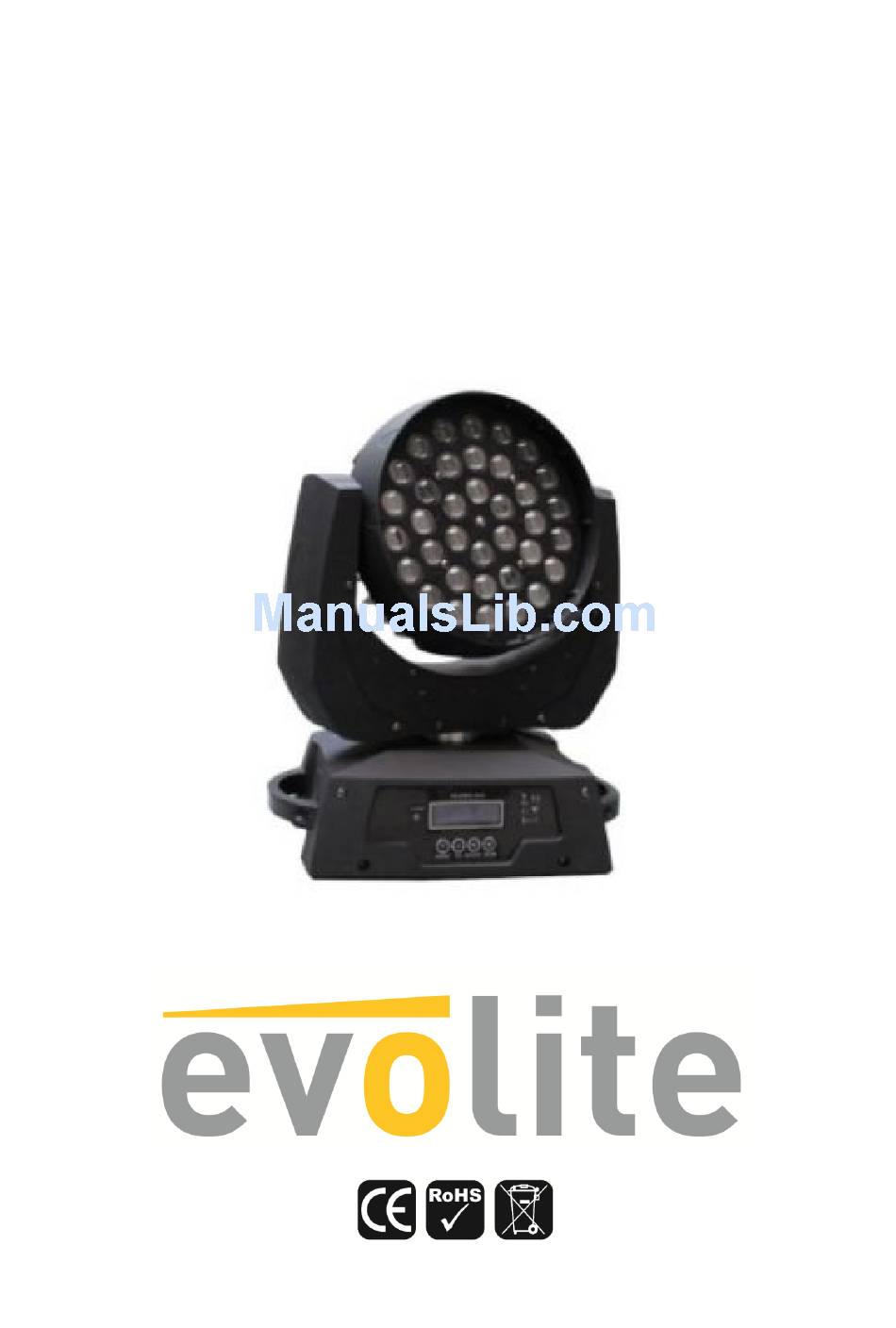

- Page 1 MOVING WASH 36x8Z 36 x RGB QUAD 8W LED with ZOOM User manual / Mode d’emploi MOVING WASH 36x8Z Manual Ver. 1.02 Page 1...
- Page 2 Ne pas éclairer de surfaces proches du projecteur, il est important de garder une distance de sécurité d’au moins 2m. Ne pas positionner de filtre, de cache, ou tout autre masque directement sur, ou devant l’optique du projecteur. MOVING WASH 36x8Z Manual Ver. 1.02 Page 2...
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
-
Page 4: Table Of Contents
Mode Automatique………………………………………………………….. x o Mode DMX………………………………………………………………………. x o Protocol DMX…………………………………………………………………… x o Mode Maître / Esclave……………………………………………………… x Entretien et maintenance……………………………………………… x o Nettoyage…………………………………………………………………………. x o Maintenance……………………………………………………………………. x Caractéristiques techniques…………………………………………. x MOVING WASH 36x8Z Manual Ver. 1.02 Page 4... -
Page 5: Introduction
Installation o Accroche Ce projecteur asservi evolite doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. -
Page 6: Configuration
Accédez directement au MENU en appuyant sur la touche MODE/ESC puis déplacez-vous dans les menus grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix et valeurs MOVING WASH 36x8Z Manual Ver. 1.02 Page 6... -
Page 7: Mode Automatique
8 ou 16 canaux DMX pour contrôler la BEAM 5R. Si deux BEAM 5R sont adressées à la même adresse DMX ; elles se comporteront alors de manière identique, répondants aux mêmes canaux DMX. MOVING WASH 36x8Z Manual Ver. 1.02 Page 7... - Page 8 R255 G↑ B↑ W0 141-160 161-170 R↓ G↓ B255 W0 171-200 R255 G255 B255 W255 201-205 R0 G0 B0 W0 206-210 R242 G204 B5 W227 211-215 R242 G215 B5 W227 216-220 R255 G255 B50 W255 MOVING WASH 36x8Z Manual Ver. 1.02 Page 8...
-
Page 9: Mode Maître / Esclave
Set the desired master-mode- “Automatic program mode” or”sound controlled mode”, for the master-device, send the DMX address 1 for all slave-devices. Please refer to the instruction under control board. MOVING WASH 36x8Z Manual Ver. 1.02 Page 9... -
Page 10: Entretien Et Maintenance
Tapotez directement sur le microphone pour tester sa réactivité. Caractéristiques techniques Model M 368Z QUAD ZOOM MOVING WASH Voltage 110V- 250V / 50-60Hz Power consumption: 380W 36x8pcs RGBW QUAD Gross Weight 9.5Kgs Dimensions 39(H) x 39(W) x44(L) mm MOVING WASH 36x8Z Manual Ver. 1.02 Page 10... - Page 11 Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over 40°C. Do not place any filter on the head of the fixture. Keep any combustible materials away from the unit: At least 2 meters. MOVING WASH 36x8Z Manual Ver. 1.02 Page 11...
- Page 12 DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
- Page 13 Auto Mode ………….………………………………………………………….. x o DMX Mode………………………………………………………………………. x o DMX Protocol…………………………………………………………………… x o Master/Slave Mode…..……………………………………………………… x Maintenance & Service..……………………………………………… x o Cleaning …………………………………………………………………………. x o Troubleshooting.……………………………………………………………. Technical Specifications………………………………………………. x MOVING WASH 36x8Z Manual Ver. 1.02 Page 13...
-
Page 14: Introduction
Please note the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture to another MOVING WASH 36x8Z Manual Ver. 1.02 Page 14... -
Page 15: Set Up
To set the pan to reverse .Press the MENU until it shows RPOF. .Use the UP/DOWN buttons show RPON, press ENTER to confirm. To set the tilt to reverse MOVING WASH 36x8Z Manual Ver. 1.02 Page 15... -
Page 16: Auto Mode
Note. If 2 MOVING BEAM are addressed with same DMX value, they will move exactly the same way. o DMX-protocol Value Function Channel Dimmer 0-255 0~100% dimmer 0-255 0-100% Red Green 0-255 0-100% Green Blue 0-255 0-100% Blue White 0-255 0-100% White MOVING WASH 36x8Z Manual Ver. 1.02 Page 16... - Page 17 R255 G255 B185 W255 251-255 R255 G255 B197 W255 R255 G255 B234 W255 ID effect No function 10-19 ID 1 20-29 ID 2 30-39 ID 3 40-49 ID 4 50-59 ID 5 MOVING WASH 36x8Z Manual Ver. 1.02 Page 17...
-
Page 18: Master/Slave Mode
Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting: The fixture does not work, no light Check the connection of power and main fuse. MOVING WASH 36x8Z Manual Ver. 1.02 Page 18... -
Page 19: Technical Specifications
Check microphone to see if it is good by tapping the microphone. Technical Specifications Model M 368Z QUAD ZOOM MOVING WASH Voltage 110V- 250V / 50-60Hz Power consumption: 380W 36x8pcs RGBW QUAD Gross Weight 9.5Kgs Dimensions 39(H) x 39(W) x44(L) mm MOVING WASH 36x8Z Manual Ver. 1.02 Page 19... - Page 20 MOVING WASH 36x8Z Manual Ver. 1.02 Page 20...
