Summary of Contents for Evolite MaxBAR RGBW PIX

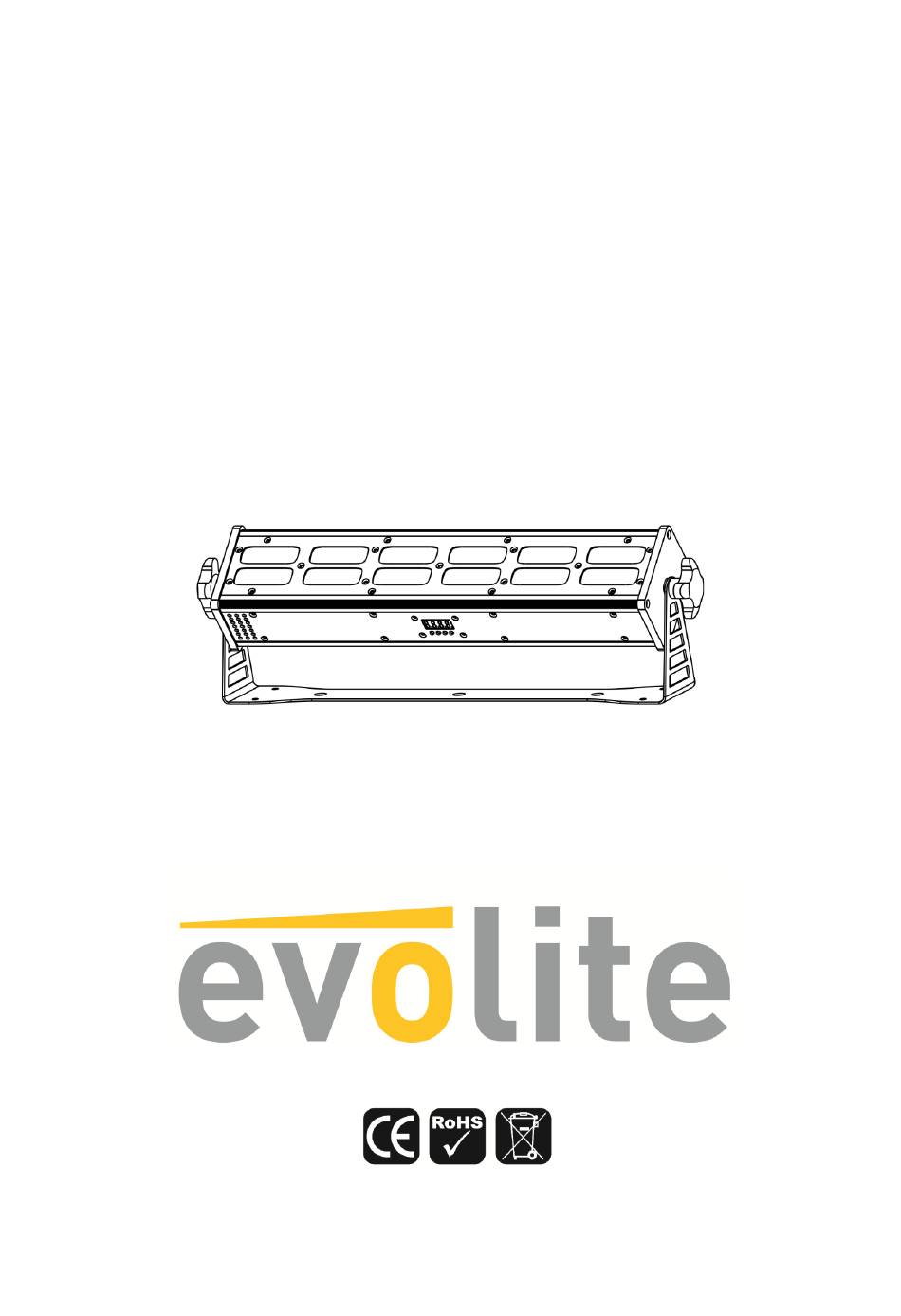

- Page 1 MaxBAR RGBW PIX 36 X 8W RGB LED Bar User manual / Mode d’emploi / Bedienungsanleitung MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 2 The fixture becomes hot during use and remains hot 10 min after use. Do not touch the unit. WARNING ! Fire Hazard! Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over 40°C. MaxBAR RGBW PIX Manual Ver. 1.00 Page...
-
Page 3: Device Description
DANGER ! Safety Hazard.Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended. -
Page 4: Product Features
If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and or damage to property. The projector had to be installed out of the reach of people MaxBAR RGBW PIX Manual Ver. 1.00 Page... -
Page 5: Control Panel
Up or Down. Press the Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down, confirm every selection by pressing the Enter-button. The functions provided are described in the following setting. MaxBAR RGBW PIX Manual Ver. 1.00 Page... -
Page 6: Operation Method
Color Macro Blue Dimmer: 000-255 color can be set brightness. Lavender The default DIM=255 Mauve Magenta Pink Warm white White Dimmer 000-255 Static color settings. Static Strobe 000-255 The default =000 000-255 MaxBAR RGBW PIX Manual Ver. 1.00 Page... - Page 7 DMX Address Settings (DMX Address) Press【UP/DOWN】 to find【DMX Address】menu and press【ENTER】to enter DMX address code setting. Press【UP/DOWN】button to adjust parameters. After setting the DMX address, press【MENU】or【ENTER】to exit and the selected will be automatically saved. MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 8 D-RES/1~10: The brightness change is similar to Tungsten effect, the brightness change is relatively smooth, and the delay time is 0.1 to 1 second. Press【UP/DOWN】button to select dimming mode and press【ENTER】to confirm and the selected will be automatically saved. MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 9 Press【UP/DOWN】button to select 【Reset】menu and press【ENTER】to enter and select YES/NO. Restore factory settings parameters ( Factory Reset): 1.DMX Address=001 9.Dimmer Curve=Linear 2.DMX Mode=Mode 7: 11CH-RGBW+DIM 10.Auto lock=OFF 3.Auto=Program1 11.PWM Frequency=20KHz 4.Color Macro=Red 12.Fan=Auto 5.Static=000 13.Mirror Pixel=OFF 6.User Color 14.D-RES=LED MaxBAR RGBW PIX Manual Ver. 1.00 Page...
-
Page 10: Dmx Channel Table
0~255 Dimmer 0~100% 0°~360° 0~255 Saturation 0~100% 0~255 NO FUNCTION 0~10 Strobe from 100~0% 11~33 Strobe from 0~100% 34~56 Strobe Fade strobe 57~79 1 flash / s → 20 flashes / s 80~255 MaxBAR RGBW PIX Manual Ver. 1.00 Page... - Page 11 The control function is shown Color Macro 0~255 in Sheet 1 AUTO 1~10 speed From low to fast Speed 000~049 NO FUNCTION 050~099 Auto 100~149 LED FAN Quiet 150~199 Studio 200~255 Live 000~005 Dimmer curve NO FUNCTION MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 12 Color Macro 0~255 in Sheet 1 AUTO 1~10 speed Speed From low to fast 0~255 Pixel Red1 0~100% Pixel Green1 0~100% 0~255 Pixel Blue1 0~100% 0~255 Pixel White1 0~100% 0~255 0~255 Pixel Red2 0~100% MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 13 Lavender 72-80 Mauve 81-89 Magenta 90-98 Pink 99-107 Warm white 108-116 White 117-125 Color 1 126~135 Color 2 136~145 Color 3 146~155 User Color Color 4 156~165 Color 5 166~175 Color 6 176~185 MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 14 D-RES 4（4000ms） 125~127 D-RES 5（5000ms） 128~130 D-RES 6（6000ms） 131~133 D-RES 7（7000ms） 134~136 D-RES 8（8000ms） 137~139 D-RES 9（9000ms） 140~142 D-RES 10（10000ms） 143~145 LED Frequency 2.5KHz 146~165 LED Frequency 5KHz 166~185 LED Frequency 10KHz 186~205 MaxBAR RGBW PIX Manual Ver. 1.00 Page...
-
Page 15: Maintenance And Service
Check the LED for the response of the master/ slave mode signal. No response to the sound Make sure the fixture does not receive DMX signal. Check microphone to see if it is good by tapping the microphone. MaxBAR RGBW PIX Manual Ver. 1.00 Page... - Page 16 L'appareil devient chaud pendant l'utilisation et reste chaud 10 minutes après l'utilisation. Ne pas toucher l'appareil. ATTENTION ! Risque d'incendie ! Tenez les matériaux inflammables à l'écart du projecteur. Ne faites pas fonctionner le projecteur à une température ambiante supérieure à 40°C. MaxBAR RGBW PIX Manual Ver. 1.00 Page...
-
Page 17: Description De L'appareil
DANGER ! Risque de blessure. Cet appareil evolite doit être installé par des professionnels. En cas de suspension, assurez- vous que la structure et le matériel utilisés pour cette suspension sont sécurisés. Ce matériel doit supporter au moins 10 fois le poids de l'appareil suspendu. -
Page 18: Caractéristiques Du Produit
Câble d'alimentation avec fiche pièce Installation o Gréement L'installation du projecteur doit être construite de manière à ce qu'elle puisse supporter 10 fois son poids pendant 1 heure sans déformation nuisible. MaxBAR RGBW PIX Manual Ver. 1.00 Page... -
Page 19: Mise En Place
CEI. Mise en place Panneau de contrôle La carte de contrôle offre plusieurs fonctions : vous pouvez simplement régler l'adresse de départ, exécuter le programme préprogrammé ou effectuer une remise à zéro. MaxBAR RGBW PIX Manual Ver. 1.00 Page... -
Page 20: Modes De Fonctionnement
Programme16 de vitesse et de couleur. Bleu： 000-255 Programme17 Programme18 Blanc： 000-255 Par défaut DIM=255,Speed=50 Programme19 Rouge=255, Vert=0, Bleu=0, Blanc=0 Programme20 Rouge Macro couleur Dimmer : 000-255 Paramètres de macro couleur, Jaune chaud MaxBAR RGBW PIX Manual Ver. 1.00 Page... - Page 21 NON / OUI automatique "Verrouillé !" Déverrouillage : appuyez simultanément sur les touches UP et DOWN pendant environ 5 secondes. Remise à zéro NON / OUI Firmware V2.02 Informations sur le système Heures d'ouverture xxHxxMxxS MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 22 Appuyez sur【UP/DOWN】bouton pour sélectionner 【Linear】,【Exponential-1】,【Exponenti a l-2】ou【S-Curve】. 4 types de courbes de gradation. Appuyez sur 【ENTER】 pour confirmer et la sélection sera automatiquement sauvegardée. Réglages du mode de gradation (réponse du gradateur) MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 23 En direct : Maintenir une vitesse constante de 100 %. Puissance de sortie 100 %. Appuyez sur【UP/DOWN】 pour sélectionner le mode de ventilation et appuyez sur【ENTER】 pour confirmer et la sélection sera automatiquement sauvegardée. Synchronisation des paramètres Paramètres (UP-Data) MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 24 Une fois la clé verrouillée, appuyez longuement sur la touche 【MENU】, l'écran affiche un compte à rebours de 5/4/3/2/1, la clé est déverrouillée. Tableau des canaux DMX Mode 1 : 8CH-Color Macro, résolution de 8 bits par fonction MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 25 La fonction de contrôle est indiquée Paramètres de l'appareil 0~255 dans la feuille 2 Mode 3 : 6CH-RGBW, résolution de 16 bits par fonction Chaîne Fonction de Description détaillée Données contrôle 0~255 Variateur 0~100% 0~255 Variateur 16bit 0~100% MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 26 Mode 5 : 48CH-RGBW Pixel, résolution de 8 bits par fonction Chaîne Fonction de Description détaillée Données contrôle 0~255 Pixel Red1 0~100% Vert pixel1 0~100% 0~255 Bleu pixel1 0~100% 0~255 Blanc de pixels1 0~100% 0~255 0~255 Pixel Red2 0~100% Pixel Green2 0~100% 0~255 MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 27 Pixel Green12 0~100% 0~255 Bleu pixel12 0~100% 0~255 Pixel White12 0~100% 0~255 000~049 PAS DE FONCTION 050~099 Auto 100~149 LED FAN Calme 150~199 Studio 200~255 En direct 000~005 Courbe de gradation PAS DE FONCTION MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 28 Couleur 5 166~175 Couleur 6 176~185 Programme1 186~188 Programme2 189~191 Programme3 192~194 Programme4 195~197 Programme5 198~200 Programme6 201~203 Programme7 AUTO 204~206 Programme8 207~209 Programme9 210~212 Programme10 213~215 Programme11 216~218 Programme12 219~221 Programme13 222~224 MaxBAR RGBW PIX Manual Ver. 1.00 Page...
- Page 29 Fréquence de la LED 2.5KHz 146~165 Fréquence de la LED 5KHz 166~185 Fréquence de la LED 10KHz 186~205 Fréquence de la LED 15KHz 206~225 Fréquence de la LED 20KkHz 226~245 Fréquence de la LED 25KHz 245~255 MaxBAR RGBW PIX Manual Ver. 1.00 Page...
-
Page 30: Maintenance Et Service
Vérifier la réponse du signal du mode maître/esclave sur la DEL. Pas de réponse au son Assurez-vous que le projecteur ne reçoit pas de signal DMX. Vérifiez que le microphone est en bon état en le tapotant. MaxBAR RGBW PIX Manual Ver. 1.00 Page... - Page 31 Importé par / Imported by EVOLITE – MSC 9 rue Camille Flammarion 91630 Avrainville / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 MaxBAR RGBW PIX Manual Ver. 1.00 Page...
