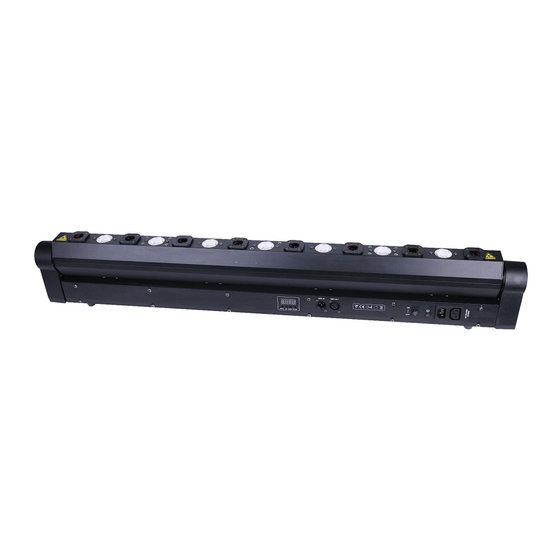

Evolite LASERBAR 8X500RED User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
LASERBAR 8X500RED
Mode d'emploi (p2) / User manual (p13)

Advertisement

Table of Contents
loading

Related Manuals for Evolite LASERBAR 8X500RED

Summary of Contents for Evolite LASERBAR 8X500RED

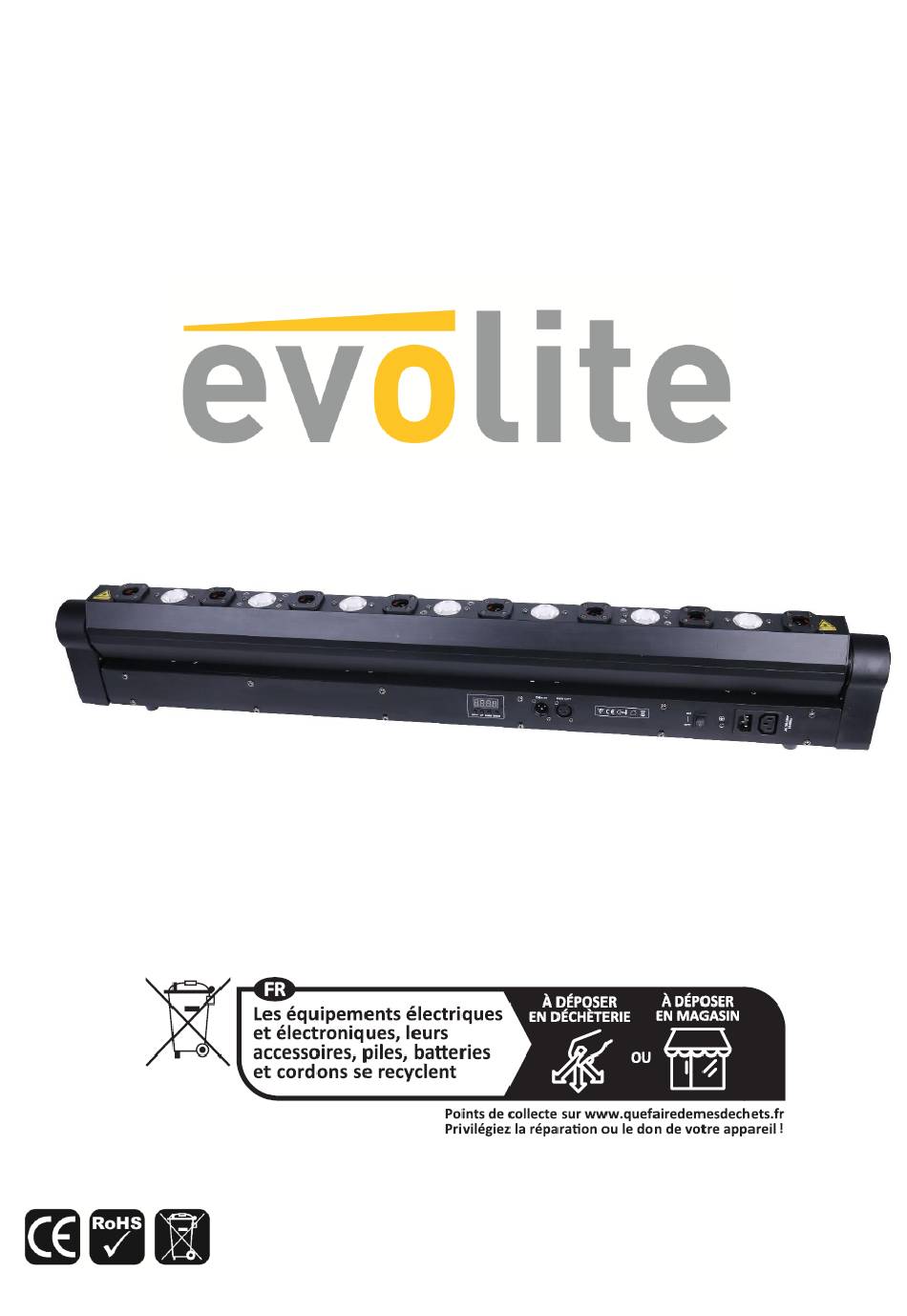

  • Page 1 LASERBAR 8X500RED Mode d’emploi (p2) / User manual (p13)
  • Page 2 Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre). Toujours débrancher l’appareil avant une intervention technique ou avant son entretien. Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”. LASERBAR 8X500RED User Manual Ver. 1.00 Page 2...
  • Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil Evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
  • Page 4  Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné.  Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER EVOLITE L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014.

  • Page 5: Description Du Produit

     Installation o Accroche Ce LASER Evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité.

  • Page 6: Panneau De Contrôle / Navigation Dans Les Menus

    Auto (passe en mode Auto en Lost enter cas de perte de signal DMX) Soun ((passe en mode Son en cas de perte de signal DMX Sens enter 000-099 (sensibilité du micro) enter On (afficheur ON) LASERBAR 8X500RED User Manual Ver. 1.00 Page 6...

  • Page 7: Mode Dmx

    Note : En mode 10 canaux DMX, il faudra adresser le 2eme LASER à l’adresse 11. Protocol DMX 10/23 canaux (le mode 23 canaux reprend les mêmes fonctions mais permet d’avoir un contrôle individuel des têtes lasers et des LEDS RGBW ). LASERBAR 8X500RED User Manual Ver. 1.00 Page 7...
  • Page 8 Led Effect 13 251-255 Led Effect 14 Led Effect Speed 000-255 Led Effect Speed 0-100% 000-239 Laser1-8 OFF Laser1-8 240-255 Laser1-8 ON 000-015 No Function 016-045 046-075 Led1-7 Macro 076-105 106-135 136-165 RGBW LASERBAR 8X500RED User Manual Ver. 1.00 Page 8...
  • Page 9 223-229 Led Effect 10 230-236 Led Effect 11 237-243 Led Effect 12 244-250 Led Effect 13 251-255 Led Effect 14 Led Effect Speed 000-255 Led Effect Speed 0-100% Laser1 000-239 Laser1 OFF LASERBAR 8X500RED User Manual Ver. 1.00 Page 9...
  • Page 10 046-075 076-105 CH18 Led3 Macro 106-135 136-165 RGBW 166-195 196-225 226-255 000-015 No Function 016-045 046-075 076-105 CH19 Led4 Macro 106-135 136-165 RGBW 166-195 196-225 226-255 CH20 Led5 Macro 000-015 No Function LASERBAR 8X500RED User Manual Ver. 1.00 Page 10...

  • Page 11: Mode Maître / Esclave

    Utilisez un chiffon doux et propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées. o Maintenance DANGER ! Risque de chocs électriques. LASERBAR 8X500RED User Manual Ver. 1.00 Page 11...
  • Page 12 Vérifiez qu’il n’y a pas de câble DMX branché sur DMX IN Tapotez directement sur le microphone pour tester sa réactivité. La déclaration CE de conformité est disponible sur notre site internet www.msc-distribution.com LASERBAR 8X500RED User Manual Ver. 1.00 Page 12...
  • Page 13 It is important to use the supplied mains power cable (earthed cable). Always disconnect the appliance from the mains before servicing or maintenance. Do not connect this device to a dimmer pack. LASERBAR 8X500RED User Manual Ver. 1.00 Page 13...
  • Page 14 This appliance presents a significant risk of injury. It is important to handle and use this equipment professionally. This Evolite appliance must be installed with strong hooks of adequate size for the weight carried. The unit must be screwed to the hooks and tightened properly to prevent it from falling due to the vibrations produced by the machine during operation.

  • Page 15: Product Description

     Do not use this appliance for any purpose other than that for which it is intended.  The manufacturer and the distributor are not responsible for any damage caused by the LASER EVOLITE The user is responsible for the use and the respect of the NF EN 60825-1:2014 regulation.

  • Page 16: Dmx Connection

    Hanger This LASER Evolite must be installed with strong hooks of adequate size for the weight carried. The unit must be screwed to the hooks and tightened properly to prevent it from falling due to vibrations produced by the machine during operation.

  • Page 17: Dmx Mode

    Each fixture must be "addressed" using the "DMX address" menu. The address entered is then the base address, the address from which the fixture will respond. Depending on the DMX control mode selected (10 channels or 23 channels), the DMX controller used will need 10 or 23 DMX LASERBAR 8X500RED User Manual Ver. 1.00 Page 17...

  • Page 18: Channel Mode

    216-222 Led Effect 9 223-229 Led Effect 10 230-236 Led Effect 11 237-243 Led Effect 12 244-250 Led Effect 13 251-255 Led Effect 14 Led Effect Speed 000-255 Led Effect Speed 0-100%. LASERBAR 8X500RED User Manual Ver. 1.00 Page 18...
  • Page 19 Led Effect 2 066-090 Led Effect 3 091-115 Led Effect 4 Led Effect 116-140 Led Effect 5 141-165 Led Effect 6 166-190 Led Effect 7 191-215 Led Effect 8 216-222 Led Effect 9 LASERBAR 8X500RED User Manual Ver. 1.00 Page 19...
  • Page 20 076-105 CH17 Led2 Macro 106-135 136-165 RGBW 166-195 196-225 226-255 000-015 No Function 016-045 046-075 076-105 CH18 Led3 Macro 106-135 136-165 RGBW 166-195 196-225 226-255 000-015 No Function CH19 Led4 Macro 016-045 LASERBAR 8X500RED User Manual Ver. 1.00 Page 20...

  • Page 21: Master/Slave Mode

    If the device is installed in a dusty or smoky environment this regular maintenance is very important. Use a soft, clean cloth with very little glass cleaner. Always dry the cleaned parts well. LASERBAR 8X500RED User Manual Ver. 1.00 Page 21...
  • Page 22 Check the selected operating mode Check that there is no DMX cable connected to DMX IN Tap directly on the microphone to test its responsiveness. The EC Declaration of conformity is available on our website www.msc-distribution.com LASERBAR 8X500RED User Manual Ver. 1.00 Page 22...
