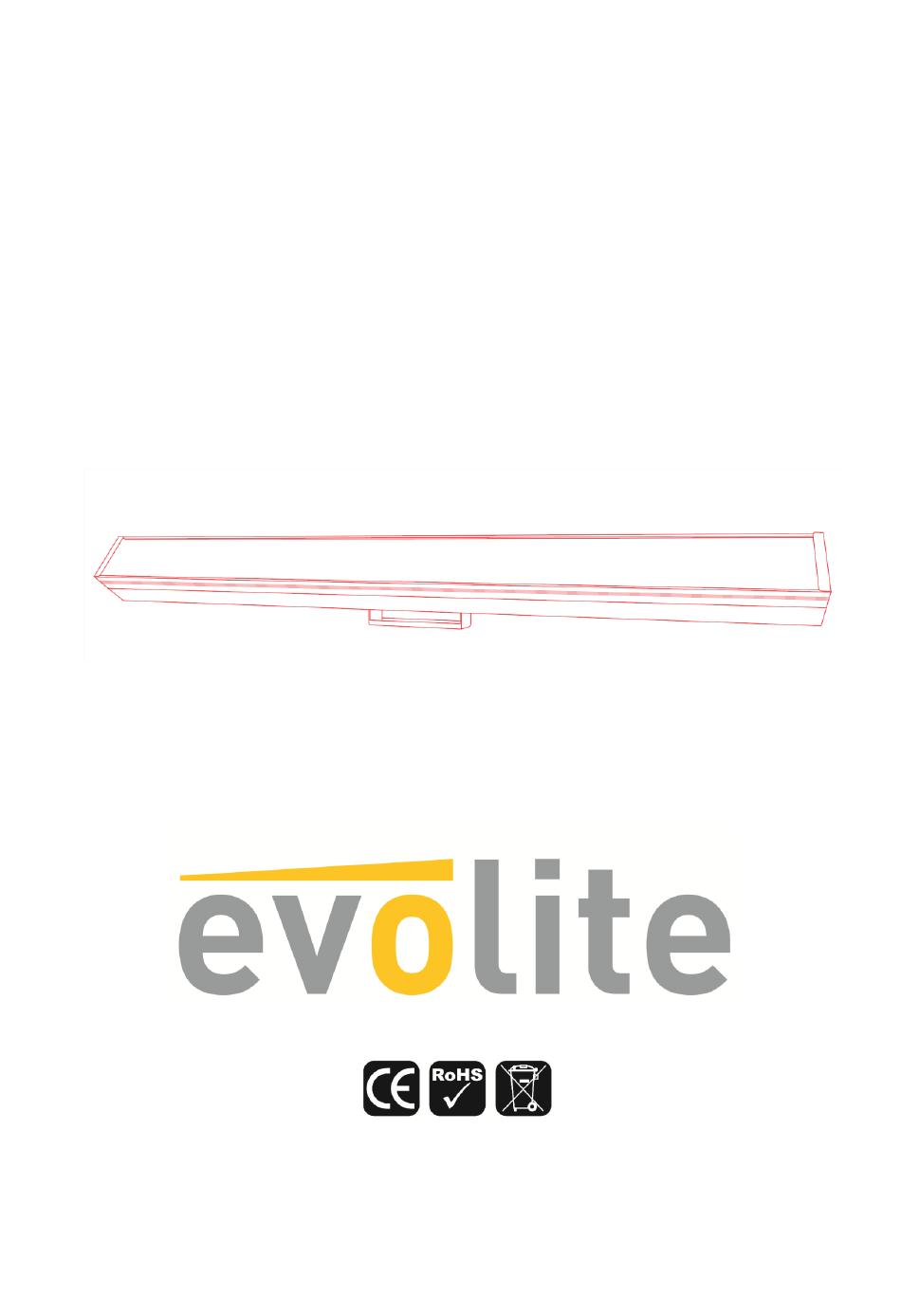

- Page 1 Thunderbar Strip RGBA User manual / Mode d’emploi Thujnderbar Strip RGBA Manual Ver. 1.00 Page...
- Page 2 WARNING ! Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions listed on this page. WARNING ! Very high level light output. DO NOT LOOK INTO THE BEAM. DANGER ! Hazardous voltage. Risk of electric shock! ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
-
Page 3: Device Description
DANGER ! Safety Hazard.Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended. -
Page 4: Installation
Working Temperature: -10°C～40°C Product Packing Information Following accessories are packed together with the product,please check them carefully upon unpacking. Spare parts Name Unit Remark LED BAR light piece Instruction Manual piece Power cable with plug piece Installation o Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 5: Control Panel
Connection with the mains. The earth has to be connected. The device must only be connected with an electric installation carried out in compliance with IEC standards. Set up Control panel The control board offer several features: you can simple set the starting address, run the pre- programmed program or make a reset. -
Page 6: Menu Overview
Menu Overview content value function declaration A001 001-512 The DMX512 address setting 4/6/16/192/ 16CH Channel mode setting R255 000 - 255 Red dimming, from dark to bright G255 000 - 255 Green dimming, from dark to bright B255 000 - 255 Blue dimming, from dark to bright W255 000 - 255... -
Page 7: Dmx Channel Table
DMX Channel Table 16 channels channel value function declaration CH 1 000-255 Total dimming, from dark to bright CH 2 005-255 Total strobe, from slow to fast 000-005 Perform the (CH 9-11) RGB static dimming Static color, CH4 Select (red, green, blue, yellow, 006-009 purple, cyan, white) 010-013... - Page 8 251-255 W effect-50 W effect adjustment speed, from slow to fast CH 8 000-255 Autorun effect color: R red dimming, from dark to CH 9 000-255 bright Autorun effect color: G Green dimming, from dark CH 10 000-255 to bright Autorun effect color: B Blue dimming, from dark CH 11 000-255...
-
Page 9: Maintenance And Service
Make sure the fixture does not receive DMX signal. Check microphone to see if it is good by tapping the microphone. Technical Specifications Model ThunderBar Strip RGBA Voltage 110V- 250V / 50-60Hz Power consumption: 150W 576pcs*SMD 5050 RGB 3IN1 0.2W LED -- 48 Section 288PCS*SMD 2835 White 0.5W LED -- 48 Section... - Page 10 ATTENTION ! Avant d'utiliser et d'installer ce projecteur, lisez attentivement le manuel de l'utilisateur et suivez les précautions de sécurité énumérées sur cette page. ATTENTION ! Très haut niveau de luminosité. NE PAS REGARDER DANS LE FAISCEAU. DANGER ! Tension dangereuse. Risque d'électrocution ! TOUJOURS débrancher l'appareil pour l'entretien, le nettoyage ou l'installation.
-
Page 11: Description De L'appareil
DANGER ! Risque de blessure. Cet appareil evolite doit être installé par des professionnels. En cas de suspension, assurez- vous que la structure et le matériel utilisés pour cette suspension sont sécurisés. Ce matériel doit supporter au moins 10 fois le poids de l'appareil suspendu. - Page 12 Protection contre la température : 65° Environnement de fonctionnement : Intérieur Température de fonctionnement : -10°C～40°C Informations sur l'emballage du produit Les accessoires suivants sont emballés avec le produit, veuillez les vérifier soigneusement lors du déballage. Pièces détachées Nom QTÉ...
-
Page 13: Mise En Place
Raccordement au réseau. La terre doit être raccordée. L'appareil ne doit être raccordé qu'à une installation électrique réalisée conformément aux normes CEI. Mise en place Panneau de contrôle La carte de contrôle offre plusieurs fonctions : vous pouvez simplement régler l'adresse de départ, exécuter le programme préprogrammé... - Page 14 Menu Aperçu contenu valeur déclaration de fonction A001 001-512 Réglage de l'adresse DMX512 4/6/16/192/ 16CH Réglage du mode canal Diminution de la luminosité du rouge, R255 000 - 255 de sombre à clair Diminution de la luminosité du vert, de G255 000 - 255 l'obscurité...
- Page 15 CH 2 005-255 Strobe total, de lent à rapide 000-005 Effectuer la gradation statique RVB (CH 9-11) Couleur statique, CH4 Select (rouge, vert, bleu, 006-009 jaune, violet, cyan, blanc) 010-013 Effet de respiration, CH5 Sélectionner la couleur 014-017 Effet de saut 018-021 Effet de changement de pente Effet de changement d'impulsion, CH5 Sé...
- Page 16 241-245 W effet-48 246-250 W effet-49 251-255 W effet-50 CH 8 000-255 Vitesse d'ajustement de l'effet W, de lent à rapide Couleur de l'effet d'autorégulation : gradation du CH 9 000-255 rouge R, de sombre à clair Couleur de l'effet de l'autorun : G Gradation du CH 10 000-255 vert, de sombre à...
-
Page 17: Maintenance Et Service
194 canaux canal valeur déclaration de fonction Diminution totale de la luminosité, de l'obscurité à 000-255 la lumière CH 2 005-255 Strobe total, de lent à rapide CH 3 000-255 Diminution du rouge R1, de sombre à lumineux 000-255 CH 4 G1 gradation verte, de l'obscurité... - Page 18 Assurez-vous que le projecteur ne reçoit pas de signal DMX. Vérifiez que le microphone est en bon état en le tapotant. Spécifications techniques Modèle ThunderBar Strip RGBA Tension 110V- 250V / 50-60Hz Consommation électrique : 150W 576pcs*SMD 5050 RGB 3IN1 0.2W LED -- 48 Section 288PCS*SMD 2835 Blanc 0.5W LED -- 48 Section...
- Page 19 Importé par / Imported by EVOLITE – MSC 9 rue Camille Flammarion 91630 Avrainville / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 Thujnderbar Strip RGBA Manual Ver. 1.00 Page...
