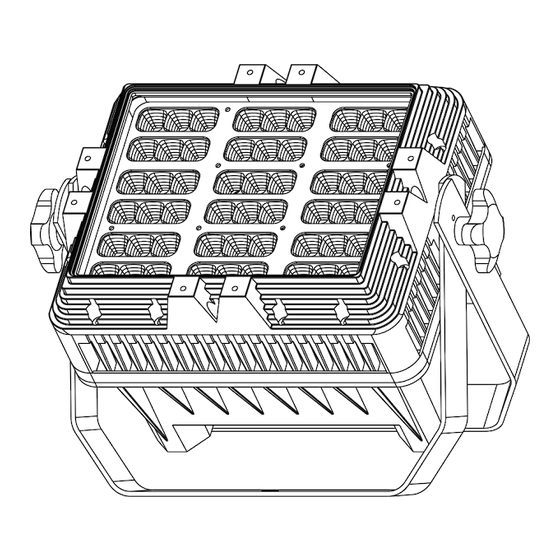

- Page 1 ArchiTECH 270 54 X 5W RGB LED IP65 projector User manual / Mode d’emploi ArchiTECH 270 Manual Ver. 1.00 Page...
- Page 2 L’extérieur de l’appareil peut devenir très chaud. Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C. ATTENTION ! Risque d’incendie. Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en fonctionnement. ArchiTECH 270 Manual Ver. 1.00 Page...
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
-
Page 4: Description Du Produit
Introduction Toutes nos félicitations pour l ’achat de ce projecteur evolite. Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professio nnel. Sa qualité et sa fiabilité so nt l e résultat d’une fabrication soignée et suivant un cahier des charges précis. -
Page 5: Installation
Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. -
Page 6: Panneau De Contrôle / Navigation Dans Les Menus
Strobe Effet auto 1 Effet auto 2 Choix de Effet auto 3 leffet Effet auto 4 Effet auto 5 Adressage Modes DMX Restore factory Reset setting password Reset et réglages DIM1~8 UP+DOWN+UP+ dimmer DOWN ArchiTECH 270 Manual Ver. 1.00 Page... - Page 7 Vitesse dim non linéaire 5（dIM=5） Vitesse dim non linéaire 6（dIM=6） Vitesse dim non linéaire 7（dIM=7） Vitesse dim non linéaire 8（dIM=8） Protocole DMX 4 canaux (ARC.3) DMX data Function Description Intensité du rouge Dimmer linéaire Intensité du vert ArchiTECH 270 Manual Ver. 1.00 Page...
- Page 8 Vitesse dim non linéaire 2（dIM=2） Vitesse dim non linéaire 3（dIM=3） Dimmer speed Vitesse dim non linéaire 4（dIM=4） adjustment Vitesse dim non linéaire 5（dIM=5） Vitesse dim non linéaire 6（dIM=6） Vitesse dim non linéaire 7（dIM=7） Vitesse dim non linéaire 8（dIM=8） ArchiTECH 270 Manual Ver. 1.00 Page...
-
Page 9: Mode Automatique
Vérifiez vos câbles DMX o Vérifiez votre adressage DMX o Essayez un autre contrôleur DMX o Vérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des interférences. ArchiTECH 270 Manual Ver. 1.00 Page... -
Page 10: Caractéristiques Techniques
Hazardous voltage. Risk of electric shock! ALWAYS disconnect the fixture from power for servicing, for cleaning or installing. Do not connect this unit on a dimmer power pack. Protect the unit from rain or moisture. ArchiTECH 270 Manual Ver. 1.00 Page... - Page 11 DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
-
Page 12: Device Description
The wires must not come into contact with each other, otherwise the fixture will not work at all or properly. Please note the starting address depends upon which controller is being used. Only use a ArchiTECH 270 Manual Ver. 1.00 Page... -
Page 13: Control Panel
Up or Down. Press the Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down, confirm every selection by pressing the Enter-button. The functions provided are described in the following setting. ArchiTECH 270 Manual Ver. 1.00 Page... -
Page 14: Auto Mode
Note. If 2 fixtures are addressed with same DMX value, they will move exactly the same way. DMX Protocol 3 channel DMX Protocol 9 channel (STAG) DMX data Function Description Overall Dimmer Red Dimmer Linear dimming from 0~100% Green Dimmer Blue Dimmer ArchiTECH 270 Manual Ver. 1.00 Page... - Page 15 Linear dimming from Green Dimmer 0~100% Blue Dimmer No function Linear dimming speed（dIM=OFF） Non-linear dimming speed 1 （dIM=1） Dimmer speed Non-linear dimming speed 2 adjustment （dIM=2） Non-linear dimming speed 3 （dIM=3） Non-linear dimming speed 4 ArchiTECH 270 Manual Ver. 1.00 Page...
- Page 16 Asynchronous fast strobe Synchronous fast strobe NO FUNCTION Linear dimming speed（dIM=OFF） Non-linear dimming speed 1 （dIM=1） Non-linear dimming speed 2 Dimmer speed adjustment （dIM=2） Non-linear dimming speed 3 （dIM=3） Non-linear dimming speed 4 （dIM=4） ArchiTECH 270 Manual Ver. 1.00 Page...
-
Page 17: Maintenance And Service
Check the LED for the response of the master/ slave mode signal. No response to the sound Make sure the fixture does not receive DMX signal. Check microphone to see if it is good by tapping the microphone. ArchiTECH 270 Manual Ver. 1.00 Page... -
Page 18: Technical Specifications
8.8 kg 360 x 221 x 266mm Dimensions www.evolite-pro.com Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 ArchiTECH 270 Manual Ver. 1.00 Page...
