Summary of Contents for Powervar GTS Series

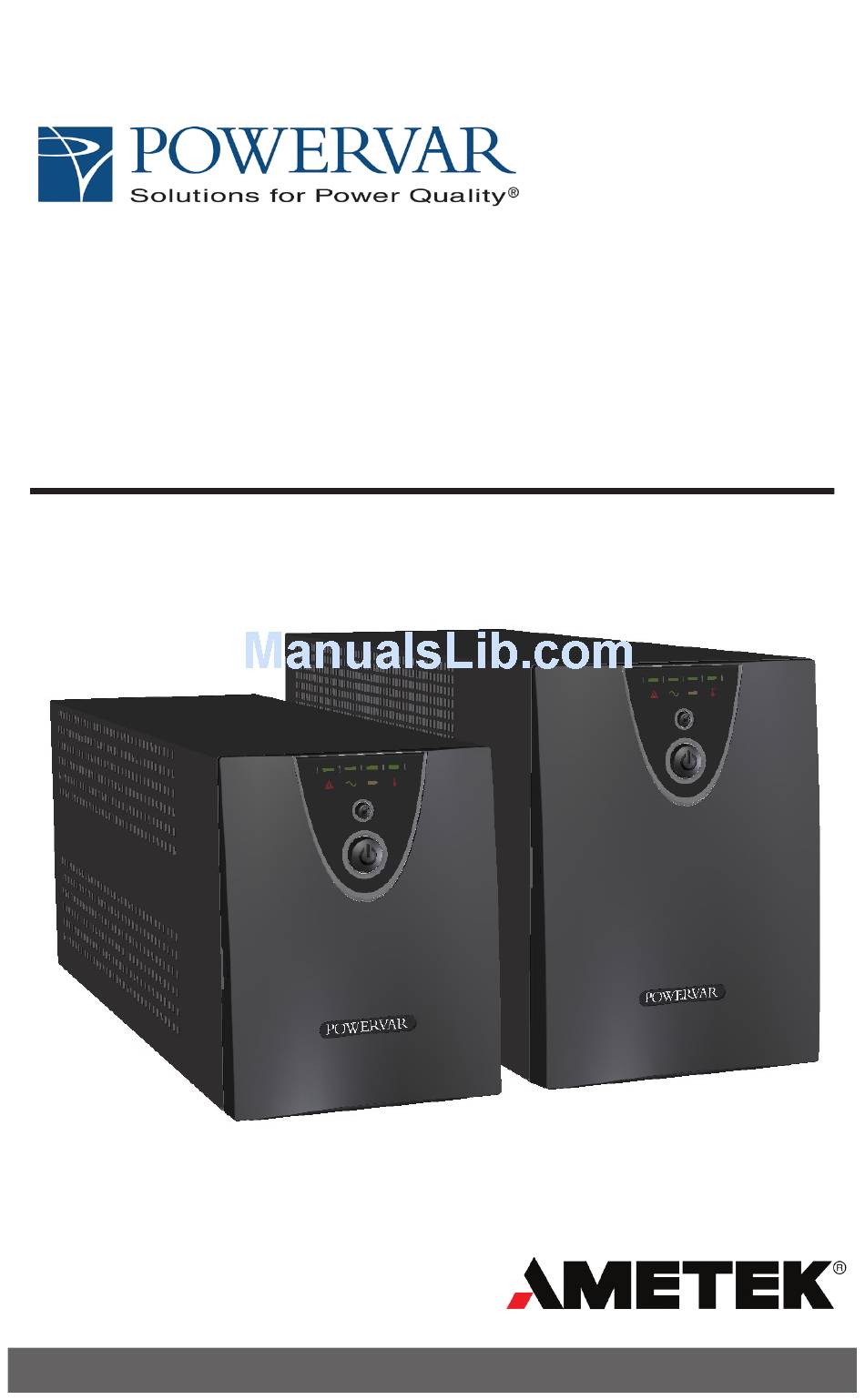

  • Page 1 GTS Series User Manual...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS 1.0 - Introduction ..............5 2.0 - Safety Instructions............8 3.0 - Installation................. 11 4.0 - Operation ................. 15 5.0 - Maintenance ..............20 6.0 - Specifications ..............24 7.0 - Troubleshooting .............. 30 8.0 - Warranty ................. 31 A01-00030 Rev D...
  • Page 3 Notwithstanding the stated warranty in Sections 1 and 8. POWERVAR’s standard warranty term does not apply in these cases and is supplanted by a 90 day warranty from time of shipment from POWERVAR.
  • Page 4 Danger- The danger symbol is used to indicate imminently hazardous situations, locations, and conditions which, if not avoided, WILL result in death, DANGER serious injury, and/or severe property damage. Caution- The caution symbol is used to indicate potentially hazardous situations and conditions which, if not avoided, may result in injury.

  • Page 5: Introduction

    If, after reviewing this manual, you have any questions at all, please feel free to contact our technical support team by phone (1-800-369-7179) or email us at servicerma@powervar.com. Registering your POWERVAR Product Please take a few moments to register your product purchase.
  • Page 6 General The POWERVAR GTS UPM systems are the most advanced, line interactive, true sinewave UPS products available for your application. Each model is designed to provide total protection for your system from a complete range of power quality problems. GTS UPM systems will protect your installation from normal mode voltage impulses, electrical noise, sags and surges, brownouts, and blackouts.
  • Page 7 This type of activity results in unnecessary strain on the battery and may eventually shorten its life. POWERVAR’s GTS UPM products feature Voltage Manager – a circuit that constantly monitors the AC power source.

  • Page 8: Safety Instructions

    Always observe proper precautions. When replacing batteries, use the same quantity, rating and type of batteries used by POWERVAR. The batteries used in this UPM are A01-00030 Rev D...
  • Page 9 sealed lead-acid and are maintenance free. Proper disposal of batteries is required. Refer to your local codes for disposal of batteries. CAUTION • This UPM contains voltages which are potentially hazardous. All repairs should be performed by qualified service personnel. •...
  • Page 10 • The AC power supply for the UPM should be conveniently near the UPM and easily accessible – avoid extension cords or temporary power strips to power the UPM. • The total leakage current of the UPM and consumer connected equipment should not exceed 3.5 mA.

  • Page 11: Installation

    FFC Issues Attention This equipment has been tested and found to comply with the limits for a Class A digital devices pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in both residential and commercial environments. This equipment generates, uses, and can radiate radio frequency energy and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
  • Page 12 1.) File with the carrier within 15 days of receipt of the equipment; 2.) Send a copy of the damage claim within 15 days to your service representative. NOTE: Check the battery recharge date on the shipping carton label. If the date has passed and the batteries were never recharged, do not use the UPS.
  • Page 13 carrier immediately if damage is observed. Be sure to save the carton should you ever need to ship the UPM for repair or maintenance. Placement This UPM is intended for indoor use only. Although your UPM is very rugged, its internal components are not sealed from the environment.
  • Page 14 UPM battery has had at least six hours to charge. • POWERVAR recommends that you do not plug laser printers into the UPM. Laser printers are known to draw large amounts of current when the fuser/heater assembly is energized.

  • Page 15: Operation

    4.0 OPERATION NOTE: In order to operate the UPM, you must first plug the battery enable plug(s) into the battery enable socket(s) behind the front panel of the UPM. 250/400VA 600VA A01-00030 Rev D...
  • Page 16 On/Off Button The On/Off button is a dual function control: • When the UPM is off and AC power is present to the UPM input, pressing the On/Off button for more than 3 seconds will turn the UPM on. If battery enable plug(s) are installed, pressing the On/Off switch for 3 seconds or more will “cold-start”...
  • Page 17 Status Monitor The status monitor is a row of four individual LED’s that each indicate the status of a part of your UPM system. The first three LED’s work with the GTS Voltage Manager. All four LED’s are explained in the following table. UNIT STATUS ON AC Power - Battery Charging ON AC Power - No Battery Detected...
  • Page 18 Site Wiring Fault Indicator – (North American Versions Only) A red Site Wiring Fault LED is located on the rear panel of the UPM. This LED is designed to illuminate if the UPM is connected to an improperly wired AC receptacle. This indicator is designed to indicate a missing safety ground wire or a reversal in phase and neutral wiring.
  • Page 19 To support these functions without the MopUPS Express software suite, you will need to either buy or build your own special cable. The following table describes the pin assignment of the RJ11 connector on the rear of the UPM. Contact your computer supplier to determine the connection configuration and connector style necessary to attach the cable to the computer.

  • Page 20: Maintenance

    Start Manager When AC power is not available, such as in a new installation where wiring may be incomplete, you can still start the UPM to test its operation and the operation of your system using Start Manager. With the UPM off, follow these simple steps: 1.
  • Page 21 These batteries use a non-liquid electrolyte, which makes it possible to use them in any physical orientation. The batteries are designed to last from two to five years. Their actual life span will depend on several factors including how often power outages occur, how long power outages last, and the temperature of the environment in which the UPM operates.
  • Page 22 • Do not open or mutilate the batteries. This may release electrolyte that is toxic to the environment and harmful to the skin and eyes. • Replacement batteries may be ordered from POWERVAR by phone or via our website at www.powervar.com. If purchasing batteries from another source, be sure to use the type and quantity of batteries.
  • Page 23 CAUTION Risk of Energy Hazard, 12V, maximum 8.5 Ampere-hour battery. Before replacing batteries, remove conductive jewelry such as chains, wrist watches, and rings. High energy through conductive materials could cause severe burns. CAUTION Do not dispose of batteries in a fire. The batteries may explode. CAUTION Do not open or mutilate batteries.
  • Page 24 Figure 2: 250/400VA Figure 3: 600VA A01-00030 Rev D...

  • Page 25: Specifications

    6.0 Specifications REAR PANEL - 250VA MODELS NORTH AMERICAN INTERNATIONAL A01-00030 Rev D...
  • Page 26 REAR PANEL - 400VA MODELS NORTH AMERICAN INTERNATIONAL A01-00030 Rev D...
  • Page 27 REAR PANEL - 600VA MODELS NORTH AMERICAN INTERNATIONAL A01-00030 Rev D...
  • Page 28 North American Electrical Ratings Rated VA Rating/ Frequency Max Output Amps Model Number Voltage Watts (Hz) @ 120VAC (VAC) 250/200 ABCEG251-11 2.0/1.6 400/320 ABCEG401-11 3.3/2.6 600/480 ABCEG601-11 5.0/4.0 International Electrical Ratings Rated VA Rating/ Frequency Max Output Amps Model Number Voltage Watts (Hz)

  • Page 29: Battery Charger

    • Output frequency – AC mode: Follows Input Inverter mode: 50 Hz or 60 Hz. + 0.1 Hz. (determined by power line frequency prior to outage) • THD (inverter mode) – < 4% on battery • Backup time full load - > 5 min •...
  • Page 30 Noise Rejection and Isolation With unit under power and an ANSI/IEEE C62.41 Category A impulse applied either normal mode or common-mode at the input, the noise output voltage will be less than 10 volts normal mode and 0.5 volts common-mode in all four quadrants (CM-NM, NM-NM, CM-CM, NM-CM) Surge Voltage Withstand Tested under power to ANSI/IEEE C62.41 Category A &...

  • Page 31: Troubleshooting

    7.0 TROUBLESHOOTING Problem Possible Cause Action you should take 1. On/Off Button not pressed long enough 2. No incoming line 1. Press and hold the On/Off switch for 3 seconds min. UPM does not power voltage or voltage too 2. Check wall socket and test for proper line voltage. up and has no audible high or too low 3.

  • Page 32: Warranty

    (known hereafter as the “product”) to be free from defects in materials or workmanship for a period of five years from the date of shipment. POWERVAR warrants the batteries used in the product to be free from defects in materials or workmanship for a period of two years from the date of shipment.
  • Page 33 A01-00030 Rev D...
  • Page 34 TABLE DE MATIÈRES 1.0 - Introduction ..............37 2.0 - Recommandations de sécurité........40 3.0 - Installation................ 43 4.0 - Fonctionnement............... 47 5.0 - Entretien................52 6.0 - Caractéristiques............... 57 7.0 - Dépannage..............63 8.0 - Garantie................64 A01-00030 Rev D...
  • Page 35 La clause de garantie standard de POWERVAR ne s'applique pas dans ces cas là et elle est remplacée par une garantie de 90 jours à partir de la date d'expédition de POWERVAR. La garantie fournie par POWERVAR inclut le remplacement de la batterie ou des systèmes de batterie si les batteries ne répondent pas aux...
  • Page 36 Danger — Le symbole danger est utilisé pour signaler les situations, conditions et emplacements présentant un danger immédiat qui, s'ils ne sont pas évités, CAUSERONT la mort, des blessures sérieuses et/ou des DANGER dommages matériels importants Attention — Le symbole attention est utilisé pour signaler les situations et les conditions potentiellement dangereuses qui, si elles ne sont pas évitées, peuvent causer des blessures.

  • Page 37: Introduction

    POWERVAR pour votre application. Nous savons que vous avez pris votre décision après mûre réflexion et que l'achat d'un produit POWERVAR est une marque de confiance envers notre entreprise. Nous vous promettons de faire de notre mieux pour nous assurer de mériter la confiance que vous avez mise dans nos...
  • Page 38 Informations générales Les systèmes GTS UPM POWERVAR sont les ASI interactives sinusoïdales pures les plus avancées disponibles pour votre application. Chaque modèle est conçu pour apporter une protection totale à votre système pour toute une variété de problèmes de qualité d'alimentation.
  • Page 39 Ce genre d'erreur produit une contrainte inutile sur la batterie et peut éventuellement réduire sa durée de vie. Les produits GTS UPM de POWERVAR sont équipés d'un gestionnaire de tension, un circuit qui surveille constamment la source d'alimentation CA. En cas de variations mineures de la tension CA, le gestionnaire de tension ajuste la tension d'entrée du circuit de l'UPM pour éviter les utilisations erronées de...

  • Page 40: Recommandations De Sécurité

    Batterie remplaçable par l'utilisateur Tôt ou tard tous les UPM ont besoin d'une nouvelle batterie. POWERVAR prévoit que la batterie de votre GTS UPM durera au moins deux ans, peut- être plus si les pannes de courant sont brèves et rares. Avec le GTS, le remplacement de la batterie par l'utilisateur est rapide et simple.
  • Page 41 Prenez toujours les précautions appropriées. Lors du changement des batteries, utilisez toujours la même quantité, la même classe et le même type de batteries que ceux utilisés par POWERVAR. Les batteries utilisées dans cet UPM sont des batteries au plomb scellées, sans entretien.
  • Page 42 températures trop élevées réduiront la durée de vie de la batterie) • Cet UPM est destiné à être installé à l'intérieur, dans une zone climatisée ne contenant aucun contaminant conducteur. • L'alimentation CA de cet UPM doit se trouver assez proche de celui-ci et être facilement accessible.

  • Page 43: Installation

    Réglementation FCC ATTENTION Cet équipement a été testé et reconnu conforme aux normes applicables aux appareils informatiques de Classe AB, en vertu de l'article 15 des réglementations de la FCC Ces limites sont conçues afin de fournir une protection raisonnable contre les interférences nuisibles dans des environnements résidentiels ou commerciaux.
  • Page 44 1.) Contactez le transporteur dans un délai de 15 jours à partir de la réception de l'équipement ; 2.) Envoyez à votre représentant de services une copie de la réclamation pour dommages dans un délai de 15 jours. REMARQUE : Vérifiez la date de recharge de la batterie sur l'étiquette du carton d'emballage.
  • Page 45 Emplacement Cet UPM est destiné uniquement à une utilisation intérieure. Bien que cet UPM soit très résistant, ses composants internes ne sont pas isolés de l'environnement. L'UPM doit être installé dans un environnement protégé, éloigné d'appareils produisant de la chaleur comme les chaudières, les radiateurs et les chauffages.
  • Page 46 à la valeur annoncée tant que la batterie de l'UPM n'aura pas été rechargée pendant au moins six heures. • POWERVAR recommande de ne pas connecter d'imprimantes laser à l'UPM. Les imprimantes laser sont connues pour utiliser beaucoup de courant lorsque le coronaire chauffant fonctionne. Les imprimantes laser peuvent facilement surcharger l'UPM ou créer une baisse de...

  • Page 47: Fonctionnement

    4.0 FONCTIONNEMENT REMARQUE : Pour utiliser l'UPM vous devez d'abord brancher les prises d'activation de la batterie dans les réceptacles d'activation derrière le panneau avant de l'UPM. 250/400VA 600VA A01-00030 Rev D...
  • Page 48 Bouton On/Off (marche/arrêt) Le bouton On/Off a deux fonctions : • Lorsque l'UPM est éteint et que la tension CA est présente à l'entrée de l'UPM, appuyer sur ce bouton pendant plus de 3 secondes allumera l'UPM. Si les prises d'activation de la batterie sont installées, appuyer sur le bouton On/Off pendant au moins 3 secondes fera un «...
  • Page 49 Surveillance de l'état La surveillance de l'état est une rangée de quatre DEL individuelles qui indiquent chacune l'état d'une partie de votre système UPM. Les trois premières DEL fonctionnent avec le gestionnaire de tension du GTS. Les quatre DEL sont expliquées dans le tableau suivant. ALIM DÉF ÉTAT DE L'APPAREIL...
  • Page 50 Indicateur de défaut de câblage du site — (versions pour l'Amérique du Nord seulement) Une DEL rouge de défaut de câblage du site est située sur le panneau arrière de l'UPM. Cette DEL est prévue pour s'allumer si l'UPM est branché dans une prise CA mal câblée.
  • Page 51 Pour utiliser ces fonctions sans la suite logicielle MopUPS Express, vous devrez soit acheter soit fabriquer votre propre câble spécial. Le tableau suivant indique l'affectation des broches du connecteur RJ11 à l'arrière de l'UPM. Contactez votre fournisseur informatique pour déterminer la configuration de la connexion et le modèle de connecteur requis pour brancher le câble à...

  • Page 52: Entretien

    Gestionnaire de démarrage Lorsque l'alimentation CA n'est pas disponible, par exemple dans une nouvelle installation dans laquelle le câblage n'est pas terminé, vous pouvez malgré tout mettre en marche l'UPM pour tester son fonctionnement et celle de votre système en utilisant le gestionnaire de démarrage. L'UPM étant éteint, procédez comme suit : 1 Débranchez le câble d'alimentation CA du secteur.
  • Page 53 les utiliser dans n'importe quelle orientation. Les batteries sont conçues pour durer de deux à cinq ans. Leur durée de vie réelle dépendra de plusieurs facteurs dont la fréquences des pannes de courant, la durée des pannes de courant et la température de l'environnement dans lequel l'UPM fonctionne. Des pannes de courant fréquentes et longues réduiront la durée de vie de la batterie plus que des pannes de courant rares et courtes.
  • Page 54 • Les batteries de rechange peuvent être commandées chez POWEVAR par téléphone ou par notre site web à l'adresse www.powervar.com. Si vous achetez des batteries d'un autre fournisseur, assurez-vous d'utiliser le type et la quantité de batteries requis.
  • Page 55 ATTENTION Risque de danger électrique, batterie de 12 V, maximum 8,5 ampères- heures. Avant de remplacer les batteries, retirez les bijoux conducteurs comme les chaînes, les bracelets-montres et les bagues. De forts courants à travers un matériau conducteur peuvent créer des brûlures importantes. ATTENTION Ne pas mettre les batteries dans un feu.
  • Page 56 Figure 2 250/400VA Figure 3 250/600VA A01-00030 Rev D...

  • Page 57: Caractéristiques

    6.0 Caractéristiques PANNEAU ARRIÈRE - MODÈLES 250VA AMÉRIQUE DU INTERNATIONAL NORD A01-00030 Rev D...
  • Page 58 PANNEAU ARRIÈRE - MODÈLES 400VA AMÉRIQUE DU INTERNATIONAL NORD A01-00030 Rev D...
  • Page 59 PANNEAU ARRIÈRE - MODÈLES 600VA AMÉRIQUE DU INTERNATIONAL NORD A01-00030 Rev D...
  • Page 60 Spécifications électriques Amérique du Nord Tension Intensité max Carac. VA / Numéro du Fréquence nominale sortie Amps @ Watts modèle (Hz) (VCA) 120 VCA 250/200 ABCEG251-11 2,0/1,6 400/320 ABCEG401-11 3,3/2,6 600/480 ABCEG601-11 5,0/4,0 Spécifications électriques internationales Tension Intensité max Carac. VA / Numéro du Fréquence nominale...
  • Page 61 • DHT (mode inverseur) — < 4 % sur batterie • Temps de secours à pleine charge — > 5 min • Efficacité (sur secteur) — > 86 % • Refroidissement — convection Données mécaniques Poids du colis Carac. Dimensions Poids du colis Amérique du H x L x P...
  • Page 62 Anti-parasitage et isolation L'appareil étant sous tension et avec une impulsion ANSI/IEEE C62.41 Catégorie A appliquée soit en mode normal soit en mode commun à l'entrée, la tension de bruit en sortie sera inférieure à 10 volts en mode normal et à 0,5 volt en mode commun dans les quatre quadrants (CM-NM, NM-NM, CM- CM, NM-CM).

  • Page 63: Dépannage

    7.0 DÉPANNAGE Problème Cause possible Action à entreprendre 1 Le bouton On/Off n'a pas été enfoncé assez longtemps. 1 Appuyez sur le bouton On/Off et maintenez-le 2 Pas de tension d'alimentation ou L'UPM ne s'allume pas enfoncé au moins pendant 3 secondes. tension trop haute ou trop basse et n'émet aucune alarme 2 Vérifiez la prise et la tension du secteur.

  • Page 64: Garantie

    à partir de la date d'expédition. Le produit sera réparé ou remplacé (suivant la décision de POWERVAR) sans frais durant la période de garantie. Le produit doit être renvoyé à l'usine en port prépayé.
  • Page 65 A01-00030 Rev D...
  • Page 66 Europe/Asia Address: Unit 5, Birch-Kembrey Park A01-00030 Rev D – 4/2013 - © 2014 Swindon, Wilts SN2 8UU UK POWERVAR, Inc. (P) +44 1793 553980 (F) +44 1793 535350 Mexico Address: Camino a la Montana No. 178-101 & PB4 Fracc.
