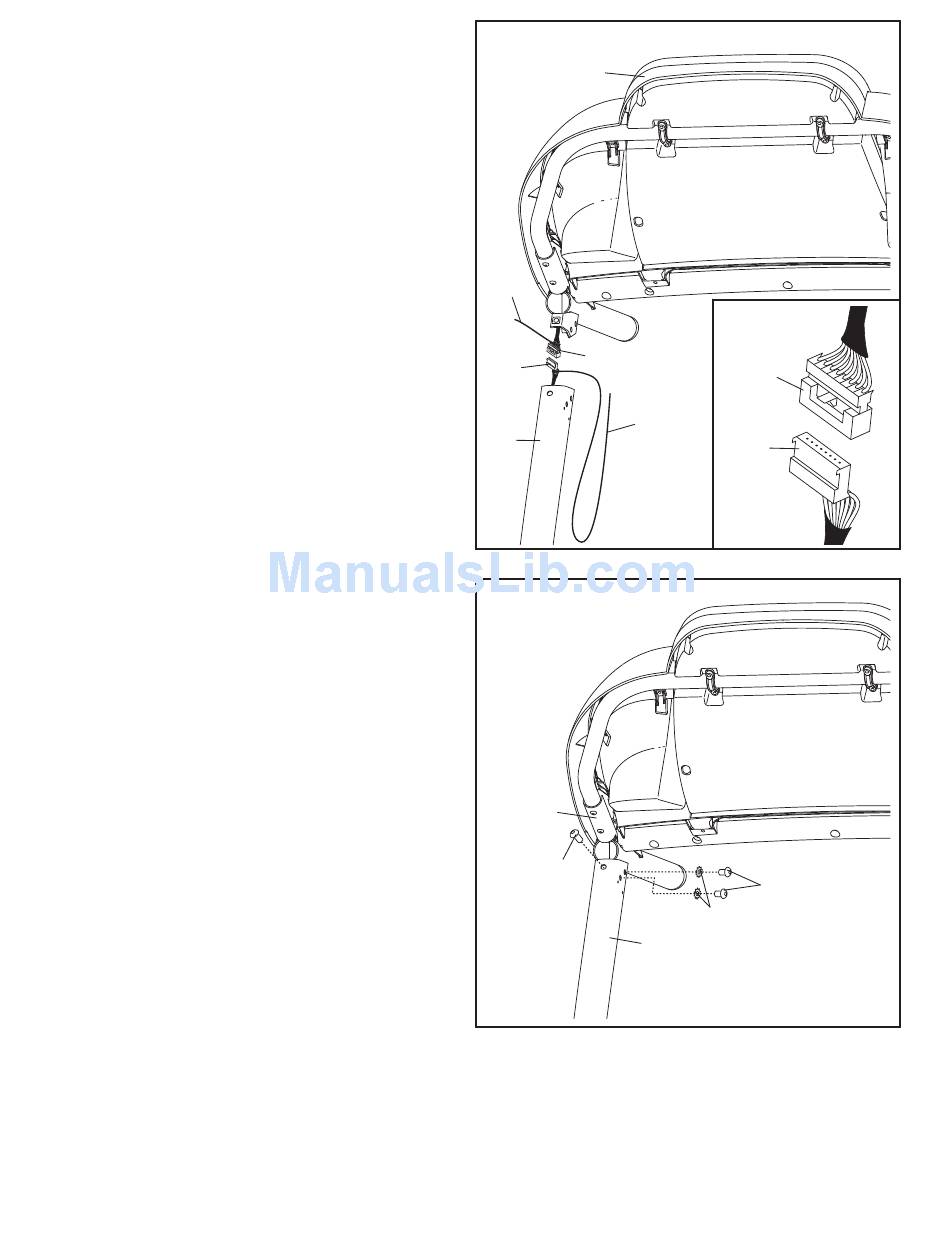

9. Con l'aiuto di un'altra persona, reggere il gruppo
consolle vicino al Montante Destro (76).
Collegare il Cavo Montante (63) al cavo consolle.
Si veda il disegno nel riquadro. I connet-
tori dovrebbero inserirsi agevolmente uno
nell'altro e scattare in posizione. In caso
contrario, ruotare un connettore e riprovare.
QUALORA I CONNETTORI NON SIANO COL-
LEGATI CORRETTAMENTE, LA CONSOLLE
POTREBBE RISULTARNE DANNEGGIATA
ALL'ACCENSIONE. Rimuovere la fascetta
cavo lunga dal Cavo Montante e la fascetta dal
cavo della consolle. Poi inserire i connettori nel
Montante Destro (76).
Posizionare il gruppo consolle sul Montante
Destro (76) e sul Montante Sinistro (non raf-
figurato). Prestare attenzione a non pizzicare i
cavi.
10. Inserire manualmente un Bullone M8 x 25mm
(5) e due Viti 5/16" x 5/8" (79) con due Rondelle
a Stella M8 (6) nel Montante Destro (76) e nel
Corrimano Destro (64) nel modo indicato. Non
serrare il Bullone e le Viti in questa fase.
Montare il Corrimano Sinistro (non raffigurato)
nel modo illustrato in precedenza. Quindi,
serrare saldamente i due Bulloni e tutte e
quattro le Viti.
