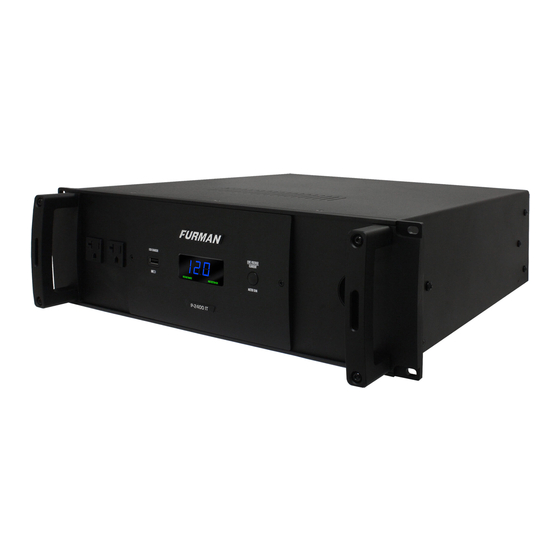

Furman P-240 IT Owner's Manual
  1. Manuals
  2. Brands
  3. Furman Manuals
  4. AC Power Distribution
  5. P-240 IT
  6. Owner's manual
Furman P-240 IT Owner's Manual

Furman P-240 IT Owner's Manual

Prestige series
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading

Related Manuals for Furman P-240 IT

Summary of Contents for Furman P-240 IT

  • Page 3 P-2400 IT OWNER’S MANUAL ENGLISH Page 4 P-2400 IT GUIDE DE L’UTILISATEUR FRANÇAIS Page 14 P-2400 IT MANUAL DEL PROPIETARIO ESPAÑOL Page 24 ALL CONTENT ©2009 FURMAN. ALL RIGHTS RESERVED. PRINTED IN CHINA.
  • Page 4 Once signals are masked there is no way to retrieve the lost content. Advanced AC filtering is critical when audio or video resolution is at stake. With Furman’s P-2400 IT, you will hear audio content and see video images as they were meant to be - pristine.

  • Page 5: Safety Information

    6. Clean your Furman conditioner with a damp cloth only. Do not use solvents or abrasive cleaners. Never pour liquid on or into the unit. 7. Your Furman conditioner should be serviced by qualified service personnel when: •...

  • Page 6: Operation

    (or loop) may occur. Additionally, many AC noise contaminants may be present on the AC ground wire. For these reasons, Furman’s P-2400 IT contains a Ground Lift Switch.
  • Page 7 For example, accidental connection to 208VAC where 120VAC is expected, or an open series neutral from a 208 to 240VAC electrical service. The Furman EVS circuit senses voltages that are so high that operation would be impossible and shuts the power down before damage can occur.

  • Page 8: Troubleshooting

    1.) Symptom: No power to the AC outlets; “Protection OK” indicator is not lit. Possible Cause: Either the AC outlet to which your Furman conditioner is connected has no AC voltage present, or the unit has been subjected to a sustained voltage in excess of 400 Volts.
  • Page 9 Warranty or otherwise, shall Furman be liable for incidental, special, or consequential damages. This Limited Warranty states the entire obligation of Furman with respect to the product. If any part of this Limited Warranty is determined to be void or illegal, the...

  • Page 10: Specifications

    P-2400 IT OWNER’S MANUAL SPECIFICATIONS MAXIMUM OUTPUT CURRENT: 20 AMPS LINE CORD: 12AWG X 3, 10FT LONG, NEMA 5-20 PLUG OPERATING VOLTAGE: 90 TO 139 VAC, 60 HZ OVER VOLTAGE SHUTDOWN: 140 VAC NOMINAL SPIKE PROTECTION MODES: LINE TO NEUTRAL, ZERO GROUND LEAKAGE SPIKE CLAMPING VOLTAGE: 188 VAC PEAK @ 3,000 AMPS RESPONSE TIME: 1 NANOSECOND MAXIMUM SURGE CURRENT: 6,500 AMPS...
  • Page 11 P-2400 IT FRONT PANEL digital led voltmeter/ammeter and master charger status indicators power switch voltage meter dimmer convenience outlets and current selector (hold to select brightness) P-2400 IT REAR PANEL AC outlet ground lift switch 12AWG X 3, 10FT long cord, NEMA 5-20 plug isolated ac outlet bank a isolated ac outlet bank b...
  • Page 12 P-2400 IT OWNER’S MANUAL REAR RACK EAR MOUNTING (Figure 1.a) Remove the securing screws from the side and front portions of the P-2400 IT’s adjustable rear rack ear and reinforcement side plate (located on either chassis side). Reverse the rack ears and re-attach to the P-2400 IT chassis (as shown here).
  • Page 13 NOTES:...
  • Page 14 Ce qui différentie le SMP de Furman, c’est sa tension de blocage sans égal. Alors que d’autres conceptions disposent de tensions de blocage se situant bien au-delà de 330 Vpk, le SMP de Furman se verrouille à 188 Vpk (133 VCA RMS) même lorsqu’il est testé avec des surtensions multiples de 6000 Vpk - 3000 A ! Ce niveau de protection sans précédent est uniquement offert par la technologie...

  • Page 15: Consignes De Sécurité

    CA qui polluent la mise à la terre du matériel. La SMP de Furman équipée de LiFT utilise une approche différente, assurant des performances optimales grâce au filtrage linéaire sans altération ou fuite de la...
  • Page 16 être confiée à un technicien qualifié. REMARQUE : Le P-2400 IT de Furman ne compense pas les basse ou haute tensions alternatives de secteur. Si vous transportez fréquemment votre rack dans des lieux différents, dérivez l’alimentation à partir d’un générateur, utilisez des rallonges excessivement longues, que vous voyagiez dans le monde ou que vous vous trouviez dans une zone sujette à...
  • Page 17 (ou boucle) peut se produire. De plus, beaucoup de bruits polluants peuvent être présents dans le câble de mise à la terre CA. C’est pour ces raisons que le P-2400 IT de Furman possède un interrupteur de coupure de mise à...

  • Page 18: Dépannage

    1.) Symptôme Les prises ne sont pas alimentées en électricité, l’indicateur « Protection OK » n’est pas allumé. Cause possible : Il n’y a pas de tension CA présente dans la prise sur laquelle votre conditionneur Furman est branché, ou l’appareil a été...

  • Page 19: Service À La Clientèle

    Les frais d’expédition doivent être payés à l’avance par l’acheteur du produit. Furman s’engage à remplacer le produit à ses frais ou selon son jugement, à réparer le produit défectueux.

  • Page 20: Caractéristiques

    P-2400 IT GUIDE DE L’UTILISATEUR CaraCtéristiques COURANT DE SORTIE MAXIMUM : 20 A CORDON : Cordon noir isolé 3/12 AWG, 3 m de long, cordon noir avec prise NEMA 20 TENSION D’OPÉRATION : 90 à 139 VCA, 60 Hz ARRET SUITE A SURTENSION: 140 VCA nominal MODES DE PROTECTION CONTRE LES SURTENSIONS: Ligne à...
  • Page 21 P-2400 IT PANNEAU AVANT voltmètre/ ampèremètre commutateur chargeur usb numérique conduit électrique voltmètre ajuster/ sélecteur courant bouton (maintenez-le enfoncé pour sélectionner la luminosité) convenance prise de courants P-2400 IT ARRIÈRE PANNEAU Commutateur au sol d’ascenseur de sortie à C.A. 10 pi 3/12 AWG de cable électrique banque A d’isolement banque B d’isolement de sortie à...
  • Page 22 P-2400 IT GUIDE DE L’UTILISATEUR SUPPORT DE CHASSIS ARRIÈRE (Figure 1.a) Retirez simplement les vis de montage des parties avants et latérales du bâti réglable à l’arrière du P-2400 IT et la plaque latérale de renfort (située d’un côté ou de l’autre du châssis). Inversez-la et réassemblez-la sur le châssis du P-2400 IT (comme montré...
  • Page 23 REMARQUE :...
  • Page 24 Algo que es exclusivo de la SMP de Furman es su incomparable voltaje de sujeción. Mientras que otros diseños ofrecen voltajes de sujeción de bastante más de 330 Vpk, la SMP de Furman lo sujeta a 188 Vpk (133 RMS voltios de CA [VAC, por sus siglas en inglés]), ¡incluso cuando se la probó...
  • Page 25 NOTA: El P-2400 IT de Furman no compensa el alto o bajo voltaje de la línea de CA. Si traslada el estante a diferentes lugares con frecuencia, obtiene energía de generadores, usa cables de extensión excesivamente largos, viaja internacionalmente o se encuentra...

  • Page 26: Instalación

    P-2400 IT MANUAL DEL USUARIO en un área propensa a cortes de luz, puede serle útil el uso de un regulador de voltaje de línea de CA de Furman. iNstaLaCiÓN La fuente de energía a la que se conecta el P-2400 IT debe ser adecuada para uso a 20 amperios. Recomendamos un circuito de 30 amperios con cableado calibre 10, cuando se anticipa un funcionamiento continuo cercano a los 20 amperios, o un circuito exclusivo de 20 amperios.
  • Page 27 Nos referimos, por ejemplo, a una conexión accidental a 208 VCA cuando debe hacerse a 120 VCA, o una serie abierta neutra de un servicio eléctrico de 208 a 240 VCA. El circuito de EVS de Furman detecta los voltajes que son tan altos que harían imposible el funcionamiento y corta la energía antes de que se produzcan daños.

  • Page 28: Guía Para La Solución De Problemas

    1.) Síntoma: no hay energía en las salidas de CA y el indicador de “Protección OK” no está encendido. Causa posible: la salida de CA a la que está conectado el acondicionador Furman no tiene voltaje de CA o la unidad fue sometida a un voltaje sostenido de más de 400 voltios.

  • Page 29: Servicio Técnico

    Furman. Los reclamos de garantía DEBEN estar acompañados por una copia de la factura o recibo de compra originales que indiquen la fecha de compra. Los gastos de envío a la oficina central de Furman debe pagarlos por adelantado el comprador del producto.

  • Page 30: Especificaciones

    P-2400 IT MANUAL DEL USUARIO esPeCiFiCaCiONes CORRIENTE MÁXIMA DE SALIDA: 20 amperes CABLE DE LÍNEA: cable cautivo de 3/12 AWG, de 10 pies, color negro, con enchufe NEMA 20 VOLTAJE DE FUNCIONAMIENTO: 90 A 139 VCA, 60 Hz APAGADO DE SOBREVOLTAJE: 140 VCA nominales MODOS DE PROTECCIÓN CONTRA PICOS DE SOBREVOLTAJE: línea a neutro, sin pérdida en conexión a tierra PINZAMIENTO DE VOLTAJE DE SUJECIÓN PARA PICOS: 188 VCA máximo a 3000 amperes TIEMPO DE RESPUESTA: 1 nanosegundo...
  • Page 31 P-2400 IT PANEL DELANTERO interruptor cargador usb voltímetro/ amperímetro principal y digital dirigido atenuador de voltaje/selector actual (pulsar para seleccionar el brillo) tomacorrientes para servicio P-2400 IT PANEL POSTERIOR interruptor floidnte de tierra cable de alimentación banco A aislados de los enchufes banco B aislados de los enchufes de 10 ft.
  • Page 32 P-2400 IT MANUAL DEL USUARIO BASTIDOR DE SOPORTE POSTERIOR (Figura 1.a) Simplemente quite los tornillos de seguridad de las porciones frontal y lateral de la muesca del estante posterior ajustable y la placa lateral de refuerzo (ubicados en cualquiera de los laterales del chasis). Inviértalos y vuelva a adjuntarlos al chasis del P-2400 IT.
  • Page 33 NOTAS:...
  • Page 34 P-2400 IT OWNER’S MANUAL NOTES:...
  • Page 35 NOTES:...
  • Page 36 1690 Corporate Circle • Petaluma, California, USA 94954 Phone: 877-486-4738 • Fax: 707-763-1310 www.FurmanSound.com P2400IT_RevA...
