www.reebokfitness.com
Nº. du Modèle RBEL15911.0
MANUEL DE L'UTILISATEUR
Nº. de Série
Écrivez le numéro de série sur la
ligne ci-dessus pour référence.
Autocollant du
Numéro de Série
(sous le cadre)
QUESTIONS ?
Si vous avez des questions ou si
des pièces sont endommagées ou
manquantes, VEUILLEZ NOUS
CONTACTER AU SERVICE À LA
CLIENTÈLE DIRECTEMENT.
APPUYEZ SANS FRAIS :
1-888-936-4266
du lundi au vendredi de 7h30 à
16h30, heure de l'est (exceptés
les jours fériés)
OU PAR COURRIEL :
customerservice@iconcanada.ca
ATTENTION
Lisez toutes les précautions et les
instructions contenues dans ce
manuel avant d'utiliser cet appar-
eil. Gardez ce manuel pour vous y
référer ultérieurement.
Advertisement
Table of Contents
Related Manuals for Reebok R 5.10 Elliptical
Summary of Contents for Reebok R 5.10 Elliptical
- Page 1 www.reebokfitness.com Nº. du Modèle RBEL15911.0 MANUEL DE L’UTILISATEUR Nº. de Série Écrivez le numéro de série sur la ligne ci-dessus pour référence. Autocollant du Numéro de Série (sous le cadre) QUESTIONS ? Si vous avez des questions ou si des pièces sont endommagées ou manquantes, VEUILLEZ NOUS CONTACTER AU SERVICE À...
-
Page 2: Table Of Contents
Placez le nouvel autocollant à l’endroit indiqué. Remarque : l’autocollant n’est peut-être pas illustré à l’échelle. Reebok et le Logo Vector sont des marques déposées de Reebok. Ce produit est fabriqué et distribué sous licence par Reebok International. -
Page 3: Précautions Importantes
PRÉCAUTIONS IMPORTANTES AVERTISSEMENT : pour réduire les risques de blessures graves, lisez toutes les précautions importantes et les instructions contenues dans ce manuel, ainsi que les avertissements se trouvant sur l’appareil, avant d’utiliser votre elliptique. ICON ne peut être tenu responsable de toute blessure ou tout dégât matériel résultant directement ou indirectement de l’utilisation de cet appareil. -
Page 4: Avant De Commencer

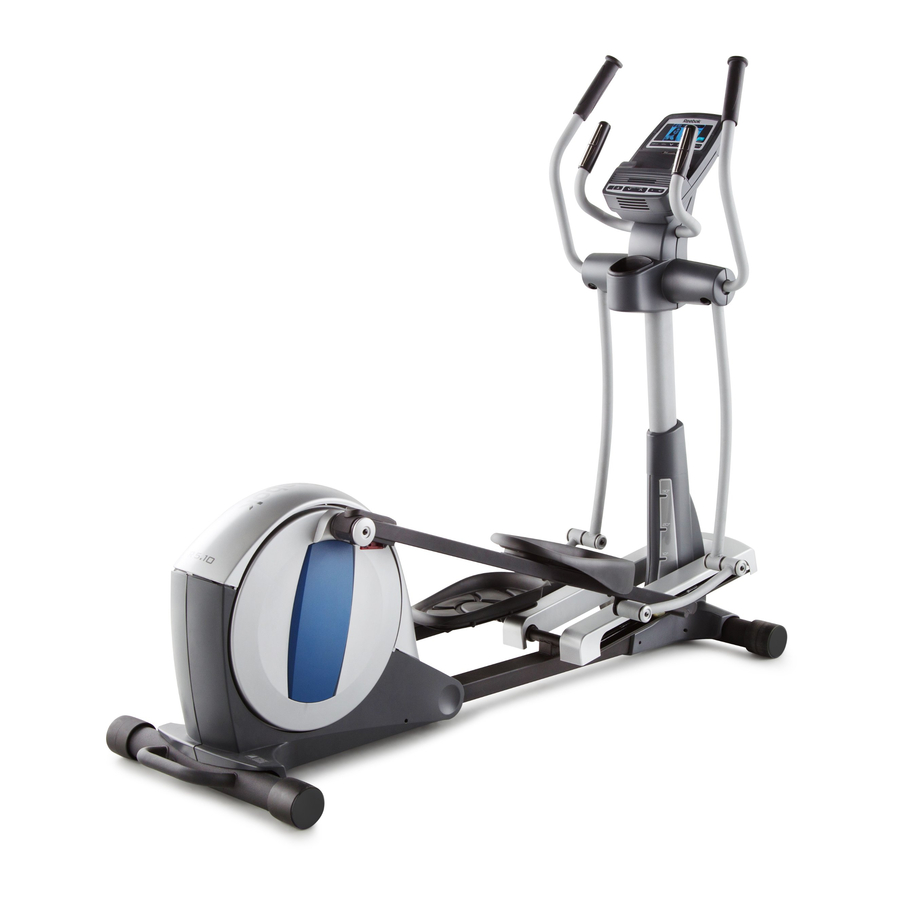

AVANT DE COMMENCER Merci d’avoir choisi l’elliptique REEBOK R 5.10 révo- nous contacter. Pour nous permettre de mieux vous ® lutionnaire. L’elliptique R 5.10 est équipé d’un choix assister, notez le numéro du modèle et le numéro de impressionnant de fonctionnalités conçues pour rendre série de l’appareil avant de nous appeler. -
Page 5: Tableau D'identification Des Pièces
TABLEAU D’IDENTIFICATION DES PIÈCES Référez-vous aux schémas ci-dessous pour identifier les petites pièces utilisées lors de l’assemblage. Le nombre entre parenthèses à côté de chaque schéma fait référence au numéro de la pièce sur la LISTE DES PIÈCES, vers la fin de ce manuel. Le nombre après les parenthèses est la quantité nécessaire à l’assemblage. Remarque : si une pièce n’est pas dans le sac des pièces, vérifiez qu’elle n’est pas pré-assemblée. -
Page 6: Assemblage
ASSEMBLAGE • L’assemblage requiert la participation de deux • En plus du ou des outils inclus, l’assemblage personnes. requiert les outils suivants : un tournevis à pointe cruciforme • Disposez toutes les pièces dans un espace dégagé et enlevez tout le matériel d’emballage. un maillet en caoutchouc Évitez de jeter le matériel d’emballage avant d’avoir terminé... - Page 7 2. Orientez le Stabilisateur Avant (3) de sorte que les tubes soudés tournent le dos au au Cadre Principal (1). Tubes Soudés Pendant qu’une autre personne soulève la partie avant du Cadre Principal (1), fixez le Stabilisateur Avant (3) à l’aide de deux Vis M10 x 95mm (100).
- Page 8 4. Conseil : évitez de coincer le Fil Principal (60). Enfoncez le Montant (5) dans le Cadre Principal (1). Éviter de coincer le Fixez le Montant (5) à l’aide de quatre Vis M8 x Fil Principal (60) 16mm (102) et quatre Rondelles Fendues M8 (103) ;...
- Page 9 6. Localisez la Pédale Droite (14), le Patin de la Pédale Droite (104), et l’assemblage du Bras de la Pédale Droite (12) sur lequel se trouvent des autocollants avec le mot « Right » (L ou Left indique gauche ; R ou Right indique droite) et orientez-les comme sur le schéma.
- Page 10 8. Voir le schéma 8a. Localisez le Rouleau du Bras de la Pédale (32) situé sur le Bras de la Pédale Gauche (13). Placez le Rouleau du Bras de la Pédale (32) sur le côté gauche de la Rampe (130). Voir le schéma 8b.
- Page 11 9. Orientez le Couvre-Rampe (131) autour du Montant (5) tel qu’il est illustré. Enfoncez les languettes du Boîtier de la Rampe (131) dans la Rampe (130). 10. Graissez un Axe du Bras de Liaison (114). Introduisez l’Axe du Bras de Liaison (114) dans la Jambe PSC Droite (6) et le Bras de Liaison Droit (43) depuis le côté...
- Page 12 11. Localisez le Bras PSC Droit (8), portant un autocollant marqué “Right” (L ou Left indique gauche ; R ou Right indique droite) et orientez-le comme indiqué. Demandez à une autre personne de tenir le Bras PSC Droit (8) près de la Jambe PSC Droite (6). Fixez le Bras PSC Droit (8) à...
- Page 13 13. Orientez le Couvre-Montant Arrière (25) comme il est illustré. Fixez le Couvre-Montant Arrière (25) au Montant (5) à l’aide de quatre Vis M4 x 19mm (123). 14. Retirez et jetez l’attache-fil relié au Fil Principal (60). Éviter de Pendant qu’une autre personne tient la Console coincer les fils (33) près du Montant (5), branchez les fils de la console au Fil Principal (60) et aux Fils du...
- Page 14 15. Orientez le Couvre-Montant Avant (24) tel qu’il est illustré. Fixez le Couvre-Montant Avant (24) autour du Montant (5) en enfonçant les languettes du Couvre-Montant Avant dans le Couvre-Montant Arrière (25). 16. Branchez le Bloc d’Alimentation (138) dans la Prise Électrique (135). pour brancher le Bloc d’Alimentation (138) dans une prise de courant, référez-vous à...
-
Page 15: Comment Utiliser L'elliptique
COMMENT UTILISER L’ELLIPTIQUE COMMENT BRANCHER LE BLOC D’ALIMENTATION COMMENT PLIER ET DÉPLIER L’ELLIPTIQUE IMPORTANT : si l’elliptique a été exposé à des Lorsque l’elliptique températures froides, laissez-le revenir à la tem- est inutilisé, il est Bras de pérature ambiante avant de brancher l’adaptateur possible de plier Manchon Pédale... - Page 16 COMMENT DÉPLACER L’ELLIPTIQUE COMMENT S’ENTRAÎNER SUR L’ELLIPTIQUE Pour déplacer l’elliptique, pliez-le d’abord comme Pour monter sur l’elliptique, tenez les bras PSC et décrit ci-dessus. Ensuite, tenez-vous debout devant montez sur la pédale qui se trouve dans la position l’elliptique, saisissez le montant et posez un pied con- la plus basse.
- Page 17 SCHÉMA DE LA CONSOLE CARACTÉRISTIQUES DE LA CONSOLE Cette console de pointe offre une gamme de fonctions conçues pour rendre vos entraînements plus agréables et plus efficaces. Quand vous utilisez le mode manuel de la console, vous pouvez changer la résistance des pédales d’une simple pression de touche.
- Page 18 COMMENT ACTIVER LA CONSOLE 3. C hangez la résistance des pédales comme vous le désirez. L’adaptateur secteur inclus doit être utilisé pour faire marcher l’elliptique. Référez-vous à la section P endant que vous pédalez, changez la résistance COMMENT BRANCHER LE BLOC D’ALIMENTATION des pédales en pressant les touches Resistance page 15.
- Page 19 5. M esurez votre fréquence cardiaque, au besoin. COMMENT EFFECTUER UN ENTRAÎNEMENT PRÉDÉFINI S i des pellicules en 1. Appuyez sur n’importe quelle touche de la plastique transparent Plaquettes console ou commencez à pédaler pour activer recouvrent les plaquettes métalliques la console. du détecteur du rythme cardiaque ...
- Page 20 P ressez les touches S i le degré de résistance du segment en cours d’augmentation et de est trop élevé ou trop bas, vous pouvez annuler Segment en Cours diminution jusqu’à manuellement le réglage en pressant les touches Resistance (résistance). IMPORTANT : à la fin afficher en évidence le du segment en cours de l’entraînement, les nom de l’entraînement pédales se règleront automatiquement sur...
- Page 21 COMMENT UTILISER LE MODE D’ENTRAÎNEMENT COMMENT UTILISER LE MODE D’INFORMATION IFIT La console comporte un mode Informations vous Le module iFit Live en option permet à votre con- permettant d’afficher des informations d’utilisation, de sole de communiquer avec votre réseau sans fil et choisir une unité...
- Page 22 4. R églez le degré de contraste de l’écran, au 7. V érifiez l’état du module iFit Live, au besoin. besoin. P our vérifier l’état du module iFit Live, appuyez L e niveau de contraste actuellement sélectionné sur la touche Augmenter ou Diminuer jusqu’à ce apparaîtra également sur l’écran. Pour modifier que la puce apparaisse à côté des mots CHECK le niveau de contraste, appuyez sur les touches WIFI STATUS (vérifier état WiFi) ou CHECK USB d’augmentation et de diminution jusqu’à...
- Page 23 REMARQUES...
-
Page 24: Entretien Et Problèmes
ENTRETIEN ET PROBLÈMES Inspectez et serrez régulièrement toutes les pièces Ensuite, regardez dans l’ouverture d’accès et localisez de l’elliptique. Remplacez immédiatement toute pièce le Capteur Magnétique (69). Tournez la Grande Poulie usée. (74) jusqu’à aligner l’Aimant de la Poulie (75) sur le Capteur Magnétique. - Page 25 COMMENT RÉGLER LA COURROIE DE TRACTION Ensuite, retirez les Vis à Tête Ronde M4 x 16mm (134) et les Vis M4 x 42mm (120) des Capots Droit Si vous sentez les pédales déraper en pédalant, même et Gauche (18, 19). (Remarque : les vis ne sont pas lorsque la résistance est réglée au plus haut degré, il toutes illustrées.
-
Page 26: Conseils Pour L'exercice
CONSEILS POUR L’EXERCICE Brûler de la Graisse—Pour brûler efficacement de AVERTISSEMENT : la graisse, vous devez vous entraîner à une intensité avant faible pendant une longue période de temps. Durant de commencer ce programme d’exercice les premières minutes d’exercice, votre corps utilise ou tout autre programme, consultez votre des calories de glucide comme carburant. -
Page 27: Liste Des Pièces
LISTE DES PIÈCES N°. du Modèle RBEL15911.0 R0612A N°. Qté. Description N°. Qté. Description Cadre Principal Gros Ressort du Loquet Cadre Repliable Logement du Loquet Stabilisateur Avant Grand Ressort du Loquet Stabilisateur Arrière Bague de Bras/Jambe Montant Vis à Tête Plate M4 x 16mm Jambe PSC Droite Petite Capsule de l’Axe Jambe PSC Gauche... - Page 28 N°. Qté. Description N°. Qté. Description Petit Jonc de Blocage du Bras de la Vis M4 x 19mm Pédale Grand Jonc de Blocage du Bras de Vis M8 x 16mm la Pédale Rondelle Fendue M8 Vis M4 x 8mm Coussin de la Pédale Droite Écrou de Blocage M10 Fil du Détecteur Cardiaque Grande Goupille en C...
-
Page 29: Schéma Détaillé
SCHÉMA DÉTAILLÉ A N°. du Modèle RBEL15911.0 R0612A... - Page 30 SCHÉMA DÉTAILLÉ B N°. du Modèle RBEL15911.0 R0612A...
- Page 31 SCHÉMA DÉTAILLÉ C N°. du Modèle RBEL15911.0 R0612A...
-
Page 32: Pour Commander Des Pièces De Rechange
POUR COMMANDER DES PIÈCES DE RECHANGE Pour commander des pièces de rechange, référez-vous à la page de couverture de ce manuel. Pour que nous puissions mieux vous assister, merci de préparer les informations suivantes avant de nous appeler : • le numéro du modèle et le numéro de série de l’appareil (voir la page de couverture de ce manuel) • le nom de l’appareil (voir la page de couverture de ce manuel) • l e numéro de la pièce et la description de la/des pièce(s) de remplacement (voir la LISTE DES PIÈCES et le SCHÉMA DÉTAILLÉ...
