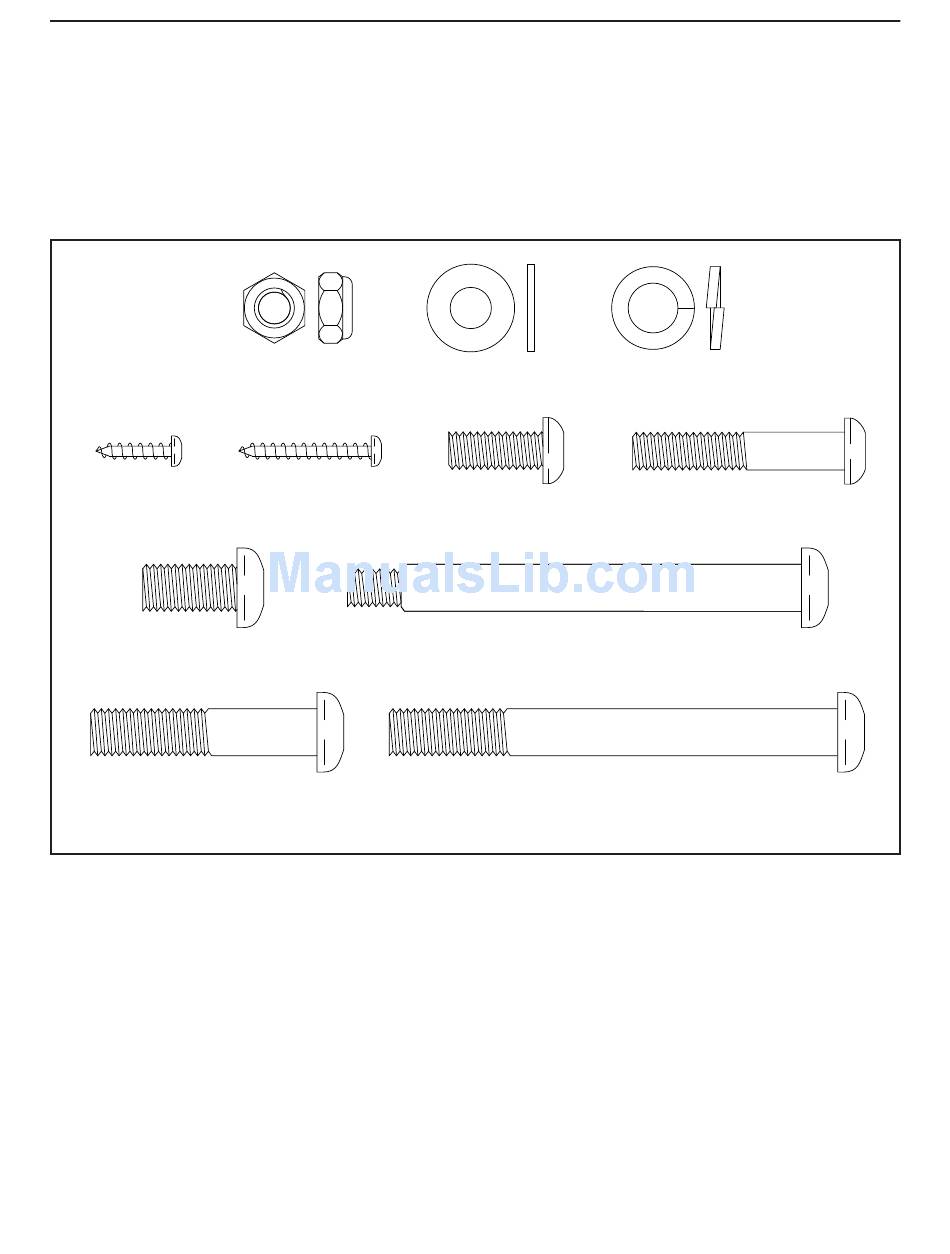

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu
identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am
Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile
bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie
erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch einige Extrateile beigelegt
worden.
M8 Kontermutter M8 Unterlegscheibe M10 Federring
(77)–4 (33)–2 (78)–10
M4 x 16mm M4 x 28mm Selbsthemmende M8 x 20mm M8 x 45mm
Schraube (92)–6 Schraube (99)–4 Schraube (80)–2 Linsenbolzen (76)–4
Selbsthemmende M10 x 20mm Selbsthemmender Bolzen
Schraube (79)–6 m. Ansatzschaft (31)–2
Selbsthemmende M10 x 48mm Selbsthemmende M10 x 95mm
Schraube (75)–6 Schraube (82)–4
5
