3

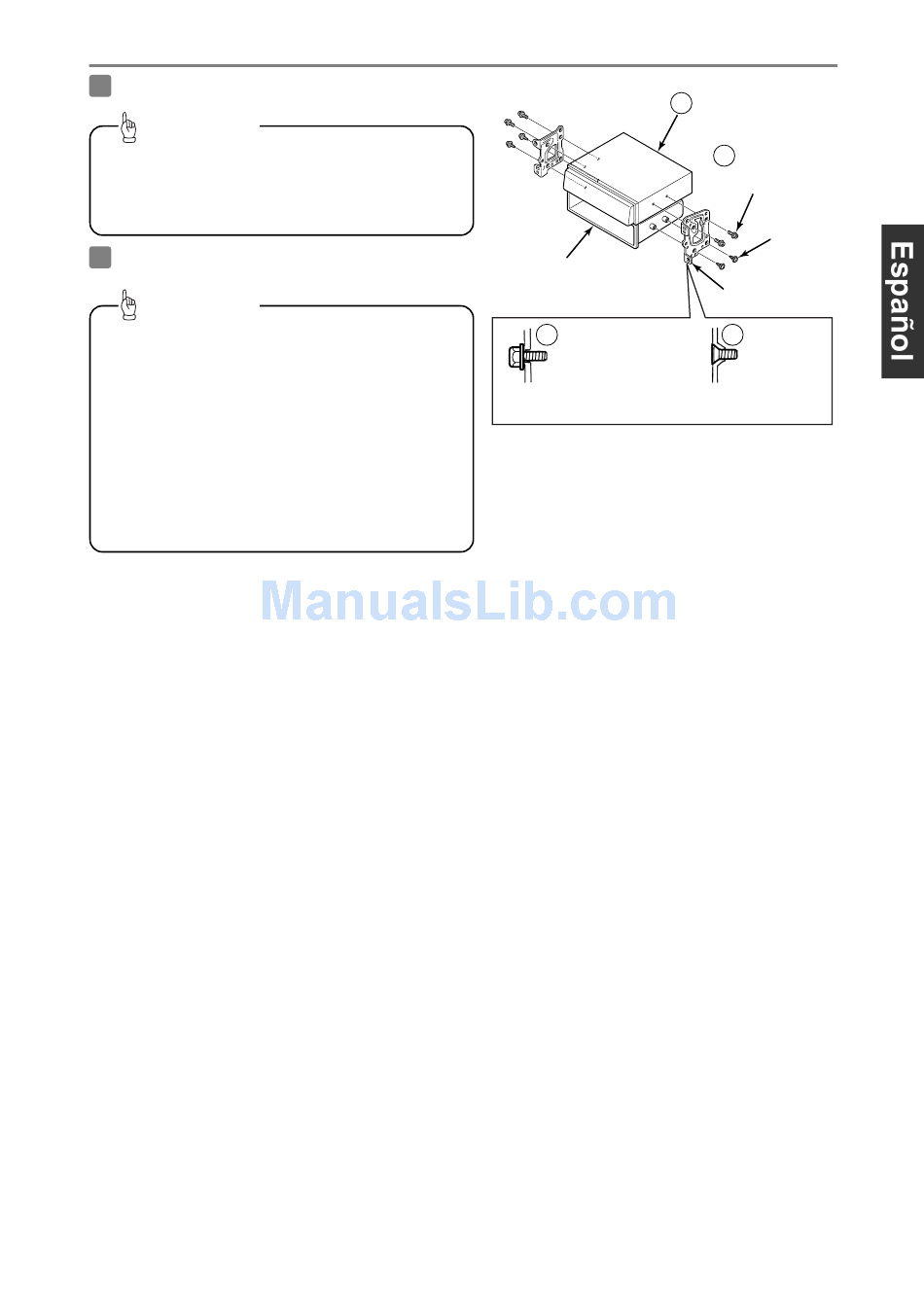

Fije los soportes a la unidad principal.
Consejo
Asegúrese de utilizar los tornillos de montaje
adicionales incluidos (Rojo: M5 x 8) como los
tornillos de montaje. Si utiliza cualquier otro
tornillo, podría dañar el interior de la unidad
principal.
4 Instale la unidad principal en el vehículo.
Consejo
• • Tenga cuidado de no empujar violentamente la
pantalla de la unidad principal ni los botones
durante la instalación. Esto puede dañar la unidad
principal.
• • Este método de instalación es sólo un ejemplo. Al
momento de instalar la unidad principal en el
vehículo, asegúrese de solicitar información en el
lugar donde realizó la compra sobre el método de
instalación utilizado.
Cavidad
Perno de cabeza
6
hexagonal
(Rojo:M5x8) x 4
Seleccione los tornillos de acuerdo con las formas de
los agujeros para tornillos en el soporte de montaje.
- 13 -
Unidad principal
1
Perno de cabeza
6
hexagonal
(Rojo:M5x8) x 4
Tornillo x 4
Soporte de montaje
7 Tornillo de
cabeza plana
(Rojo:M5x8)
x 4
