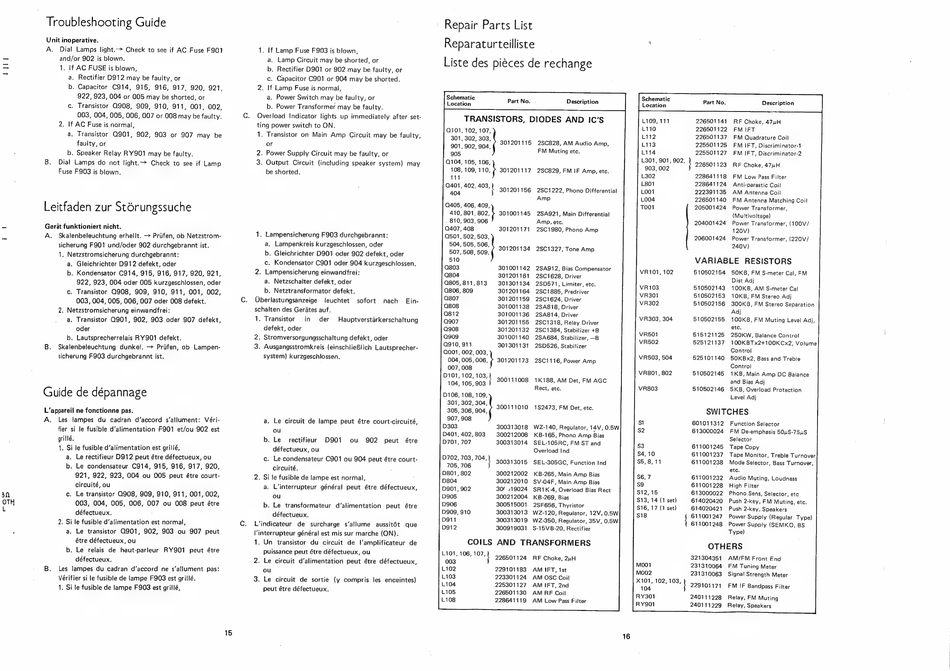

Troubleshooting Guide
Unit inoperative.
A.
Dial Lamps fight. Check to see if AC Fuse F901
and/or 902 is blown.
1. If AC FUSE is blown,
a. Rectifier D912 may be faulty, or
b. Capacitor
C914,
915,
916, 917, 920, 921,
922, 923, 004 or 005 may be shorted, or
c. Transistor 0908, 909, 910, 911, 001, 002,
003, 004, 005, 006, 007 or 008 may be faulty.
2. If AC Fuse is normal,
a. Transistor
Q901,
902, 903 or 907
may
be
faulty, or
b. Speaker Relay RY901
may be faulty.
B.
Dial Lamps do not light.
Check to see if Lamp
Fuse F903 is blown.
Leitfaden zur Stérungssuche
Gerat funktioniert nicht.
A.
Skalenbeleuchtung erhelit.
> Priifen, ob Netzstrom-
sicherung F901 und/oder 902 durchgebrannt ist.
1. Netzstromsicherung durchgebrannt:
a. Gleichrichter D912 defekt, oder
b. Kondensator C914, 915, 916, 917, 920, 921,
922, 923, 004 oder 005 kurzgeschlossen, oder
c. Transistor
0908,
909, 910, 911, 001, 002,
003, 004, 005, 006, 007 oder 008 defekt.
2. Netzstromsicherung einwandfrei:
a. Transistor Q901, 902, 903 oder 907 defekt,
oder
b. Lautsprecherrelais RY901
defekt.
B.
Skalenbeleuchtung
dunkel. —
Priifen, ob Lampen-
sicherung F903 durchgebrannt ist.
Guide de dépannage
L''appareil ne fonctionne pas.
A.
Les lampes
du cadran
d'accord
s'allument:
Véri-
fier si le fusible d'alimentation F901 et/ou 902 est
grillé.
1, Si le fusible d'alimentation est grillé,
a. Le rectifieur D912 peut étre défectueux, ou
b. Le condensateur C914, 915, 916, 917, 920,
921, 922, 923, 004 ou 005 peut étre court-
circuité, ou
c. Le transistor 0908, 909, 910, 911, 001, 002,
003, 004, 005, 006, 007 ou 008 peut étre
défectueux.
2. Si le fusible d'alimentation est normal,
a. Le transistor
Q901, 902, 903 ou 907 peut
étre défectueux, ou
b. Le relais de
haut-parleur
RY901
peut étre
défectueux.
B.
Les lampes du cadran d'accord
ne s'allument pas:
Vérifier si le fusible de lampe F903 est grillé.
1. Si le fusible de lampe F903 est grillé,
15
1. If Lamp Fuse F903 is blown,
a. Lamp Circuit may be shorted, or
b. Rectifier D901 or 902 may be faulty, or
c. Capacitor C901 or 904 may be shorted.
2. If Lamp Fuse is normal,
a. Power Switch may be faulty, or
b. Power Transformer may be faulty.
Overload
Indicator lights up immediately after set-
ting power switch to ON.
1. Transistor on Main Amp
Circuit may be faulty,
or
. Power Supply Circuit may be faulty, or
3. Output
Circuit (including speaker system) may
be shorted.
N
1. Lampensicherung F903 durchgebrannt:
a, Lampenkreis kurzgeschlossen, oder
b. Gleichrichter D901 oder 902 defekt, oder
c. Kondensator C901 oder 904 kurzgeschlossen.
2. Lampensicherung einwandfrei:
a. Netzschalter defekt, oder
b. Netztransformator defekt.
Uberlastungsanzeige
Jeuchtet
sofort
nach
Ein-
schalten des Gerates auf.
1. Transistor
in
der
Hauptverstaérkerschaltung
defekt, oder
2. Stromversorgungsschaltung defekt, oder
3. Ausgangsstromkreis (einschlieRlich Lautsprecher-
system) kurzgeschlossen.
a. Le circuit de lampe peut étre court-circuité,
ou
b. Le
rectifieur
D901
ou
902
peut
étre
défectueux, ou
c. Le condensateur C901 ou 904 peut étre court-
circuité.
2. Si le fusible de lampe est normal,
a. L'interrupteur
général
peut
étre défectueux,
ou
b. Le transformateur
d'alimentation
peut
étre
défectueux.
L'indicateur
de
surcharge
s'allume
aussit6t
que
l'interrupteur général est mis sur marche (ON).
1. Un
transistor
du circuit
de l'amplificateur
de
puissance peut étre défectueux, ou
2. Le circuit d'alimentation
peut étre défectueux,
ou
3. Le circuit
de sortie
(y compris
les enceintes)
peut étre défectueux.
Repair Parts List
Reparaturteilliste
Liste des piéces de rechange
Schematic
Location
TRANSISTORS,
DIODES AND
IC'S
Q101, 102, 107,
Part No.
Description
1
301,302,203,
301201115
2SC828, AM Audio Amp,
one 902, 904,
:
FM Muting etc.
aie 105, 106,
108, 109, 110,
111
Eat 402, 403,
301201117
2SC829, FM IF Amp, etc.
301201156
2S8C1222, Phono Differential
Amp
410, 801, 802,
> 301001145
2SA921, Main Differential
. 810, 903, 906
Amp, etc.
Q407, 408
301201171
2SC1980, Phono Amp
Q501, 502, 503,
504, 505, 506,
507, 508, 509,
510
Q803
301001142
2SA912, Bias Compensator
Q804
301201161
2SC1628, Driver
Q805, 811,813
301301134
2SD571, Limiter, etc.
Q806, 809
301201164
2SC1885, Predriver
Q807
301201159
2SC1624, Driver
Q808
301001138
2SA818, Driver
Q812
301001136
2SA814, Driver
Q907
301201155
2SC1318, Relay Driver
aQ908
301201132
2SC1384, Stabilizer +B
aQg0g
301001140
2SA684, Stabilizer, —B
Q001, 002, 003,
004, 005,006, ¢ 301201173
2SC1116, Power Amp
007, 008
D101, 102, er
104, 105, 903
D106, 108, 109,
301201134
25C1327, Tone Amp
J
Q405, 406, 409, '
300111008
1K188, AM Det, FM AGC
Rect, etc.
301, 302, 304,
305, 306, 904,
300111010
1582473, FM Det, etc.
907, 908
D303
300313018
W2Z-140, Regulator, 14V, 0.5W
D401, 402, 803
300212008
KB-165, Phono Amp Bias
D701, 707
300313014
SEL-105RC, FM ST and
Overload ind
705, 706
D801, 802
300212002
KB-265, Main Amp Bias
D804
300212010
SV-04F, Main Amp Bias
D901, 902
30° 419024
SR1K-4, Overload Bias Rect
0905
300212004
KB-269, Bias
D906
300515001
2SF656, Thyristor
D909, 910
300313013
WZ-120, Regulator, 12V,0.5W
D911
300313019
W2Z-350, Regulator, 35V, 0.5W
D912
300919031
S-15VB-20, Rectifier
COILS AND
TRANSFORMERS
L101, 106, 107,
226501124
RF Choke, 2uH
003
L102
229101183
AM IFT, ist
L103
223301124
AM OSC Coil
L104
225301127
AM IFT, 2nd
L105
226501130
AM RF Coil
L108
228641119
AM Low Pass Filter
16
L109, 111
226501141
RF Choke, 47uH
L110
226501122
FM IFT
L112
226501137
FM Quadrature Coil
1113
225501125
FM IFT, Discriminator-1
L114
225501127
FM IFT, Discriminator-2
ne oT ae
} 226501123
RF Choke, 47uH
L302
228641118
FM Low Pass Filter
L801
228641124
Anti-parastic Coil
L001
222391135
AM Antenna Coil
LOO4
226501140
FM Antenna Matching Coi}
TOO1
205001424
Power Transformer,
(Multivoltage)
204001424
Power Transformer, (100V/
120V)
206001424
Power Transformer, (220V/
240V)
VARIABLE
RESISTORS
510502154
5OKB, FM S-meter Cal, FM
VR101, 102
Dist Adj
VR103
510502143
100KB, AM S-meter Cal
VR301
510502153
10KB, FM Stereo Adj
VR302
510502156
300KB, FM Stereo Separation
Adj
VR303, 304
510502155
100KB, FM Muting Level Adj,
etc.
VR501
615121125
250KW, Balance Control
VR803
510502146
5SKB, Overload Protection
Level Adj
SWITCHES
$1
601011312
Function Selector
$2
613000024
FM De-emphasis 50uS-75uS
Selector
S3
611001245
Tape Copy
$9
611001228
High Filter
$13, 14 (1 set)
$16, 17 (1 set)
$18
OTHERS
321304351
AM/FM
Front End
Moo1
231310064
FM Tuning Meter
M002
231310063
Signa! Strength Meter
—
X101, 102, 103,
