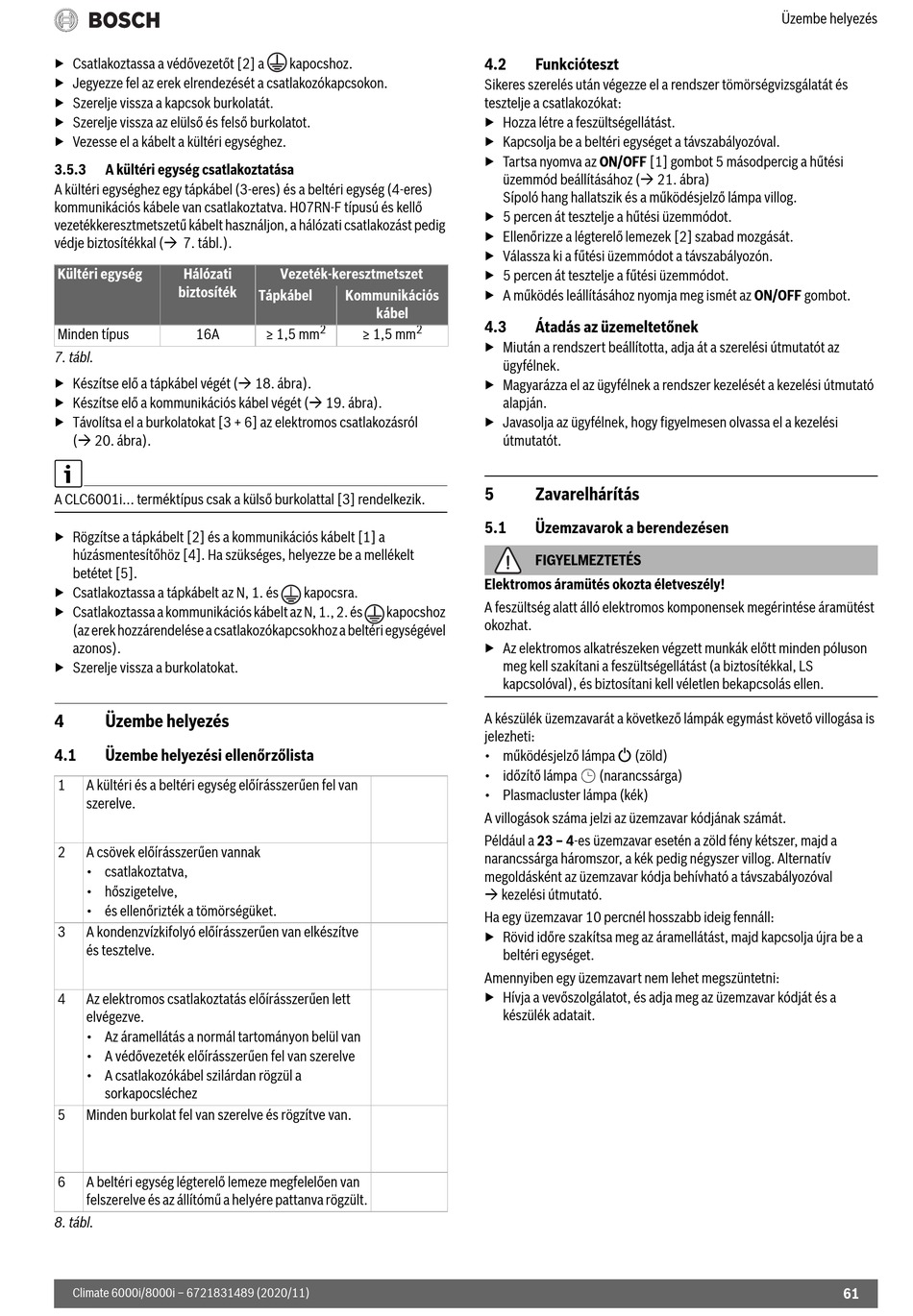

▶ Csatlakoztassa a védővezetőt [2] a
▶ Jegyezze fel az erek elrendezését a csatlakozókapcsokon.
▶ Szerelje vissza a kapcsok burkolatát.
▶ Szerelje vissza az elülső és felső burkolatot.
▶ Vezesse el a kábelt a kültéri egységhez.
3.5.3 A kültéri egység csatlakoztatása
A kültéri egységhez egy tápkábel (3-eres) és a beltéri egység (4-eres)
kommunikációs kábele van csatlakoztatva. H07RN-F típusú és kellő
vezetékkeresztmetszetű kábelt használjon, a hálózati csatlakozást pedig
védje biztosítékkal ( 7. tábl.).
Kültéri egység Hálózati
biztosíték
Minden típus 16A
7. tábl.
▶ Készítse elő a tápkábel végét ( 18. ábra).
▶ Készítse elő a kommunikációs kábel végét ( 19. ábra).
▶ Távolítsa el a burkolatokat [3 + 6] az elektromos csatlakozásról
( 20. ábra).
A CLC6001i... terméktípus csak a külső burkolattal [3] rendelkezik.
▶ Rögzítse a tápkábelt [2] és a kommunikációs kábelt [1] a
húzásmentesítőhöz [4]. Ha szükséges, helyezze be a mellékelt
betétet [5].
▶ Csatlakoztassa a tápkábelt az N, 1. és
▶ Csatlakoztassa a kommunikációs kábelt az N, 1., 2. és
(az erek hozzárendelése a csatlakozókapcsokhoz a beltéri egységével
azonos).
▶ Szerelje vissza a burkolatokat.
4 Üzembe helyezés
4.1 Üzembe helyezési ellenőrzőlista
1 A kültéri és a beltéri egység előírásszerűen fel van
szerelve.
2 A csövek előírásszerűen vannak
• csatlakoztatva,
• hőszigetelve,
• és ellenőrizték a tömörségüket.
3 A kondenzvízkifolyó előírásszerűen van elkészítve
és tesztelve.
4 Az elektromos csatlakoztatás előírásszerűen lett
elvégezve.
• Az áramellátás a normál tartományon belül van
• A védővezeték előírásszerűen fel van szerelve
• A csatlakozókábel szilárdan rögzül a
sorkapocsléchez
5 Minden burkolat fel van szerelve és rögzítve van.
6 A beltéri egység légterelő lemeze megfelelően van
felszerelve és az állítómű a helyére pattanva rögzült.
8. tábl.
Climate 6000i/8000i – 6721831489 (2020/11)
kapocshoz.
Vezeték-keresztmetszet
Tápkábel Kommunikációs
kábel
2 2
≥ 1,5 mm ≥ 1,5 mm
kapocsra.
kapocshoz
4.2 Funkcióteszt
Sikeres szerelés után végezze el a rendszer tömörségvizsgálatát és
tesztelje a csatlakozókat:
▶ Hozza létre a feszültségellátást.
▶ Kapcsolja be a beltéri egységet a távszabályozóval.
▶ Tartsa nyomva az ON/OFF [1] gombot 5 másodpercig a hűtési
üzemmód beállításához ( 21. ábra)
Sípoló hang hallatszik és a működésjelző lámpa villog.
▶ 5 percen át tesztelje a hűtési üzemmódot.
▶ Ellenőrizze a légterelő lemezek [2] szabad mozgását.
▶ Válassza ki a fűtési üzemmódot a távszabályozón.
▶ 5 percen át tesztelje a fűtési üzemmódot.
▶ A működés leállításához nyomja meg ismét az ON/OFF gombot.
4.3 Átadás az üzemeltetőnek
▶ Miután a rendszert beállította, adja át a szerelési útmutatót az
ügyfélnek.
▶ Magyarázza el az ügyfélnek a rendszer kezelését a kezelési útmutató
alapján.
▶ Javasolja az ügyfélnek, hogy figyelmesen olvassa el a kezelési
útmutatót.
5 Zavarelhárítás
5.1 Üzemzavarok a berendezésen
FIGYELMEZTETÉS
Elektromos áramütés okozta életveszély!
A feszültség alatt álló elektromos komponensek megérintése áramütést
okozhat.
▶ Az elektromos alkatrészeken végzett munkák előtt minden póluson
meg kell szakítani a feszültségellátást (a biztosítékkal, LS
kapcsolóval), és biztosítani kell véletlen bekapcsolás ellen.
A készülék üzemzavarát a következő lámpák egymást követő villogása is
jelezheti:
• működésjelző lámpa K (zöld)
• időzítő lámpa (narancssárga)
• Plasmacluster lámpa (kék)
A villogások száma jelzi az üzemzavar kódjának számát.
Például a 23 – 4-es üzemzavar esetén a zöld fény kétszer, majd a
narancssárga háromszor, a kék pedig négyszer villog. Alternatív
megoldásként az üzemzavar kódja behívható a távszabályozóval
 kezelési útmutató.
Ha egy üzemzavar 10 percnél hosszabb ideig fennáll:
▶ Rövid időre szakítsa meg az áramellátást, majd kapcsolja újra be a
beltéri egységet.
Amennyiben egy üzemzavart nem lehet megszüntetni:
▶ Hívja a vevőszolgálatot, és adja meg az üzemzavar kódját és a
készülék adatait.
