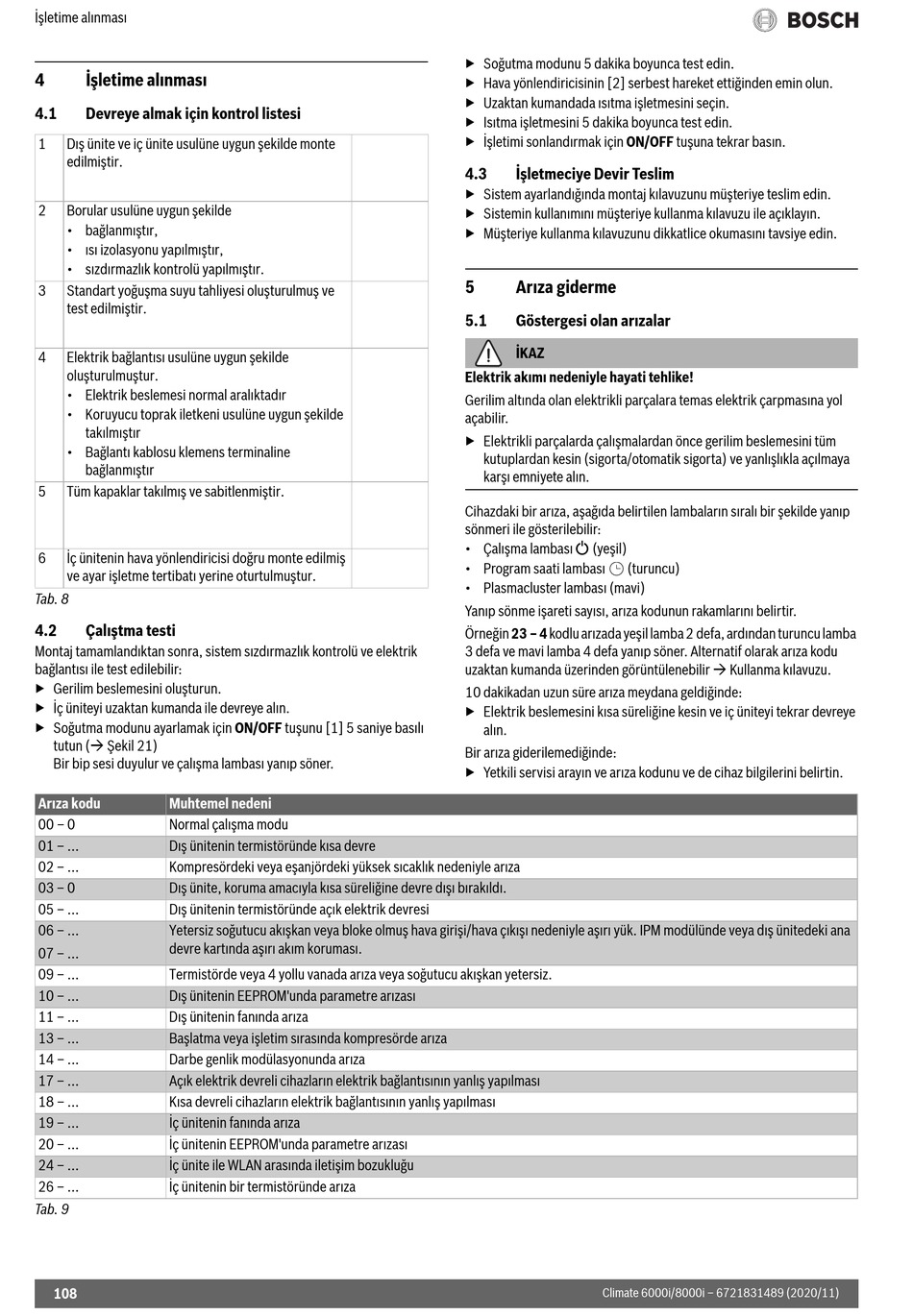

İşletime alınması
4 İşletime alınması
4.1 Devreye almak için kontrol listesi
1 Dış ünite ve iç ünite usulüne uygun şekilde monte
edilmiştir.
2 Borular usulüne uygun şekilde
• bağlanmıştır,
• ısı izolasyonu yapılmıştır,
• sızdırmazlık kontrolü yapılmıştır.
3 Standart yoğuşma suyu tahliyesi oluşturulmuş ve
test edilmiştir.
4 Elektrik bağlantısı usulüne uygun şekilde
oluşturulmuştur.
• Elektrik beslemesi normal aralıktadır
• Koruyucu toprak iletkeni usulüne uygun şekilde
takılmıştır
• Bağlantı kablosu klemens terminaline
bağlanmıştır
5 Tüm kapaklar takılmış ve sabitlenmiştir.
6 İç ünitenin hava yönlendiricisi doğru monte edilmiş
ve ayar işletme tertibatı yerine oturtulmuştur.
Tab. 8
4.2 Çalıştma testi
Montaj tamamlandıktan sonra, sistem sızdırmazlık kontrolü ve elektrik
bağlantısı ile test edilebilir:
▶ Gerilim beslemesini oluşturun.
▶ İç üniteyi uzaktan kumanda ile devreye alın.
▶ Soğutma modunu ayarlamak için ON/OFF tuşunu [1] 5 saniye basılı
tutun ( Şekil 21)
Bir bip sesi duyulur ve çalışma lambası yanıp söner.
Arıza kodu Muhtemel nedeni
00 – 0 Normal çalışma modu
01 – ... Dış ünitenin termistöründe kısa devre
02 – ... Kompresördeki veya eşanjördeki yüksek sıcaklık nedeniyle arıza
03 – 0 Dış ünite, koruma amacıyla kısa süreliğine devre dışı bırakıldı.
05 – ... Dış ünitenin termistöründe açık elektrik devresi
06 – ... Yetersiz soğutucu akışkan veya bloke olmuş hava girişi/hava çıkışı nedeniyle aşırı yük. IPM modülünde veya dış ünitedeki ana
devre kartında aşırı akım koruması.
07 – ...
09 – ... Termistörde veya 4 yollu vanada arıza veya soğutucu akışkan yetersiz.
10 – ... Dış ünitenin EEPROM'unda parametre arızası
11 – ... Dış ünitenin fanında arıza
13 – ... Başlatma veya işletim sırasında kompresörde arıza
14 – ... Darbe genlik modülasyonunda arıza
17 – ... Açık elektrik devreli cihazların elektrik bağlantısının yanlış yapılması
18 – ... Kısa devreli cihazların elektrik bağlantısının yanlış yapılması
19 – ... İç ünitenin fanında arıza
20 – ... İç ünitenin EEPROM'unda parametre arızası
24 – ... İç ünite ile WLAN arasında iletişim bozukluğu
26 – ... İç ünitenin bir termistöründe arıza
Tab. 9
108
▶ Soğutma modunu 5 dakika boyunca test edin.
▶ Hava yönlendiricisinin [2] serbest hareket ettiğinden emin olun.
▶ Uzaktan kumandada ısıtma işletmesini seçin.
▶ Isıtma işletmesini 5 dakika boyunca test edin.
▶ İşletimi sonlandırmak için ON/OFF tuşuna tekrar basın.
4.3 İşletmeciye Devir Teslim
▶ Sistem ayarlandığında montaj kılavuzunu müşteriye teslim edin.
▶ Sistemin kullanımını müşteriye kullanma kılavuzu ile açıklayın.
▶ Müşteriye kullanma kılavuzunu dikkatlice okumasını tavsiye edin.
5 Arıza giderme
5.1 Göstergesi olan arızalar
İKAZ
Elektrik akımı nedeniyle hayati tehlike!
Gerilim altında olan elektrikli parçalara temas elektrik çarpmasına yol
açabilir.
▶ Elektrikli parçalarda çalışmalardan önce gerilim beslemesini tüm
kutuplardan kesin (sigorta/otomatik sigorta) ve yanlışlıkla açılmaya
karşı emniyete alın.
Cihazdaki bir arıza, aşağıda belirtilen lambaların sıralı bir şekilde yanıp
sönmeri ile gösterilebilir:
• Çalışma lambası K (yeşil)
• Program saati lambası (turuncu)
• Plasmacluster lambası (mavi)
Yanıp sönme işareti sayısı, arıza kodunun rakamlarını belirtir.
Örneğin 23 – 4 kodlu arızada yeşil lamba 2 defa, ardından turuncu lamba
3 defa ve mavi lamba 4 defa yanıp söner. Alternatif olarak arıza kodu
uzaktan kumanda üzerinden görüntülenebilir  Kullanma kılavuzu.
10 dakikadan uzun süre arıza meydana geldiğinde:
▶ Elektrik beslemesini kısa süreliğine kesin ve iç üniteyi tekrar devreye
alın.
Bir arıza giderilemediğinde:
▶ Yetkili servisi arayın ve arıza kodunu ve de cihaz bilgilerini belirtin.
Climate 6000i/8000i – 6721831489 (2020/11)
