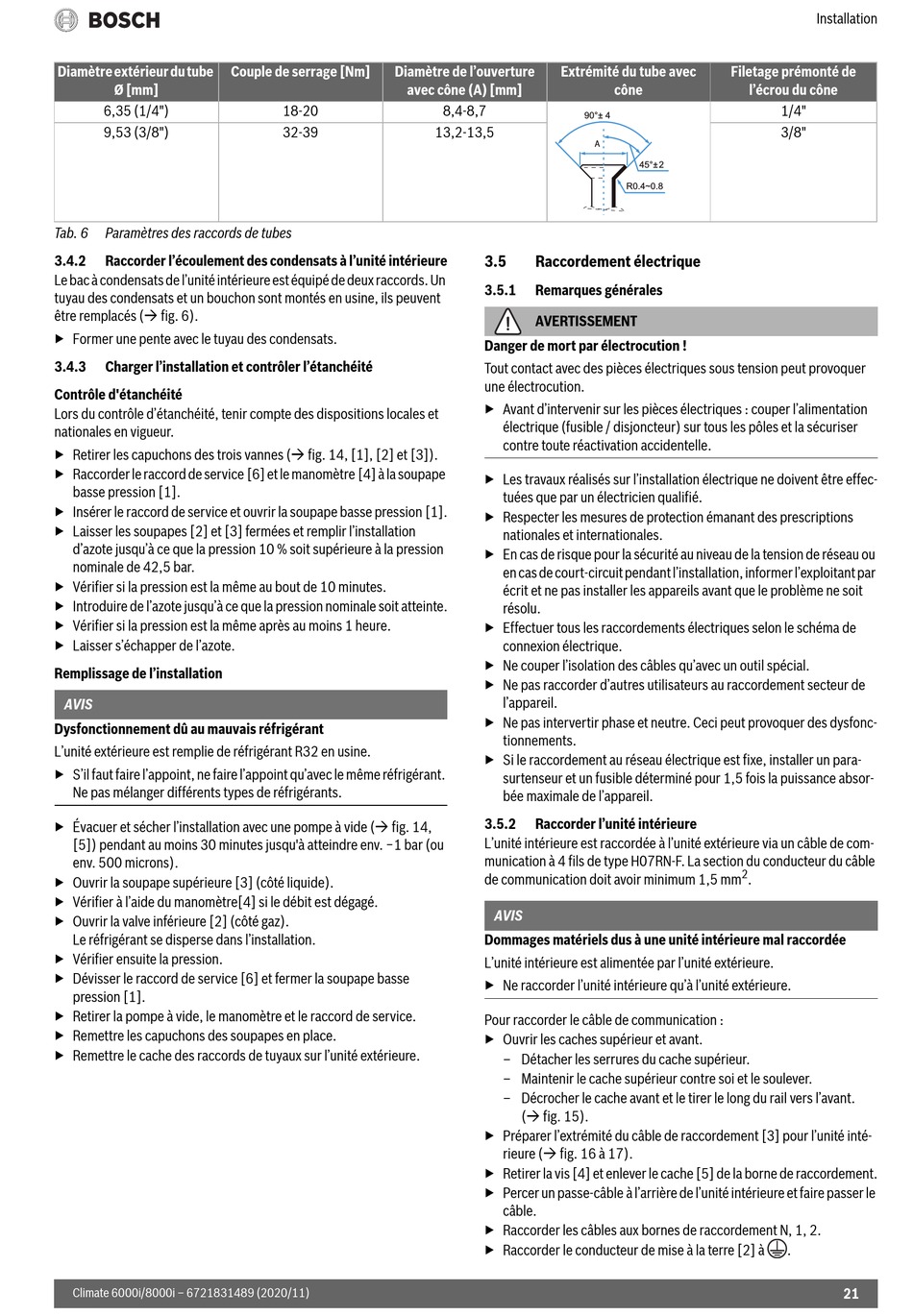

3.4.2 Raccorder l'écoulement des condensats à l'unité intérieure
Le bac à condensats de l'unité intérieure est équipé de deux raccords. Un
tuyau des condensats et un bouchon sont montés en usine, ils peuvent
être remplacés ( fig. 6).
▶ Former une pente avec le tuyau des condensats.
3.4.3 Charger l'installation et contrôler l'étanchéité
Contrôle d'étanchéité
Lors du contrôle d'étanchéité, tenir compte des dispositions locales et
nationales en vigueur.
▶ Retirer les capuchons des trois vannes ( fig. 14, [1], [2] et [3]).
▶ Raccorder le raccord de service [6] et le manomètre [4] à la soupape
basse pression [1].
▶ Insérer le raccord de service et ouvrir la soupape basse pression [1].
▶ Laisser les soupapes [2] et [3] fermées et remplir l'installation
d'azote jusqu'à ce que la pression 10 % soit supérieure à la pression
nominale de 42,5 bar.
▶ Vérifier si la pression est la même au bout de 10 minutes.
▶ Introduire de l'azote jusqu'à ce que la pression nominale soit atteinte.
▶ Vérifier si la pression est la même après au moins 1 heure.
▶ Laisser s'échapper de l'azote.
Remplissage de l'installation
AVIS
Dysfonctionnement dû au mauvais réfrigérant
L'unité extérieure est remplie de réfrigérant R32 en usine.
▶ S'il faut faire l'appoint, ne faire l'appoint qu'avec le même réfrigérant.
Ne pas mélanger différents types de réfrigérants.
▶ Évacuer et sécher l'installation avec une pompe à vide ( fig. 14,
[5]) pendant au moins 30 minutes jusqu'à atteindre env. −1 bar (ou
env. 500 microns).
▶ Ouvrir la soupape supérieure [3] (côté liquide).
▶ Vérifier à l'aide du manomètre[4] si le débit est dégagé.
▶ Ouvrir la valve inférieure [2] (côté gaz).
Le réfrigérant se disperse dans l'installation.
▶ Vérifier ensuite la pression.
▶ Dévisser le raccord de service [6] et fermer la soupape basse
pression [1].
▶ Retirer la pompe à vide, le manomètre et le raccord de service.
▶ Remettre les capuchons des soupapes en place.
▶ Remettre le cache des raccords de tuyaux sur l'unité extérieure.
Climate 6000i/8000i – 6721831489 (2020/11)
Couple de serrage [Nm] Diamètre de l'ouverture
18-20
32-39
Extrémité du tube avec
avec cône (A) [mm]
8,4-8,7
13,2-13,5
3.5 Raccordement électrique
3.5.1 Remarques générales
AVERTISSEMENT
Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension peut provoquer
une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper l'alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
▶ Les travaux réalisés sur l'installation électrique ne doivent être effec-
tuées que par un électricien qualifié.
▶ Respecter les mesures de protection émanant des prescriptions
nationales et internationales.
▶ En cas de risque pour la sécurité au niveau de la tension de réseau ou
en cas de court-circuit pendant l'installation, informer l'exploitant par
écrit et ne pas installer les appareils avant que le problème ne soit
résolu.
▶ Effectuer tous les raccordements électriques selon le schéma de
connexion électrique.
▶ Ne couper l'isolation des câbles qu'avec un outil spécial.
▶ Ne pas raccorder d'autres utilisateurs au raccordement secteur de
l'appareil.
▶ Ne pas intervertir phase et neutre. Ceci peut provoquer des dysfonc-
tionnements.
▶ Si le raccordement au réseau électrique est fixe, installer un para-
surtenseur et un fusible déterminé pour 1,5 fois la puissance absor-
bée maximale de l'appareil.
3.5.2 Raccorder l'unité intérieure
L'unité intérieure est raccordée à l'unité extérieure via un câble de com-
munication à 4 fils de type H07RN-F. La section du conducteur du câble
de communication doit avoir minimum 1,5 mm
AVIS
Dommages matériels dus à une unité intérieure mal raccordée
L'unité intérieure est alimentée par l'unité extérieure.
▶ Ne raccorder l'unité intérieure qu'à l'unité extérieure.
Pour raccorder le câble de communication :
▶ Ouvrir les caches supérieur et avant.
– Détacher les serrures du cache supérieur.
– Maintenir le cache supérieur contre soi et le soulever.
– Décrocher le cache avant et le tirer le long du rail vers l'avant.
( fig. 15).
▶ Préparer l'extrémité du câble de raccordement [3] pour l'unité inté-
rieure ( fig. 16 à 17).
▶ Retirer la vis [4] et enlever le cache [5] de la borne de raccordement.
▶ Percer un passe-câble à l'arrière de l'unité intérieure et faire passer le
câble.
▶ Raccorder les câbles aux bornes de raccordement N, 1, 2.
▶ Raccorder le conducteur de mise à la terre [2] à
Filetage prémonté de
cône l'écrou du cône
90°± 4
A
45°± 2
R0.4~0.8
2
.
