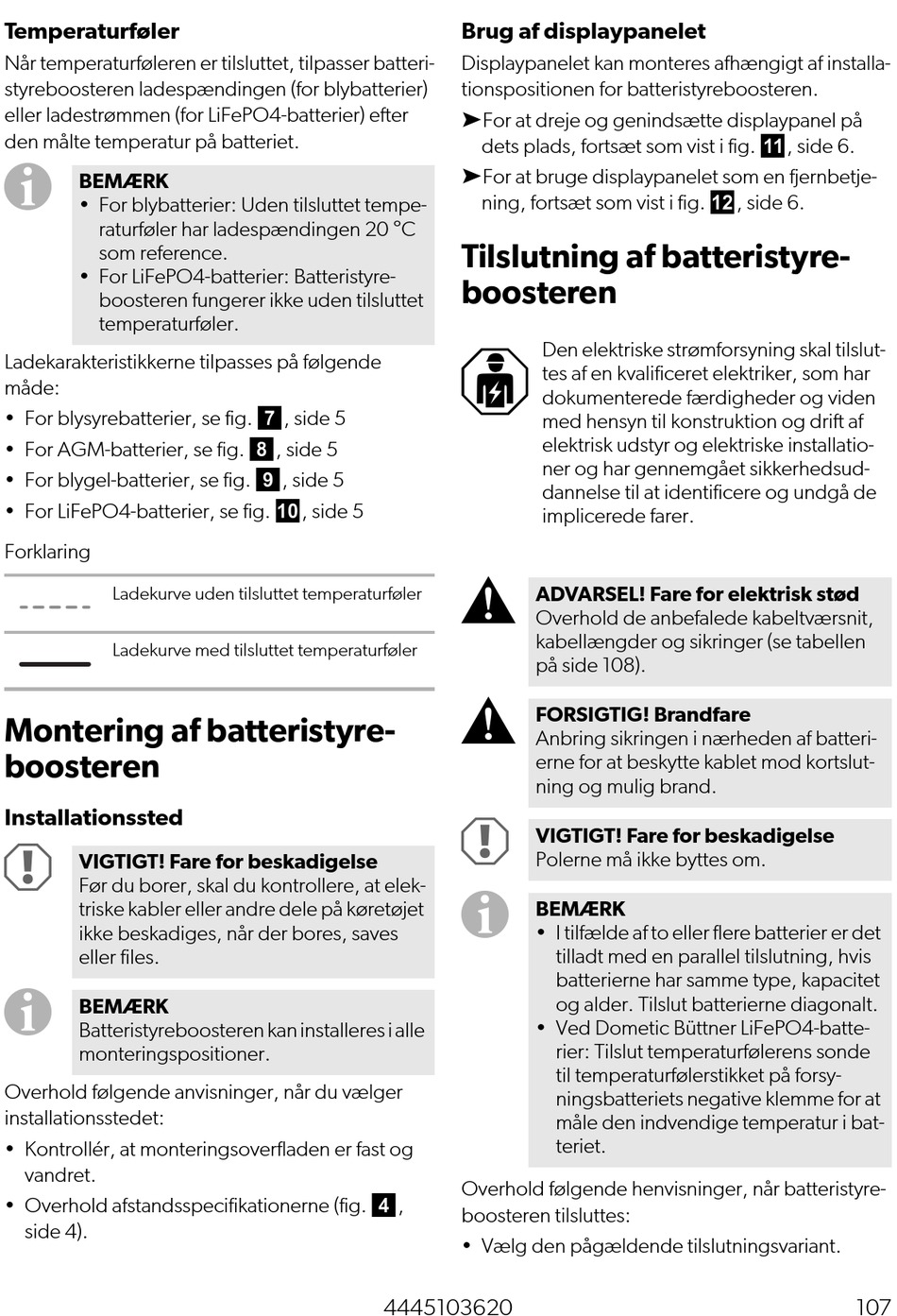

Temperaturføler
Når temperaturføleren er tilsluttet, tilpasser batteri-
styreboosteren ladespændingen (for blybatterier)
eller ladestrømmen (for LiFePO4-batterier) efter
den målte temperatur på batteriet.
I
BEMÆRK
• For blybatterier: Uden tilsluttet tempe-
raturføler har ladespændingen 20 °C
som reference.
• For LiFePO4-batterier: Batteristyre-
boosteren fungerer ikke uden tilsluttet
temperaturføler.
Ladekarakteristikkerne tilpasses på følgende
måde:
• For blysyrebatterier, se fig. 7, side 5
• For AGM-batterier, se fig. 8, side 5
• For blygel-batterier, se fig. 9, side 5
• For LiFePO4-batterier, se fig. 0, side 5
Forklaring
Ladekurve uden tilsluttet temperaturføler
Ladekurve med tilsluttet temperaturføler
Montering af batteristyre-
boosteren
Installationssted
A
VIGTIGT! Fare for beskadigelse
Før du borer, skal du kontrollere, at elek-
triske kabler eller andre dele på køretøjet
ikke beskadiges, når der bores, saves
eller files.
I
BEMÆRK
Batteristyreboosteren kan installeres i alle
monteringspositioner.
Overhold følgende anvisninger, når du vælger
installationsstedet:
• Kontrollér, at monteringsoverfladen er fast og
vandret.
• Overhold afstandsspecifikationerne (fig. 4,
side 4).
Brug af displaypanelet
Displaypanelet kan monteres afhængigt af installa-
tionspositionen for batteristyreboosteren.
➤For at dreje og genindsætte displaypanel på
dets plads, fortsæt som vist i fig. a, side 6.
➤For at bruge displaypanelet som en fjernbetje-
ning, fortsæt som vist i fig. b, side 6.
Tilslutning af batteristyre-
boosteren
Den elektriske strømforsyning skal tilslut-
tes af en kvalificeret elektriker, som har
dokumenterede færdigheder og viden
med hensyn til konstruktion og drift af
elektrisk udstyr og elektriske installatio-
ner og har gennemgået sikkerhedsud-
dannelse til at identificere og undgå de
implicerede farer.
!
ADVARSEL! Fare for elektrisk stød
Overhold de anbefalede kabeltværsnit,
kabellængder og sikringer (se tabellen
på side 108).
!
FORSIGTIG! Brandfare
Anbring sikringen i nærheden af batteri-
erne for at beskytte kablet mod kortslut-
ning og mulig brand.
A
VIGTIGT! Fare for beskadigelse
Polerne må ikke byttes om.
I
BEMÆRK
• I tilfælde af to eller flere batterier er det
• Ved Dometic Büttner LiFePO4-batte-
Overhold følgende henvisninger, når batteristyre-
boosteren tilsluttes:
• Vælg den pågældende tilslutningsvariant.
4445103620
tilladt med en parallel tilslutning, hvis
batterierne har samme type, kapacitet
og alder. Tilslut batterierne diagonalt.
rier: Tilslut temperaturfølerens sonde
til temperaturfølerstikket på forsy-
ningsbatteriets negative klemme for at
måle den indvendige temperatur i bat-
teriet.
