Para Español, vea páginas 4-6.
Pour le français, consulter les page 7-9.
H-2671
1-800-295-5510
uline.com

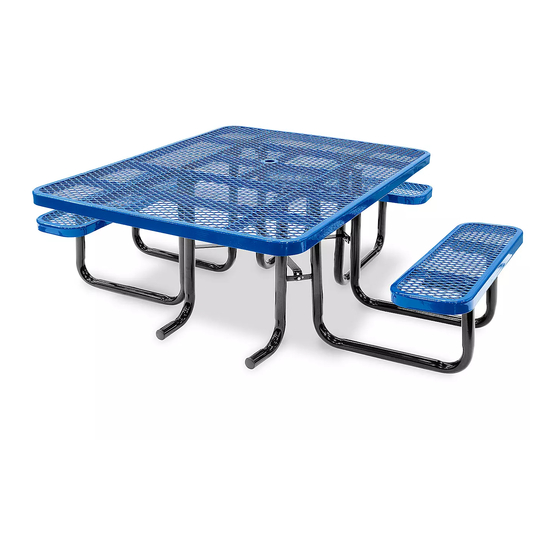

SQUARE ADA
PICNIC TABLE
TOOLS NEEDED
Socket Wrench
1/2" Socket Bit
1/2" Wrench
Level
PARTS
Bench Seat x 3
Tabletop x 1
Leg x 6
L-Shaped Leg
Cross Brace with
Support x 2
Umbrella Holder x 1
5/16" Hex
5/16" Washer x 48
5/16" Nut x 24
Head Bolt x 24
Mounting Hardware
Screw x 8
Drill Bit x 1
Bracket x 4
(Mounting Optional, See Page 3)
PAGE 1 OF 9
0322 IH-2671

Advertisement

Table of Contents
loading

Related Manuals for U-Line H-2671

Summary of Contents for U-Line H-2671

  • Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les page 7-9. H-2671 1-800-295-5510 uline.com SQUARE ADA PICNIC TABLE TOOLS NEEDED Socket Wrench 1/2" Socket Bit 1/2" Wrench Level PARTS Bench Seat x 3 Tabletop x 1 Leg x 6...
  • Page 2 ASSEMBLY INSTRUCTIONS 1. Verify all parts are present before beginning. Hardware is located in a white box. 2. Flip the tabletop upside down. Take one leg at a time and loosely attach to the tabletop using one bolt, Right one washer and one nut. The leg braces are an inside Left mount.
  • Page 3 MOUNTING 1. Using provided drill bit, drill hole into the concrete, 4. Secure screw flush with bracket into drilled hole. block or stone to a depth of 2⁄". (See Inset A) (See Inset B) 2. Blow out the dust in the hole. 5.

  • Page 4: Herramientas Necesarias

    H-2671 800-295-5510 uline.mx MESA ADA CUADRADA PARA PÍCNIC HERRAMIENTAS NECESARIAS Llave de Dado Dado de 1/2" Llave de 1/2” Nivel PARTES 3 Asientos 1 Cubierta 6 Patas 2 Pata de Apoyo 1 Soporte en de Banca de la Mesa en Forma de L...

  • Page 5: Instrucciones De Ensamble

    INSTRUCCIONES DE ENSAMBLE 1. Verifique que tenga todas las partes antes de comenzar. La tornillería se encuentra en una caja blanca. 2. Voltee la cubierta de la mesa hacia abajo. Tome una Derecha pata a la vez y fíjelas, sin apretar, a la cubierta de la mesa usando un perno, una rondana y una tuerca.

  • Page 6: Instalación

    INSTALACIÓN 1. Utilizando la broca incluida, perfore un orificio en el 4. Asegure la abrazadera al orificio dejando el tornillo concreto, hormigón o piedra a una profundidad de a ras del suelo. (Vea Figura B) 2 1/2”. (Vea Figura A) 5.

  • Page 7: Outils Requis

    H-2671 1-800-295-5510 uline.ca TABLE À PIQUE-NIQUE CARRÉE APPROUVÉE PAR L'ADA OUTILS REQUIS Clé à douilles Douille tournevis de 1/2 po Clé de 1/2 po Niveau à bulles PIÈCES Banc x 3 Dessus de table x 1 Patte x 6 Support de...

  • Page 8: Instructions De Montage

    INSTRUCTIONS DE MONTAGE 1. Assurez-vous que toutes les pièces sont présentes avant de commencer. Le matériel d'installation se trouve dans une boîte blanche. 2. Placez le dessus de table à l'envers. Prenez une patte à Droit la fois et fixez-la lâchement au dessus de table à l'aide d'un boulon, d'une rondelle et d'un écrou.
  • Page 9 FIXATION 1. En vous servant de la mèche de perceuse qui 4. Insérez la vis dans le trou percé et serrez-la a été fournie, percez un trou dans le béton, le pour qu’elle se trouve à niveau avec le support. bloc ou la pierre à...
